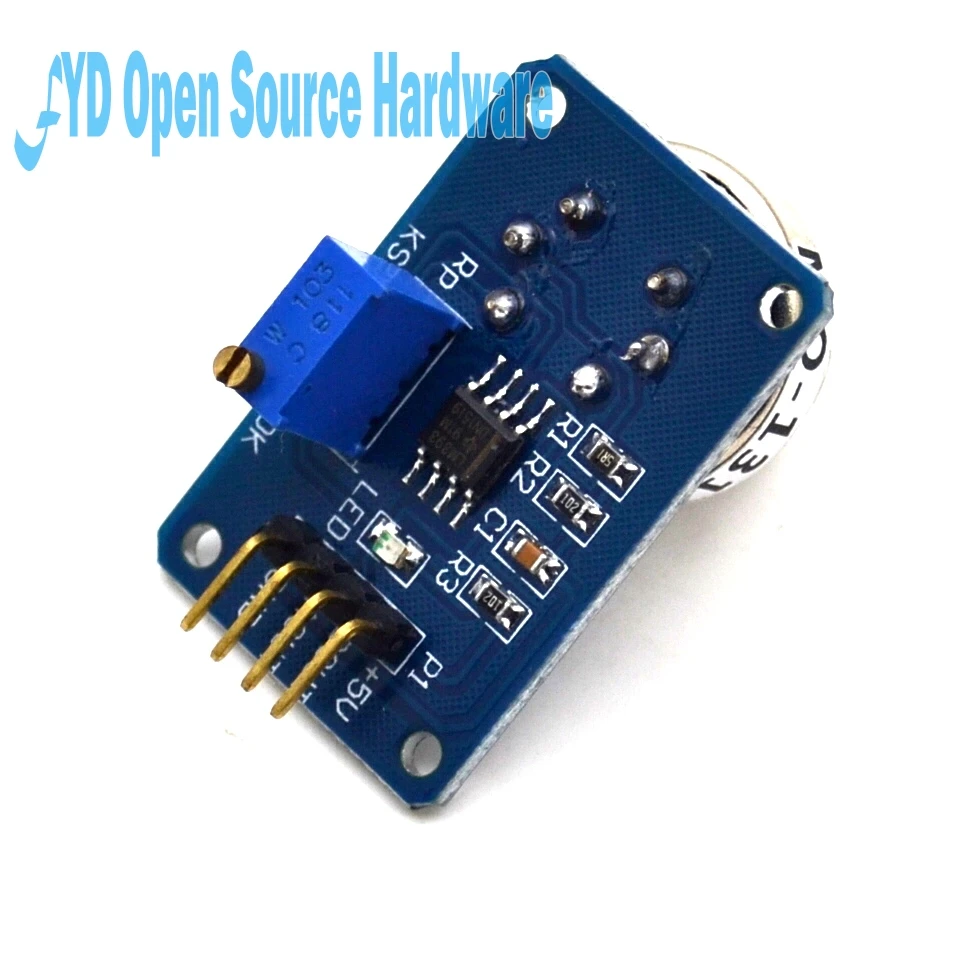

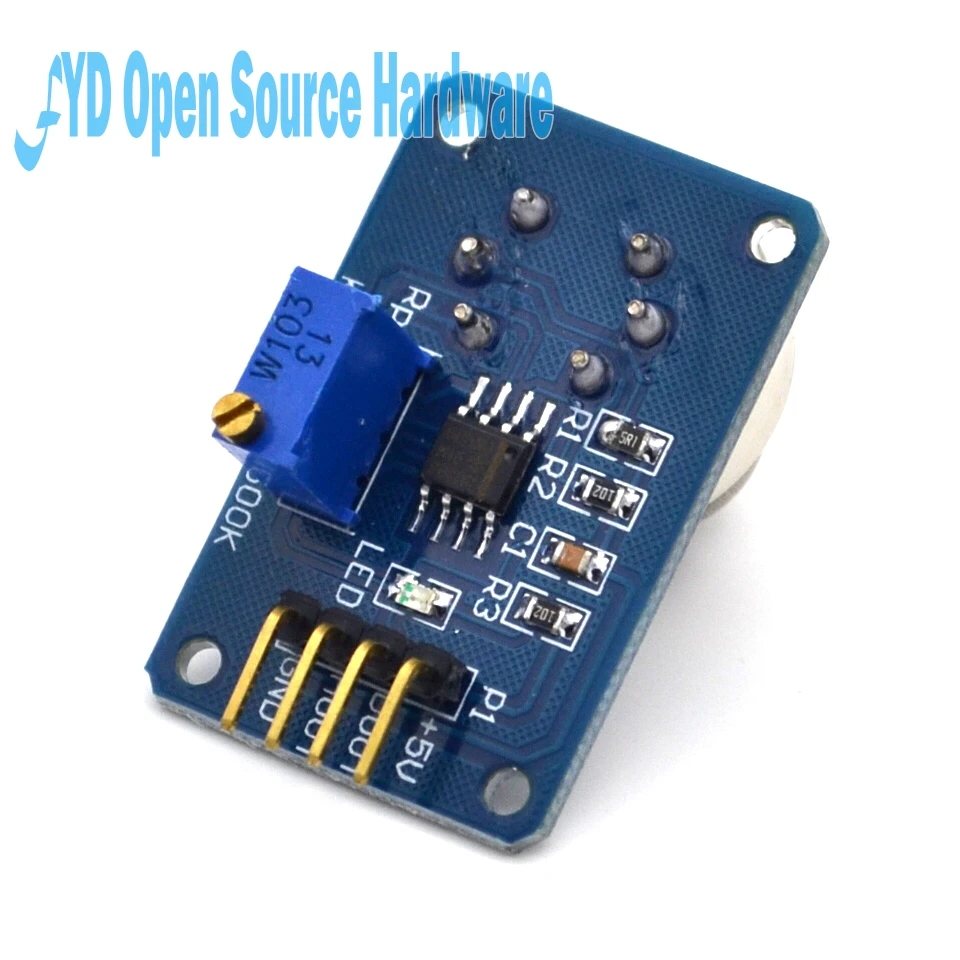

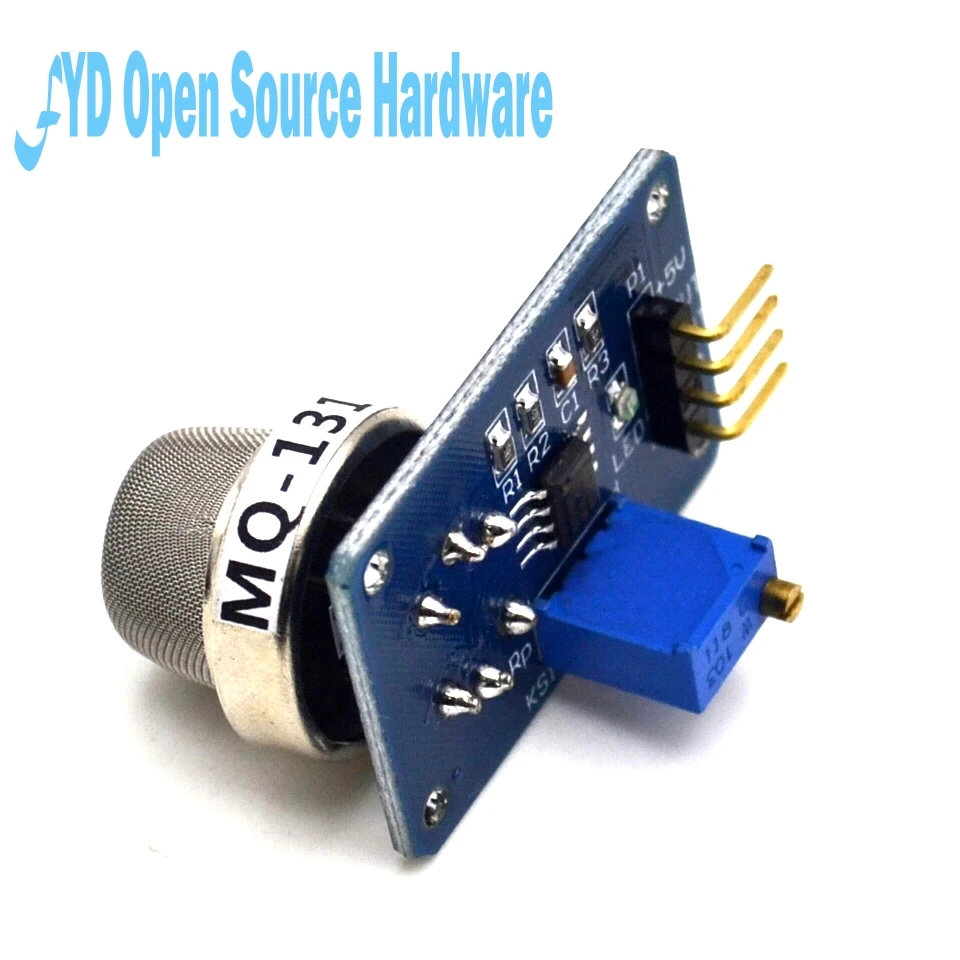

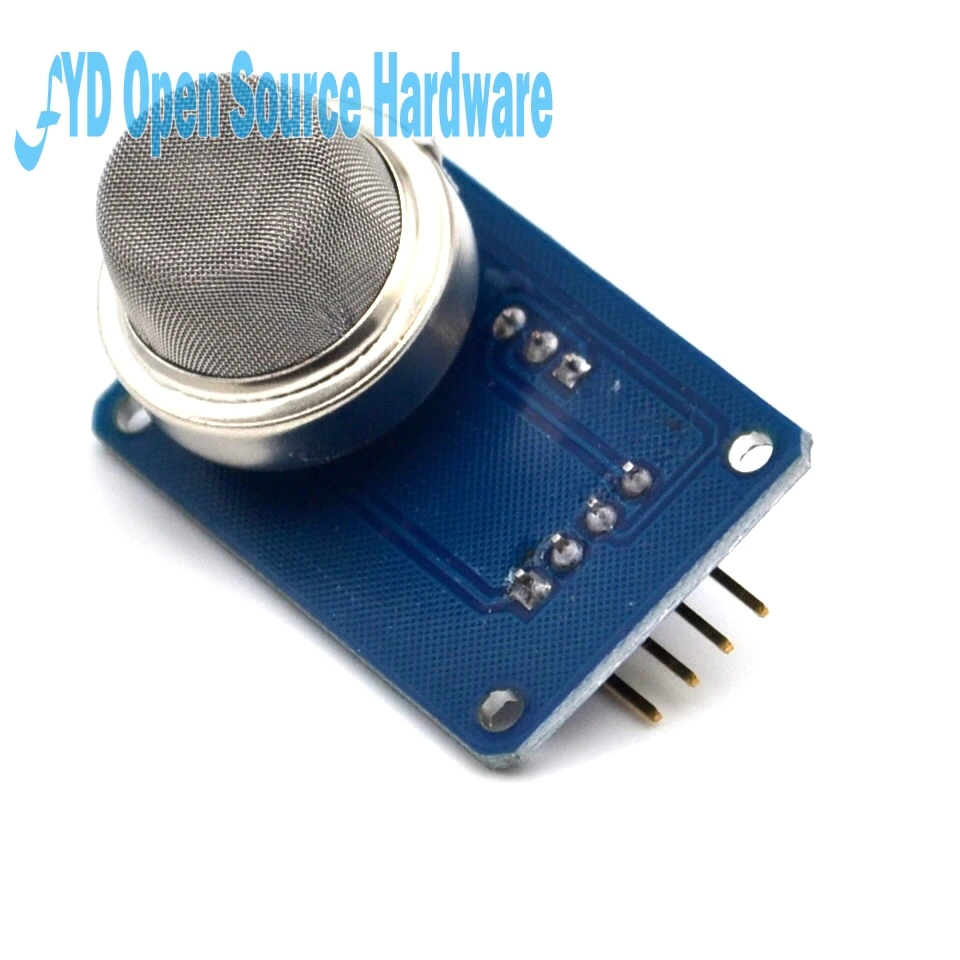

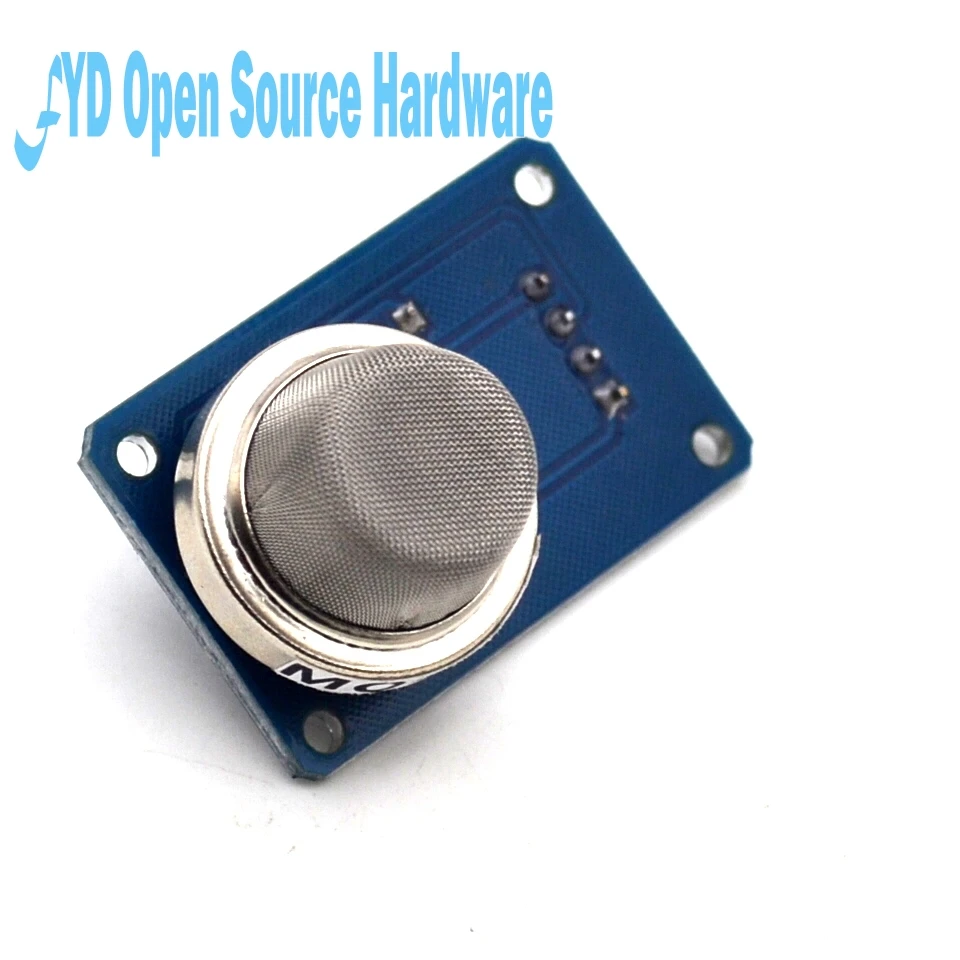

1 шт. MQ 131 датчик озона модуль датчика кислорода|oxygen sensor module|sensor moduleozone |

1 шт. MQ 131 датчик озона модуль датчика кислорода|oxygen sensor module|sensor moduleozone |

Краткое описание:

I. Размер: 32 мм x22мм x27мм longxwidthxhigh

Во-вторых, основной чип: LM393,ZYMQ-131Gas датчики

В-третьих, рабочее напряжение: DC5V

Четыре характеристики:

1. Имеется Инструкция по выходу сигнала.

2 выхода двойного сигнала (аналоговый выход andTTLLevel output)

3,TTLOutput допустимый сигнал низкий. (Когда светильник низкого сигнала на выходе может быть непосредственно подключен к микроконтроллеру)

4 аналогового напряжения output0 ~ 5 В, чем выше концентрация, тем выше напряжение.

5 сероводорода, сжиженного нефтяного газа, природного газа, городского газа, дыма имеют лучшую чувствительность.

6 стабильность имеет долгий срок службы и надежность

7 характеристики быстрого реагирования и восстановления

V. Применение:

Для домашнего или заводского устройства мониторинга утечки газа, подходит для сжиженного нефтяного газа, Бутана, пропана, метана, алкоголя, водорода, дыма и других устройств мониторинга.
Применение: обучение SCM, Электронная конкуренция, разработка продукта, выпускной дизайн.

Применение: обучение SCM, Электронная конкуренция, разработка продукта, выпускной дизайн.

[Описание этикетки]

Объяснение: Этот модуль MQ-135 сероводорода датчиков, пожалуйста, используйте разогревание до около 20S:

Первый шаг: к модулю для 5 В постоянного тока (обратите внимание, что положительный и отрицательный не изменяются, в противном случае легко сжечь чип).

Шаг 2: Если вы выбираете выход, TTL высокий и низкий концы выходного сигнала могут быть непосредственно

Подключен к микроконтроллер порт ввода-вывода или подключите тип NPN транзистор для привода

Реле, электрический потенциал

RP используется для регулировки выходного уровня порога перехода, по следующим принципам

Может выполнять анализ диаграммы, когда датчик обнаруживает измеренный газ, LM393 компаратор pin 2

Значение напряжения точки, с датчиком пропорционально концентрации газа

Обнаружено, когда концентрация превышает значение, установленное порогом потенциометра RP

Компаратор точки стопы 2 точки 3 фута выше

Положение, на этот раз, компаратор вывода низкий, светодиодный, R3 ограничительный резистор для светодиодный

Освещение, C1 для фильтрации конденсатора. Выход Датчика низкий, напротив, когда

Нет сигнала, когда выход датчика высокий, равен напряжению питания.

Шаг 3: Если вы выбираете AOUT, аналоговый выход, так что у вас нет потенциометра управления,

AOUT pin подключается непосредственно к входу AD конвертера или с функцией AD

SCM, на нем. Согласно нашему опыту: в нормальной среде, а именно: Нет измеренного газа

Окружающей среды, датчик выходного напряжения устанавливается на исходное напряжение,

В это время напряжение заканчивается около 1 в, когда датчик обнаруживает, когда измеряется

Газ, Напряжение увеличивается на 0,1 V, фактические измерения концентрации газа увеличивает 200ppm (простой

Один сказал: 1ppm = 1 мг/кг = 1 мг/л = 1 × 10-6 используется для указания концентрации газа, или

Концентрацию раствора.) , В соответствии с этим доводом может быть внутри микроконтроллера

Измеренное значение преобразуется в аналоговые значения концентрации напряжения. Примечание: Если вы используете

Чтобы сделать точный инструмент, пожалуйста, купите на рынке стандарты для калибровки инструмента, или

Наличие ошибки

Плохое, потому что соотношение концентрации выходного напряжения и нелинейных отношений, но, как правило, является линейным.

Специальное примечание: после включения датчика, необходимо прогревать около 20 с, измеренные данные становятся стабильными, датчик

Температура является нормальным явлением, потому что внутренний Электрический провод, если не нормальный горячий.
