Введение

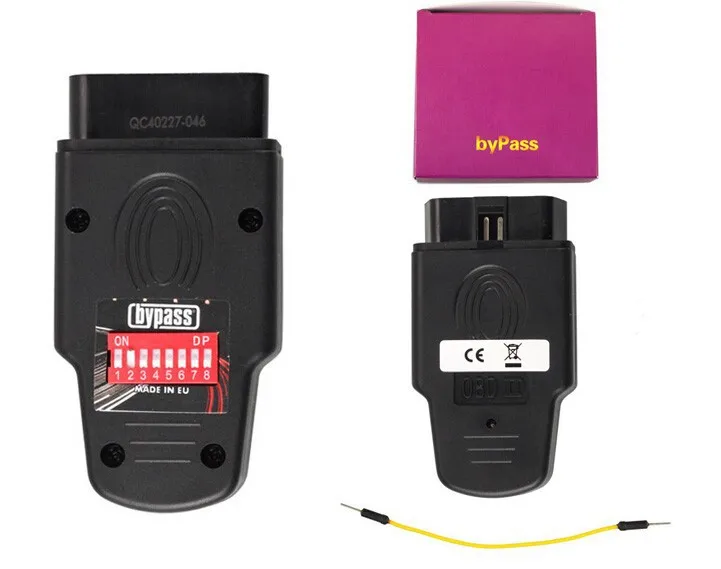

Обход для Au-di S koda Seat ECU Unlock иммобилайзер инструмент

Использование:
Tdi EDC16-immo off
Tdi EDC16-immo on
K-line + Can

Тест на дисках:

0281011XXX
K-Line

0281011145 Passat B5 2,0 Tdi механический переключатель
0281011258 Tourareg 2,5 Tdi
0281011364 A3 1.9Tdi 2004
0281011383
0281011385
0281011568 T5 2,5 Tdi 2006/2007
0281011843 Golf5 2,0 Tdi 2004
0281011844 Touran 2,0 Tdi 2004
0281011855 T5 1,9 Tdi 2003
0281011856 T5 1,9 Tdi 2005
0281044882 Caddy 1,9 Tdi 2006
0281011883 Sk od a Octavia 1,9 Tdi 2004-2010
0281011900
0281011945
0281011946 Touran 1,9 Tdi 2006
0281011907 Touran 2,0 Tdi

0281012XXX
K-Line

0281012220 GOLF5 1,9 Tdi 2005
0281012390 Caddy 1,9 Tdi 2003-2010
0281012696 Seat Alhambra, Sharan 2,0 Tdi 2005-2010
0281012698 S koda Super B 2,0 Tdi 2006
0281012762 T5 1,9 Tdi 2006-2010
0281012792

Банка
0281012113 для Aud. i A4 2,0 Tdi 2008
0281012545 для AU D.I 1,9 Tdi 2007
0281012546 для Aud. i 1,9 Tdi 2006

0281012654 для Aud. i 2,0 Tdi 2005

0281013XXX
K-Line

0281013228 Jetta 2,0 Tdi 2007
0281013299 S koda Octavia2 2,0 Tdi 2005-2011
0281013302 Touareg 2,5 Tdi 2005-2010
0281013311 Passat 2,0 Tdi 2005-2009
0281013440 Passat C 2,0 Tdi 2005-2009
0281013606 Golf5 1,9 Tdi 2006

Банка
0281013177 A6 2,7 Tdi 2007

0281014XXX
K-Line
0281014004
0281014044 Touran 1,9 Tdi 2006-2010
0281014049 T5 2,5 Tdi 2007
0281014064 Golf 1,9 Tdi 2006-2008
0281014128 тауран 1,9 Tdi 2006-2010
0281014136 S koda Octavia II 1,9 Tdi 2006-2010
0281014891 T5 2,5 Tdi 2009

Банка
0281014384 A6 2,7 Tdi 2007

Некоторые до 2006 года и даже до 2008 года (без AU D.I с кодовым насосом)

Выбранная необходимая программа с swtiches:
Tdi EDC16 K-Line immo off (3)
Tdi EDC16 K-Line immo on (1 + 3)
Tdi EDC16 Can 1,9-2,0 immo off (1 + 3 + 5)
Tdi EDC16 Can 1,9-2,0 immo on (2 + 3 + 5)
Tdi EDC16 Can 2,7 immo off (1 + 2 + 3 + 5)
Tdi EDC16 Can 2,7 immo on (4 + 5)
Tdi EDC15 immo off (2)
Tdi EDC15 immo off (2 + 1)

Как использовать:
Включите переключатель зажигания
Подключите устройство к диагностической вилке
Светодиод быстро мигает, если после одного минуты он медленно мигнет, затем отключите устройство, затем immo выключится постоянно. Если он не будет работать в первый раз, то Повторите шаги от начала.

Бензин, дизель без банки (около 2001)-Аварийный Запуск (1)

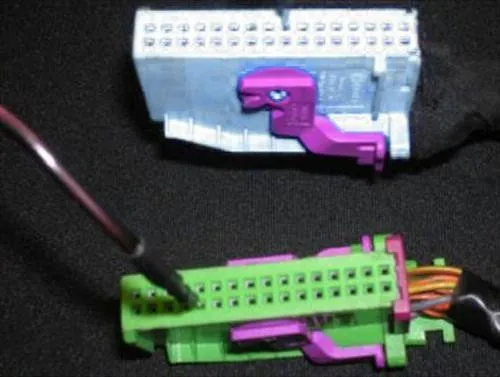

Соедините с головкой кабелей вилки приборного блока или immo, как на фото
Подключите устройство к диагностической вилке
Включение зажигания (до 10 секунд)
Если светодиод мигает медленно, включите автомобиль.

Бензин, дизельное топливо без банки (около 2001) аварийный запуск после соединительные штифты приборного блока или immo
Соедините с головками кабелей контакты приборного блока

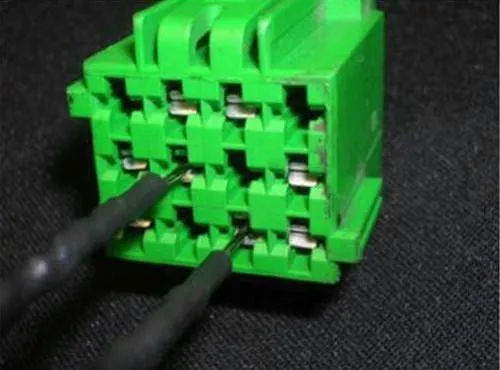

Подключите головки кабелей к 5-му контакту в зеленой вилке приборного блока и 25-ю в синей вилке (для Aud. i pin 28)

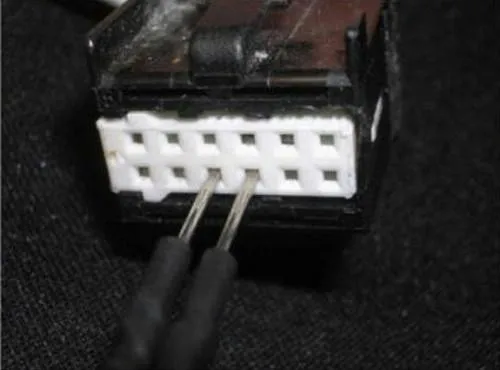

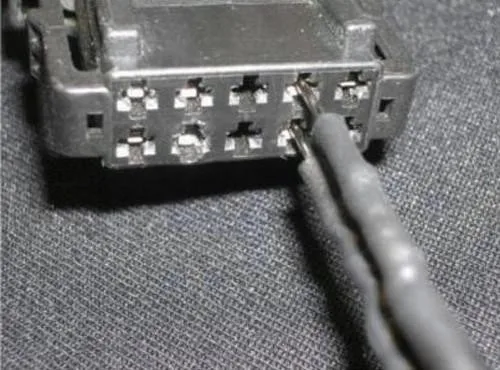

С immo box:

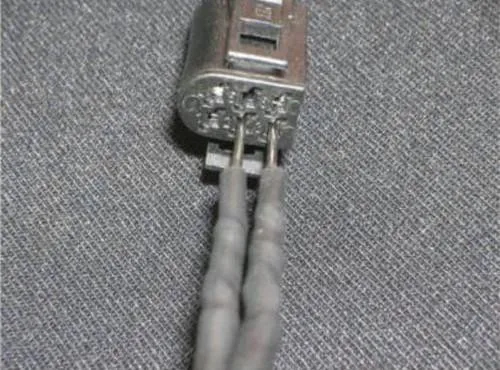

Штепсельная Вилка с 6 штифтами, головки кабелей для штифта 2 и 3

Штепсельная Вилка с 8 штифтами, головки кабелей для штифта 7 и 8

Штепсельная Вилка с 12 штифтами, головки кабелей для штифта 9 и 10

Штепсельная Вилка с 10 штифтами (старые автомобили без консервной банки) головки кабелей для штифта 7 и 8

Штепсельная Вилка с 12 штифтами, головки кабелей для штифта 6 и 8

Иммобилайзеры симулятор

Подключение эмулятора
Красный-мощность
Синий-GND
Зеленый-код
Белый-CAN L
Черный-CAN H

Два светодиода:
Whilte LED-Power
Синий светодиод-информация о передаче
-Все выключатели выключены-режим диагностики 2 сек не горит/1 сек мигнет
-Настройка к драйверу-мигание 1 сек
-После настройки 2 секунды горит, а затем остановится в течение 1 сек

Citr oen, Pegueot, Renault ECU с процессором TMS374-immo
Электропитание эмулятора + 5 В!
Подключение: посмотрите инструкцию к эмулятору immo NO.6

Daewoo ECU с процессором HC11F1-immo
Подключение: посмотрите инструкцию к эмулятору immo No.7

Fiat, Cit roen, Peugeot без CAN-immo
Подключение: посмотрите инструкцию к эмулятору immo NO.8

Kia Sportage 2,0 Tdi-immo
Подключение: посмотрите инструкцию к эмулятору immo NO.9

Matiz, Tacuma и Lanos 1 4 hybrid-immo
Подключение: посмотрите инструкцию к эмулятору immo NO.10

Mercedes CR без CAN-immo
Подключение: посмотрите инструкцию к эмулятору immo NO.11

Мерседес CR1 с CAN старше-immo

Подключение: посмотрите инструкцию к эмулятору immo NO.12

Mercedes CR2 с can новее-immo

Подключение: посмотрите инструкцию к эмулятору immo NO.13

Ni-ssan с 2000-2002 года-immo

Подключение: посмотрите на insutrction к эмулятору immo NO.14

OPEL immo на HD05-immo

Подключение: посмотрите инструкцию к эмулятору immo NO.15

Renault без CAN-immo

Подключение: посмотрите инструкцию к эмулятору immno NO.16

Suz uki с памятью OKI-immo

Подключение: посмотрите инструкцию к эмулятору immno NO.17-18

Су Зуки с X24C01-immo памяти

Подключение: посмотрите инструкцию к эмулятору immo NO.17-18

Citr oen-Peugeot CAN-immo

Подключение: посмотрите инструкцию к эмулятору immo NO.19

Mercedes ESL-электронный эмулятор блокировки столбца-immo

Подключение: посмотрите инструкцию к эмулятору immo NO.20

Симулятор детектора сидений occumpant
Эмулятор подключается к вилке под пассажирским сиденьем, вместо оригинального детектора сидения

Есть 3 кабеля:
+ 12 В ACC
Наземный
Цифровой сигнал
Перед подключением эмулятора Используйте мультиметр для проверки сигналов на штифтах в штепсельной вилке!

B M W european to 2007 с пластиковым детектором безопасности
-E65 E60 E63 E90 X5
Без установленного детского удерживающего устройства

Детектор пассажиров Mercedes-seat
-E-class W211 (2002-2004) с com. airbag Temic
-S-класс W220 (2003-2005)
Без установленного детского удерживающего устройства

Детектор пассажиров Mercedes-seat
-A-Class W168 (1997-2001)
-C-класс W202 (1999-2001)
-Vito W638-2003
-Мл с comp. Подушка безопасности TRW 1999
-E W210 to 1999
-E-класс перед поднятием с лампой подушки безопасности без установленного детского удерживающего устройства
