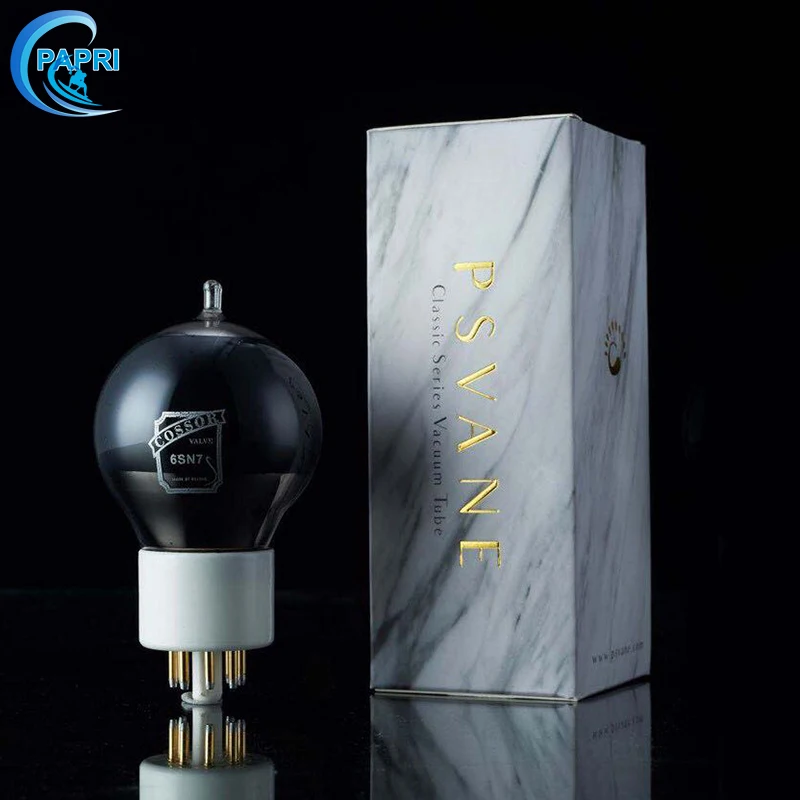

Вакуумная электронная трубка PSVANE COSSOR 6SN7 замена CV181 6N8P 6H8C для винтажного ремонта Hi
11 027,95 руб.

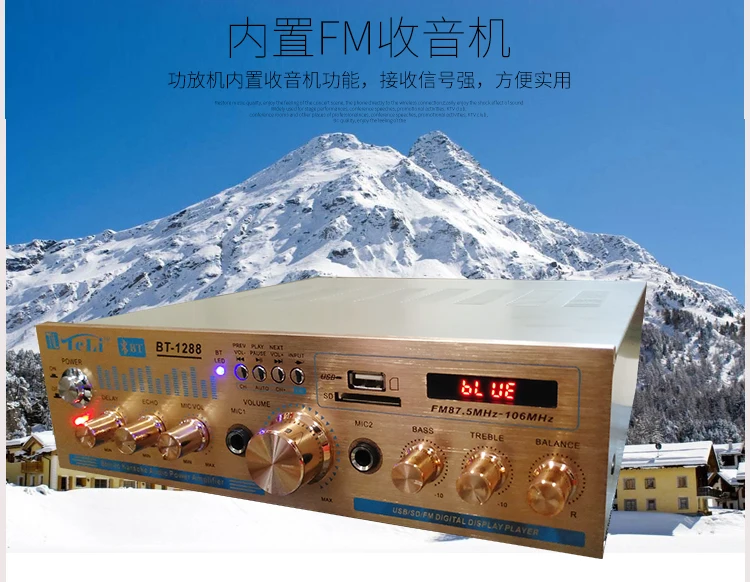

BT 1288 Hi Fi 2 0 высокой мощности усилители с поддержкой U диска/все гольфкарты
2 664,47 руб.

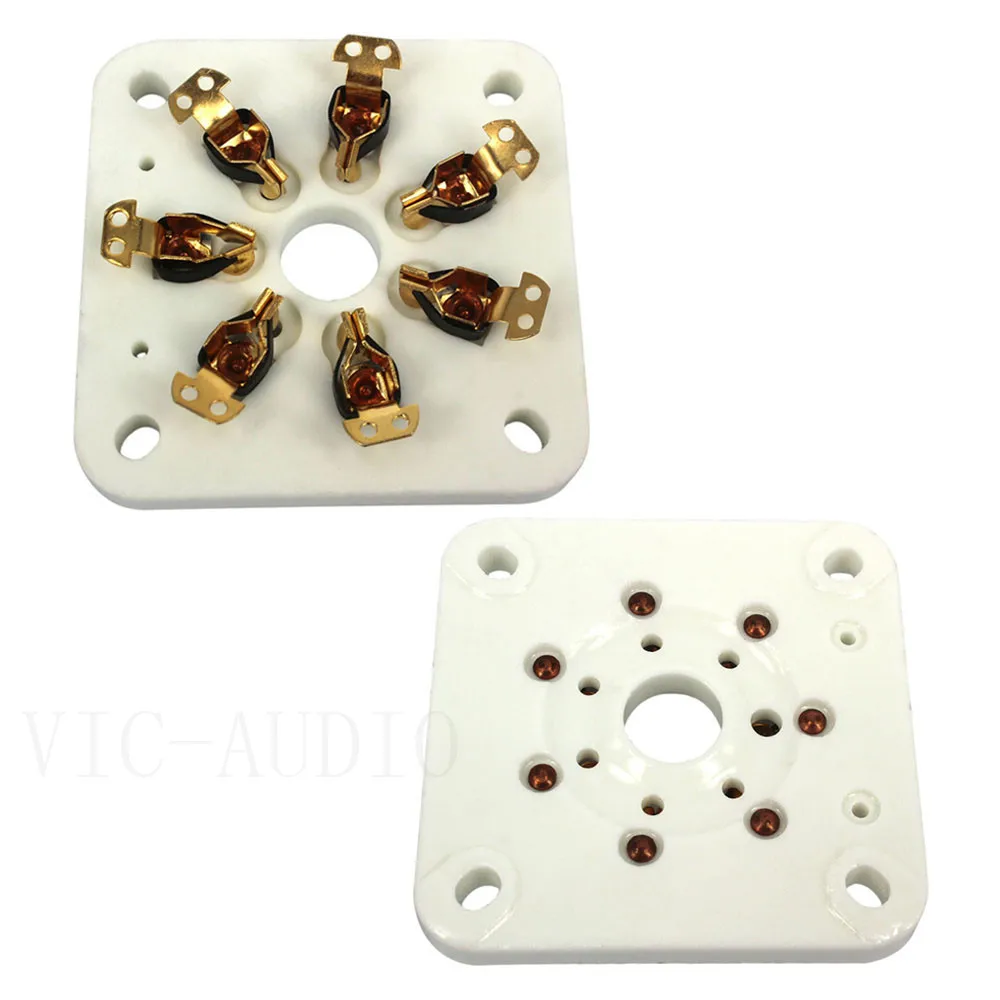

10 шт. B7A оловянные трубчатые розетки с керамическим основанием для 6C33 3C33 832A 5894 FU 29
3 004,19 - 3 570,39 руб.

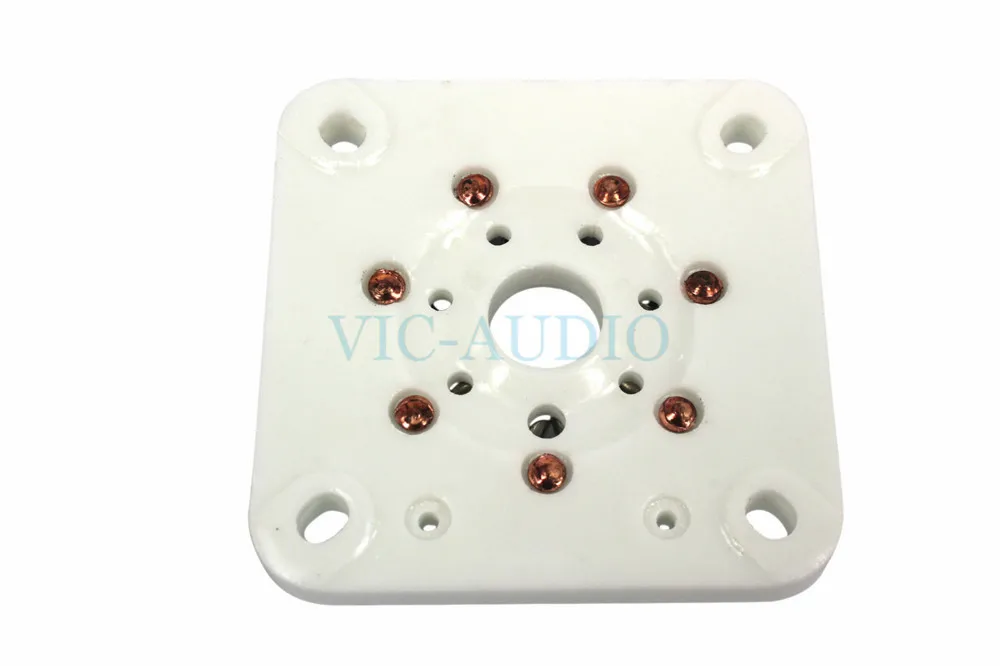

Оловянная 7 контактная фотокерамическая основа B7A 2 шт. для фонарей 6C33 832A 5894 фонарь
801,56 руб.

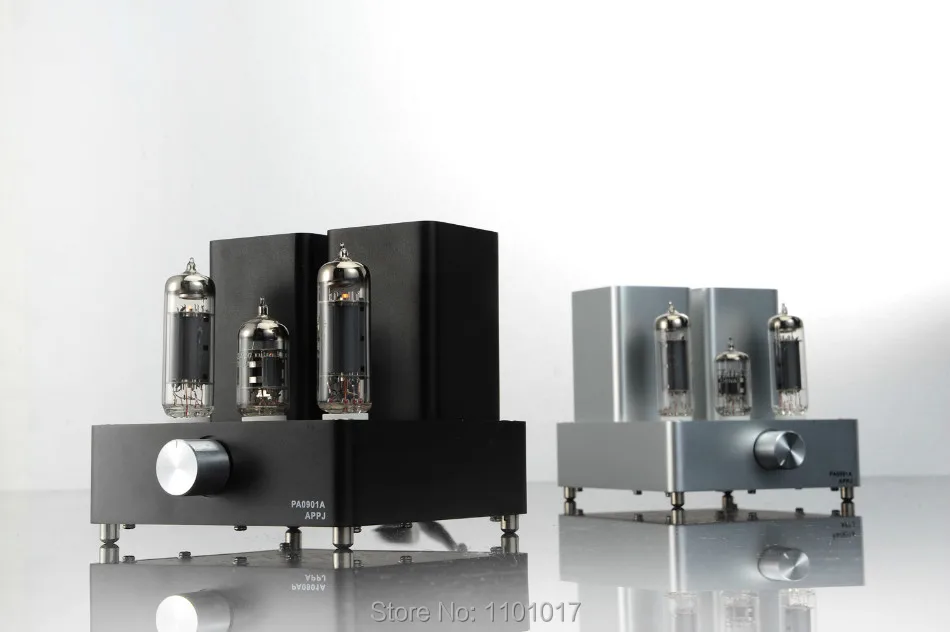

APPJ PA0901A EL84 ламповый усилитель miniwatt N3 + 12AX7 HIFI EXQUIS настольных ПК усилитель|amplifier
13 174,33 руб.

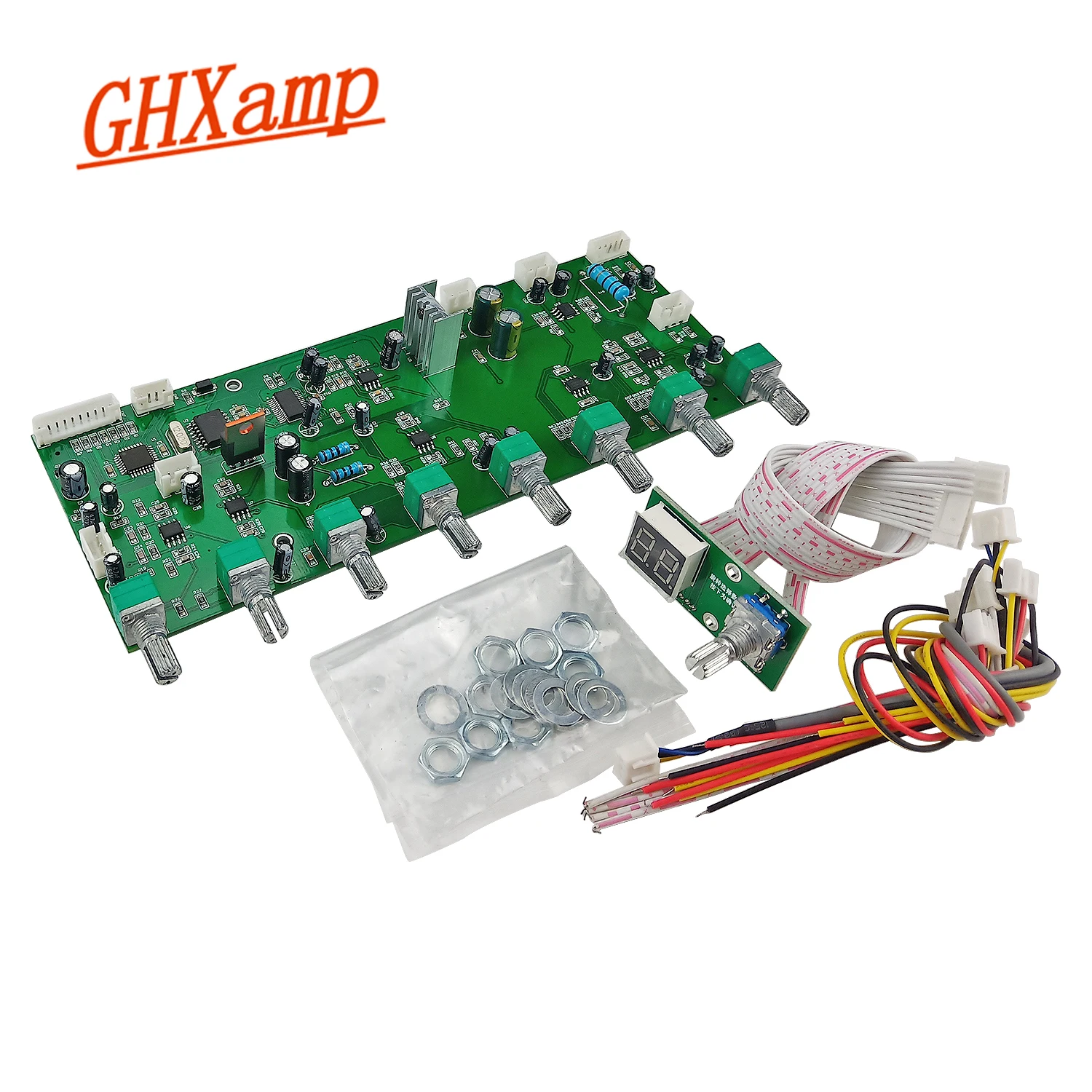

Ghxamp DSP цифровая плата реверберации 100 эффектов стерео караоке реверберация аудио
2 722,20 руб.
E mu Emax & II B10K фейдер/слайдер набор из 2|Усилители мощности| |
2 145,64 руб.
Характеристики
Dx трубка заднего усилителя 2saeas 2SC5200 выходная моно плата регулируемая дискретная
История изменения цены
*Текущая стоимость 3 552,63 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-21-2026 | 4227.55 руб. | 4438.60 руб. | 4332.5 руб. |
| Feb-21-2026 | 4191.84 руб. | 4401.47 руб. | 4296 руб. |
| Jan-21-2026 | 3516.22 руб. | 3692.16 руб. | 3604 руб. |
| Dec-21-2025 | 4120.96 руб. | 4326.17 руб. | 4223 руб. |
| Nov-21-2025 | 3588.49 руб. | 3767.21 руб. | 3677.5 руб. |
| Oct-21-2025 | 4049.5 руб. | 4251.90 руб. | 4150 руб. |
| Sep-21-2025 | 4014.8 руб. | 4215.65 руб. | 4114.5 руб. |
| Aug-21-2025 | 3978.1 руб. | 4177.71 руб. | 4077.5 руб. |
| Jul-21-2025 | 3943.62 руб. | 4140.34 руб. | 4041.5 руб. |
Описание товара
DX усилитель трубки 2SA1943 2SC5200 выход моно усилитель платы
Регулируемый дискретный трубчатый задний усилитель
Полностью собран и протестирован
Технические параметры: Выход мощность: 70 Вт/4 Ом нагрузки;(Общее гармоническое искажение THD + N <0.5%), DC +-40 В, измерение нагрузки 4 Ом. Динамик сопротивление: Доступно 4-8 Ом. Размер печатной платы:80*50 мм. Мощность питания:DC Dual 18-50 в Трансформатор 200 Вт или более, необходимо заменить выдерживает более высокое напряжение, более высокую емкость. Отдельные трубки:2SA1943 2SC5200, классика на трубе (фактическая доставка досок). Введение: DX-AMP HIFI forum в линии несколько лет назад есть пожар, полученный от иностранного forum волос под названием Разрушитель XShaoyou дизайн, так что обычно каждый говорит DX AMP усилитель, только для того, чтобы узнать позже, эта линия находится на Y amaha RX-V690 схема усилителя заднего этапа слегка модифицирована, не удивительно, что звук будет лучше, характеристики этой линии: 1) хорошее качество звука, высокое звуковое разрешение, дискретный усилитель мощности также может быть самым трудным сделать тройной очень хороший, очень Qian Хорошее звучание басов ценно также погружение глубокое чувство; 2) в основном не переносит трубку, нет сопряжения, низкие требования к компонентам, будь то импортные или отечественные конденсаторы емкость или добавки Звук в основном не отличается, очень приятно (для долгосрочной надежности, магазин или выбор конденсатора)
3) введение маршрута, простая отладка в основном сможет завершить сварочный друг. Детали для самостоятельного ввода в эксплуатацию Примечания: 1) после завершения сварки теплоотвод установлен (Примечание трубы и ребра должны быть хорошо изолированы), отрегулируйте VR2 (1K Точность регулируется Сопротивление) делает тихий ток 50 мА вокруг, VR2 по часовой стрелке ток становится меньше, против часовой стрелки увеличивается! А именно: выходное напряжение через из точки A о 5MV (R24 выходное напряжение через резистор 0,1 Ом резистор значение делится на этот статического электричества Ток), точка-это тестовое отверстие, печатная плата отмечена выше, на выходной стороне 2) Нулевая средняя точка, настройте VR1 (5K близко Регулируемое сопротивление), так что выход (выход) на землю (т. Е. Через клеммы выхода усилителя) Ноль мВ; Обычно в пределах десяти милливольт в порядке. Изображения товара: Обратите внимание, что этот усилитель мощности выпрямлен и фильтруется DC источник питания после двойного, не непосредственно подключен к трансформатору oh Рекомендуем магазин выпрямленный и фильтрованный с трубой-защищенной прокладкой питания:

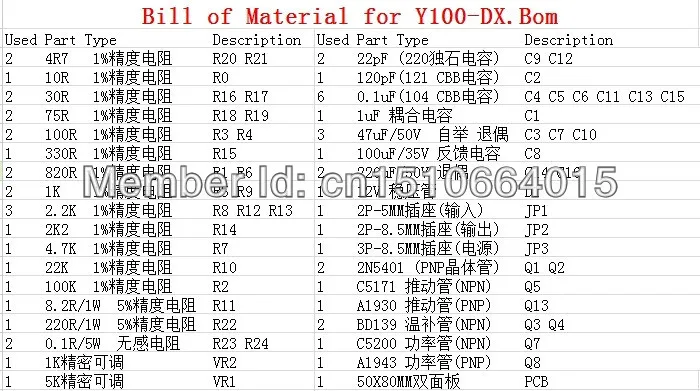

СПИСОК КОМПОНЕНТОВ, включая все компоненты платы

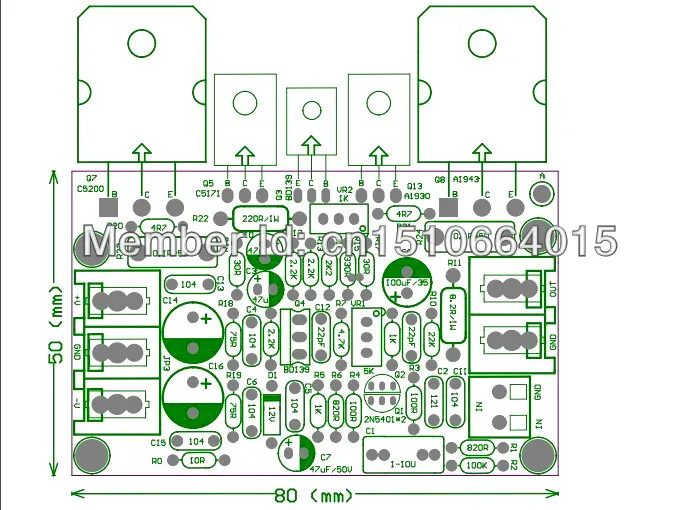

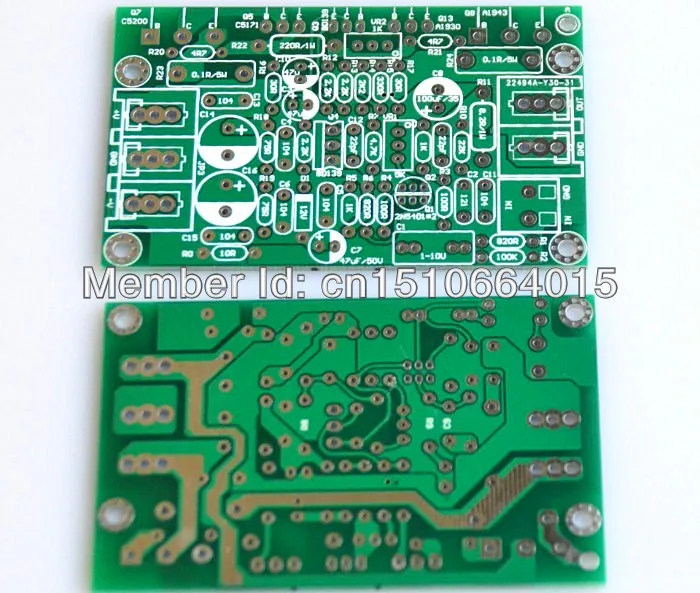

Печатная платаДоска шелкография со значениями компонентов очень удобная сделай сам

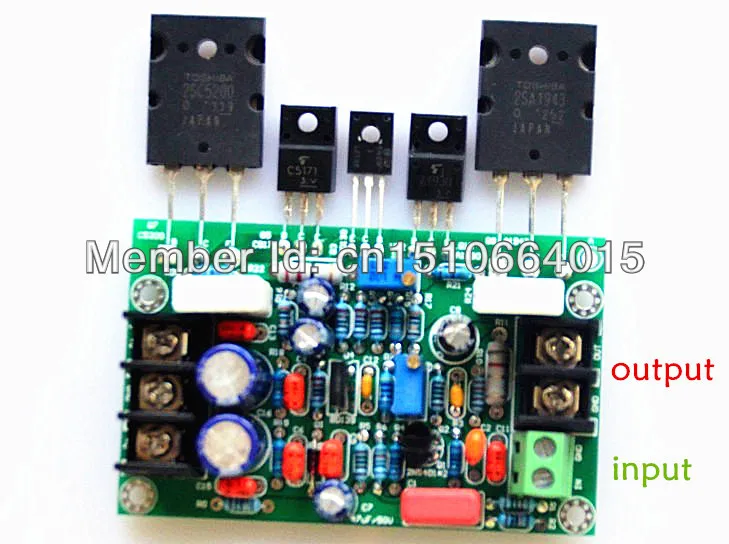

Черный 3Pin представляет собойC Входные клеммы питания: + V GND -V выберите двойное напряжение постоянного тока 18-50 В.
Рекомендуемый двойной 35 В постоянного токаБолее высокое напряжение, тогда мы заменим значение напряжения высокой емкости
Зеленый 2Pin 5,04 мм-моно Входные клеммы: В GND, аудио входное соединениеЧерный 2P 8,25 мм терминал аудиовыход: GND OUT
Размер платы усилителя, очень подходит для машины, качество звука также очень хорошее, хорошо известная схема машины!DX AMP цепи Производительность и звук хорошие, с0 шума при закрытии VOLБоArd должен работать с радиатором,Теплоотвод и IC do изолированный корпусО, пожалуйста, помните, что ссылка не включает радиатор
TОн устанавливает изображение для справки
Схема конструкции для справкиДрузья интересуются схемой для обучения и общения!
