Характеристики
F500 высокая точность ультразвуковой в режиме реального времени мониторинга
История изменения цены
*Текущая стоимость 10 278,89 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-23-2026 | 12231.79 руб. | 12843.47 руб. | 12537 руб. |
| Feb-23-2026 | 12128.10 руб. | 12734.41 руб. | 12431 руб. |
| Jan-23-2026 | 10175.51 руб. | 10684.41 руб. | 10429.5 руб. |
| Dec-23-2025 | 11922.11 руб. | 12518.87 руб. | 12220 руб. |
| Nov-23-2025 | 10381.63 руб. | 10900.97 руб. | 10640.5 руб. |
| Oct-23-2025 | 11717.65 руб. | 12303.34 руб. | 12010 руб. |
| Sep-23-2025 | 11614.56 руб. | 12195.96 руб. | 11904.5 руб. |
| Aug-23-2025 | 11511.83 руб. | 12087.50 руб. | 11799 руб. |
| Jul-23-2025 | 11409.4 руб. | 11979.58 руб. | 11694 руб. |
Описание товара
, DF500 один тип Ультразвуковой датчик уровня, которые измеряют уровня жидкости без сверления отверстий на контейнер. Разрешение 1 мм или 0.1% FS (больше значение).
Она применима для закрыть контейнер или открыть контейнер толщиной менее 5 мм. Стальной бак или пластиковые применимо. Выход опционально для 0-5 В, RS232 и RS485, Это легко интегрировать в Встроенные системы или SCADA.
Чтобы осуществить Дистанционный мониторинг, Есть беспроводная версия для DF500, В том числе Zigbee, Wi-Fi, GPRS, 3 г работы с нашей беспроводной модуль. Кроме того, GPS-модуль один дополнительный для DF500.
Спецификация
| Диапазон измерения |
50 ~ 1000 мм |
| Отмостки |
50 мм |
| Разрешение |
1 мм или 0.1% FS, большой |
| Точность |
3 мм или 0.3% FS, больше (для стабильной контейнер) |
| Питания |
9-36 В DC |
| Ток |
70мА @ 12VDC |
| Выходной сигнал |
RS485, RS232, 0-5 В, беспроводной (опционально) |
| Протокол |
Dingtek/Индивидуальные |
| Рабочая температура |
-20~70 |
| Температура хранения |
-40 ~ 85 |
| СМИ |
Жидкости |
| Ранга уровня защиты |
IP66 для преобразователя, IP65 для контроллер поле |
| Монтаж |
Поверхности палку клей или ленты |
| Светодиодный дисплей |
Опционально для установки |
| Беспроводной |
Опционально для ZigBee, Wi-Fi, GPRS, UMTS. |
| Размер |
Преобразователя & oslash; 30, контроллер поле 82*55*25 мм |
Схема системы
Протокол испытаний
Устройства
DF500, модуль Zigbee, ведро воды
Данных
| Идеально подходит данных |
Данных 1 |
Дата 2 |
| 850 |
847 |
849 |
| 750 |
751 |
752 |
| 650 |
649 |
647 |
| 550 |
550 |
551 |
| 450 |
451 |
448 |
| 350 |
352 |
351 |
| 250 |
248 |
247 |
| 150 |
152 |
149 |
Вывод
Точность +-3 мм, +-0.3% FS
Повторяемость 3 мм, +-0.3% FS
Определение интерфейса
RS232 версия
| Провода |
Функция |
Замечание |
| Красный |
+ |
9 ~ 36В |
| Черный (толстый) |
GND |
Питание GND |
| Желтый |
TXD |
RS-232 TX |
| Синий |
RXD |
RS232 RX |
| Зеленый |
Аналоговый |
Аналоговый выход |
| Черный (тонкий) |
GND |
Сигнал GND |
RS485 версия
| Провода |
Функция |
Замечание |
| Красный |
+ |
9 ~ 36В |
| Черный (толстый) |
GND |
Питание GND |
| Желтый |
B |
RS485 B |
| Синий |
A |
RS485 |
| Зеленый |
Аналоговый |
Аналоговый выход |
| Черный (тонкий) |
GND |
Сигнал GND |
Беспроводная версия (Zigbee/Wi-Fi/GPRS/3 г)
Контакт 1: красная линия: +,
Контакт 2: черная линия: GND

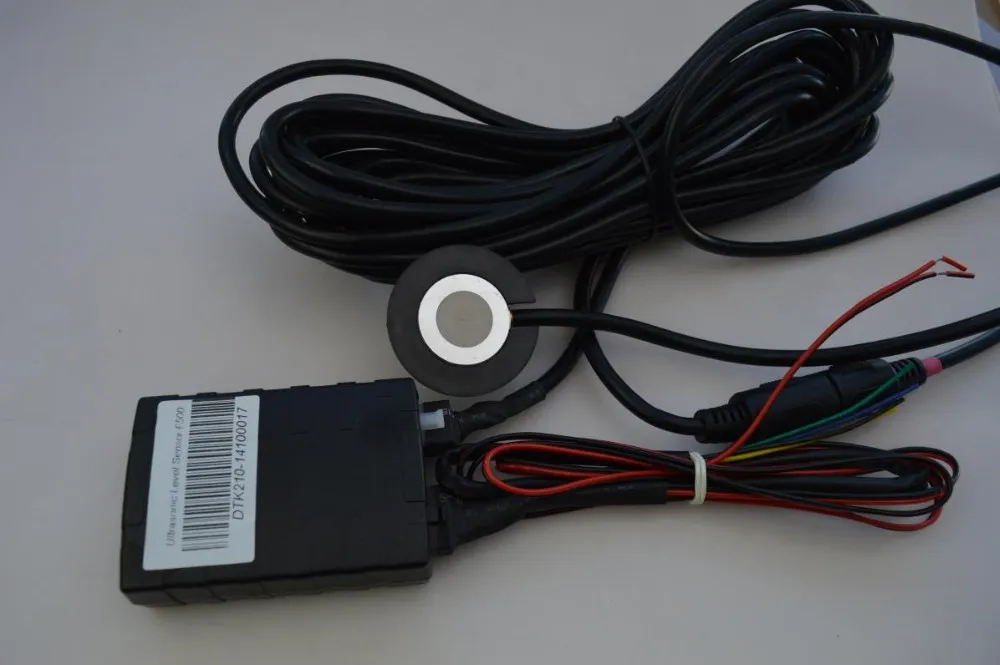

Часть списка
| Часть списка | |||
| Нет. |
Пункт |
Количество |
Замечание |
| 1 |
Контроллер поле |
1 |
Диск ультразвуковой преобразователь и выходной сигнал |
| 2 |
Ультразвуковой датчик |
1 |
Преобразователя прилагается вниз контейнера |
| 3 |
Преобразователя продлен провод |
1 |
7 м |
| 4 |
Питания и сигнальный кабель |
1 |
Питания и выходной сигнал |
| 5 |
Преобразователя защиты |
1 |
Защитить преобразователя, не надо |
| 6 |
Двойной сталкиваются лента |
1 |
Для алюминиевого сплава, пластиковый контейнер |
| 7 |
Галстук |
1 |
Закрепите датчик и кабель |
| 8 |
Шлифовальная бумага |
1 |
Очистить покрытие Установка точки |
| 9 * |
Труб (вазелин) |
1 |
Поместите МЕЖДУ преобразователя и контейнера нахождения Установка точки |
| 10 * |
Клей |
1 |
Положить между преобразователя и контейнер для реального установки после установки точки нашел. Применимо для алюминиевый сплав, сталь, пластиковый бак. Рекомендуем Loctite 380 клей. |
Установки
Перед установкой, пожалуйста, проверьте датчик часть списка. Убедитесь, что есть Один светодиодный дисплей инструмент в вашу руку.
Подготовка очистки
Перед установкой, пожалуйста, убедитесь, что бак стабильной. Если вы хотите установить для автомобиля, Пожалуйста, убедитесь, что транспортное средство отключения питания и остановиться на плоской земле. В противном случае, это приведет к не точные значения уровня.
Хороший результат установки, Рекомендуется сохранить жидкости более чем 5 см высота. Потому что датчик Слепой площадь составляет 5 см.

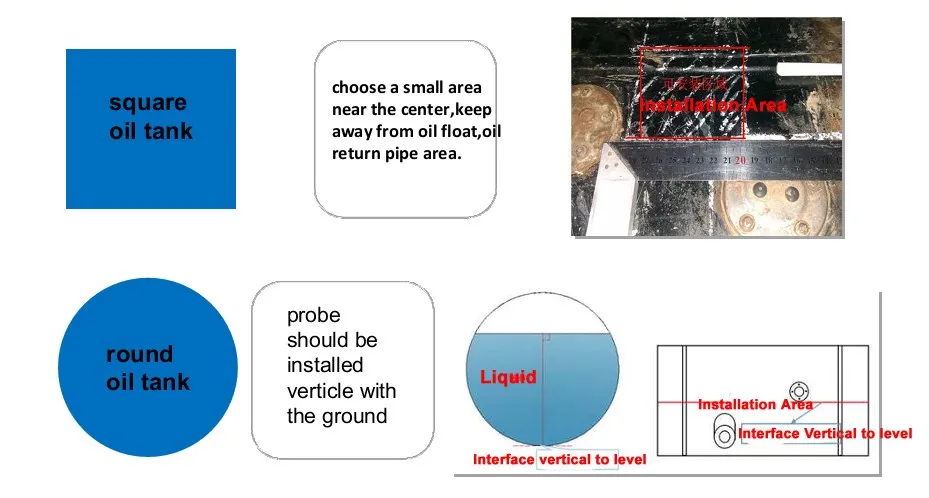

Выберите один плоской области на дно контейнера, очистить грязь на плоской области, чтобы сделать его гладкой. Если лакокрасочного покрытия на стальной бак, пожалуйста, нам шлифовальная бумага, лакокрасочного покрытия. После очистки, нет любой части между преобразователя и днище корпуса контейнера.
Найти монтажное положение
Подключите светодиодный дисплей инструмент с контроллером, а как преобразователя. Питание. В начале, светодиодный дисплей Инструмент покажет уровень Значение в см в один экран.
Нажать на две кнопки в то же время для более чем 3 секунд, Он придет в режим установки. В этом режиме, есть два экраны. Один уровень значение в см. другой состояния сигнала. Для состояния сигнала, это 0-2. 2 лучшее состояние, вы можете непосредственно использовать этот положение для окончательной установки. 1 вторичного вариант, когда вы не можете найти состояния сигнала 2 на этом контейнере. 0 плохой точки установки, не рекомендуем установить на точку с состояние 0.

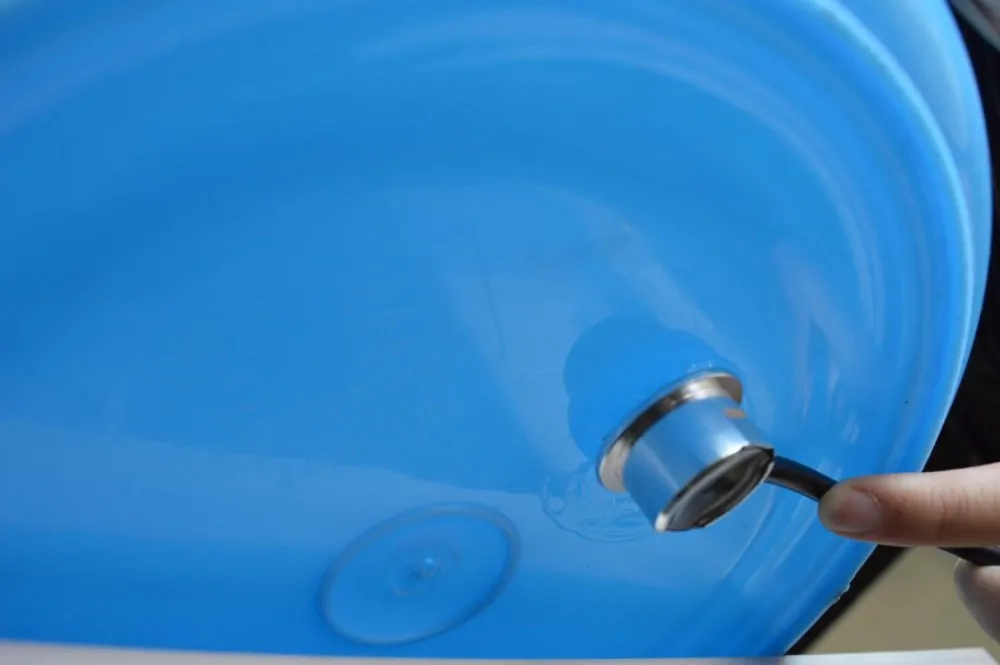

Положить труб на поверхности преобразователя. Затем положить его на зоне, где вы хотите установить датчика.
Монитор Светодиодный дисплей инструмент Значение, и двигаться датчик медленно. Если состояние 2, то вы должны отметить этот момент. Также, пожалуйста, проверьте уровень Значение на светодиодный дисплей инструмент с реальный уровень высота. Если это сочетается, то это хорошие позиции для установки.
Если вы не можете найти точки с Состояние 2, Пожалуйста, монитор, если вы можете найти точки с состояние 1. Если нет состояние 2 Положение, Состояние 1 Положение также приемлемо, если уровень Значение на светодиодный дисплей сочетается с реальной стоимости.
Если вы только найти положение с состояние 0, пожалуйста, проверьте, если очистки или герметика. Если всегда состояние 0, пожалуйста, дайте, чтобы установить на этот танк. , Не причина, может быть, материал контейнера, Толщина контейнера, Кадр в контейнер, Пыль в дно контейнера.
Установки с двойной сталкиваются лента
Если это алюминиевого сплава или пластиковый бак, пожалуйста, используйте двойной сталкиваются ленты установки.
Если температура ниже, чем 20, пожалуйста, теплый двойной сталкиваются ленты во-первых.

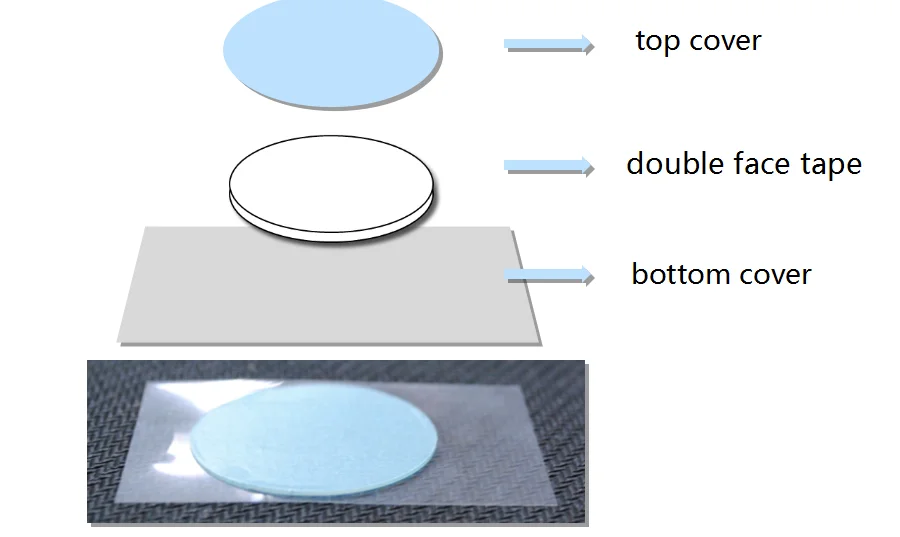

Снимите верхнюю крышку, и приклейте его на преобразователя. Во время палку, пожалуйста, Начнем с одной стороны и затем двигаться вперед. Не оставьте воздуха между лента и преобразователя (Алюминиевого сплава FO преобразователя не включены). Если есть воздуха между преобразователя и ленты, это может привести к в Неправильный уровень или не уровень.
Удалить нижнюю крышку двойной сталкиваются ленты, И положил его на область, которую вы заметил на предыдущему шагу. Монитор состояния значение на светодиодный дисплей, Убедитесь, что он 2 (1 вторичного опцию, если нет 2), Затем закрепите Датчик ленты с дно контейнера. Держать более 1 минут.
Преобразователя Защита часть рекомендуется установить, чтобы избежать фунт на преобразователя.

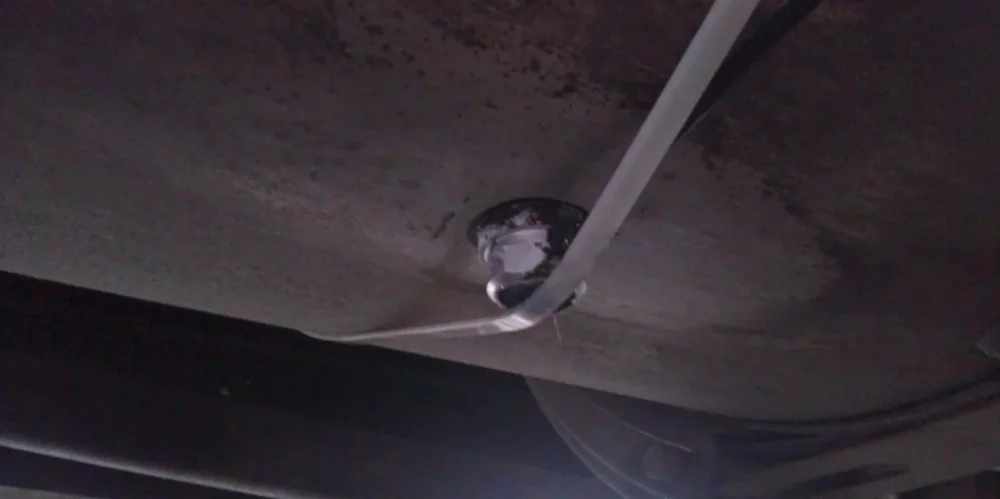

А затем использовать галстук для крепления преобразователя с контейнер.
А затем использовать галстук для крепления преобразователя с контейнер.
Установки с клей
Клей Применимо для стали, как хорошо как алюминиевого сплава или пластиковый бак.
Клей на преобразователя поверхности, наклеить их на позицию, в которую заметил на предыдущих шаг. Монитор состояния значение на светодиодный дисплей, Убедитесь, что он 2 (1 вторичного опцию, если нет 2), Закрепите преобразователя с контейнер. Держать его в то время как клей сплошной преобразователя.
Установить преобразователя Защита часть и закрепить преобразователя с галстук.
Маршрутизации провода
Использовать insulative ленты для защиты соединительная часть Преобразователя и расширенной кабель как хорошо как сигнал, Подключение питания часть.
Закрепите кабель вокруг устройства или автомобиля, Убедитесь в том, чтобы избежать жары часть.
Протокол
Скорость передачи данных и Бит
Скорость передачи данных по умолчанию, Один стартовый бит, Восемь бит данных, Одна остановка бит, Контрольная бит.
Пакет от устройства датчик
| 2 байт |
2 байт |
2 байт |
2 байт |
2 байт |
| Заголовок |
Команда |
ID |
Контрольной суммы |
Конец |
Заголовок: $! В ASCII или 0x24 0x21 в шестнадцатеричном.
Команду: показать, какой вид команды.
ID: датчик идентификационный номер, от 01 до 99 в ASCII. Или 0x30 0x31 0x39 0x30 в шестнадцатеричном.
Контрольная сумма: Сумма байта из Заголовок ID, Затем выберите низкий 8 бит, Наконец преобразовать ASCII и показывать Hex. E. g. Если сумма 0x0356, Затем 8 Бит 0x56, Чтобы ASCII, Значение 56 (0x35 0x36 в HEX).
Конец: 0x0D 0x0A.
Пакет от датчик устройства
| 1 байт |
3 байт |
2 байт |
6 байт |
2 байт |
2 байт |
| Заголовок |
Команда |
ID |
Данных |
Контрольной суммы |
Конец |
Заголовок: * В ASCII или 0x2A в шестнадцатеричном.
Команду: показать, какой вид команды.
ID: датчик идентификационный номер, от 01 до 99 в ASCII. Или 0x30 0x31 0x39 0x30 в шестнадцатеричном.
Данных: отвечаем данных.
Контрольная сумма: Сумма байта из Заголовок данных, Затем выберите низкий 8 бит, Наконец преобразовать ASCII и показывать Hex. E. g. Если сумма 0x0356, Затем 8 Бит 0x56, Чтобы ASCII, Значение 56 (0x35 0x36 в HEX).
Конец: 0x0D 0x0A.
Читаемый уровне AD значение
Запрос: от устройства датчик.
ASCII: $! RY0151
Hex: 24 21 52 59 30 31 35 31 0D 0A
$! Это заголовок, RY команды, 01 датчика ID, 51 конца.
Ответ: от датчика устройства
ASCII: * CFV0100FA32B6
HEX: 2А 43 46 56 30 31 30 30 46 41 33 32 42 36 0D 0A
* Заголовок, CFV это ответ команды. 01 датчика ID. 00FA32 объявление значение уровня. 00 обивка, чтобы выполнить 6 байт данных раздел требуется. FA32 уровень AD значение. Уровень 0% ~ 100% равна с 000000 ~ 00FFFF.
Читаемый уровне процентов
Запрос: от устройства датчик.
ASCII: $! DO0139
Hex: 24 21 44 4F 30 31 33 39 0D 0A
$! Это заголовок, команды, 01 датчика ID, 39 конца.
Ответ: от датчика устройства
ASCII: * RFV01000.0198
HEX: 2А 52 46 56 30 31 30 30 30 2E 30 31 39 38 0D 0A
* Заголовок, RFV это ответ команды. 01 датчика ID. 000.01 уровень Значение в процентах. Макс 100.00.
Аналоговое значение интерпретации
Для аналоговый выход, 0-5 В карта 0-100 см линейно. Например, если выход 2.5 В, затем уровень 50 см.
Пожалуйста уведомлены о том, что, есть напряжение потерял на кабели. Так что если контроллер поле вывода 2.5 В, может быть, устройство может получить только 2.4 В после сигнала кабель передачи.
