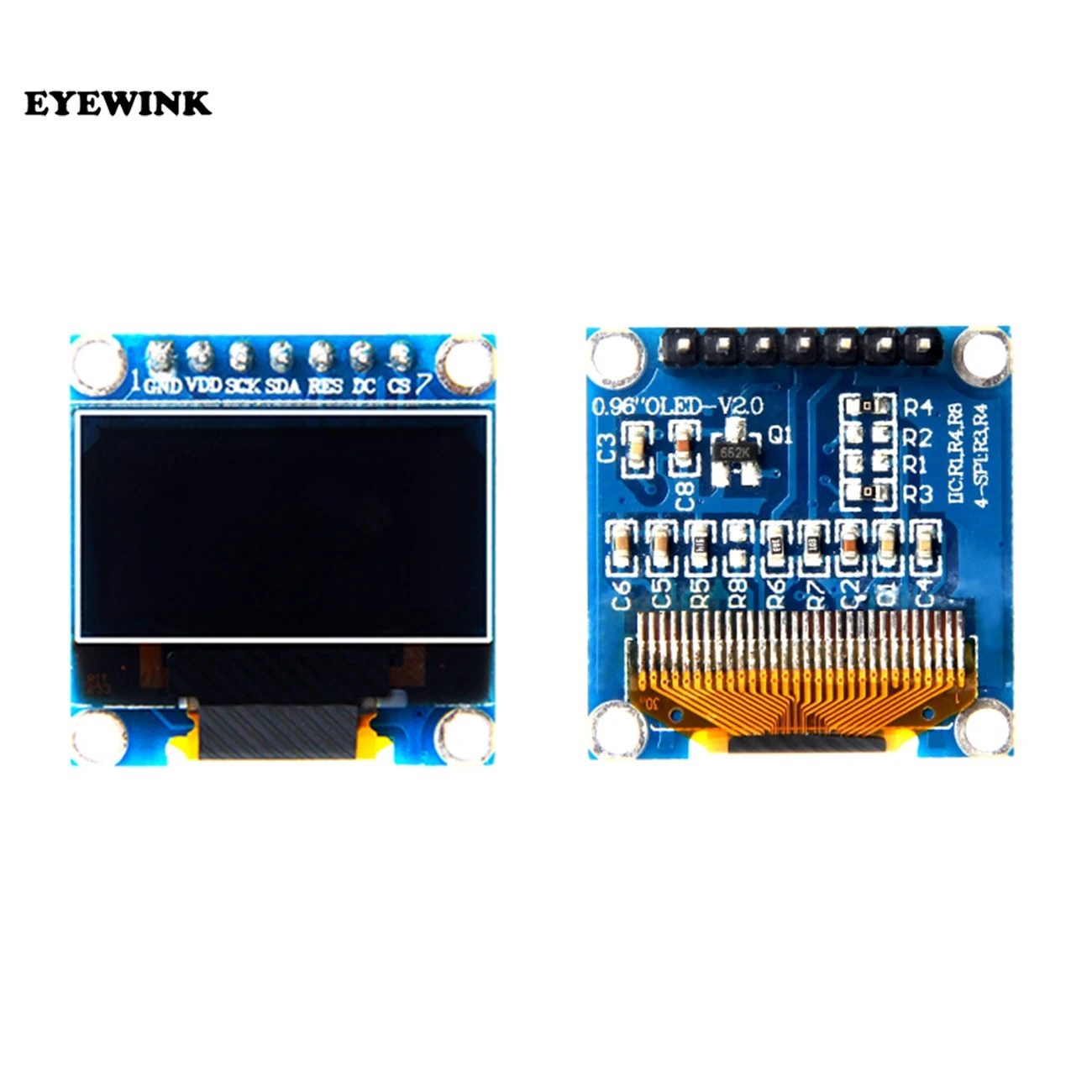

10 шт. 7 контактный 3 5 дюймовый последовательный белый OLED модуль IIC SPI 128X64 I2C Φ 0 96

10 шт. 7 контактный 3 5 дюймовый последовательный белый OLED модуль IIC SPI 128X64 I2C Φ 0 96

1 478,32 руб.

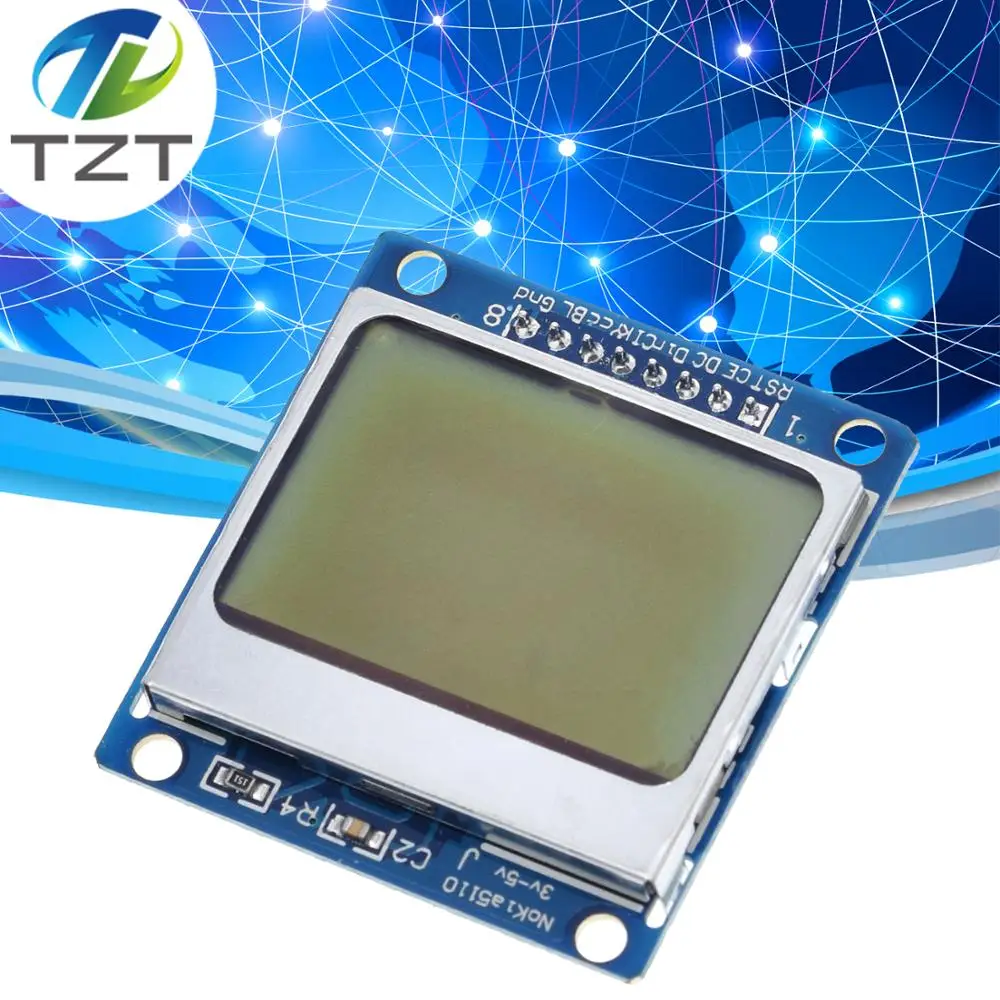

Умная электроника ЖК модуль монитор с синей подсветкой адаптер PCB 84*48 84x84 LCD 5110 Nokia

Умная электроника ЖК модуль монитор с синей подсветкой адаптер PCB 84*48 84x84 LCD 5110 Nokia

148,59 руб.

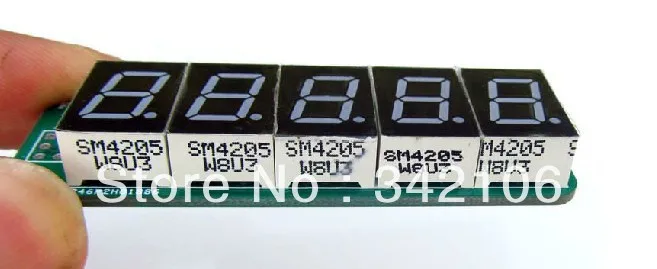

Бесплатная доставка! Статический модуль цифрового дисплея 10 шт. может быть

Бесплатная доставка! Статический модуль цифрового дисплея 10 шт. может быть

2 597,62 руб.

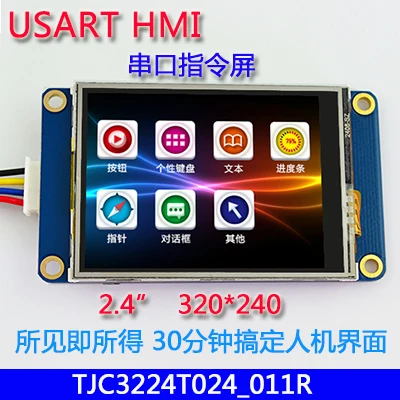

3 5 дюймовый шрифт USART HMI серийный экран с изображением TFT ЖК модуля

3 5 дюймовый шрифт USART HMI серийный экран с изображением TFT ЖК модуля

1 055,94 руб.
0 95 дюймов полный цвет OLED Дисплей модуль с 96x64 Разрешение SPI параллельный

0 95 дюймов полный цвет OLED Дисплей модуль с 96x64 Разрешение SPI параллельный

421,62 руб.
V56 Универсальный ЖК контроллер драйвер платы|stand 3x3|stand collar leather jacketstand garden |

V56 Универсальный ЖК контроллер драйвер платы|stand 3x3|stand collar leather jacketstand garden |

1 244,50 руб.
TP 3898S1 3898S2 резистивный сенсорный экран|ЖК-модули| |

TP 3898S1 3898S2 резистивный сенсорный экран|ЖК-модули| |

7 165,32 руб.
LoRa32 V2.1 ESP32 OLED 0 96 &quotSD карты Bluetooth WI FI Беспроводной модули SMA IP5306|ЖК-модули| |

LoRa32 V2.1 ESP32 OLED 0 96 "SD карты Bluetooth WI FI Беспроводной модули SMA IP5306|ЖК-модули| |

1 638,22 руб.
Ecyberspaces

Ecyberspaces

Магазина Ecyberspaces работает с 02.05.2013. его рейтинг составлет 96.07 баллов из 100. В избранное добавили 1759 покупателя. Средний рейтинг торваров продавца 4.8 в продаже представленно 4504 наименований товаров, успешно доставлено 5083 заказов. 1196 покупателей оставили отзывы о продавце.

Характеристики

Cortex A9 4 ядерный Tiny4412 Exynos4412 плата (стандартная версия) + 7 0 дюймовый емкостный экран

История изменения цены

*Текущая стоимость 14 406,06 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"

Месяц Минимальная цена Макс. стоимость Цена
Mar-23-2026 17143.68 руб. 18000.81 руб. 17571.5 руб.
Feb-23-2026 16999.44 руб. 17849.53 руб. 17424 руб.
Jan-23-2026 14262.5 руб. 14975.90 руб. 14618.5 руб.
Dec-23-2025 16711.53 руб. 17547.18 руб. 17129 руб.
Nov-23-2025 14550.56 руб. 15278.49 руб. 14914 руб.
Oct-23-2025 16423.2 руб. 17244.61 руб. 16833.5 руб.
Sep-23-2025 16279.87 руб. 17093.76 руб. 16686 руб.
Aug-23-2025 16135.39 руб. 16942.95 руб. 16538.5 руб.
Jul-23-2025 15991.6 руб. 16791.25 руб. 16391 руб.

Описание товара

Cortex A9 4 ядерный Tiny4412 Exynos4412 плата (стандартная версия) + 7 0 дюймовый емкостный экран

Tiny4412 Exynos4412 плата (Стандартный Ver.)+ 7,0 дюймовый емкостный экран 800*480



Tiny4412

Tiny4412 является высокая производительность quad core Cortex-A9 основной плате, которая использует Samsung Exynos4412 в качестве основной процессор рабочая частота может быть до 1,5 ГГц. Exynos4412 интегрировал высокопроизводительный Графический двигатель mali-400 MP, поддерживает плавную работу 3d-графики и воспроизведение видео большого размера 1080p HD. Флагманский смартфон Samsung S3 Galaxy, который используется в этом дизайне процессора



Tiny4412 основной плате использует 2,0 мм расстояние двойной ряд аудио кабель (приобретается отдельно P1, P2, P3, P4), общий размер 74x55 мм, приводит к тому, что в 208Pin pin-код. Стандартные сварочные головки P1 и P2, они уже содержат наиболее часто используемые функции; P3 и P4 воздушная сварка, удобна для пользователя для расширения, разработана с использованием.





Tiny4412

Smart210/Tiny210

Процессор имя

Exynos 4412

Samsung S5PV210

Процессор рамки

Quad-Core Cortex-A9

Одножильный Cortex-A8

Частота процессора

1,5 ГГц

1 ГГц

Память

1G DDR3, FCK частота 400 МГц

512 М DDR2 FCK частота: 200 МГц

Флэш-память

4 Гб памяти на носителе eMMC

512M/1GB NAND Flash

Графический процессор

Mail-400MP

SGX540

ЖК-дисплей

Поддержка hd-экрана 1280x800

Поддержка sd-экрана 800x480

Android версии

Android 4,2

Android 4,0

Андроид начиная Скорость

15-17s

Р-р 40-50s

Банни ран

14960

4099

JPEG твердое решение и жесткое сжатие

Поддержка 65536x65536

Поддержка 8192x8192

HDMI Выход

HDMI 1.4a

HDMI 1,3

Видео жесткий декодирования

Поддержка 1080P 60 Гц

Поддержка 1080P 30 Гц

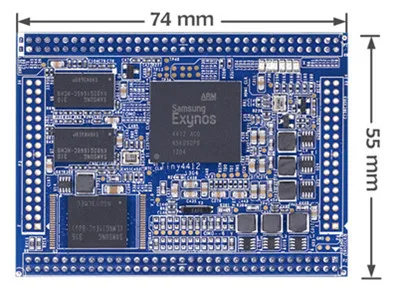

QQ20150626112418_

Параметры

1 Процессор: Samsung Exynos4412 Четырехъядерные процессоры, Cortex-A9, бег, частота-1,5 ГГц

2 оперативной памяти DDR3: 1 Гб оперативной памяти DDR3 @ 400 МГц; 32 бит шины для передачи данных

3 вспышки: 4 Гб eMMC

4 Pin Интерфейс: 2x60 pin 2,0 мм пространство DIP разъемом; 2x34 pin 2,0 мм пространство DIP разъемом

5 бортовой ресурс: 4xuser светодиодный (зеленый); Поставить Напряжение от 2 до 6В

6 размер печатной платы: 74x55x10 (мм)

7 программного обеспечения

Superboot-4412

U-boot для Tiny4412

Android 4,2 (ядро базового Linux-3.5)

Ubuntu (убу́нту-операционная система 1204

Linux + Qtopia2 + Qtopia4/Qt4.7

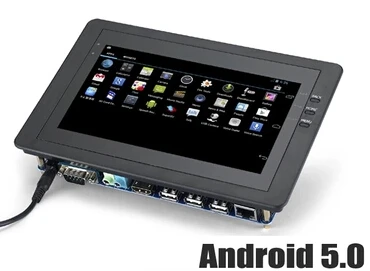

Android 5.0.2 опыт

Поддержка Tiny4412, Super4412, NanoPC-T1, характеристики системы:

1) версия ядра 3.0.86 Linux

2) Поддержка выхода HDMI (поддержка 1080P), может быть синхронизирована с ЖК-дисплеем и с настройкой разрешения и функцией регулировки границы

3) Поддержка Ethernet, поддержка автоматического подключения, с набором интерфейсов, может использоваться StaticIP или DHCP способ подключения сети

4) Поддержка использования сетевой карты WiFi USB для подключения сети WiFi

5) Поддержка жесткого видео решения

6) 2D/3D отличная производительность, последняя версия ANN Bunny run points достигает 20000 6 более 1000 баллов (тест Super4412)

7) поддерживает автоматическое крепление sd-карты и u-диска

8) поддержка отладки ADB

9) Поддержка индукции силы тяжести

10) экран поддерживает S700/S702/HD700/HD101 емкостный сенсорный экран

11) интегрированная последняя версия приложений Google, включая Play Google, Gmail и другие официальные приложения

12) поддержка регулировки громкости

13) поддержка регулировки яркости экрана

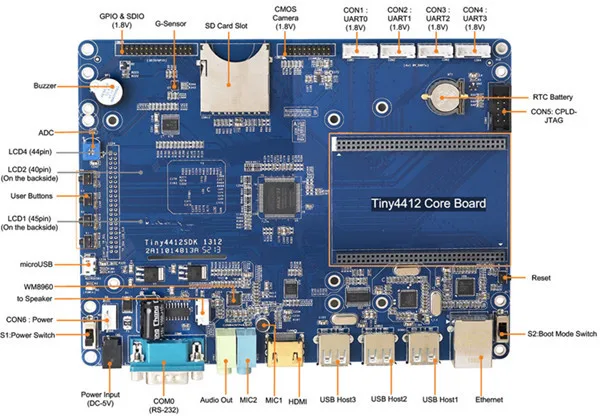

Tiny4412 стандартная версия, последняя версия SDK1312

SDK_

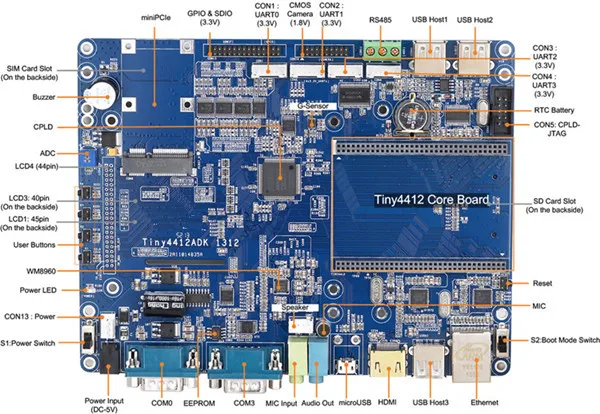

Улучшенная версия Tiny4412, последняя версия ADK1312

ADK_



Две версии, основное отличие

1) расширенная версия большинства портов ввода-вывода используются для преобразования автоматический с двумя позициями конверсионный чип до 3,3 V, стандартная версия только для необходимые ввода-вывода для того, чтобы сделать преобразования, другой порт IO непосредственно от ЦП 1,8 V

2) улучшенная версия имеет интерфейс RS485 (расширенный UART1).

3) улучшенная версия с сиденьем интерфейса miniPCIe и разъемом для sim-карты, удобное подключение с использованием различных общих модулей 3G, больше подходит для мобильного интернет-мобильного развития

4) Стандартное издание и увеличенный размер PCB, и фиксированное положение отверстия все одинаковые

5) улучшенная версия платы содержит чип IIC-EEPROM (256 байт), который в основном используется для тестирования шины IIC





Tiny4412ADK(Расширенная версия)

Tiny4412SDK(Стандартный издание)

Название

Tiny4412ADK 1312

Tinysdk 1312

Размеры

180x130 (мм)

180x130 (мм)

Совместимость

Используется для основной платы серии Tiny4412/Super4412

Используется для основной платы серии Tiny4412/Super4412

MiniPCIe Интерфейс сиденье

Поддерживает общую длинную карту и короткую карту, модуль 3G

-

Чехол-книжка с Тип сим-карты

Поддержка (задняя сторона)

-

Антенна фиксации

Поддержка (в миниusb бета)

-

RS485 Интерфейс

1 дорога (доска UART1)

-

RS232 серийный

2 дороги (основание UART0,3), DB9 сиденье

2 дороги (основание UART0), DB9 сиденье

ЦП поставляется с последовательным портом

4 дороги (UART0,1,2,3), 6pin 2,0 мм Интерфейс сиденья (1,8 V уровень)

4 дороги (UART0,1,2,3), 6pin 2,0 мм Интерфейс сиденья (1,8 V уровень)

USB устройство

1 road, USB 2,0, используется для интерфейса microUSB

1 road, USB 2,0, используется для интерфейса microUSB

HSIC

USB4640

USB4640

USB хост

  • 3 дороги, USB A
  • Удлинитель USB 2,0 (USB 1,1)
  • 3 дороги, USB A
  • Удлинитель USB 2,0 (USB 1,1)


Аудио Вход Выход

  • WM8960 аудио декодер чип
  • Поддержка записи и воспроизведения
  • 3,5 мм для наушников и входной основа
  • Бортовой вход для микрофона
  • Поддержка класса D выходной усилитель мощности (CON7)



  • WM8960 аудио декодер чип
  • Поддержка записи и воспроизведения
  • 3,5 мм для наушников и входной основа
  • Бортовой вход для микрофона
  • Поддержка класса D выходной усилитель мощности (CON7)

HDMI Выход

Поддержка

Поддержка

Ethernet

DM9621 чип-карта, 100/10M адаптивный

DM9621 чип-карта, 100/10M адаптивный

Ключ

4 независимых программируемых ключа прерывания

4 независимых программируемых ключа прерывания

Светодиодный

4 GPIO программируемый светодиодный (расположен в основной плате)

4 GPIO программируемый светодиодный (расположен в основной плате)

РТК

Бортовой резервный аккумулятор часов RTC

Бортовой резервный аккумулятор часов RTC

Зуммер

1 дорожное ШИМ управление зуммер выход

1 дорожное ШИМ управление зуммер выход

Регулируемое сопротивление (ADC)

1 дорога бортовой ADC регулировка сопротивления, используется для тестирования ЦП поставляется с AD преобразованием

1 дорога бортовой ADC регулировка сопротивления, используется для тестирования ЦП поставляется с AD преобразованием

SDIO расширения Порты и разъёмы

  • 30pin 2,0 мм двойной ряд (3,3 V уровень)
  • Содержит 1 дорожное радио и 2 GPIO, расширенный WiFi SD
  • В том числе 1 дорога SPI, 1 дорога I2C, 1 дорога UART
  • Содержит 8 дорожных остановок (включая 4 дороги и повторное использование ключа)



  • 30pin 2,0 мм двойной ряд (1,8 V уровень)
  • Содержит 1 дорожное радио и 2 GPIO, расширенный WiFi SD
  • В том числе 1 дорога SPI, 1 дорога I2C, 1 дорога UART
  • Содержит 8 дорожных остановок (включая 4 дороги и повторное использование ключа)

SD карта сиденье

Всплывающая sd-карта, поддерживает до 32G

Всплывающая sd-карта, поддерживает до 32G

КМОП-матрица Камера Интерфейс

20pin 2,0 мм двойной штыревой разъем (1,8 V уровень)

20pin 2,0 мм двойной штыревой разъем (1,8 V уровень)

ЖК-дисплей Интерфейс

  • -3 ЖК-блока интерфейса (подходит для различных позиций конструкции)
  • -Поддерживает линейный вход сенсорный экран
  • -Поддержка подсветки регулируется
  • -Поддержка емкостного сенсорного экрана
  • -Поддержка RGB888 режим
  •
  • Обратите внимание: все ЖК-дисплей интерфейс сигналы переведены на высокой скорости 1,8 V-> 3,3 V уровня, поэтому она подходит для большинства общей ЖК-дисплей модули дисплея на рынке.

-3 ЖК-блока интерфейса (подходит для различных позиций конструкции)

  • -Поддерживает линейный вход сенсорный экран
  • -Поддержка подсветки регулируется
  • -Поддержка емкостного сенсорного экрана
  • -Поддержка RGB888 режим
  •
  • Обратите внимание: все ЖК-дисплей интерфейс сигналы переведены на высокой скорости 1,8 V-> 3,3 V уровня, поэтому она подходит для большинства общей ЖК-дисплей модули дисплея на рынке.

CPLD-JTAG

Используется для программирования прошивки CPLD

Используется для программирования прошивки CPLD

Тумблер

  • -S1-выключатель питания
  • -S2-переключатель режима запуска



  • -S1-выключатель питания
  • -S2-переключатель режима запуска

Питание

DC-5V/2A

DC-5V/2A

Файлов печатных плат

Cadance(Allegro)

Cadance(Allegro)

Схематичный рисунок

OrCAD, pdf, dxf

OrCAD, pdf, dxf



Программное обеспечение (Пожалуйста, выбирайте и указывайте при покупке)

1 Android 4.2.2 Системы

2 Android 4,2 Системы

3 Linux + Qt система

4 Android 5,0 Системы



Отгрузочная ведомость

1 * основная плата Tiny4412

1 * Базовая плата Tiny4412SDK1312 (стандартная версия)

1*7 дюймов ЖК-дисплей 800*480

1 * Линия последовательной передачи данных

1 * линия MicroUSB

1 * сетевая линия

1*5V/2A Мощность адаптер
