Примечание:
1. эмулятор JTAG second leg-это выходная мощность, если первые две ножки и целевая плата подключены, внутренний источник питания, когда целевая плата не требует программирования, 4 фута для подвешивания;
2. эмулятор JTAG 4 фута-это штырь ввода питания, 4 фута, и если целевая плата подключена, сказал внешний источник питания, когда программирующая эмулятор целевой платы требует питания, и вторая нога будет свободна;
3. Убедитесь, что соединительная линия эмулятора является нагрузкой, если это применимо, отключите или они могут привести к сбою моделирования;
4. если вы используете процесс моделирования, из-за неправильной работы или остановили, неожиданно уронил, и так же программа скомпилировала и отладонила эмулятор, затем снова подключалась при отладке эмулятора, может появиться, что подключение к связи происходит из-за сбоя, если отключите usb-кабель, повторно Управляйте IAR compiler environment, Подключите еще раз эмулятор.

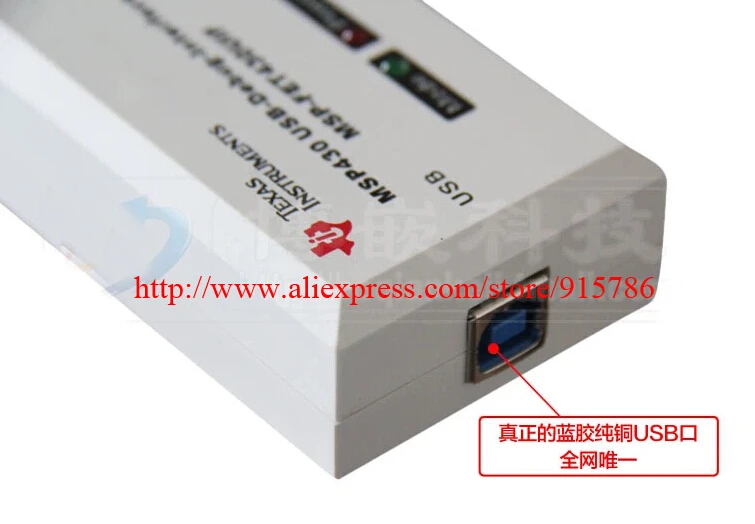

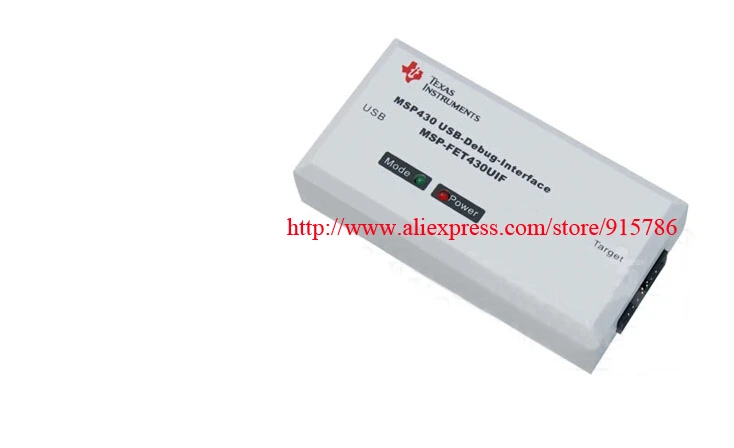

Преимущества:

1, официальный веб-сайт компании TI, оригинальная программная схема, 100% совместима с оригиналом;
2. Поддерживает полный спектр MSP430 MCU электрода листа;
3. Устройство импортируется;
4. Поддержка рабочего напряжения: 1,8 В ~ 3,6 В
5, может автоматически обновлять прошивку

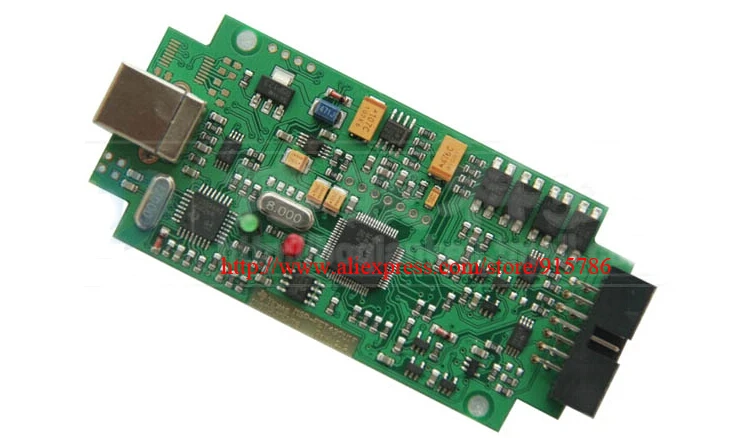

6, с полной обработкой SMT, гарантией качества, золотым ремеслом;
7. Поддержка нескольких составителей (например: AQ430, IAR, CCS и т. Д.);
8. Поддержка JTAG, SBW, BSL;
9. Поддержка была запрограммирована для чтения и продувки предохранителей
10. Поддержка XP, VISTA, win7, win8 и других операционных систем;
11. Поддержка FET-PRO430 программного обеспечения, поддержка пакетного режима, программный чип JTAG port.

Это приводит к программированию в качестве BSL фигуры, когда DTR, RTS, RXD, TXSD интерфейс, подходит для массового производства, когда целевой чип программирует, этот эмулятор является остальной частью стандартного JTAG интерфейса TI pin для полного диапазона MSP430 эмулятора и загрузки чипов.
MPS430 либо эмулятор, либо процесс программирования, обычно по: JTAG, SBW, BSL были импортированы.
1. Технология JTAG boundary scan используется, во внутренней логике 430 к порту JTAG для использования, имеет ряд внутренних регистров, подключенных к адресу на внутренней шине данных 430, доступен доступ ко всем средствам 430, включая полный адрес FLASH, RAM и различные типы регистров. 430 также может быть использован для необходимости еще двух линий RST, тест для запуска командной последовательности JTAG.
2, SBW является SPY-BI-WIRE, можно назвать двухпроводным JTAG, в основном SBWTCK (подключен к JTAG интерфейс 7 футов TCK) и SBWTDIO (подключается к контактному разъему JTAG TDO/TDI), интерфейс в основном используется менее 28 футов в двух сериях микроконтроллеров, Потому что JTAG 28 футов в микроконтроллере и IO порт мультиплексирования, для того, чтобы оставить больше для IO ресурсов, был запущен интерфейс SBW. Как SBW 430 JTAG доступ ко всем средствам внутри.
Примечание: В настоящее время серия MSP430F5XX также имеет принципы интерфейса SBW с двумя сериями SBW.
3, BSL-это TI на заводе 430, предварительно закрепленном на внутренней части MCU кода, который пользователь не может читать и писать, что несколько похоже на загрузчик DSP, но есть четкое различие с Загрузчиком, BSL может использоваться только для внутреннего MCU FLSH доступа, Не доступ к другим средствам, он может использоваться только в качестве интерфейса программирования. BSL через UART протокол с программатором ребенка Нового года. Программист может отправлять различные команды MCU, средства связи должны выполнять различные операции, вы можете поместить их таким образом для интерфейса BSL.

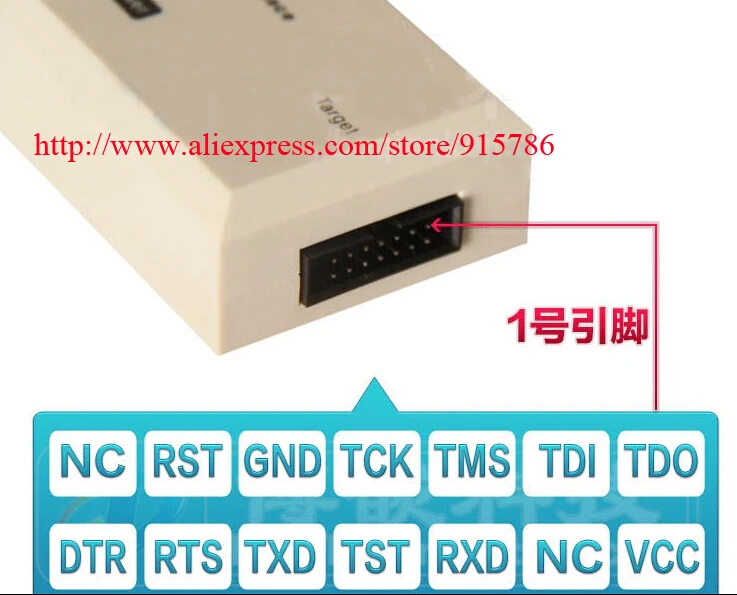

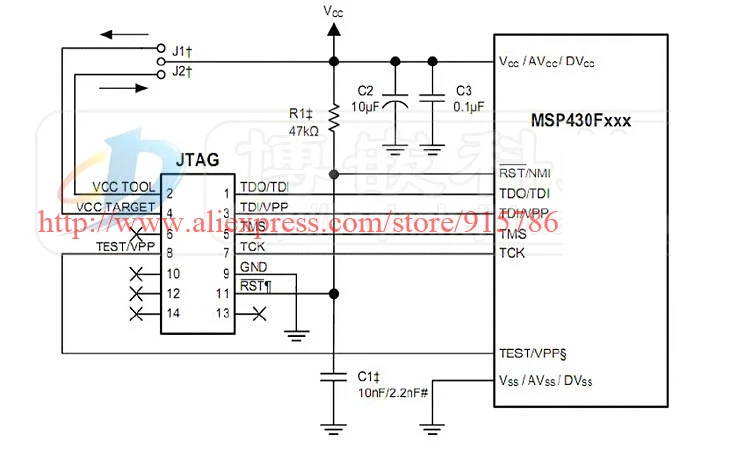

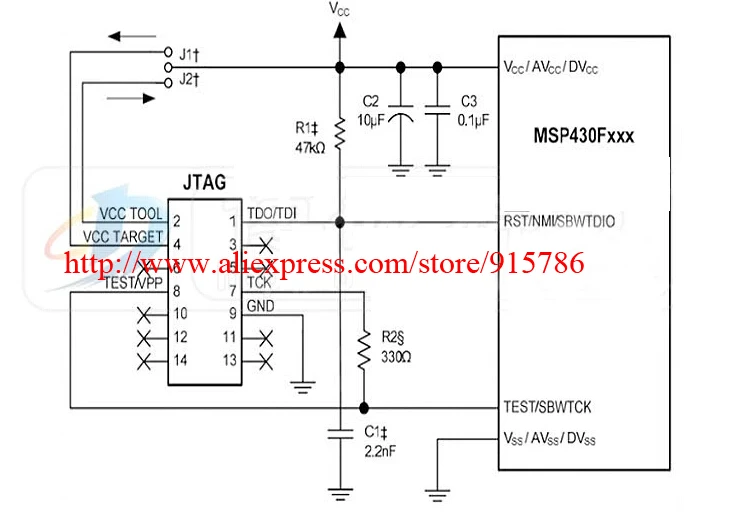

Эмулятор и соединение между целевой платой серии MSP430 MCU делятся на два проводных соединения и 4-проводное соединение, как показано на рис. :( Примечание 2: описание определения интерфейса JTAG можно получить на следующем рисунке)
