DC 9V 12V 2Ch RS232 реле управления и USB к DB9 PC UART серийный порт для умного дома Бытовая

---

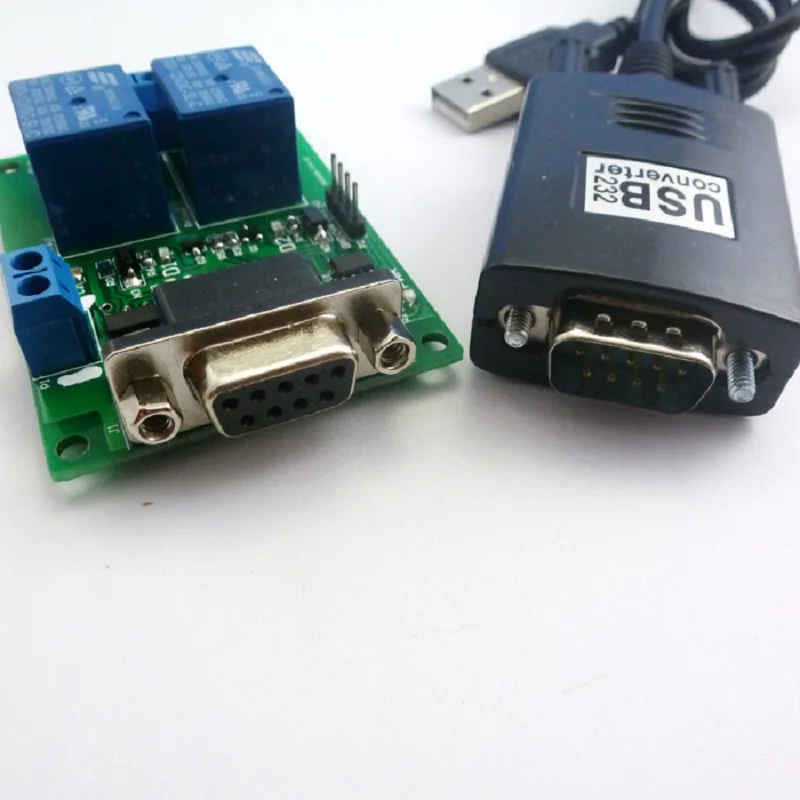

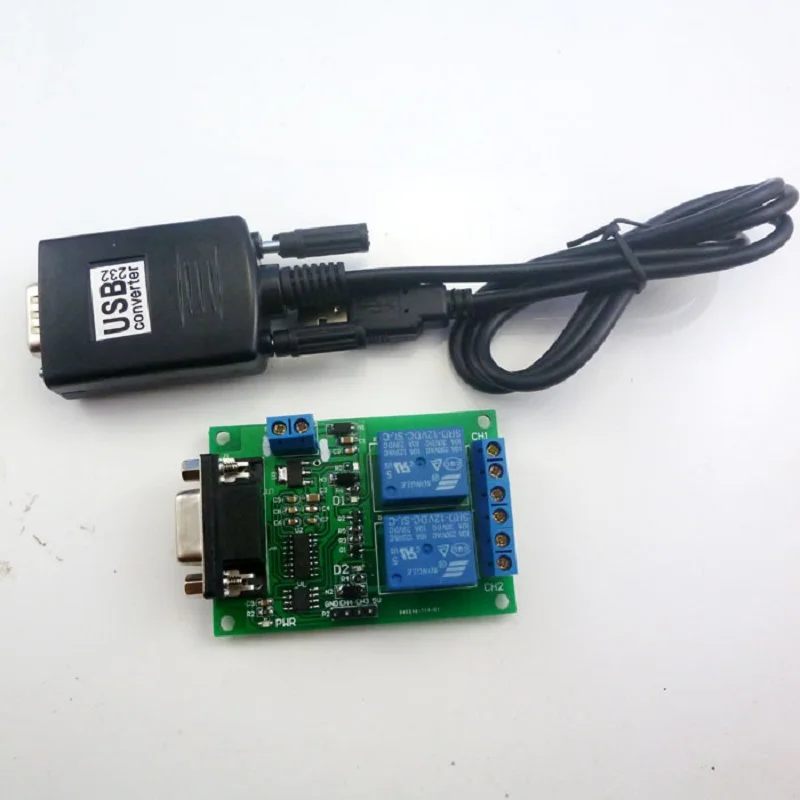

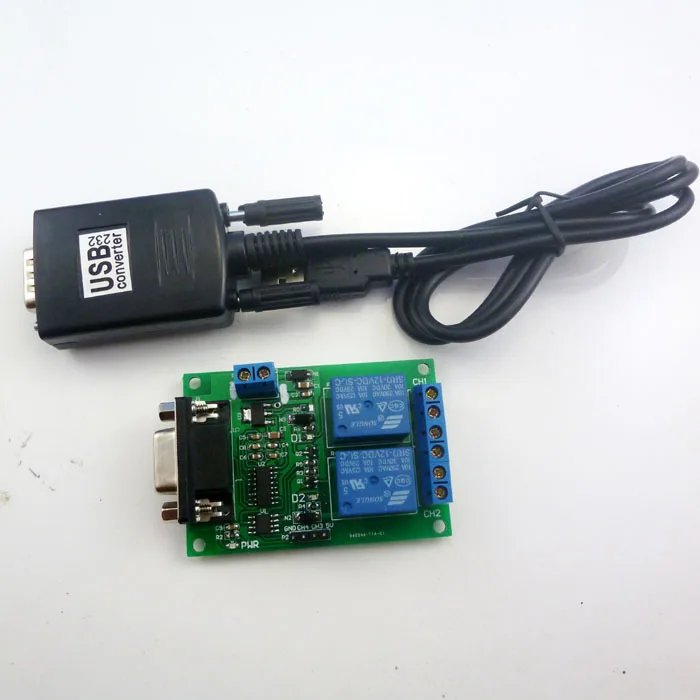

  Название продукта: DC 9V 12V 2Ch RS232 реле управления и USB к RS232 DB9 PC UART серийный порт для умного дома Бытовая техника мотор Реверсивный       Упаковка в комплекте: 1 xDC 9V 12V 2Ch RS232 релейная плата 1 xUSB к RS232 (PL2303 IC)

Описание:

2-канальный релейный модуль;   2 входа питания: 9-12 В постоянного тока.   Реле управления последовательными портами ПК RS232;   Индикатор питания: Светодиодный индикатор;   Выходная индикация: релейный выход с светодиодный индикатором, легко увидеть рабочее состояние реле;   Протокол связи: протокол UART, скорость передачи данных 9600kpbs, 8 бит данных, один стоп бит, отсутствие паритета. Каждая рамка данных содержит восемь байт. Двусторонняя передача данных.   Скорость передачи данных 9600 кбит/с, 8 бит данных, один стоп бит, нет четности. Каждая рамка данных содержит восемь байт.   Размер печатной платы: 71x47мм         1 команды управления:   1. Состояние чтения (чтение satus реле (вкл/выкл)   0x55 0x56 0x00 0x00 0x00 0x00 0x00 0xAB     2. Открыть реле (выполните эту команду, открыть реле, COM подключить к NO)   Канал 1 : 0x55 0x56 0x00 0x00 0x00 0x01 0x01 0xAD Канал 2 : 0x55 0x56 0x00 0x00 0x00 0x02 0x01 0xAE     3. Закрыть реле (выполните эту команду, закройте реле, отключите COM, и COM Подключите к NC)   Канал 1 : 0x55 0x56 0x00 0x00 0x00 0x01 0x02 0xAE Канал 2 : 0x55 0x56 0x00 0x00 0x00 0x02 0x02 0xAF     4. Переключение реле (разворот статуса реле, если COM подключится к NO, эти команды отключат COM к NO и обратят COM к NC и наоборот)   Канал 1 : 0x55 0x56 0x00 0x00 0x00 0x01 0x03 0xAF Канал 2 : 0x55 0x56 0x00 0x00 0x00 0x02 0x03 0xB0     5. Мгновенное реле (COM подключение к NO, отключение после 200 мс)   Канал 1 : 0x55 0x56 0x00 0x00 0x00 0x01 0x04 0xB0 Канал 2 : 0x55 0x56 0x00 0x00 0x00 0x02 0x04 0xB1     После того, как выдаст команду, будет иметь известность о возврате, 7-й байт известности о возврате означает satus of realy.   2 команды возврата     1. Открыть реле возврата (вернуть эту команду, означает COM подключение к NO)   Канал 1 : 0x33 0x3C 0x00 0x00 0x00 0x01 0x01 0x71 Канал 2 : 0x33 0x3C 0x00 0x00 0x00 0x02 0x01 0x72     2. Обратное реле закрывает (возврат этой команды означает, что COM отключение нет, и COM подключение к NC)   Канал 1 : 0x33 0x3C 0x00 0x00 0x00 0x01 0x02 0x72 Канал 2 : 0x33 0x3C 0x00 0x00 0x00 0x02 0x02 0x73   Руководство по эксплуатации, пожалуйста, спросите нас после покупки   Применение
Пульт дистанционного управления, система дистанционного измерения;
Беспроводной счетчик ; Умный дом, домашняя Автоматизация, умный дом;
Контроль доступа ;
Система идентификации ;
Сбор данных;
Бытовая техника ;
Интеллектуальная бытовая техника;

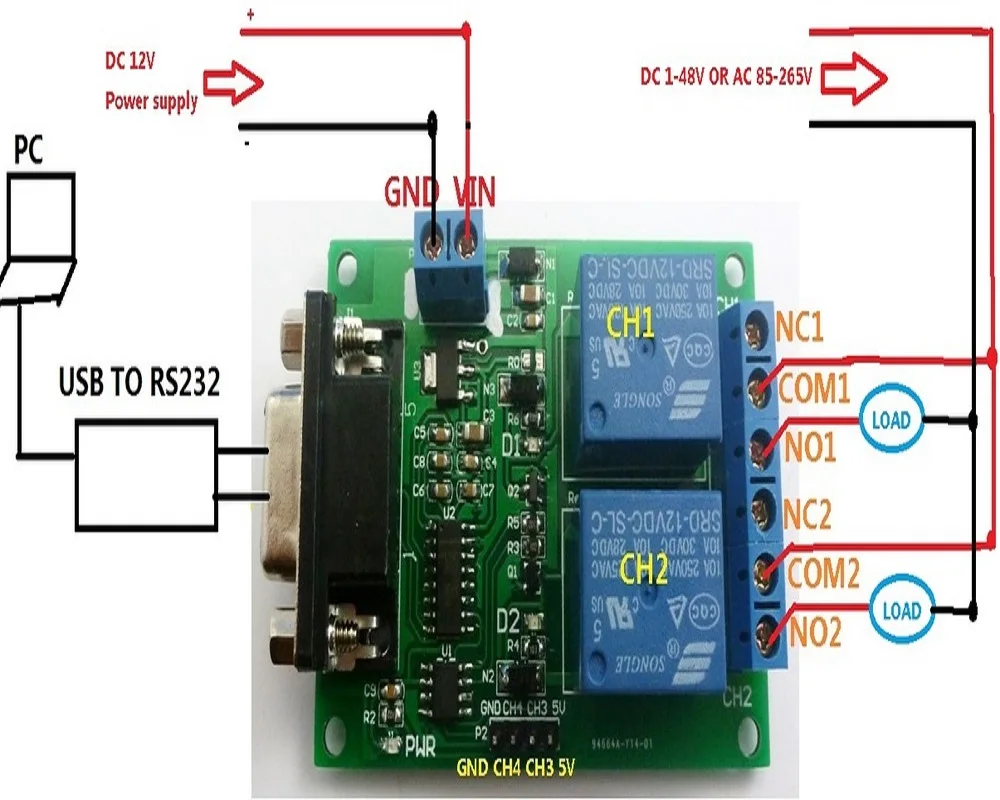

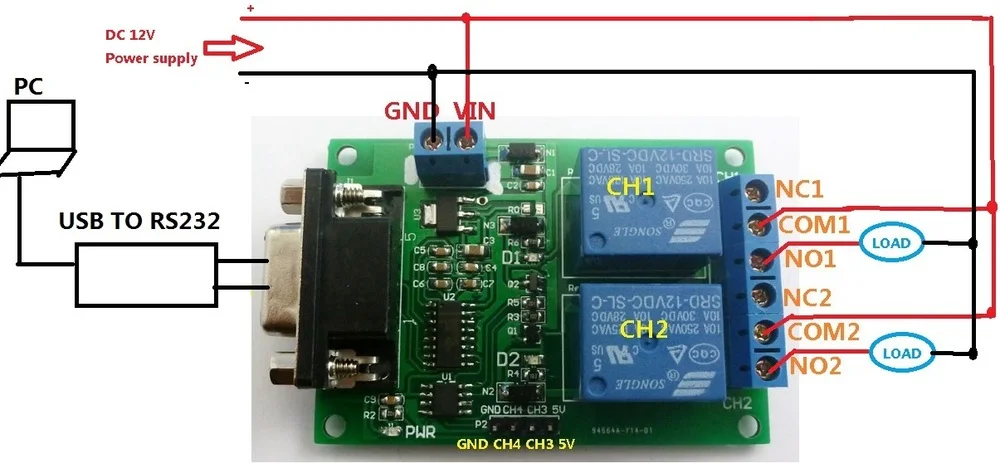

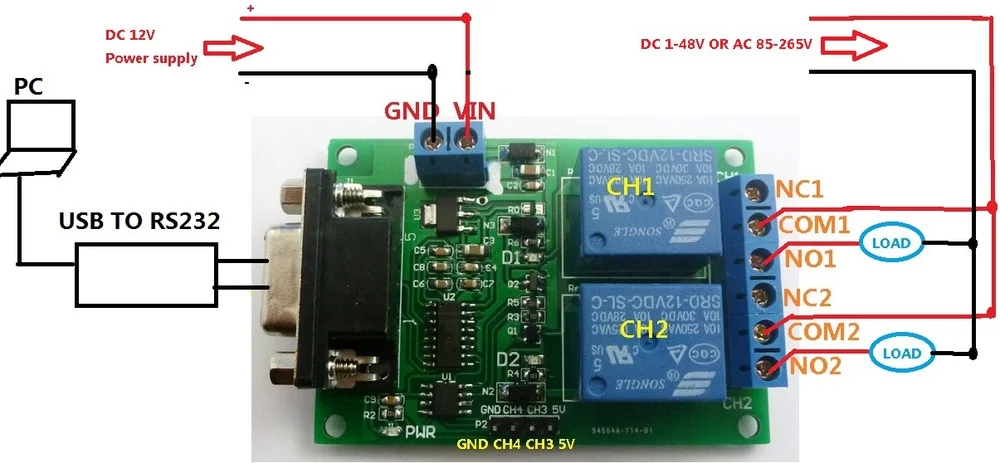

Система мониторинга ребенка;       Тип применения:   1 схема управления 12 В постоянного тока, схема проводки ниже. "Нагрузка" может быть светодиодный Прочее оборудование DC 12V    2 цепи управления постоянного тока 1-48 В или 85-265 В переменного тока, схема проводки ниже (Примечание: Если не нагрузка 12 В постоянного тока, нужен другой источник питания 12 В постоянного тока). "Нагрузка" может быть светодиодный свет, вентиляторы, двигатели и другое DC AC оборудование   Тестовое программное обеспечение: (только поддержка win xp (32/62) win 7 (32/62) Операционная система)
