USB DAQ одновременное 24-битное 8-канальное напряжение IEPE ADC аналоговый 128K для сбора

---

8 24-битная USB карта сбора данных

Описание

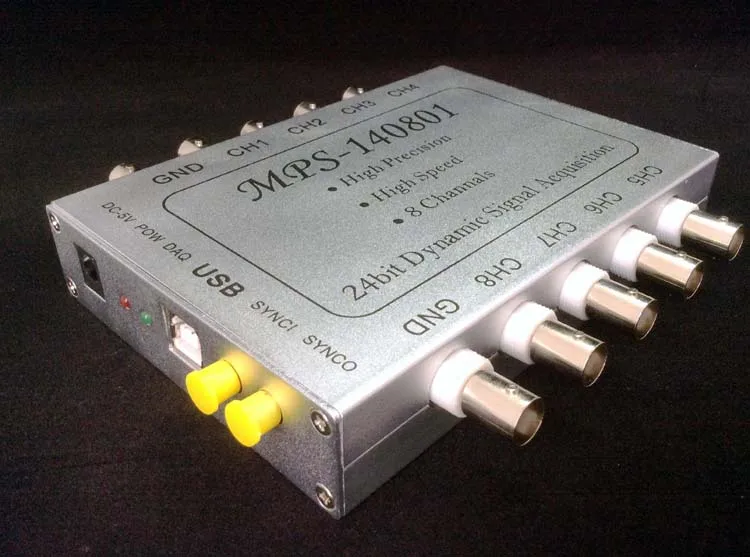

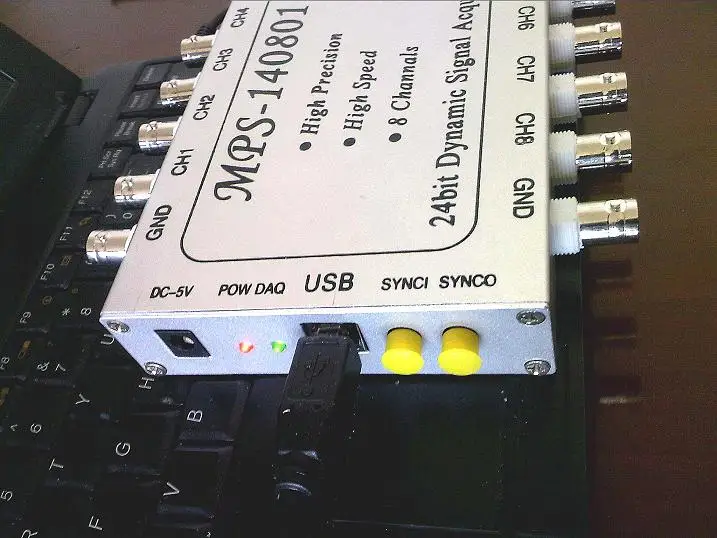

MPS-140801-это высокопроизводительная карта сбора сигнала на основе USB-шины. MPS-140801 имеет восемь больших диапазонов и высокую частоту выборки, низкий уровень шума, высокопроизводительные синхронные каналы приема сигнала. ± Диапазон 10 в для каждого канала, частота образцов до 128 КСП, и для обеспечения передачи в реальном времени на компьютер для отображения и анализа. Благодаря высокопроизводительной ADC и передовой технологии обработки сигналов DSP, MPS-140801 также имеет очень низкий уровень шума выборки при 1 Ksps Пике шума выборки-всего 0,00004 в частота образцов, полномасштабное отношение сигнал-шум до 500000. Многоканальная, высокая частота образцов, низкий уровень шума и синхронная выборка позволяет MPS-140801 удовлетворить потребности большинства проектов по приобретению сигналов в научных исследованиях с производством.

Высокоскоростной интерфейс шины MPS-140801 USB2.0 поддерживает функцию Plug and play и возможность горячей замены, отличный выбор для пользователей портативных систем. 192 K большой встроенный кэш FIFO может предотвратить потерю данных, обеспечить целостность сбора сигнала. Расширяя usb-интерфейс компьютера, а также одновременно подключайте до 10 MPS-140801 к компьютеру, тем самым увеличивая номер канала системы.MPS-140801Универсальная Кросс-платформенная библиотека динамических звеньев интерфейса в качестве функции вождения может работать в Win9X/Me, Win2000/XP/WIN7/WIN8 (поддерживает 32-битные и 64-битные системы) и другие широко используемые операционные системы, поддержка VB, VC, C + + Builder, Dephi, LabVIEW, Matlab, большинства языков программирования, четкое Программирование жесткого диска быстро и легко.MPS-140801 8 каналов напряжения-От-10 В до + 10 вMPS-140801-IEPEЭто специальное издание для приобретения датчиков IEPE (ICP). Он строится в режиме возбуждения постоянного тока и цепи кондиционирования сигнала, требуемой датчиком, может непосредственно собирать выходной сигнал датчика IEPE без необходимости внешнего кондиционера сигнала, но не может быть подключен к датчикам без IEPE. Плата может быть непосредственно подключена к большинству вибрационных и звуковых датчиков через терминал BNC. Используя программное обеспечение приложения, предоставленное с платой, вы можете немедленно получить сигнал сигнала и записать сигнал на файл жесткого диска для более позднего воспроизведения и обработки. Это эквивалентно покупке комплекта полной системы измерения.MPS-140801-M.Смешанный с 4 каналами напряжения и 4 каналами IEPE  ОсобенностиUSB шина:Высокоскоростная передача шины USB2.0, максимальная скорость передачи до 480 МБ/с.Поддержка горячей замены, подключи и работайAD:8-канальный полностью дифференциальный входной каналСинхронный отбор пробДиапазон напряжения:-От-10 В до + 10 вВходное сопротивление  1MΩЧастота дискретизации:128 K, 64 K, 32 K, 16 K, 8 K, 4 k, 2 K, 1 K, восемь регулируемыхРазрешениеЧастота образцов 128 K, пиковое значение шума <400 микровольт, безшумного разрешения 15,7 бит; шум RMS <60 микровольт, Эффективное разрешение 18,6 бит, 103дб SNR;Частота дискретизации 64 K, пиковое значение шума <250 микровольт, безшумного разрешения 16,2 бит; шум RMS <38 микровольт, Эффективное разрешение 19,0 бит, SNR 105дБ;Частота дискретизации 32 K, пиковое значение шума <150 микровольт, безшумного разрешения 17,0 бит; шум RMS <23 микровольт, Эффективное разрешение 19,8 бит, 109дб SNR;Частота дискретизации 16 K, пиковое значение шума <100 микровольт, безшумного разрешения 17,7 бит; шум RMS <16 микровольт, Эффективное разрешение 20,6 бит, 113дб SNR;Частота дискретизации 8 K, пиковое значение шума <70 микровольт, безшумного разрешения 18,4 бит; шум RMS <10 микровольт, Эффективное разрешение 21,3 бит, 115 дБ SNR;Частота дискретизации 4 K, пиковое значение шума <50 микровольт, безшумного разрешения 18,6 бит; шум RMS <9 микровольт, Эффективное разрешение 21,5 бит, 117дб SNR;Частота дискретизации 2 K, пиковое значение шума <40 микровольт, безшумного разрешения 18,9 бит; шум RMS <6 микровольт, Эффективное разрешение 21,8 бит, s/n 121дб;1 K частота образцов, пиковое значение шума <35 микровольт, безшумного разрешения 19,0 бит; шум RMS <5 микровольт, Эффективное разрешение 21,9 бит, SNR 123дб;Кэш-память●DAQ буфер: 192 K байт●USB FIFO: 1 K байтРабочая температура●0 °-85 °Области примененияПортативное измерительное и испытательное оборудованиеВысокоточный прием и запись сигналаАнализ вибрационных и звуковых сигналовРесурсы программного обеспеченияWindows95/98/NT/2000/XP/WIN7/WIN8 (поддерживает 32-битные и 64-битные системы) под драйвером generic DLL dynamic link library; поставляется с многофункциональным программным обеспечением для сбора сигнала и воспроизведения сигнала; см. Веб-сайт для получения других ресурсов информации.Аксессуары:[1] карта сбора сигнала[2] высоко экранированный usb-кабель для передачи данных;[3] сигнальные кабины 10 шт.[4] кабель передачи сигнала синхронизации;

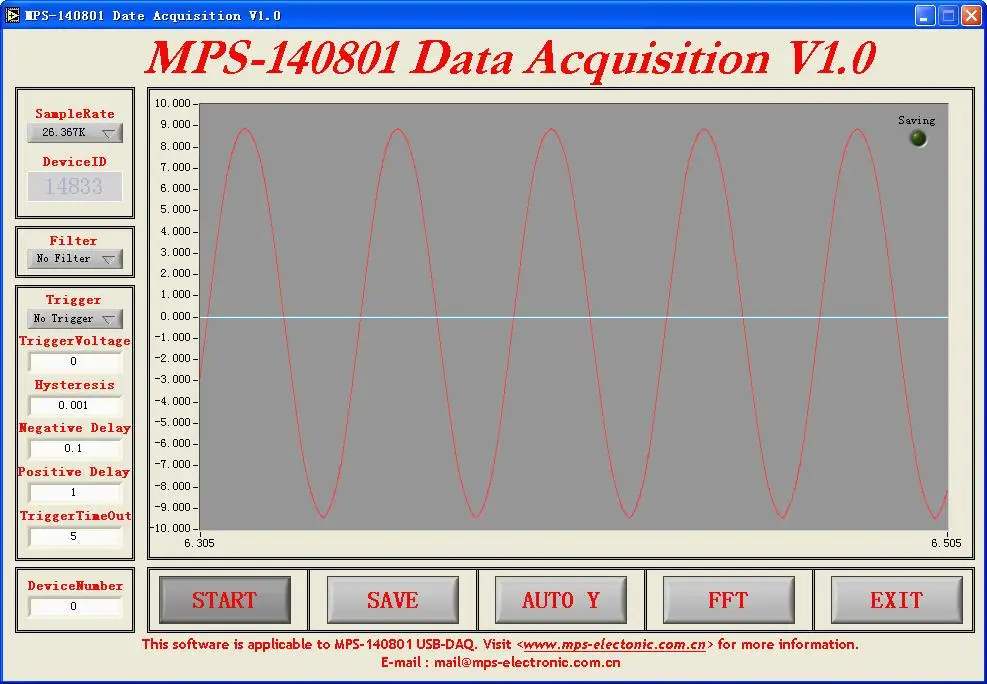

Поставляется с многофункциональным программным обеспечением для сбора данных скриншоты

Китайская версия программного обеспечения

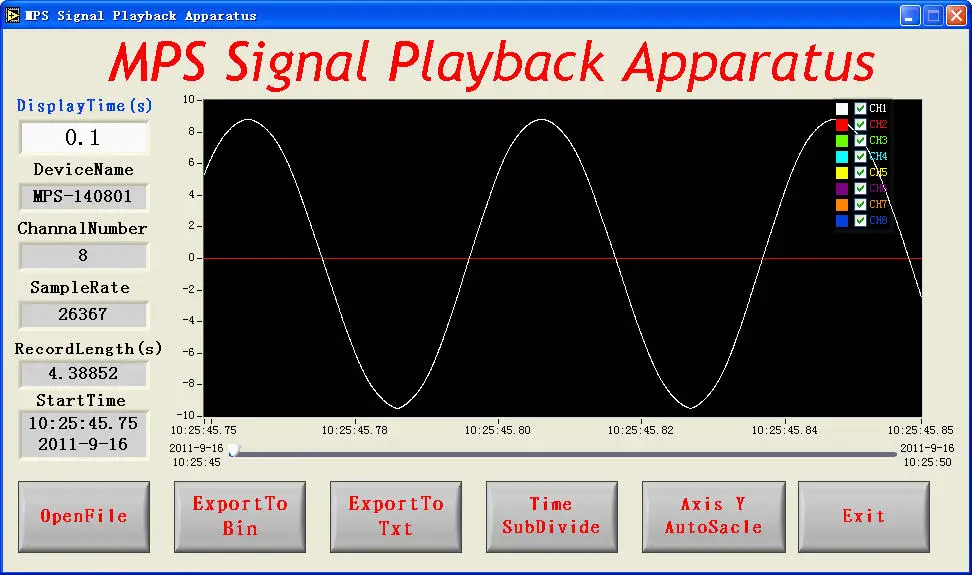

Поставляется с программным обеспечением для воспроизведения сигнала скриншоты
