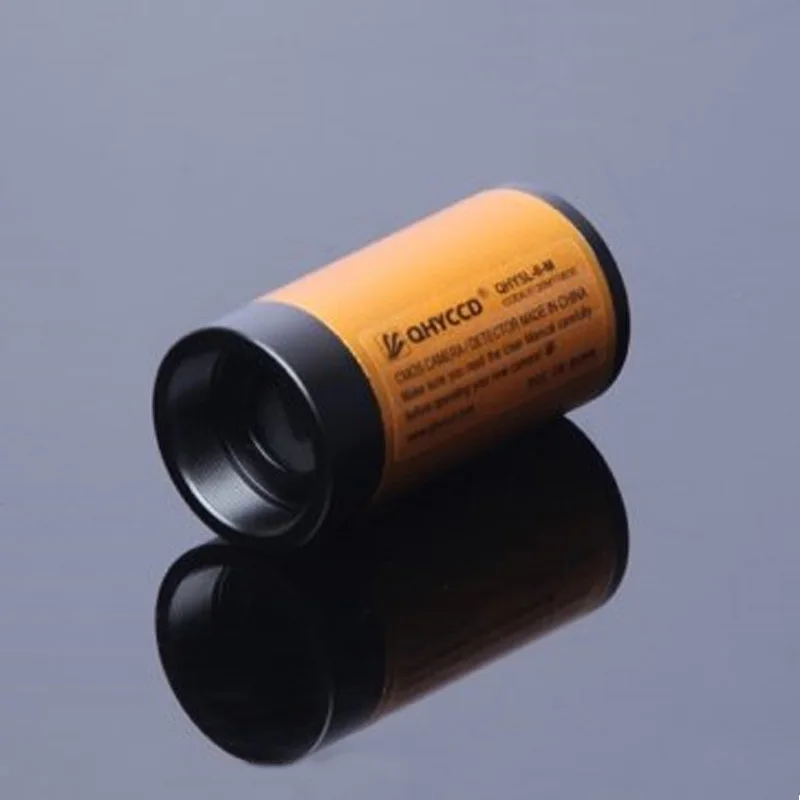

QHY 5P II C 5 0 мегапикселей 1/2. дюймовая CMOS камера с бесплатным 8 мм объективом

QHY 5P II C 5 0 мегапикселей 1/2. дюймовая CMOS камера с бесплатным 8 мм объективом

• Варианты товара

Сначала введите QHY5P - II-основной чип MT9P006, используемый в C. Чип состоит из 5 миллионов пикселей, 1/2.5 дюймовых КМОП-чипов последней модели. До того, как старая модель MT9P031, Старые чипы используются в некоторых других брендах, используемых в 5000000 мегапиксельной камере. Но MT9P006 эта чувствительность чипа относительно старого чипа, имеет очень большое улучшение. Индекс чувствительности старого чипа составляет 0,53 в/lu * сек. (V/lu * Этот индекс показывает, что время экспозиции SEC в течение 1 секунды, 1 lu, при освещении каждого пикселя для получения напряжения 0,53 V, Это некоторые из КМОП-чипов, обычно используемых маркеров чувствительности). И QHY5P - II-индекс чипа составляет 1,51 в/C lu * сек, что улучшает чувствительность в три раза. Так что относительно использования моделей MT9P031, должно быть четкое улучшение.

Тогда мы можем теоретически определить чувствительность QHY5P - II - C и QHY5L - II-сравнение производится на чувствительности C.QHY5L - II - C с использованием чипа типа MT9M034, теперь признан высокочувствительным цветным чипом CMOS, чувствительностью 5,48 V/lu * сек.

В связи с индексом чувствительности, это связано с размером пикселя. Из-за площади пикселя, чем больше такой же светильник пропорции, несомненно, будет производить больше заряда.Но для планетарной фотографии, большой означает, что меньшее соотношение размера пикселя.Поэтому необходимо использовать линзу barlow, чтобы продлить фокусное расстояние для достижения большего соотношения.И используйте линзу Барлоу, светильник рассеивается, изображение темнее. Поэтому не сравнивайте светильник с индексом чувствительности, и следует учитывать чувствительность каждой единицы.

Сначала рассчитаем QHY5P - II - C области пикселей, а область пикселей QHY5L - II - C

Пиксель QHY5P - II - C = 2,2*2,2 = 2,2 квадратных микрон
Пиксель QHY5L - II - C = 3,75*3,75 = 3,75 квадратных микрон

Таким образом, QHY5L - II - C QHY5P - II - C-Размер пикселя в 2,9054 раз

В соответствии с индикаторами чувствительности QHY5L - II - C, деленными на 2,9054 = 1,886 и 5,48 QHY5P - II - C составляет 1,51 QHY5P - II - C на единицу площади немного меньше, чем чувствительность QHY5L - II - C, вероятно, более 20% ниже. Это 20% потери, вероятно, от MT9P006 меньше пикселей, Небольшой микро объектив, фокусируется на эффективности потери луч светильник.Но учитывая, если увеличить линзу Барлоу, также может вызвать некоторые оптические потери.Поэтому QHY5P - II - C фактическая чувствительность, чем QHY5L - II - C, немного ниже, но не до 20%.Мы можем видеть на изображениях выше.QHY5P - II - C небольшой Размер пикселя, и 5 миллионов пикселей с высоким разрешением, является важным преимуществом более высокого разрешения.Пиксельные часы, однако, единица пикселя фотонного номера меньше, поэтому, если ваша более слабая цель, вам нужно больше кадров, чтобы получить сглаживание изображения. Таким образом, сводная информация выглядит следующим образом:

QHY5P - II - C по сравнению с QHY5L - 2 - C, в четыре раза больше количества пикселей, пиксель более тонкий, имеет сильную способность запечатлеть детали, но частицы изображения более очевидны. Нужно больше стека.
QHY5P - II - C еще одно преимущество заключается в том, что можно получить более Широкоформатные фотографии, без большой мозаики, потраченные на съемку и обработку после обработки, можно уменьшить нагрузку.

QHY5P - II - C хорошо справляется, поэтому должна быть относительно высокая яркость некоторых объектов, особенно Луны, солнца, планеты съемки также подходит для проекта QHY5P - II - C, хотите выпустить изображение с высоким пикселем и не любите работать с мозаикой влюбленных, это также хороший выбор.

 Флуоресцентный

Чип CMOS MT9P006
Стандартный размер CMOS 1/2.5 дюйма
2592*2592 эффективно
Размер пикселя 2,2*2,2 мкм
Прогрессивный Тип считывания сканирования
Электронный затвор затвора
Время экспозиции от 20 до 1 мин
Максимальная частота кадров, 2592*2592 7 2048*1536 кадров в секунду 11 кадров в секунду
1600*1200 FPS 16 1600*1200 22 FPS
640*480 63 FPS 320*240 63 FPS
1080 p 16 FPS 1080 p 30 FPS
Сочетание пикселей 1024*768 и 800*600 цветов BIN22
Пиковая Квантовая эффективность цвета: 48% 58% @ синий зеленый @ 62% красный
Аналого-цифровой преобразователь цифр 8 бит и 12 бит (выход)
Чувствительность 1,53 в/lu * s (550 нм)
Скорость чтения 48 пикселей МГц
Сам механический интерфейс окуляра размером 1,25 дюйма (Диаметр 31,6 мм)
22 мм Стеклянная цветная версия стандартного 680 нм инфракрасного торцевого фильтра
После захвата около 17,5 мм (с использованием стандартного стеклянного окна C)
Вес (фюзеляж) Всего 45 г (за исключением кольца)
Потребляемая мощность 0,64 Вт
RJ11 направляющая звезда интерфейс имеет, 6 игл
Интерфейс USB2.0 is
Стандартная версия фюзеляжа, интервал кольца, USB линия, Направляющая линия, 1,25 удлинитель

 Флуоресцентный

QHY5P - II Новое использование: Изображение зеркального HDR


Использование зеркала было видным, один из немногих может быть снят при широком дневном свете в одном из астрономических проектов.Недавно мы QHY5P - II - C тестировали пользователей Artyom изобрели новые методы обработки изображений HDR.Здесь, чтобы дать вам обзор:


Используя известность, зеркальную видимость, есть проблема или отводите известность для съемки, но центральная часть насыщенности экспозиции перехода к солнцу.Или пусть внутренняя часть солнечного излучения, но не видна.Поэтому нужно изображение двух групп разного времени экспозиции, затем позже в стеке.


Метод Artyom заключается в использовании QHY5P - II - C 5 миллионов как mr. Чжоу, характеристики цветового чипа с высоким разрешением внутри изображения зеленых пикселей, как центральная часть изображения, изображение красных пикселей, как известность изображения.Потому что зеркало было только 656,3 нм через длину волны Н-Альфа, и очень узкое, и длина волны светильник красный.Так что зеленые Пиксели на фоточувствительности редко, и фотографии много красных пикселей.Таким образом, когда изображение отображается на красных пикселях, светильник с зеленым пикселем не так просто.Таким образом, вы можете использовать фотографию HDR обработки известность и светильник.Обработка изображения может показать мяч в то же время на детали и известность.
(Популяризация знаний, для подавляющего большинства цветных чипов CCD/CMOS, это до 5 миллионов точек, 5 миллионов пикселей не красные, есть 5 миллионов, 5 миллионов, зеленый, синий 5 миллионов пикселей. Согласно заказу BAYER, четверть из них-красные пиксели, четверть-синие пиксели, 2/4-зеленые. Так что для 5000000 мегапиксельной камеры, его красные пиксели 1,25 миллиона, зеленые пиксели 2,5 миллиона, синий 1,25 миллиона пикселей)


Из-за использования зеленых и красных пикселей, этот метод, когда дело с надеждой, что разрешение камеры, чем выше, тем лучше.QHY5P - II - C только для удовлетворения требований.

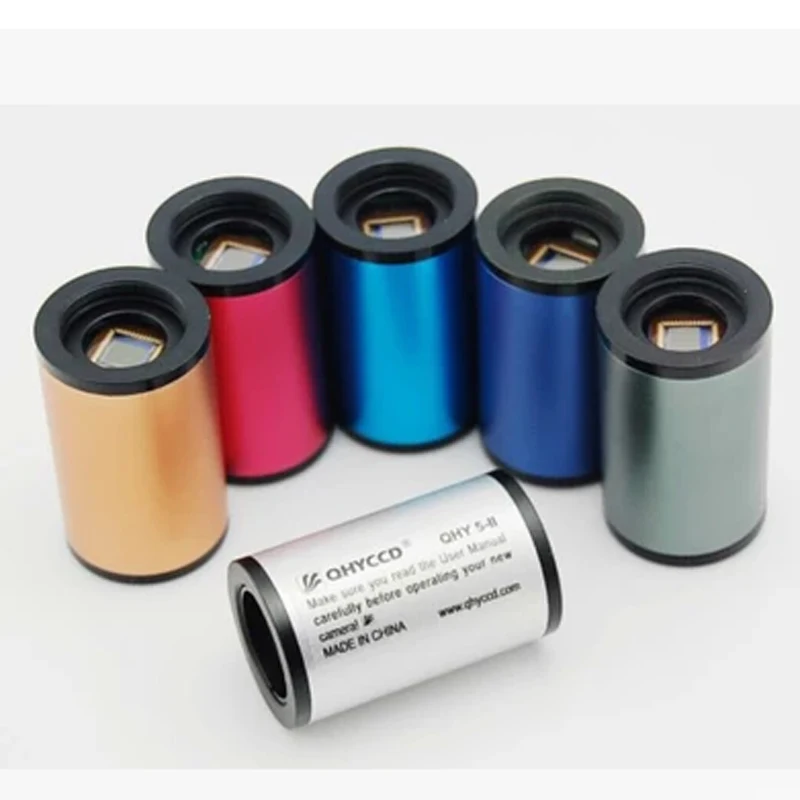

QHY5 - II серии камер в то же время, в настоящее время редко достигается пусть PST известность один из фокусировки объектива камеры.Поскольку PST является фокусным расстоянием в положении камеры, близком к экспорту окуляра, обычная камера не достигает фокуса.Когда-либо видели некоторых поклонников, чтобы позволить PST сфокусироваться, будет отрезан кусок окуляра PST.Теперь используйте серии QHY5 - II различных моделей из-за уникального дизайна окуляра диаметром 1,25 дюйма. Можно реализовать идеальный фокус.
