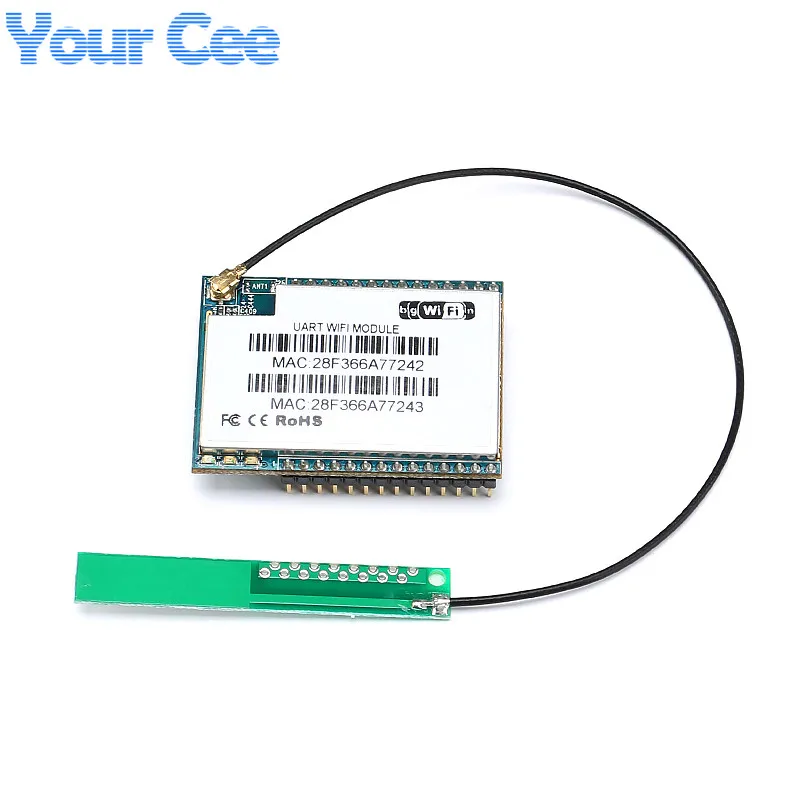

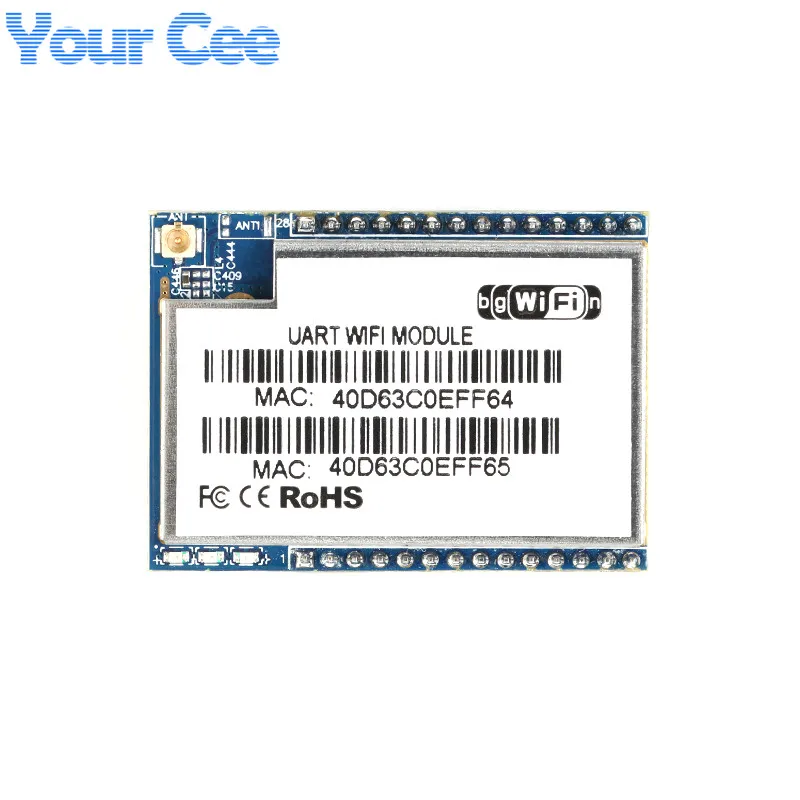

5 шт. HLK RM04 Uart серийный порт в Ethernet Wi Fi беспроводная сеть модуль конвертации с

---



1. Краткое введение

1). Этот продукт является встроенным модулем, основанным на универсальном сетевом стандарте последовательного интерфейса, встроенным стеком протоколов TCP/IP, позволяя пользователю последовательный порт, Ethernet, беспроводная сеть (wifi) интерфейс между преобразованиями.

2). Через модуль HLK-RM04 традиционные серийные устройства не должны менять какую-либо конфигурацию; данные могут передаваться через Интернет-сеть. Обеспечить быстрое решение для последовательных устройств пользователей для передачи данных через Ethernet.

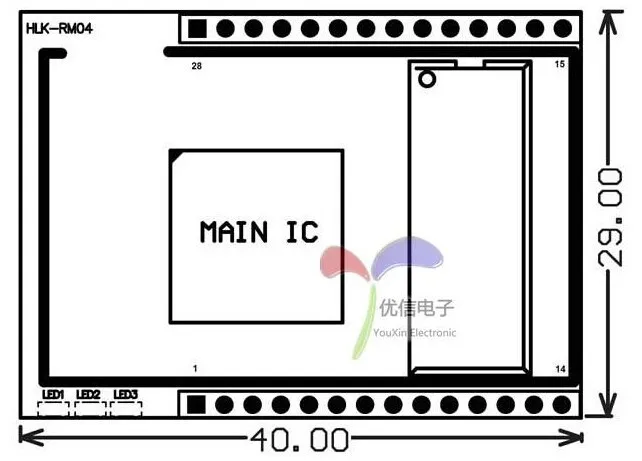

  2. Суммировать   1). Последовательный Wi-Fi, последовательный Ethernet, Ethernet-WIFI, Многофункциональный модуль, модуль последовательного соединения, упрощает доступ к сети, полностью прозрачная двусторонняя передача данных, обеспечить максимальное ограничение удобства использования и совместимости. 2). Модуль интегрирован 10/100 м адаптивный интерфейс Ethernet, скорость передачи данных до 230,4 кбит/с. 3). Благодаря всемирной программе лучших поставщиков чипов Ralink сырье используется крупными производителями TDK/Murata для обеспечения стабильной и надежной основы. 4). Надежное ядро системы, применяется для безопасности и длительной работы системы 5). Размер: 40*29 мм (меньше, чем 0ne-third от кредитной карты) 6). Рабочая температура:-25 ~ 75 °C. 7). Встроенный 360 M MIPS CPU, 16 M RAM и 4 M FLASH и беспроводной baseband и RF фронтальный, а также различные периферийные шины. 8). Есть Сертификация CE и FCC, Поддержка IEEE 802,11 b/g/n, поддержка прозрачного режима передачи. 9). Поддержка подавляющего большинства методов и алгоритмов шифрования WIFI, WEP/WAP-PSK/WAP2-PSK/WAPI, encipher Тип: WEP64/WEP128/TKIP/AES 10). Предоставьте по + конфигурацию набора инструкций, предоставляя дружественную веб-страницу конфигурации, настроенную через веб-сайт. 11). Встроенная антенна и внешняя антенна. 12). Поддержка режима беспроводной точки доступа и режима станции, реальная аппаратная точка доступа, поддержка всех подключений Wi-Fi к системе iphone и android и так далее, поддержка точки доступа и станции онлайн одновременно. 13). Дополнительный TCP сервер/TCP клиент/UDP режим работы, Поддержка множества сетевых протоколов: TCP/UDP/ARP/ICMP/HTTP/DNS/DHCP. 14). Поддержка DHCP для автоматического получения IP, поддержка устройства для назначения IP, когда модуль работает в режиме AP. 15). Серийная скорость регулируется, максимальная-до 230400.     3. Другие параметры   1). Индикатор состояния индикатор состояния 2). Экологическая Стандартная рабочая температура:-20-70 градусов по Цельсию 3). Рабочая влажность: 10%-90% относительной влажности (без конденсации) 4). Температура хранения:-40-80 градусов по Цельсию 5). Влажность хранения: 5%-90% относительной влажности (без конденсации) 6). Дополнительные свойства полосы частот опционально: 20 МГц, 40 МГц, автоматический   4. Механические Размеры   HLK-RM04 Механические Размеры (мм) показаны на следующем рисунке:   5. Особенности: Полная Функция беспроводного маршрутизатора:   1). Поддержка 5 типов режимов работы: AP, Client, Repeater, Bridge, Router 2).Режим AP-Рабочий режим по умолчанию. В этом режиме устройство работает как точка беспроводного доступа, поддержка plug-and-play и не требует настройки. 3).Режим маршрутизатора-В этом режиме устройство эквивалентно беспроводному маршрутизатору, проводные интерфейсы могут использоваться как WAN, беспроводные, используемые в качестве LAN. Несколько беспроводных клиентов могут поделиться широкополосной линией для поиска в Интернете. 4).Режим повторителя-Используйте функцию радиосвязи устройства, добивайтесь повторения и усиления радиосигнала и формируйте новую область радиосвязи, в конечном итоге достигая цели расширения покрытия беспроводной сети. 5).Режим моста-С функцией соединения оборудования, во-первых, модуль RM04 устанавливает беспроводное соединение с самой передней беспроводной сетью, затем посылает беспроводной сигнал, в то же время, формирует новое беспроводное покрытие, сигнал слабый и сигнал слепой точки можно эффективно решить. 5).Клиентский режим-AP для работы в этом режиме для основного AP-это беспроводной клиент, эквивалент карты беспроводной сети.   6. Интерфейс контактов   Штырь этого продукта, как показано выше, определяется следующим образом: Описание направления функции 1 VDD5V A 5 вход питания 2 GND Power ground 3 GND G серийная отправка 4 3,3 В I 3,3 В выходная мощность 5 LINK1 I/O Net gape 1 светодиодный индикатор 6 USB_P USB сигнала 7 USB_M USB сигнал 8 I2S_SD I2C DATA/GPIO 9 I2S_CLK I2C CLK/GPIO 10 GIOP0 I/O Универсальный GPIO 11 TXOP1 I/O Net gape 1 TX-P 12 TXON1 I/O Net gape 1 TX-N 13 RXIP2 I/O Net gape 2 RX-P 14 RXIN2 I/O Net gape 2 RX-N 15 RXIN1 I/O Net gape 1 RX-P 16 RXIP1 I/O Net gape 1 RX-P 17 TXON2 I/O Net gape 2 TX-N 18 TXOP2 I/O Net gape 2 TX-P 19 RTS_N I все функциональные серийные RTS 20 UART_RX I простой серийный RX 21 UART_TX O простой серийный TX 22 RXD I все функциональные серийные RX 23 LINK2 I/O Net gape 2 LED I/O indicte 24 CTS_N O все функциональные серийные CTS 25 RIN I GPIO 26 TXD O все функциональные серийные TX 27 1,8 в Выходная сеть gape 1,8 в 28 VDD5V мощность в 5 V вход   HLK-RM04 сеть преобразования модуль антенны ссылка: Http:/store/product/5-pcs-WIFI-2-4G-4dbi-Module-Antenna-IPX-IPEX-WIFI-Connector-Internal-Antenna/1089303_32262602563.html
