Высокое качество DY20 130 Вт-150 Вт Reci Co2 лазерный источник питания для W6, W8, Z6 и Z8 reci Co2 лазерной трубки

1. Высокая эффективность

2. Система защиты

3. Хорошая производительность

4,10000 часов работы

Гарантия: 1 год

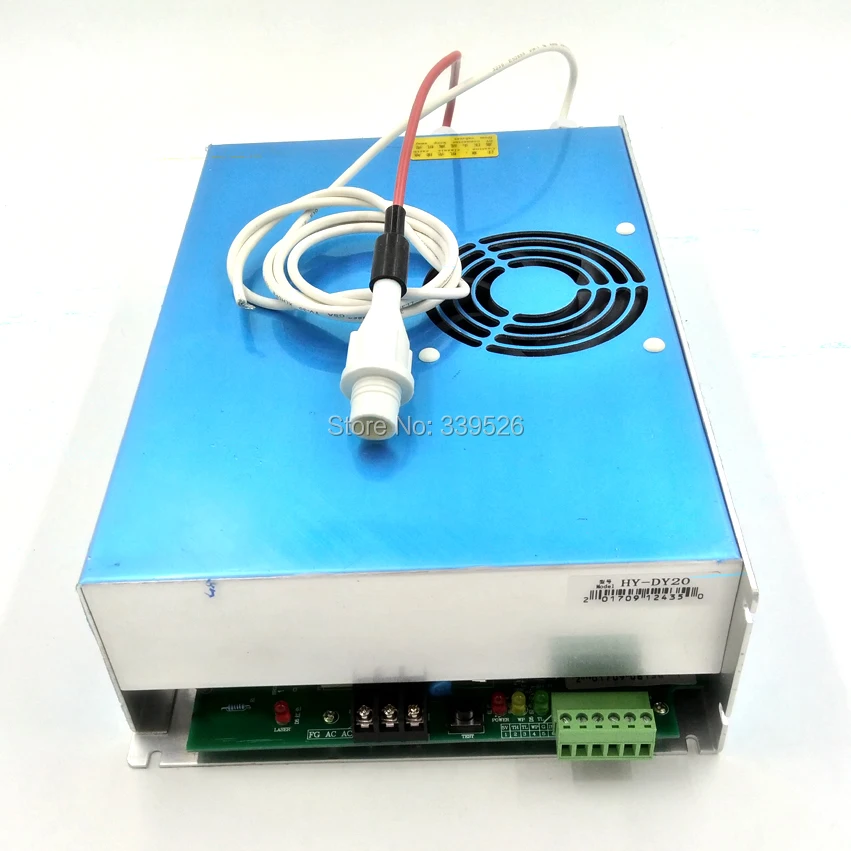

Марка и модель: HY-DY20 130 Вт ~ 150 Вт

Продукт отличается отличным качеством и разумной ценой, стабильной производительностью, улучшением эффективности передачи и быстрым разрывом.

Производительность и время обслуживания лазерной трубки будут улучшены, когда СО2 лазерная трубка питания оснащен, который подходит

HY-DY20 имеет небольшой размер, быстрый отклик, который подходит для лазерной трубки Reci W6 w8 и Z6 z8

Главная особенность>

1. Форма этого источника питания тонкая, которая специально разработана для специальной лазерной трубки. Источник питания делает лазерную трубку более крупной и стабильной.

2. Быстрый ответ: он может увеличить мощность лазера и продлить срок службы лазерной трубки.

3. Простое управление: запуск и остановка лазера могут быть легко контролированы уровнем TTL.

4. Этот источник питания Имеет выходную защиту от открытого замыкания.

5. Этот источник питания имеет TTL сигнальную индикацию, водную индикацию сигнала и лазерную индикацию выхода.

6. Этот источник питания имеет кнопку, чтобы проверить его работу должным образом.

7. Применение: скульптура и акрил, ткань, двухцветный лист и резина и т. д.

Технические параметры>

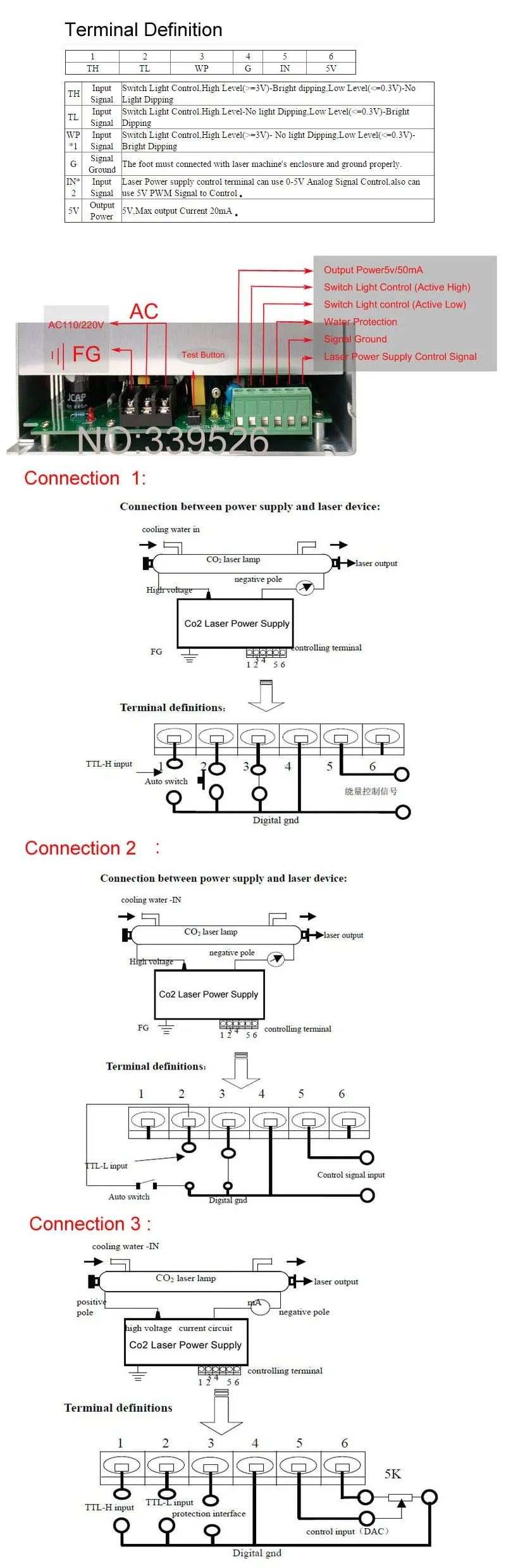

Соединение между картой лазерного контроллера и источником питания

Инструкция по питанию>

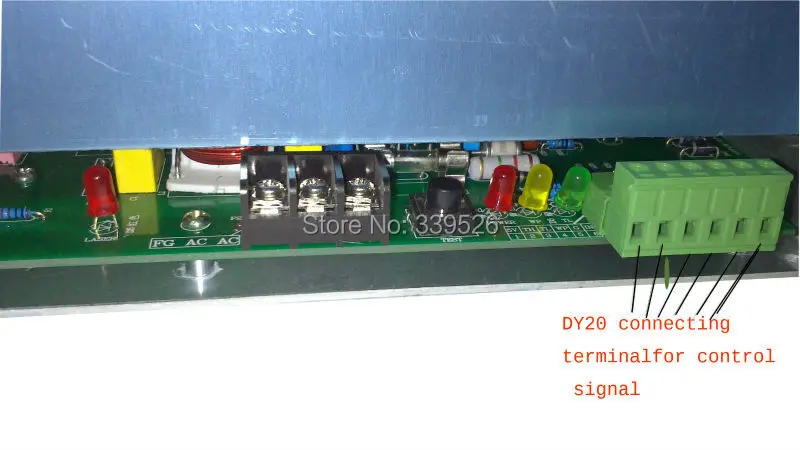

I. Инструкция для подсоединения провода контрольного конца

1) Footer 1-5 в источник питания. (Не требуется при соединении основной пластины. Используется при регулировании

Мощность с потенциометром и ток 5 В должны быть менее 10 мА.

2) TH. TL относится к высокому и низкому уровню мощности соответственно, и WP относится к воде

Защита.

3) футер 5G относится к земле, и 6 относится к входному концу.

4) при подключении контрольной пластины Подключите световой сигнал с footer2 in

5) PWM также может использоваться в футере 6, но пик пульса должен достигать 5 В, и частота должна быть выше 20 K.

6) для тестирования: 3, 4 и 5 находятся в коротком замыкании (или 4, 5 находятся в коротком замыкании и 3,

5 подключены к переключателю), Центр потенциометра соединен с 6 дюймов, и

Два других конца соединены с 5 В и заземлением (1 и 5) соответственно.

7) высокий уровень мощности контролирует свет, 1 и 2 подключены, и 4 и 5 находятся в

Защита воды.

8) не предлагается управлять лазерной мощностью с высоким

Частотная Модуляция, потому что это повлияет на срок службы

Лазер.

9) модель применима к лазеру W4, необходимо регулировать и использовать

Ток в соответствии с инструкциями лазера.

II. Инструкция по проводу питания

Примечание: Таблица 10A относится к требованию к соединительному проводу, но не к фактическому рассеиванию энергии.

III. Инструкция для лазерной соединительной проволоки

1) Положительная красная линия с высоким напряжением подключена к лазерному хвосту

2) отрицательная белая линия подключена к лазерному выходному окну

IV. Ограничение тока

Для ограничения рабочего тока потенциометр (находится в нижней части источника питания) должен поворачиваться против часовой стрелки (см. Схему схемы на нашем веб-сайте: www.recilaser.com). Ограничьте Максимальный выходной ток, так как он регулируется в инструкции по эксплуатации. Рабочий ток должен быть ограничен перед поставкой.

V. Линейная шкала между входным сигналом и выходным током

Поверните потенциометр, линейная шкала будет изменена: например, когда входной сигнал 0-5 В, выходной ток 0-40 мА. Или когда входной сигнал 0-2 в, выходной сигнал 0-40 мА.

Примечание: Когда потенциометр отключен слишком сильно, реальный выходной ток будет снижен тем же входным сигналом.

VI. Использование тока

Стандарт использования для нашего источника питания составляет менее 220 В, 50 Гц. Колебание входного напряжения и частоты повлияет на рабочий ток, предоставляемый источником питания, эффективность является линейной. Нестабильное входное напряжение повлияет на выходную мощность лазерной трубки. Колебание входного напряжения не влияет на срок службы лазера, если только ток, обеспечиваемый источником питания, не превышает ограничение тока.
