CNC 7 5квт AC Серводвигатель системы Delta 400V 47.74NM 1500r/min 180 мм Keyway ECMA-L11875R3 + ASD-A2-7543-M |

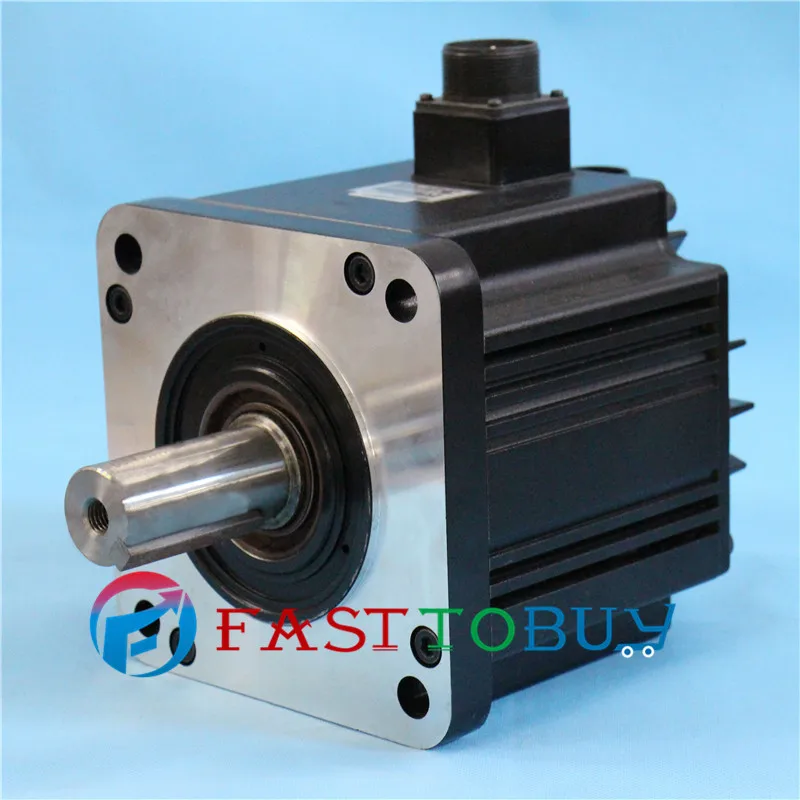

Модель

ECMA-L11875R3

Название продукта

Электронный коммутационный мотор

Тип сервопривода

Сервопривод переменного тока

Название серии

A2

Номинальное напряжение

400 В

Тип кодировщика

Инкрементный тип, 20 бит

Размер рамы двигателя

180 мм

Тип диаметра вала и сальника

Keyway (с фиксированными винтовыми отверстиями), w/o тормоз с сальником

Стандартный диаметр вала

3 = 42 мм

Номинальная выходная мощность

7500 Вт

Номинальный крутящий момент (N-m)^{* 1}

47,74

Максимальный крутящий момент (N-m)

119,36

Номинальная скорость

1500 об/мин

Макс. Скорость

3000 об/мин

Номинальный ток (А)

27,3 A

Макс. Мгновенный ток (А)

68,3 A

Номинальная мощность (кВт/с)

159,7

Инерция ротора (× 10-4 кг. М²)

142,7

Механическая постоянная (мс)

0,77

Постоянный крутящий момент-KT (N-m/A)

1,75

Постоянное напряжение-KE (мВ/(р/мин)

66,4

Сопротивление арматуры (Ом)

0,06

Индуктивность арматуры (mH)

1,7

Электрическая постоянная (мс)

28,29

Класс изоляции

-

Сопротивление изоляции

> 100 м ом, постоянный ток 500 в

Прочность изоляции

2,3 k Vac, 1 сек

Вес (кг) (без тормоза)

40,5 кг

Радиальная Максимальная нагрузка (N)

1764

Макс. Нагрузка (N)

588

Номинальная мощность (кВт/с) (с тормозом)

156,6

Инерция ротора (× 10-4 кг. М²) (С тормозом)

145,5

Механическая постоянная (МС) (с тормозом)

0,79

Уровень вибрации (мкм)

15

Рабочая температура

0 ~ 40 градусов Цельсия

Температура хранения

-10 ~ 80 градусов по Цельсию

Рабочая влажность

20% до 90% относительной влажности (без конденсации)

Влажность хранения

20% до 90% относительной влажности (без конденсации)

Вибрационная Емкость

2,5 г

IP рейтинг

IP65

Утверждения

CE UL

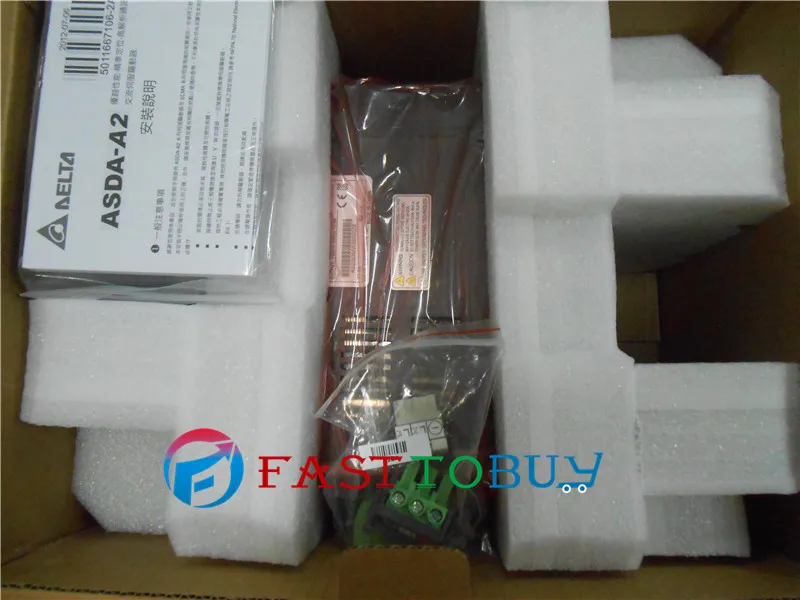

Модель

ASD-A2-7543-M

Название продукта

Серводвигатель переменного тока

Серия

A2

Тип модели

Закрытые E-CAM CANopen

Мощность

Входное напряжение

24 В постоянного тока, ± 10%

Входной ток

1,66 A

Входная мощность

39,85 Вт

Мощность основной цепи

Трехфазный, 380 ~ 480 В переменного тока, ± 10%

Непрерывный выходной ток

30 дужек

Метод охлаждения

Вентилятор охлаждения

Разрешение датчика (разрешение серводвигателя)

Инкрементный Тип: 20 бит (1280000 p/rev); абсолютный Тип: 17 бит (1280000 p/rev)

Управление основной схемой

Управление SVPWM (модуляция ширины импульса вектора пространства)

Режим управления

Авто/руководство

Динамический тормоз

Внешний

Положение

Контроль

Режим

Макс. Входной пульс

Частота

Макс. 500 Kpps/4 Mpps (линейный драйвер), макс. 200 Kpps (открытый коллектор)

Импульсный тип

Пульс + направление, фаза + B фаза, CCW Pulse + CW pulse

Источник команд

Внешний импульсный поезд/внутренние параметры

Стратегия сглаживания

Фильтр с низким и P-curve

Передаточное отношение E-gear

E-gear ratio N/M multiple N: 1 ~ 32767, M: 1: 32767 (1/50 <N/M <25600)

Предел крутящего момента

Настройки параметров

Компенсация форварда

Параметры настройки

Скорость

Контроль

Режим

Аналоговый

Команда

Вход

Напряжение

Диапазон

0 ~ ± 10 В постоянного тока

Вход

Сопротивление

10 кОм

Время

Постоянная

2,2 us

Диапазон контроля скорости^{* 1}

1: 3000

Источник команд

Внешняя аналоговая команда/регистр

Стратегия сглаживания

Фильтр с низким проходом и s-кривой

Предел крутящего момента

С помощью настройки параметров или аналогового ввода

Полоса пропускания

Максимум 1 кГц

Точность скорости * 2

0.01% или менее при 0-100% колебаниях нагрузки

0.01% или менее при ± 10% колебании мощности

0.01% или менее при колебании температуры окружающей среды от 0 до 50 градусов по Цельсию

Крутящий момент

Контроль

Режим

Аналоговый

Команда

Вход

Напряжение

Диапазон

0 ~ ± 10 В постоянного тока

Вход

Сопротивление

10 кОм

Время

Постоянная

2,2 us

Источник команд

Внешняя аналоговая команда/регистр

Стратегия сглаживания

Фильтр низких частот

Операция ограничения скорости

С помощью настройки параметров или аналогового ввода

Аналоговый выход монитора

Сигнал монитора может устанавливаться по параметрам (Диапазон выходного напряжения: ± 8 в)

Интерфейс связи

RS-232/RS-485/USB
