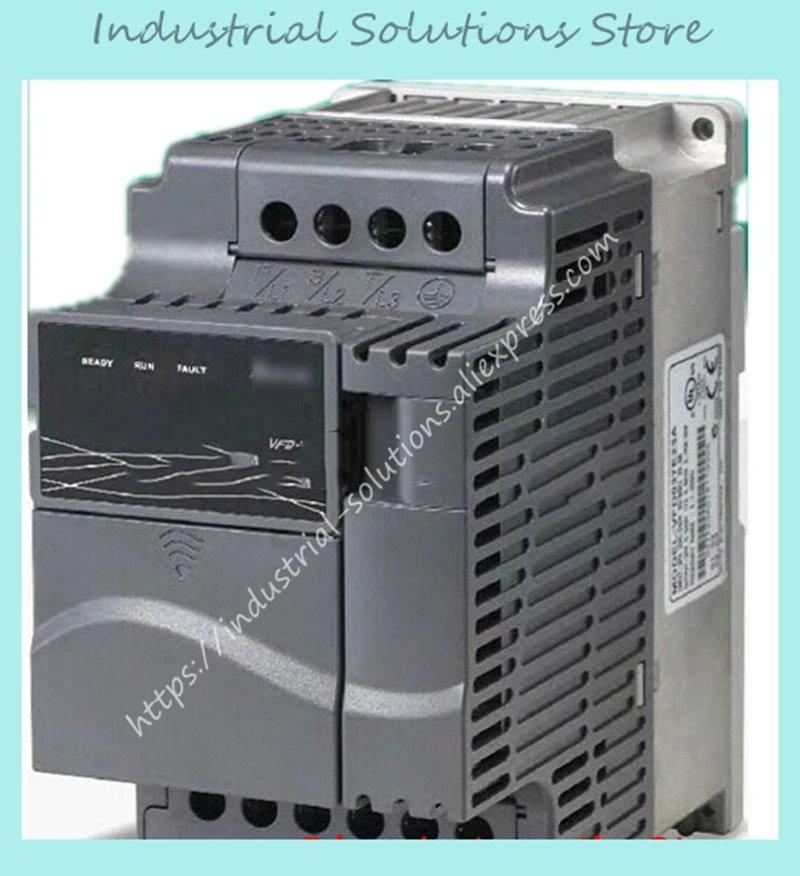

Новый оригинальный 1-фазный инвертор с 220 В на 3 фазы E-series VFD002E21A 0 ~ 240 600 А 200 Гц Вт л.с.

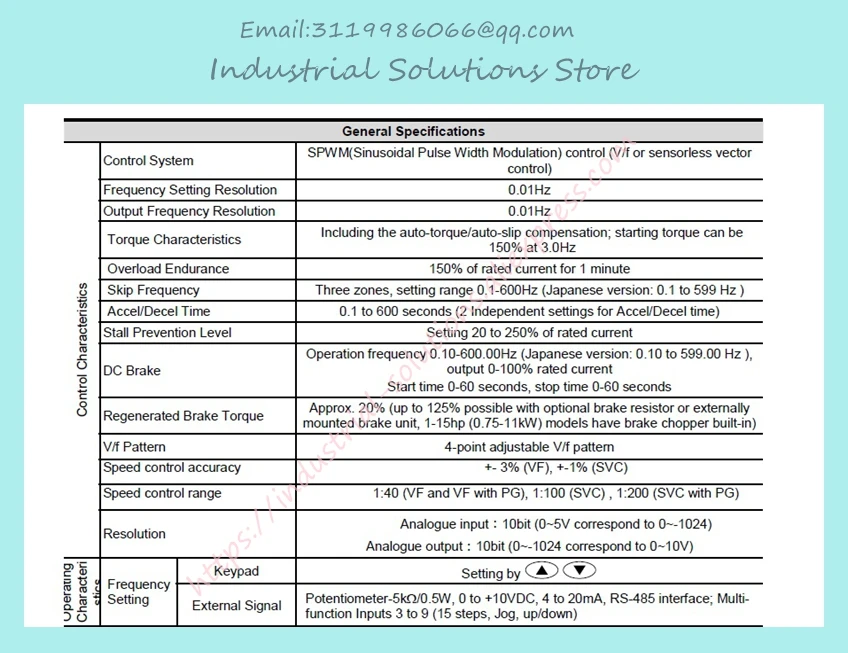

Характеристики управления

Система управления

SPWM (Синусоидальная модуляция ширины импульса) контроль (V/f или Бессенсорное векторное управление)

Разрешение настройки частоты

0,01 Гц

Выходное разрешение частоты

0,01 Гц

Характеристики крутящего момента

В том числе авто-крутящий момент/Авто-компенсации скольжения; Пусковой крутящий момент может быть 150% при температуре не выше 3,0 Гц

Защита от перегрузки

150% номинального тока в течение 1 минуты

Частота пропуска

Состоит из трех зон, диапазон настройки 0,1 ~ 600 Гц

Accel/Decel Time

0,1 до 600 секунд (2 независимая установка ускоренный/Decel время)

Уровень профилактики ларек

Установка от 20 до 250% номинального тока

Торможение постоянного тока

Рабочая частота 0,1 ~ 600,0 Гц, выход 0 ~ 100% Номинальный ток

Время начала 0 ~ 60 секунд, время остановки 0 ~ 60 секунд

Восстановленный тормозной момент

Приблизительно 20% (до 125% возможно с дополнительным тормозным резистором или внешним тормозным блоком, 1-15 л.с. модели (Встроенный тормозной измельчитель)

V/f узор

Регулируемый V/f узор

Рабочие характеристики

Настройка частоты

Клавиатура

Настройка «вверх» «вниз»

Внешний сигнал

Potentiometer-5k Ом/0,5 W, 0 до + 10VDC, на возраст от 4 до 20mA, RS-485 интерфейс; Многофункциональные материалы для детей от 3 до 9(15 шагов, для пробежек, вверх/вниз)

Сигнал настройки операции

Клавиатура

Набор для запуска и остановки

Внешний сигнал

2 провода/3 провода (FWD, REV, EF), JOG operation, RS-485 последовательный интерфейс (MODBUS), программируемый логический контроллер

Многофункциональный входной сигнал

Многошаговый выбор 0-15, Jog, accel/decal ингибиторы, 2 accel/деколь переключатели, счетчик, внешний базовый блок (NC,NO), axxiliary мотор управления является недействительным, выбор ACI/AVI/AUI, сброс драйвера, Настройка клавиш вверх/вниз, выбор раковины/источника (-NPN/PNP)

Многофункциональная Выходная индикация

Привод переменного тока, частота достигается, ненулевая частота, базовый блок, индикация неисправности, локальный/Удаленный, индикация, вспомогательный выход двигателя, привод готов, сигнализация перегрева, аварийная остановка и выбор статуса входных терминалов (NC/NO)

Аналоговый выходной сигнал

Выходная частота/ток

Выход сигнала тревоги

Контакт будет включен при неисправности диска (1 форма C/изменение контакта или 1 выход открытого коллектора)

Функции работы

Встроенный PLC, AVR, accel/decal S-Curve, защита от перенапряжения/перегрузки по току, 5 записей неисправностей, обратное торможение, мгновенное отключение питания, торможение постоянного тока, автоматическая компенсация крутящего момента/скольжения, автоматическая настройка, регулируемая несущая частота, ограничения выходной частоты, блокировка параметров/сброс, векторное управление, PID контроль, внешний счетчик, MODBUS связь, ненормальный сброс, Аномальный повторный запуск, энергосбережение, функция сна/пробуждения, управление вентилятором, выбор источника частоты 1/snd, комбинация источника частоты 1/2.

Функции

Перенапряжение, Перегрузка по току, под напряжением, под током, внешняя неисправность, перегрузка, Заземление перегрева, Электронная тепловая, IGBT короткого замыкания, PTC

Дисплей клавиатуры

6-ключ, 7-сегментный светодиодный с 4-разрядный, 5 Статус светодиодный, Мастер частота, выходная частота, ток на выходе, изготовленные на заказ блоки, значения параметров настройки и замком, неисправностей, запуск/остановка/сброс, FWD/REV

Встроенный фильтр EMI

Для 230V 1-фазный и 460V 3-фазовый модели

Экологический

Условия

Класс корпуса

IP20

Степень загрязнения

2.

Место установки

Высота 1000 м или ниже, удержитесь от агрессивных газов, жидкости и пыли

Температура окружающей среды

-От 100C до + 500C (400C для бокового монтажа) без конденсации и не замораживания

Температура хранения/транспортировки

-200C + 600C

Влажность окружающей среды

Ниже 90% относительной влажности (без конденсации)

Вибрация

9,80665 m/s2(1G) менее 20 Гц, 5,88 m/s2 (0,6 г), при температуре 20 до 50 Гц

Класс напряжения

115 в

Номер модели VFDXXXE

002

004

007

Макс. Применимый выход двигателя (кВт)

0,2

0,4

0,75

Макс. Применимый выход двигателя ()

0,25

0,5

1,0

Выходная Номинальная мощность

Номинальная выходная мощность (кВА)

0,6

1,0

1,6

Номинальный выходной ток (A)

1,6

2,5

4,2

Максимальное выходное напряжение (В)

Безуходный 3-х фазный пропорционально в два раза больше, чем входное напряжение

Выходная частота (Гц)

0,1 ~ 600 Гц

Частота несущей передачи (кГц)

1-15

Входная Оценка

Номинальный входной ток (A)

Однофазный

6

9

18

Номинальное напряжение/частота

Однофазный 100-120 В пер. тока, 50/60 Гц

Допуск напряжения

+-10%(90-132 В)

Частотный допуск

+-5%(47-63 Гц)

Метод охлаждения

Естественное охлаждение

Вентилятор охлаждения

Вес (кг)

1,2

1,2

1,2

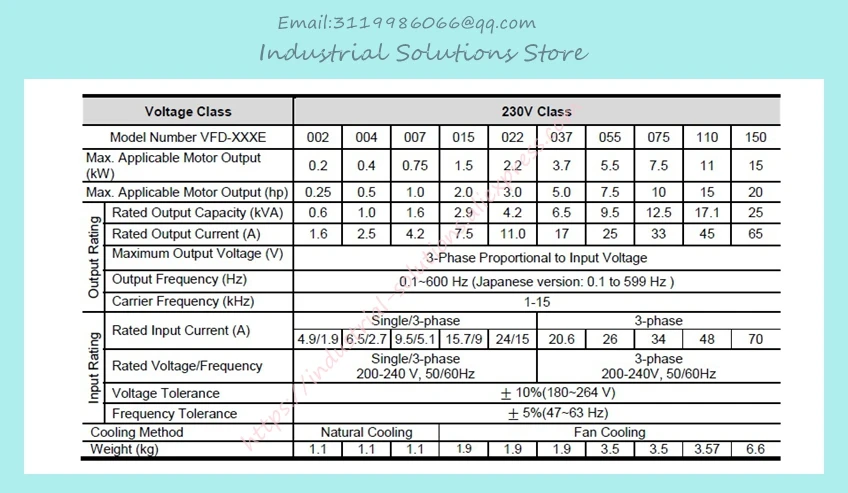

Класс напряжения

230 В

Номер модели VFDXXXE

002

004

007

015

022

037

055

075

110

150

Макс. Применимый выход двигателя (кВт)

0,2

0,4

0,75

1,5

2,2

3,7

5,5

7,5

11

15

Макс. Применимый выход двигателя ()

0,25

0,5

1,0

2,0

3,0

5,0

7,5

10,0

15

20

Выходная Номинальная мощность

Номинальная выходная мощность (кВА)

0,6

1,0

1,6

2,9

4,2

6,5

9,5

12,5

17,1

25

Номинальный выходной ток (A)

1,6

2,5

4,2

7,5

11,0

17

25

33

45

65

Максимальное выходное напряжение (В)

Безуходный 3-х фазный пропорционально входное напряжение

Выходная частота (Гц)

0,1 ~ 600 Гц

Частота несущей передачи (кГц)

1-15

Входная Оценка

Номинальный входной ток (A)

Один/3-фазный

Безуходный 3-х фазный

4,9/1,9

6,5/2,7

9,7/5,1

15,7/9

24/15

20,6

26

34

48

70

Номинальное напряжение/частота

Один/3-фазный, 200-240 В пер. тока, 50/60 Гц

Безуходный 3-х фазный, 200-240 В пер. тока, 50/60 Гц

Допуск напряжения

+-10% (180-264 в)

Частотный допуск

+-5%(47-63 Гц)

Метод охлаждения

Естественное охлаждение

Вентилятор охлаждения

Вес (кг)

1,1

1,1

1,1

1,9

1,9

1,9

3,5

3,5

3,57

6,6

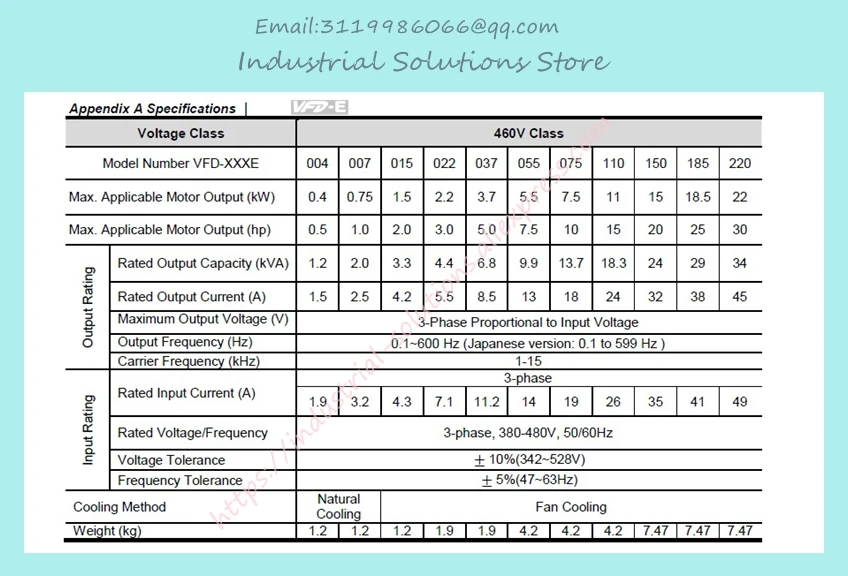

Класс напряжения

460 В

Номер модели VFDXXXE

004

007

015

022

037

055

075

110

150

185

220

Макс. Применимый выход двигателя (кВт)

0,4

0,75

1,5

2,2

3,7

5,5

7,5

11,0

15

18,5

22

Макс. Применимый выход двигателя ()

0. 5

1,0

2,0

3,0

5,0

7,5

10,0

15,0

20

25

30

Выходная Номинальная мощность

Номинальная выходная мощность (кВА)

1,2

2,0

3,3

4,4

6,8

9,9

13,7

18,3

24

29

34

Номинальный выходной ток (A)

1,5

2,5

4,2

5,5

8,5

13,0

18,0

24,0

32

38

45

Максимальное выходное напряжение (В)

Безуходный 3-х фазный пропорционально входное напряжение

Выходная частота (Гц)

0,1 ~ 600 Гц

Частота несущей передачи (кГц)

1-15

Входная Оценка

Номинальный входной ток (A)

Безуходный 3-х фазный

1,9

3,2

4,3

7,1

11,2

14

19

26

35

41

49

Номинальное напряжение/частота

Безуходный 3-х фазный, 380-480 В пер. тока, 50/60 Гц

Допуск напряжения

+-10% (342-528 в)

Частотный допуск

+-5%(47-63 Гц)

Метод охлаждения

Естественное охлаждение

Вентилятор охлаждения

Вес (кг)

1,2

1,2

1,2

1,9

1,9

4,2

4,2

4,2

7,47

7,47

7,47
