Bluetooth модуль Transeiver RF беспроводной Серийный для Mikado VBAR KBAR беспилотная система Rc вертолет

Инструкция:

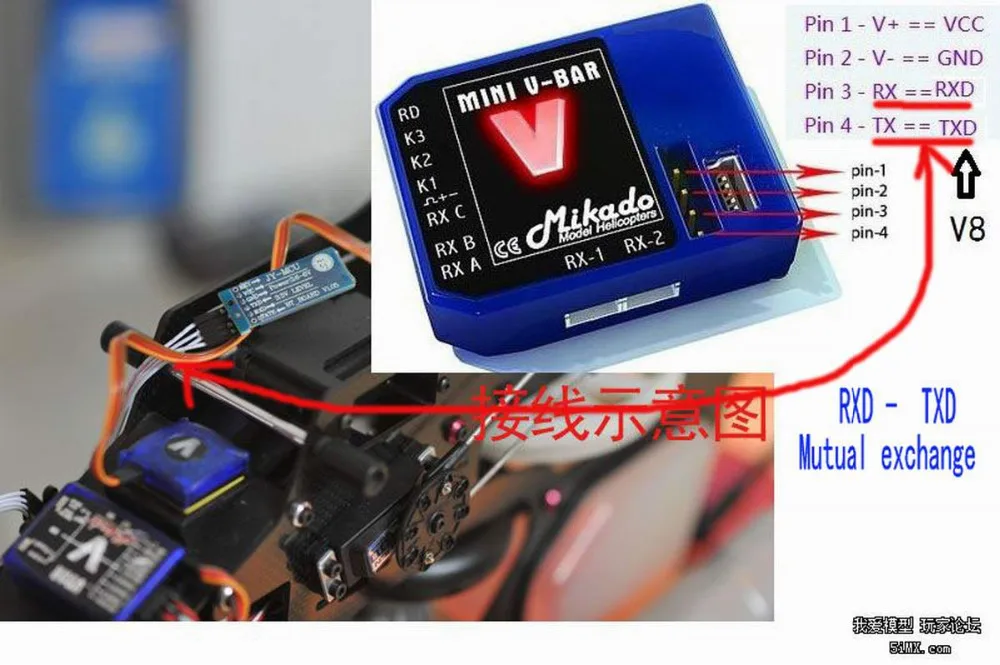

* Эти модули являются совершенно новыми и оснащены 4-контактным разъемом, совместимым с беспилотной системой VBar.

Посылка в том числе:

*Модуль Bluetooth x 1

*4-контактная линия связи x 1

* Размер: 16x43 мм

Особенности:

1) беспроводной последовательный порт bluetooth.

2) с бесплатным адаптером питания Нижняя Плата поставляется с хорошим регулятором мощности.

Пользователь может подключить 3,3-5 в постоянного тока и подключить TX и RX к вашему управлению IO (общий 3,3-5 в цифровой входной выход MCU или arduino IO ОК, или общий TLL IO)

3) легко подключить этот модуль к ПК, просто выполните поиск и нажмите «1234» код доступа.

4) с белым SMD СВЕТОДИОДНЫЙ на плате адаптера, можно увидеть состояние подключения Bluetooth.

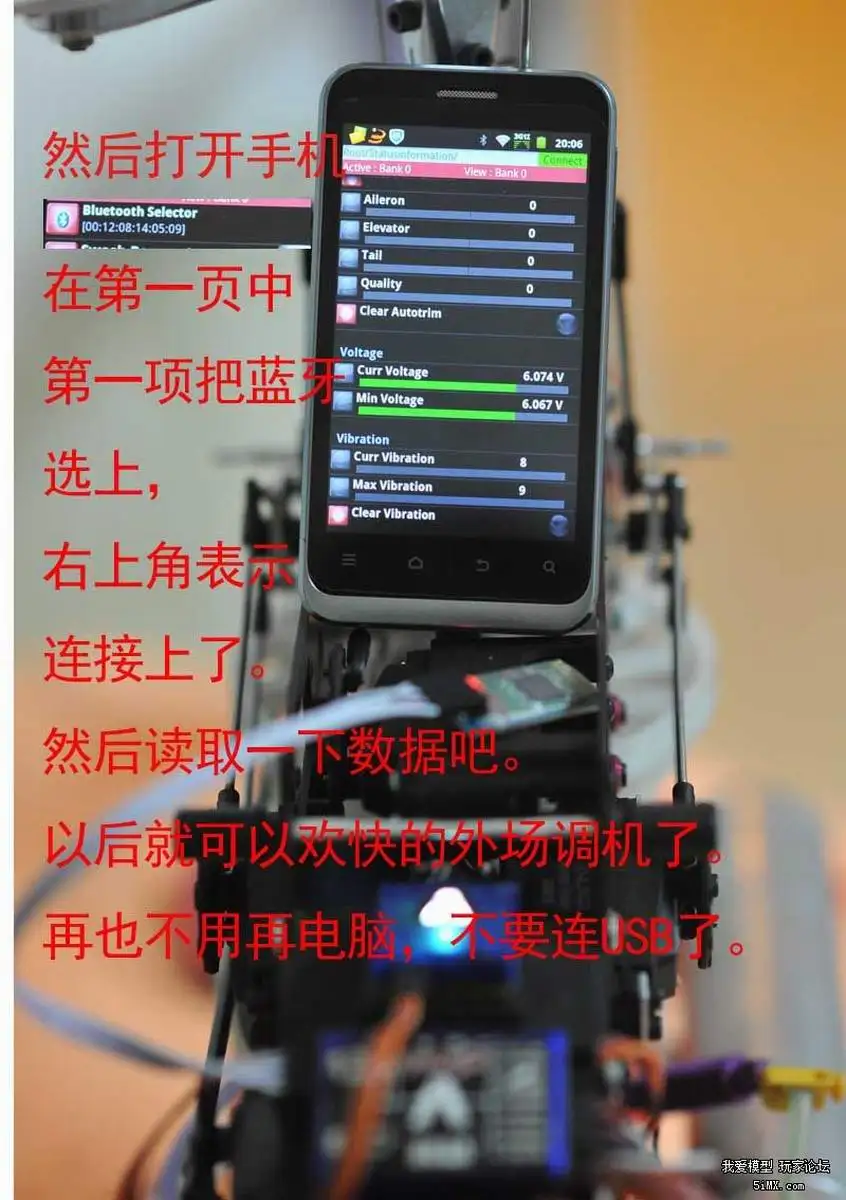

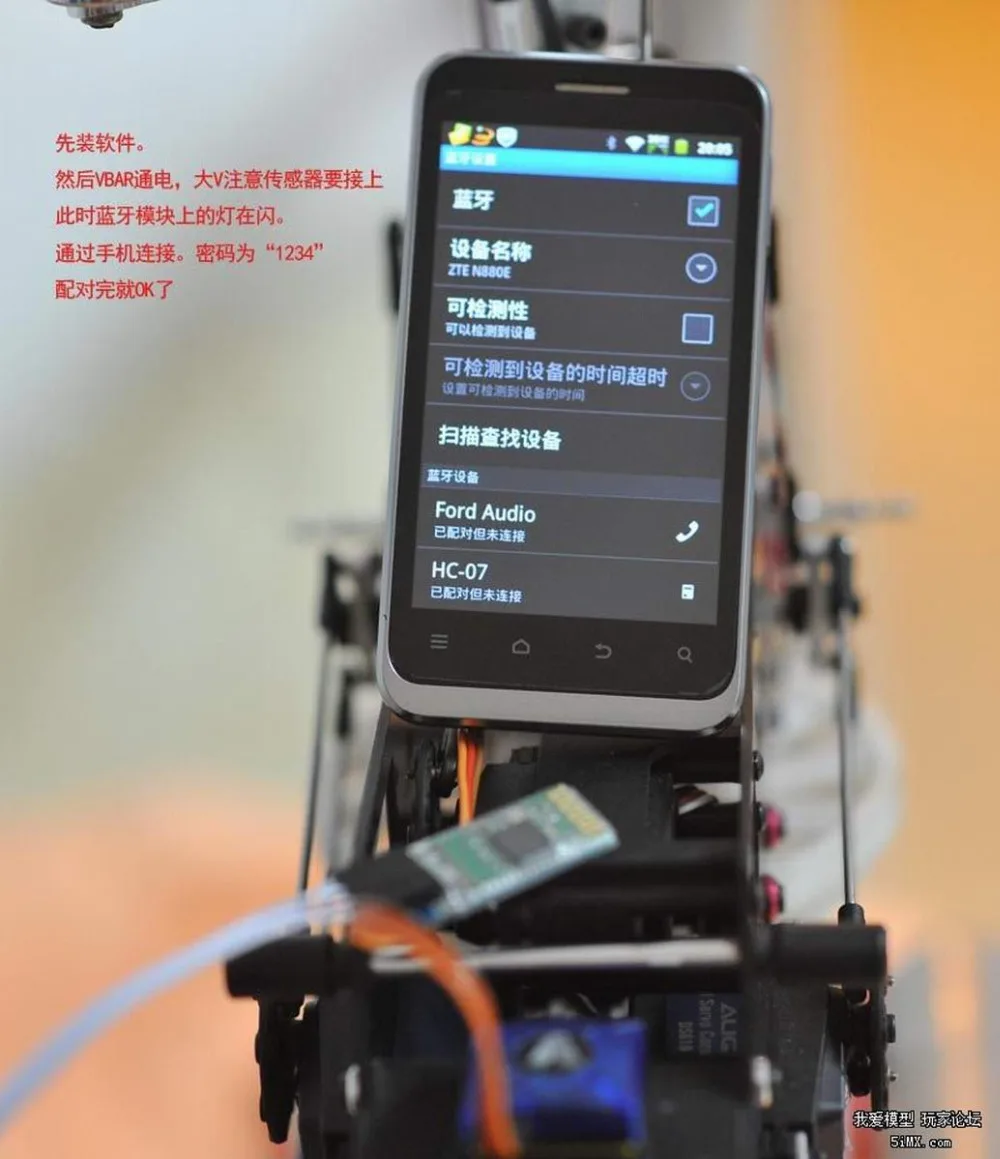

Шаг для подключения:

1) Подключите проводку, включите питание, пока устройство не подключено, плата модуля bluetooth имеет белый светодиодный мигание

2) на ПК, поиск устройства bluetooth.

3) устройство с именем «LINVOR»

4) Подключите его, и код доступа "1234"

5) в то время как подключение в порядке, вы можете видеть, что светодиодный всегда включен.

6) наслаждайтесь

В основном, пользователь может использовать только от 2 до 5 pin в большинстве приложений

Промышленный последовательный порт bluetooth, замена для проводных последовательных соединений, прозрачное использование. Вы можете использовать его

Просто для замены последовательного порта для подключения MCU и GPS, ПК к вашему встроенному проекту и т. д.

Компьютерные и периферийные устройства
GPS приемник
Промышленный контроль

MCU проекты
По умолчанию Настройка порта: 9600, N, 8, 1

Код сопряжения: 1234
Бег в роль раба: пара с BT донглом и основным модулем

Использование
Комбинированный режим: два модуля автоматически устанавливают связь при включении.
Режим размещения ПК: сопряжение модуля с bluetooth-ключом непосредственно в качестве виртуального сериала.

Прототип Bluetooth: спецификация Bluetooth v2.0 + EDR
Частота: 2,4 ГГц ISM band
Модуляция: GFSK(Gaussian Shift Keying)
Мощность излучения: <= 4dBm, класс 2
Чувствительность: <=-84dBm при 0.1% BER
Скорость: асинхронная: 2,1 Мбит/с (макс.) / 160 кбит/с, синхронная: 1 Мбит/с/1 Мбит/с
Безопасность: аутентификация и шифрование
Профили: последовательный порт Bluetooth

Чип CSR: Bluetooth v2.0
Диапазон волн: 2,4-2,8 ГГц, ISM band
Протокол: Bluetooth V2.0
Класс мощности: (+ 6 дБм)
Чувствительность приема: -85dBm
Напряжение: 3,3 (2,7-4,2 В)
Ток: паринг-35 мА, подключен-8 мА
Температура: -40 ~ + 105 градусов Цельсия
Определяемая пользователем скорость передачи данных: 4800, 9600, 19200, 38400, 57600, 115200, 230400,460800,921600 ,1382400.
Размер: 26,9 мм * 13 мм * 2,2 мм

Определение штифта:

• PIO8 соединяется с светодиодный катодой с резистором серии 470ohm между ними. Светодиодный, отрицательный, подключается к земле. Используется

Чтобы указать состояние модуля. После включения мигает интервалы в разных состояниях.

• PIO9 используется для управления Светодиодный индикатор для очистки овощей. Он будет устойчивым, когда будет успешным.

• PIO11, модуль state switching pin. Высокий-> ответ на команды; Низкий или плавающий-> Регулярный статус работы.

• Со встроенной схемой сброса сброс выполняется автоматически после включения.

• Шаги, чтобы установить мастер:

• Установите PIO11 HIGH с резистором 10K между ними.

• Включение питания, модуль входит в статус ответа команды

• Откройте гипертерминал или другой серийный инструмент, установите скорость передачи данных 38400, 8 бит данных, 1 стоп бит, без паритета, без потока

Контроль

• Через последовательный порт, отправьте символы «AT + ROLE = 1 r n», в случае успеха, верните «OK r n», где r n является возвратом перевозки.
• Установите PIO11 LOW, re-power, затем в Master state, автоматически найдите Рабочий модуль и подключите.

.
