120 В 50A ШИМ Контроллер заряда на солнечной батарее Высокое напряжение большой ток PV регулятор с ЖК-подсветкой Функция связи RS232Инструкция и особенности продукта:

Это новое поколение контроллера серии MARSROCK используется для автономных солнечных энергосистем (независимая система), особенно подходит для небольших автономных систем управления солнечной энергией, автоматически настраивает зарядку и разрядку. В соответствии с новейшими технологиями разработки, контроллер представляет новейшие Фотоэлектрические технологии уровня развития продуктов, этот продукт имеет много отличных характеристик.

Особенности:

• Отличный тепловой дизайн и контроль воздушного охлаждения.
• Высокоэффективные способы зарядки ШИМ.
• Различные методы контроля нагрузки, улучшенная гибкость системы
• Можно настроить параметры зарядки аккумулятора.
• Любое сочетание фотоэлектрического модуля и аккумулятора для хранения функция автоматической защиты, без повреждений любого устройства.
• Используйте традиционный жидкокристаллический ЖК-дисплей и дизайн клавиатуры, удобный для просмотра параметров работы контроллера.
• Предоставляем промышленный Универсальный интерфейс связи RS232, пользователь может разработать программное обеспечение для связи с ПК, также можно купить у компании разработанные аксессуары для связи с верхней машиной.

Идеальная функция защиты:

1. PV массив короткого замыкания:

PV массив входного короткого замыкания, когда он решается, контроллер будет продолжать заряжать батарею автоматически.

2. Обратное соединение PV модулей:

При обратном подключении PV модулей контроллер не будет поврежден. После изменения неправильного подключения контроллер будет продолжать работать в безопасности.

3. Обратное соединение батареи:

При обратном подключении батареи контроллер не будет поврежден. После изменения неправильного подключения контроллер будет продолжать работать в безопасности.

4. Выключение датчика:

Когда ток-датчик-провод выключен, это повлияет на текущий дисплей, но это не влияет на нормальную зарядку и разрядку системы.

5. Высоковольтные скачки:

Этот контроллер имеет большую защиту для меньшего количества энергии с высоковольтными скачками. На часто освещаемых участках мы предлагаем установить внешний разрядник для контроллера.

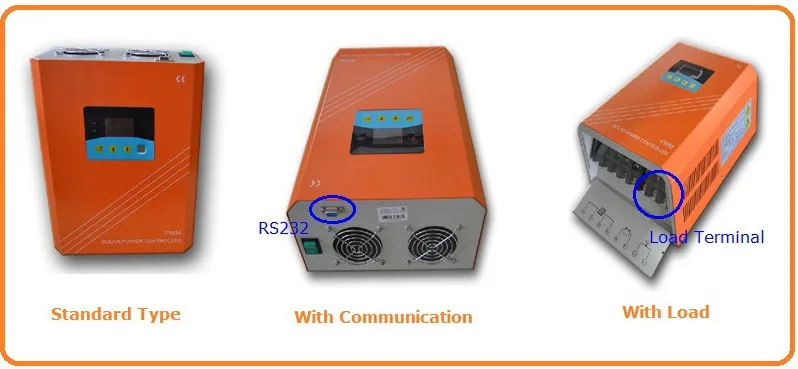

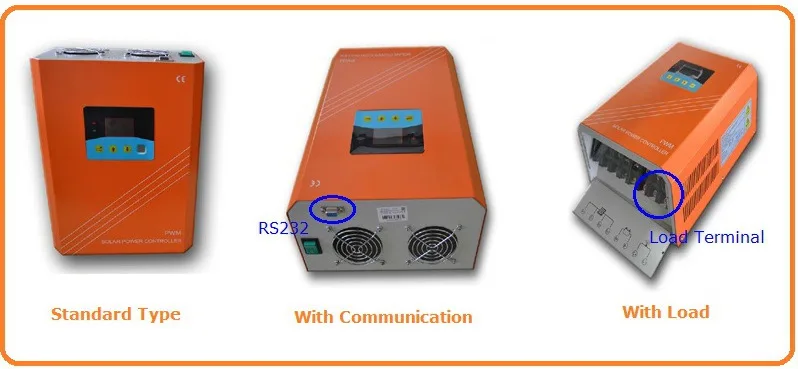

Настройте свой собственный контроллер:

Примечание:Стандартный типКонтроллер без нагрузки и функции связи; если вам нужна только одна функция, вы можете выбратьС нагрузкойИлиС общениемФункции; и вы также выбираете контроллер с нагрузкой и функцией связи

I. ЖК-дисплей

1- ЖК-дисплей: Параметры работы системы отображения

2- Индикатор заряда: Укажите статус зарядки

3- Индикатор заряда батареи: Укажите напряжение аккумулятора и состояние разряда

4- Установите кнопку: Нажмите эту кнопку, чтобы войти в интерфейс настройки или изменить настройки.

5- "& Uarr;"Кнопка: Нажмите на эту кнопку, чтобы добавить страницу или цифры

6-Кнопка "↓": Нажмите на страницу вверх или номер минус один

7- Кнопка выхода: Под установленным интерфейсом для просмотра интерфейса нажмите эту клавишу, чтобы выйти из интерфейса настройки, не сохраняет данные настроек при падении источника питания

II.Входной ЖК-интерфейс(По умолчанию в течение дня)

1.  Два">"Отображает зарядку и разрядку, для зарядки будет отображаться ток, когда ток или ток не будут очень малы, этикетка исчезнет; для разрядки, когда батарея находится в состоянии низкого напряжения, мигает общий эффект, когда батарея находится в хорошем состоянии, Согласно статическому эффекту, маркировка может забрать нагрузку, после загрузки, если есть ток, будет отображать эффект.

2.Нажмите"↓«Чтобы просмотреть зарядный ток, страница показана на рис. 2, «зарядка» от имени отображаемого зарядного тока, позади чисел-показания тока зарядки.

3.Cick"& Uarr;"Вернемся к интерфейсу рис. 1, нажмите"↓"Чтобы просмотреть ток разряда, страница показана на рис. 3," разрядка "ООт имени тока разряда, bЦифры-это показания тока разряда.

4.  Нажмите EnterДля контроллера с параметром устанавливается в интерфейс, как показано на рис. 4, «поплавок»ПредставляемНа этот раз можно установить значение напряжения зарядки, пользователь может нажать"& Uarr;"Или"↓"Клавиша числовая, каждый раз, когда вы нажимаете увеличение или уменьшение 1 В,Готовая установка,Пользователь может нажать клавишу ESC для выхода, чтобы просмотреть первую страницу, также может продолжать нажимать клавишу Enter для ввода 5, как показано на странице.

5.Как показано на рис. 5, «LVD»ПредставляемНа этот раз может быть настроен под напряжением защиты напряжения числовой, пользователь может нажать"& Uarr;"Или"↓"Числовой, каждый раз, когда вы нажимаете увеличение или уменьшение 1 В,Готовая установка,Пользователь может нажать клавишу ESC для выхода, чтобы просмотреть первую страницу, также может продолжать нажимать клавишу Enter, чтобы войти 6, показан на странице.

6. Как показано на рис. 6, "OVD"ПредставляемМожет быть установлен в это время защиты от перенапряженияЧисловой, Пользователь может нажать"& Uarr;"Ключ или"↓"КлючЧисловой, Каждый раз, когда вы нажимаете увеличение или уменьшение 1 в, настройте законченный, пользователь может нажать клавишу ESC, чтобы выйти, чтобы отсканировать первую страницу.

III. Состояние зарядки аккумулятора

·Быстрая зарядка:

При быстрой зарядке контроллер солнечной батареи перейдет в режим прямой зарядки, если напряжение батареи не может достигать восстановленных значений полной зарядки.

·Повышенная градация зарядки:

Солнечный контроллер будет непрерывно регулировать напряжение батареи для поддержания точки настройки заряда, когда напряжение батареи достигнет значений настройки.

Он предотвращает попадание батареи в газ и становится слишком горячим.

Заряд батареи удерживает около 120 минут, а затем Солнечный контроллер войдет в Плавающий заряд статуи.

Контроллер на солнечной батарее включается в состояние подзарядки, в то время как он определяет, что батарея не находится в состоянии перегрузки и перегрузки каждый раз.

·Поплавок для зарядки:

Солнечный контроллер войдет в состояние поплавковой зарядки после батареиЗаконченное увеличение заряда.

Весь зарядный ток преобразуется в тепло и газ после полной зарядки аккумулятора без более электрохимической реакции.

Солнечный контроллер с большим количеством напряжения и тока для зарядки аккумулятора во время поплавкового заряда.

Таким образом, Уменьшите температуру батареи и Выдайте газ, а затем зарядите батарею с небольшим током.

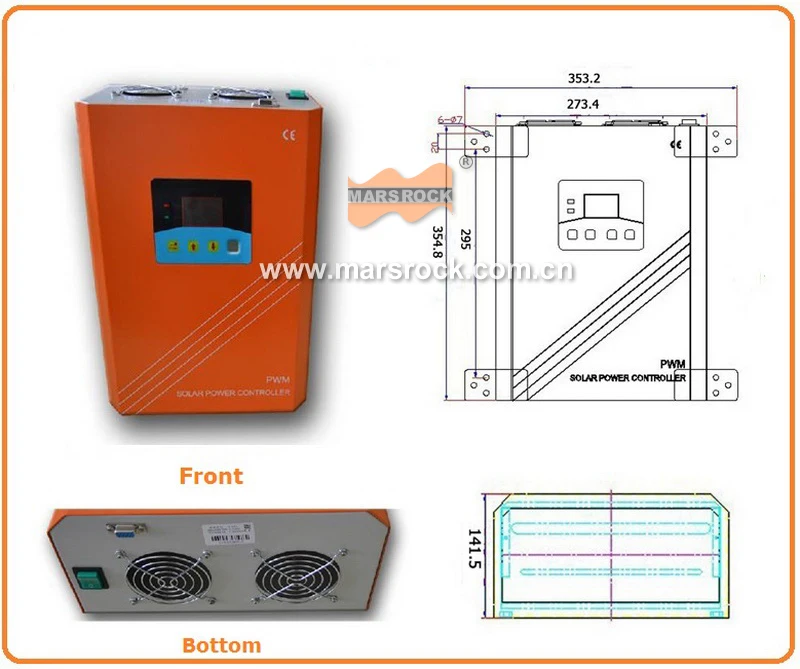

I. Размер

II.Описание терминала

III. Среда установки

1. SHould находиться в чистой сухой проветриваемой среде.
2. AОтсутствие прямых солнечных лучей и солнца, дождя, влажного тумана окружающей среды.
3. TИзбегайте попадания пыли в почву, пыли в окружающую среду.
4. TАккумулятор должен быть расположен вдали от 0,5МИли более.
5.SТрико запрещено во взрывоопасных газовых средах, для защиты от пламени и искры!
6. AМбиент температура-10°C-+ 50°C.
7. TОтносительная влажность воздуха менее 85% (25°C± 5°C).
