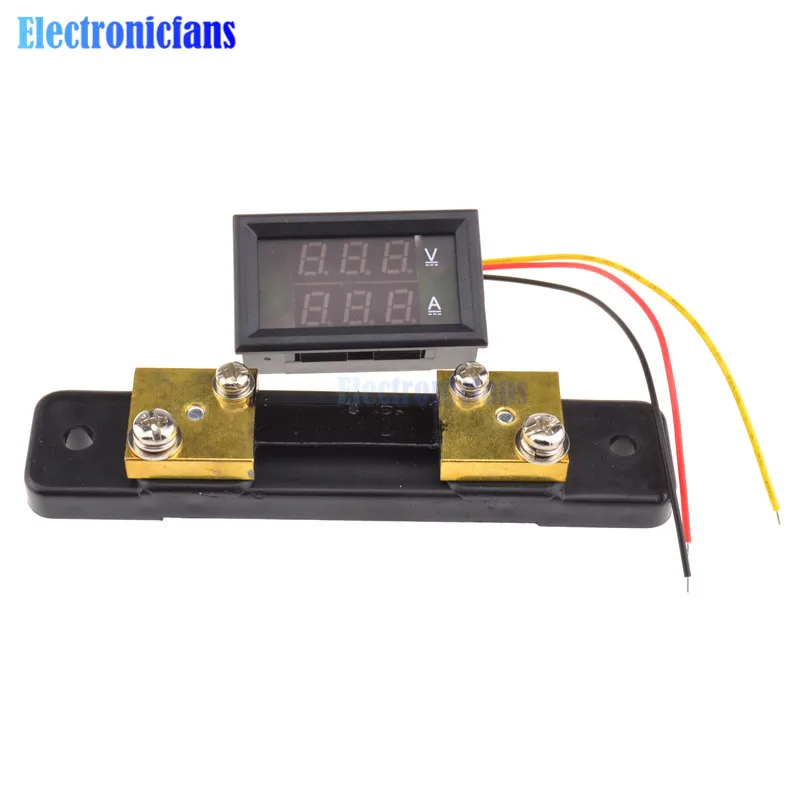

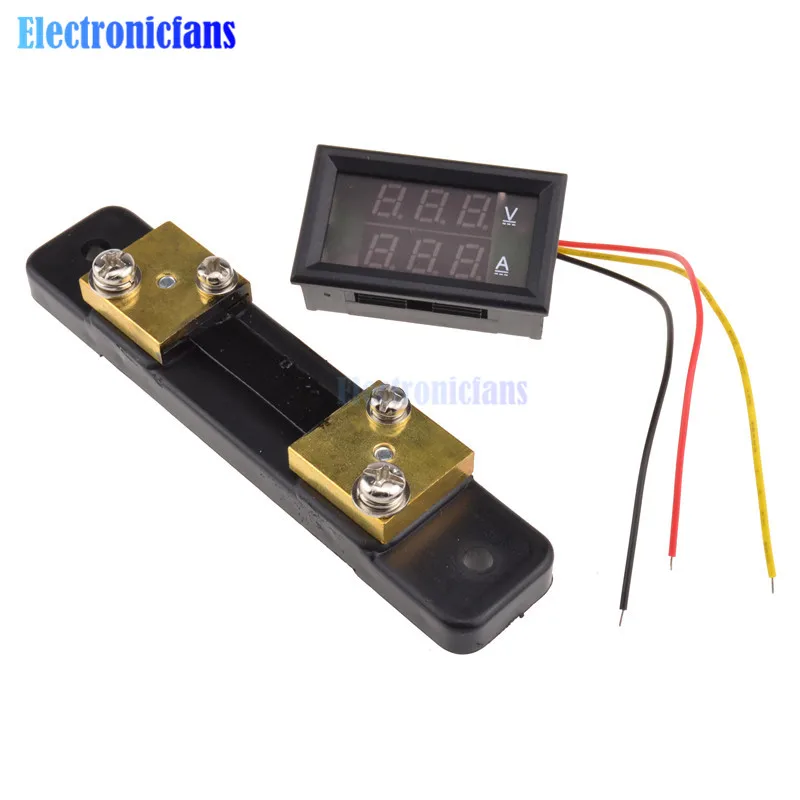

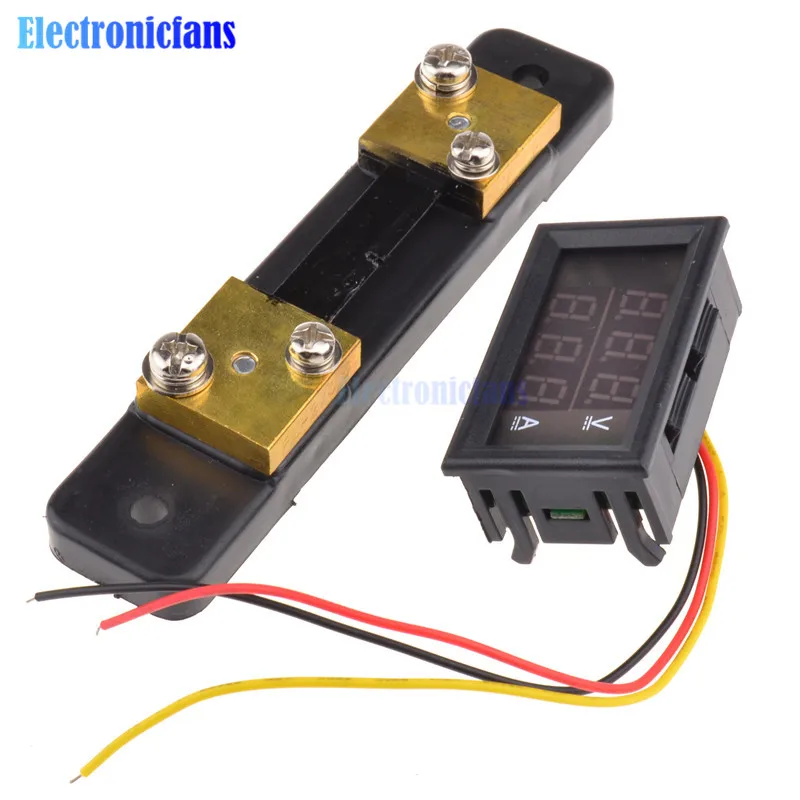

Цифровой вольтметр постоянного тока 4 5 30 в 0 50A двойной красный светодиодный

100% новый и высокое качество

Ток будет отображаться обычно, только когда 4,5-30V 0-50A двойной светодиодный Напряжение используется с 50A 75mV шунта.

DC 4,5-30V 0-50A двойной светодиодный цифровой вольтметр:

Описание

DC 4,5 v-30V 0-50A двойной светодиодный цифровой вольтметр Амперметр Напряжение AMP измеритель мощности
(Подключение к шунту 50A/75mV)

Особенности продукта:
1. Маленький размер двухцветного двойного инструмента. Напряжение и ток могут отображаться на одном экране одновременно
2. Это измерительное напряжение, ток?
3. Диапазон поставки измерительного напряжения: DC4.5 ~ 30 В, реверс не горит,
Примечание: максимальное входное напряжение не может превышать 30 В, в противном случае существует опасность ожогов
4. Прибор оснащен пятью проводами. Удобный доступ к автомобильному/автомобильному аккумулятору/автомобильному кабелю мотоцикла, использование d для контроля напряжения батареи, захват состояния напряжения батареи, также можно использовать d для других продуктов, использование измерения напряжения/тока.

Способ подключения:
Тонкая черная линия: верхний блок питания
Тонкая красная линия: заголовок работает регулярно (примечание, тонкая красная и черная линия между напряжением не может превышать 30 В)
Толстые черные линии: открытый тестовый конец
Толстая красная линия: измерение входного напряжения
Желтые линии: Текущий входной терминал; Заголовок использует дизайн, измерительный конец земли и земля стороны источника питания одинаковы, только затем измеряется задняя часть устройства, как показано на следующем рисунке, неправильно сгорит (Если вы используете только функцию напряжения, но без текущей функции, я рекомендую вам подключить желтый кабель с черным, и это для предотвращения помех, вызванных миганием чисел счетчика тока. Таким образом, ток будет правильно отображаться. Но если вам нужно отображать источник питания и ток одновременно, вам нужно подключить их к трех схемам проводки, в противном случае ток не может отображаться правильно)

Технические параметры:

0. Напряжение питания: 4,5 30V (широкий диапазон)
1. Тесты напряжение: 4,5 v-30V; Дискретность: 0,1 V
2. Диапазон тестового тока: 50A Разрешение: 0.1A (требуется внешний шунт) (подключение с шунтом 50A/75mV)
3. Рабочий ток: <60 мА
4. Дисплей: 0,28 "светодиодный, красный цвет
5. Размеры: 48 × 29 × 21 мм
6. Монтажный вырез: 45,5 × 26,5 мм
7. Скорость измерения:? 500 мс/раз
8. Точность измерения: 1% (± 1 слова)
9. Экстремальные условия работы:
9,1 Минимальное рабочее напряжение: + 4,5 в
9,2 Максимальное рабочее напряжение: + 30 в
9,3 Рабочая температура: от-10 до + 65
9,4 Рабочая влажность: от 10 до 80% (без конденсации)
9,5 рабочее давление: 80 ~ 106 кПа
9,6 воздействие Солнца: без прямого воздействия

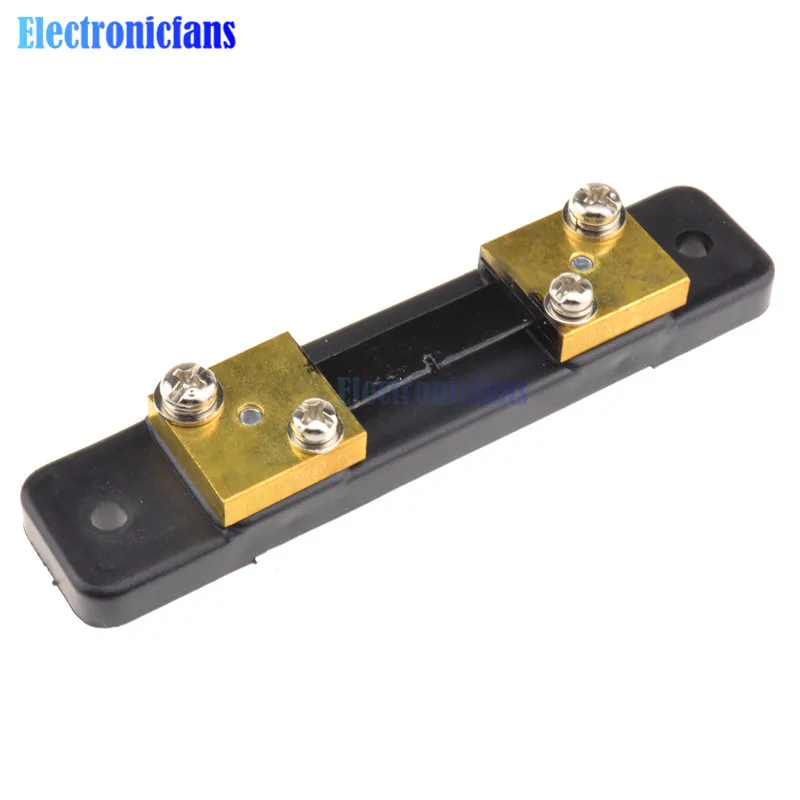

FL-2 50A 75мв постоянного тока шунтирующий резистор:

1.FL-2 серии фиксированное значение шунта используется для расширения инструмента для измерения текущего диапазона, Основные технические параметры
2. Уровень точности: 2-4000A, 0,5
3. Падение напряжения: 75 мВ
4. Номинальный ток: 50A
5. Условия окружающей среды: -40 ~ + 60 ?, относительная температура? 95% (35 °C)
6. Устойчивость к механическим характеристикам силы: выдерживает ускорение в течение нескольких секунд и частоту удара от 80 до 120 ударов в минуту до 6 часов при транспортировке землетрясения Великобритании
7. Производительность перегрузки: 120% номинального тока, 2 часа
8. Тепло нагрузки: изменение температуры стабилизировано, номинальный ток 50A не превышает 80 ° C; Номинальный ток 50A не превышает 120 ° C.

Посылка включает в себя:

• 1 шт. * DC 4,5-30V 0-50A двойной Красный светодиодный цифровой вольтметр Амперметр Напряжение Am метр
• 1 шт. * Датчик тока шунт
