Характеристики

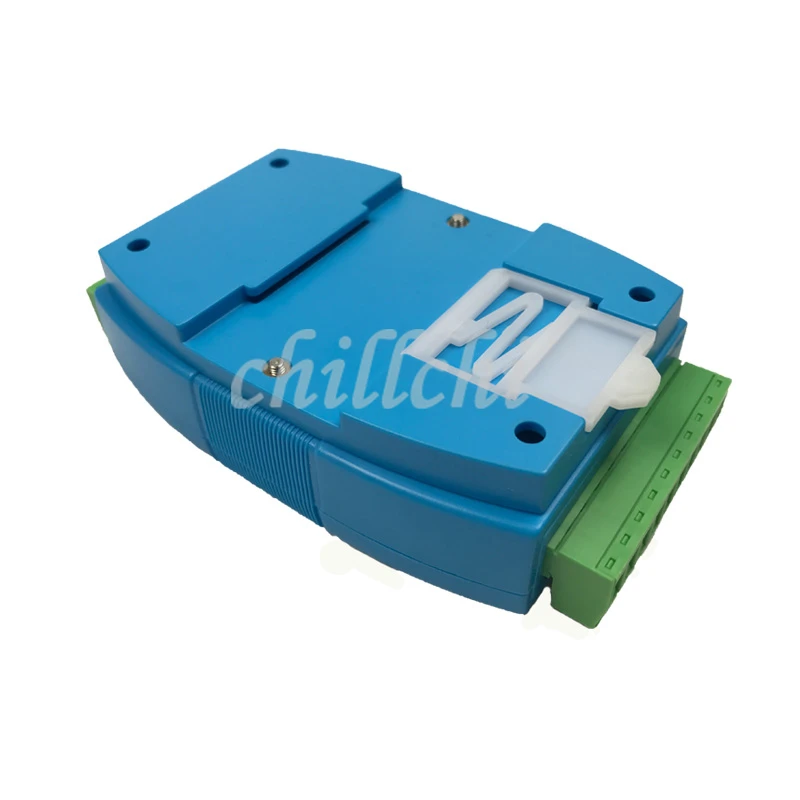

Коммутационный модуль с цифровым выходом изолированный связи MODBUS 16 до RS485|communication
История изменения цены
*Текущая стоимость 2 236,74 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-22-2026 | 2661.0 руб. | 2794.83 руб. | 2727.5 руб. |
| Feb-22-2026 | 2638.0 руб. | 2770.17 руб. | 2704 руб. |
| Jan-22-2026 | 2214.12 руб. | 2325.62 руб. | 2269.5 руб. |
| Dec-22-2025 | 2594.63 руб. | 2724.62 руб. | 2659 руб. |
| Nov-22-2025 | 2258.67 руб. | 2371.92 руб. | 2314.5 руб. |
| Oct-22-2025 | 2549.94 руб. | 2676.55 руб. | 2612.5 руб. |
| Sep-22-2025 | 2527.54 руб. | 2653.15 руб. | 2590 руб. |
| Aug-22-2025 | 2504.19 руб. | 2629.23 руб. | 2566.5 руб. |
| Jul-22-2025 | 2482.90 руб. | 2606.11 руб. | 2544 руб. |
Описание товара
Если вам нужна инструкция, пожалуйста, свяжитесь с нами, спасибо.
I. Обзор продукта
L 16Опто-изолированные цифровые выходы (NPN открытый коллектор транзистор выход)
L Использование RS485 MODBUS RTU стандартной связи, сети и конфигурации программного обеспечения может быть, PLC, промышленный сенсорный экран, и т. Д.
L С индикатором состояния связи и выхода
L Коммуникационная цепь lightning, защита от помех
L Получение сигнала и контроль могут быть широко использованы в промышленных полевых устройствах
L Нормальное использование трехлетней гарантии
Во-вторых, основные параметры
L Цифровые выходные каналы 16 (NPN транзисторОткрытый коллекторВыход, 500mA)
L Диапазон рабочих температур-20 ~ 70
L Внешний источник питания DC 9V ~ 30V / 2W
L 1500VDC защита изоляции
L Стандартная Монтажная рейка DIN или винтовое крепление
L Размеры 125 × 73 × 35 мм

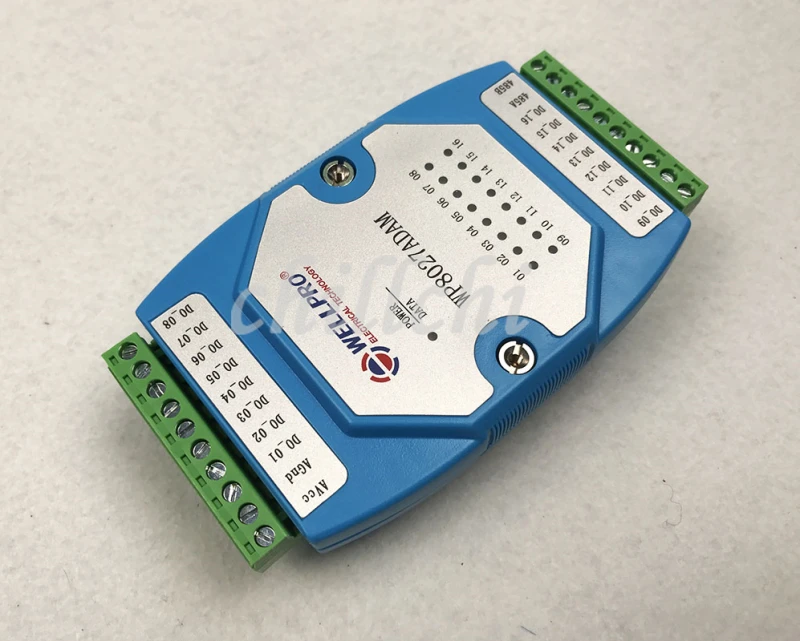

В-третьих, определение интерфейса
AVcc | Положительный терминал внешнего ввода питания |
AGnd | Отрицательный внешний входной разъем питания |
DO_01 | Первый цифровых данных |
DO_02 | Первые два цифровых выхода |
DO_03 | 3 цифровых выхода |
DO_04 | 4 цифровой выход |
DO_05 | 5 цифровых данных |
DO_06 | 6 цифровых данных |
DO_07 | Раздел 7 цифровых данных |
DO_08 | Раздел 8 цифровых данных |
DO_09 | Статья 9 цифровых данных |
DO_10 | Первые 10 цифровых выходов |
DO_11 | 11 цифровых данных |
DO_12 | 12 цифровых данных |
DO_13 | Первые 13 цифровых выходов |
DO_14 | 14 цифровых данных |
DO_15 | 15 цифровых данных |
DO_16 | 16 цифровых данных |
485A | RS485Сигнал A + |
485B | RS485Сигнал в-режиме |

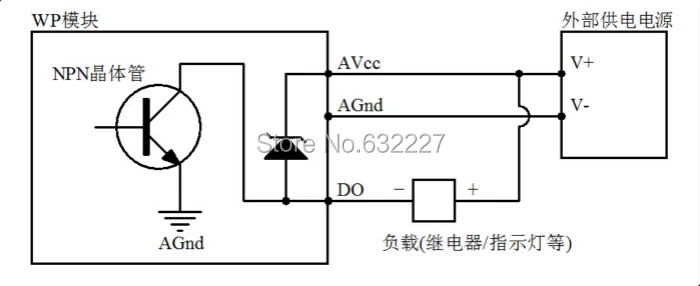

В-четвертых, схема применения цифрового выхода
Пять, связь, инструкция
1,Параметры связи (заводские по умолчанию): 9600, N, 8,1
Параметры | Описание продукта: |
9600 | Скорость передачи данных |
N (Нетчетности) | Паритет |
8 | Скорость передачи информации в |
1 | Стоп-битов |
2, Команды управления цифровым выходным сигналом (множественное управление):
Отправка: 01 0F 00 00 00 10 02 21 86 7B D2 (чехол/16 с шестигранной головкой)
Данных | Байт | Описание данных | Примечания |
01 | 1 | Адрес модуля | Диапазон адресов 01-FE |
0F | 1 | Функция код | 0F-Написать несколько катушки |
0000 | 2 | Адрес катушки (тип 0x) | 0000-Катушка начального адреса |
0010 | 2 | Напишите длина катушки | 0010-Запись 16 катушек |
02 | 1 | Запись данных байт | 02Запись двух байтов данных |
2186 | 2 | Запись данных | 2186-Запись 16 катушек выходное состояние |
7BD2 | 2 | CRCКонтрольная | Все данные перед CRC |
Приём: 01 0F 00 00 00 10 54 07 (Чехлы/16 с шестигранной головкой)
Записанные данные «21», преобразуются в бинарный номер «00100001», слева направо соответствует восьми статусам цифрового выходного сигнала DO_08-DO_01 записанных данных «86» преобразуется в 2 в номер системы «10000110», слева направо соответственно 8 DO_16-DO_09 состояния цифрового выходного сигнала, Что DO_16, DO_11, DO_10, DO_06, DO_01 есть выход, нет другого выхода канала, модуль получает правильную команду после совершения соответствующего действия на основе команды и команды ответа, отправленной обратно на хост, что указывает на успешную коммуникацию
3, Команды управления цифровым выходным сигналом (индивидуальное управление):
Отправка: 01 05 00 00 FF 00 8C 3A (чехол/16 с шестигранной головкой)
Данных | Байт | Описание данных | Примечания |
01 | 1 | Адрес модуля | Диапазон адресов 01-FE |
05 | 1 | Функция код | 05-Одновитковая катушка |
0000 | 2 | Адрес катушки (тип 0x) | 0000-Цифровой выход (DO_01) Адрес катушки 0001-Цифровой выход (DO_02) Адрес катушки 0002Цифровой выход (DO_03) Адрес катушки 0003-Цифровой выход (DO_04) Адрес катушки 0004-Цифровой выход (DO_05) Адрес катушки 0005Цифровой выход (DO_06) Адрес катушки 0006-Цифровой выход (DO_07) Адрес катушки 0007-Цифровой выход (DO_08) Адрес катушки 0008-Цифровой выход (DO_09) Адрес катушки 0009-Цифровой выход (DO_10) Адрес катушки 000A-Цифровой выход (DO_11) Адрес катушки 000B-Цифровой выход (DO_12) Адрес катушки 000C-Цифровой выход (DO_13) Адрес катушки 000D-Цифровой выход (DO_14) Адрес катушки 000E-Цифровой выход (DO_15) Адрес катушки 000F-Цифровой выход (DO_16) Адрес катушки |
FF00 | 2 | Запись данных | FF00-Катушка открытая, 0000-Катушка ВЫКЛ |
8C3A | 2 | CRCКонтрольная | Все данные перед CRC |
Приём: 01 05 00 00 FF 00 8C 3A (чехол/16 с шестигранной головкой)
После того, как модуль получит правильную команду, сделайте соответствующее действие на основе команды и команды ответа, отправленной обратно на хост, что указывает на успешную коммуникацию
4, Команда получения статуса цифрового выхода:
Отправка: 01 01 00 00 00 10 3D C6 (чехол/16 с шестигранной головкой)
Данных | Байт | Описание данных | Примечания |
01 | 1 | Адрес модуля | Диапазон адресов 01-FE |
01 | 1 | Функция код | Ввиде горшка 01-Прочитайте катушки статус |
0000 | 2 | Адрес катушки (тип 0x) | 0000-Катушка начального адреса |
0010 | 2 | Прочитайте длина катушки | 0010-Чтение 16 катушки государства |
3DC6 | 2 | CRCКонтрольная | Все данные перед CRC |
Приём: 01 01 02 21 86 20 0E (чехол/16 с шестигранной головкой)
Данных | Байт | < |
