Легкие примеры драйверов

Код образца и проекты, чтобы получить ваш шаг!

Описание:

Lotsof People приглашает их работать просто хорошо в своем проекте. Но некоторых нет, и поэтому я думал, что было бы хорошей идеей написать некоторые простые инструкции, чтобы ваш легкий драйвер работал как можно быстрее.

Все эти примеры будут сделаны с моим простым драйвером и бигеasy драйвером шагового двигателя, водительскими платами, несколькими разными шаговыми двигателями, которые я валю вокруг лаборатории. Я буду генерировать импульсы шага и направления с anarduinounoandachipkituno32, хотя все эти примеры должны работать с любым Arduino orArduino Клон или Arduino совместимый (как и все чипкитборды).

Не забудьте прочитать обучающий блог Dan Thompson'sexcellentEasyDriver postifyou, который вы хотите прочитать больше об этом материале. Некоторые вопросы отвечали в комментариях к этому блогу.

Примечание 1: Все примеры будут одинаково хорошо работать с простыми драйверами или большими EasyDrivers.
Примечание 2: Все примеры будут работать на Arduino, а также на чипсет (некоторые из них будут работать гораздо лучше на чипсет из-за скорости pic32.)
Примечание 3: Все примеры показывают Цилиндрический разъем для ввода питания-Вам нужно как-то поставить питание EasyDrivers, но это не нужно bea barrel jack. Вы должны иметь источник питания, который может выводить somevoltage между 5 В и 30 В, при 1 Ампер или более.

Пример 1: Базовая Настройка Arduino

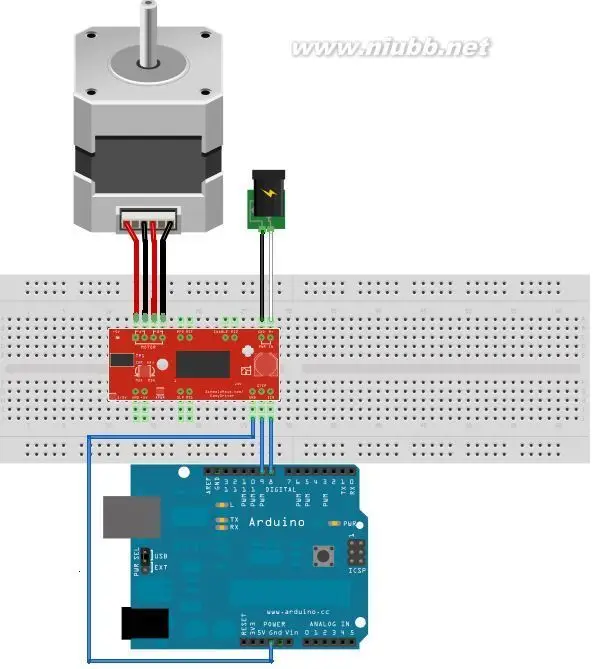

Thisis самый основной пример, который вы можете иметь с Arduino, EasyDriver и шаговым двигателем. Подключите четыре провода двигателя к легкому драйверу (обратите внимание на соответствующие соединения катушки), подключите блок питания 12 В к контактам питания и подключите Arduino'sGND, pin 8 и pin 9 для легкого драйвера.



Загрузите этот эскиз и запустите его на вашем Arduino orchipKIT:

Это не намного проще. Что делает код? В качестве выходов устанавливается pin 8 и 9. Он устанавливает их оба низко, чтобы начать. Затем в основной петли, он просто переключает pin 9 высокий и низкий, ожидая 1 мс между переключателями. Мы используем pin 9 в качестве шага управления andpin 8 в качестве управления направлением для легкого драйвера.

Sincewe не тянет ни MS1, ни MS2 низко на легком драйвере, простой Драйвер по умолчанию в 1/8th микрошаговый режим. Это означает, что каждый раз, когда "digitalWrite(9, HIGH);" вызов выполнен, шаговый двигатель будет перемещать 1/8th полного шага. Таким образом, если ваш двигатель составляет 1,8 градуса за шаг, будет 200 полных шагов за оборот, или 1600 микрошагов perrevolution.

Как быстро этот код будет запускать шаговый? Ну, с шагом 1 мс и 1 мс низким, каждый Полный Пульс займет 2 мс времени. Так как в 1 секунду 1000 мс, то 1000/2 = 500 микрошагов/секунд.

Что мы хотели, чтобы двигатель шел медленнее? Мы меняем задержку (); linesto имеет более длительные задержки. Если вы используете задержку (10); Для обоих, you'llmove на 50 микрошагов/секунд.

Какой двигатель вам нужен, чтобы двигаться быстрее? Мы не можем задержать менее 1 мс, не так ли? Да, конечно, мы можем! Мы можем изменить задержку () звонков на delayMicroseconds(100); Звонки и затем каждый delayбудет 100 микросекунд (или США), так что двигатель будет управляться at5000 микрошагов/секунд.

Теперь, одна вещь, с которой вы должны играть,-это текущий Регулируемый горшок для вашего легкого драйвера. Вам нужен маленький винтовой драйвер, чтобы повернуть его, и не забудьте заставить его слишком далеко так или иначе (они деликатны). Кроме того, некоторые легкие водители были построены с горшками, которые haveno физически останавливает на них, поэтому они вращаются вокруг и вокруг. Как ваш код выше, медленно поверните горшок так или иначе. В зависимости от типа двигателя, который у вас есть (и его сопротивления), вы можете слышать/чувствовать себя без разницы, так как вы вращаете горшок, или вы можете заметить довольно большую разницу.

Пример 2: перемещение вперед и назад

Если мы примем Пример 1 и просто Немного изменим эскиз, wecan перемещает определенное количество шагов вперед или назад. Likeso:

Сейчас, используя этот эскиз, мы Перемещаем 3600 шагов в одном направлении, немного увеличиваем и Перемещаем 3600 шагов в другом направлении. Я уверен, что вы можете понять, как сделать много различных длин ходов сейчас. И вы можете изменить задержку между шагами для каждого перемещения, чтобы произойти отдельные скорости.

Пример 3: использование предварительно построенной библиотеки-AccelStepper

Одна вещь, приведенная выше, не может быть хорошо обработана несколькими ступенями от того же Arduino или chipKIT. Кроме того, ускорение и замедление также затруднены. Другие люди столкнулись с этой проблемой, и теперь у нас есть библиотеки, которые мы можем загрузить и установить в IDE Arduino или MPIDE для решения этих проблем.

Загружайте zip-файл для AccelStepper libraryfromthispage. Отстегните загруженный файл и поместите AccelStepper в папку thelibraries в вашем Arduino install directory. Обратите внимание, что пользователи forMPIDE (chipKIT), вам нужно скопировать пакет AccelStepper в папку библиотеки на высшем уровне, а также \ hardware \ pic32 \ libraries, чтобы обе стороны AVR и PIC32 могли использовать его.

Используйте те же аппаратные средства из примера 1, перезагрузите IDE и введите следующий эскиз:

Этот код делает в основном то же самое, что и пример 2, но Ускорение/замедление с помощью библиотеки AccelStepper и запуск в два раза больше шагов. (Спасибо г-ну Даффи за то, что указали на этот факт!) причина, по которой он работает в два раза больше шагов, заключается в том, что мы делаем «pos = -pos», чтобы держать вещи короткими и простыми. Это означает, что thatit будет работать от 0 до 3600, затем от 3600 до-3600 (что составляет 7200 шагов).

ПРИМЕР 4: запуск нескольких шаговых двигателей

Одна из отличных вещей библиотеки AccelStepper заключается в том, что вы можете запускать так много шаговых двигателей, как вы хотите, в то же время, просто делая больше AccelStepper объектов. Теперь, если вы попытайтесь запускать их быстро, шаги не будут гладкими, поэтому вам нужно быть внимательными, не слишком сильно отклоняясь от Arduino. ChipKIT не имеет такой проблемы, потому что он намного быстрее, чем theArduino.

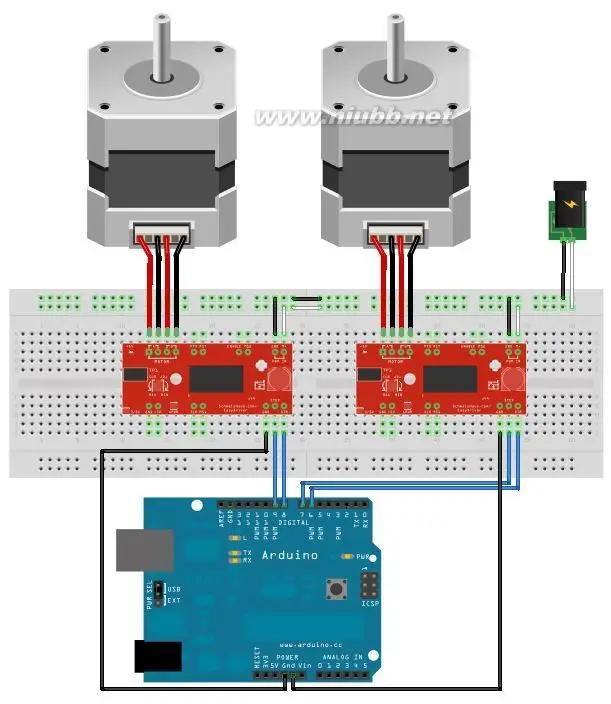

В этой схеме, теперь у нас есть два простых драйвера и два шагового двигателя. Нам просто нужно еще 2 контакта от Arduino, чтобы добавить этот второй двигатель.



Код для этого примера ниже:

Pos1 =-pos1;

Если вы используете этот код, вы можете обнаружить, что ускорение и замедление не так гладкие, как с одним двигателем (на anArduino-снова, эта проблема не возникает на chipKIT) -Потому что наши две максимальные скорости (3000 и 1000) довольно высоки, что позволяет процессору обрабатывать их. Одним из решений является уменьшение максимальной скорости, а затем Переключение с 1/8 микрошагового режима to1/4, половинного или полного шага. Если все сделано правильно, вы увидите скорость вращения sameshaft, но с меньшей загрузкой процессора (потому что вы генерируете столько шагов в секунду).

Вы можете видеть, что для этого примера, я только что скопировал и вставил codeот пример 3 и сделал две позиции и две steppers. Код thisxample очень прост и не очень полезен, но вы можете изучить существующие примеры из библиотеки AccelStepper и прочитать страницы справки на различных функциях, И получите хорошие идеи о том, что еще вы можете сделать с вашим шаговым управлением.
