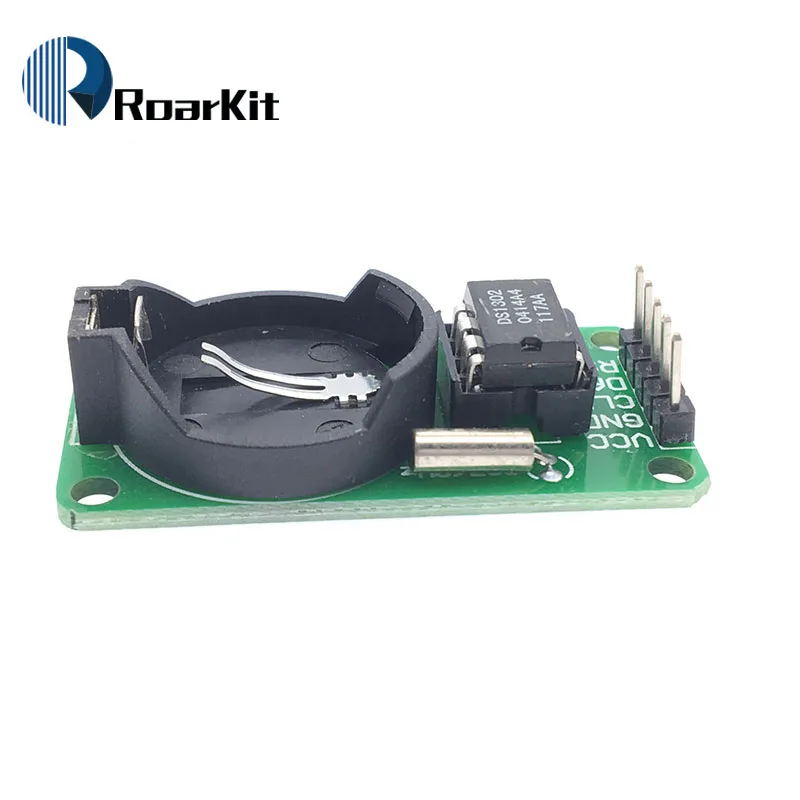

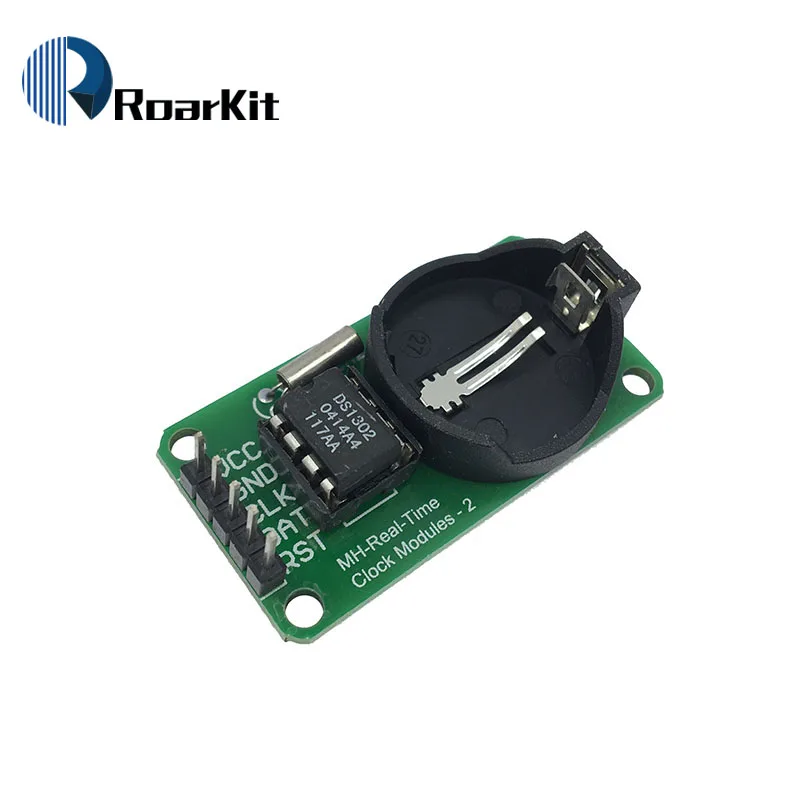

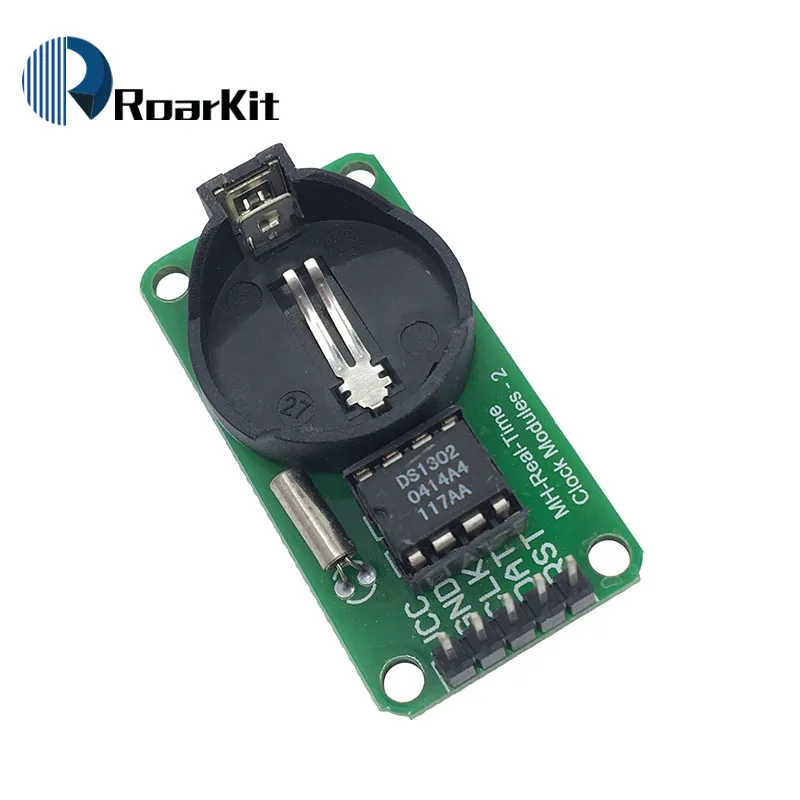

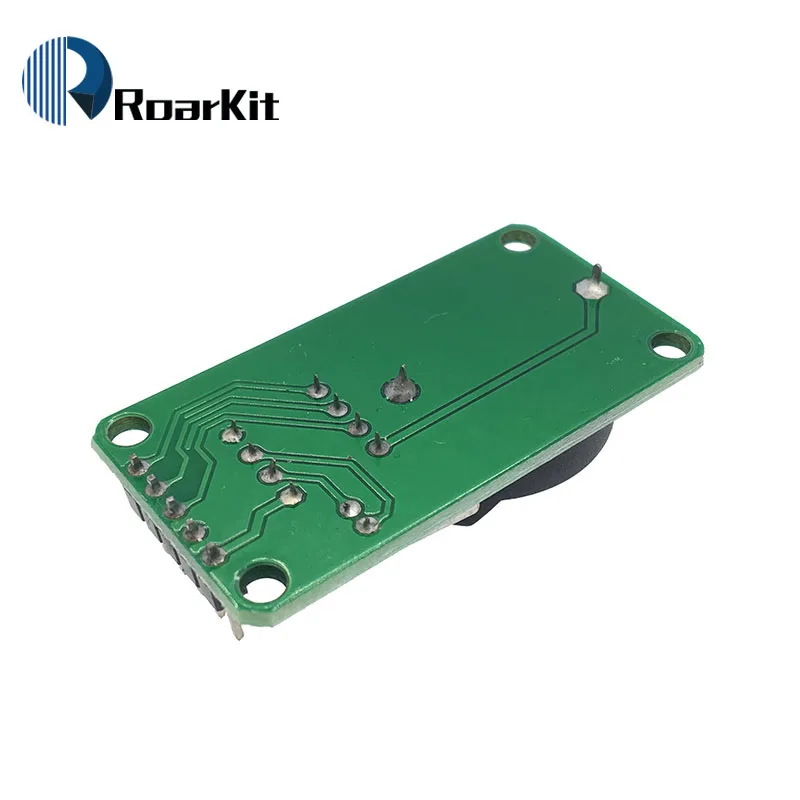

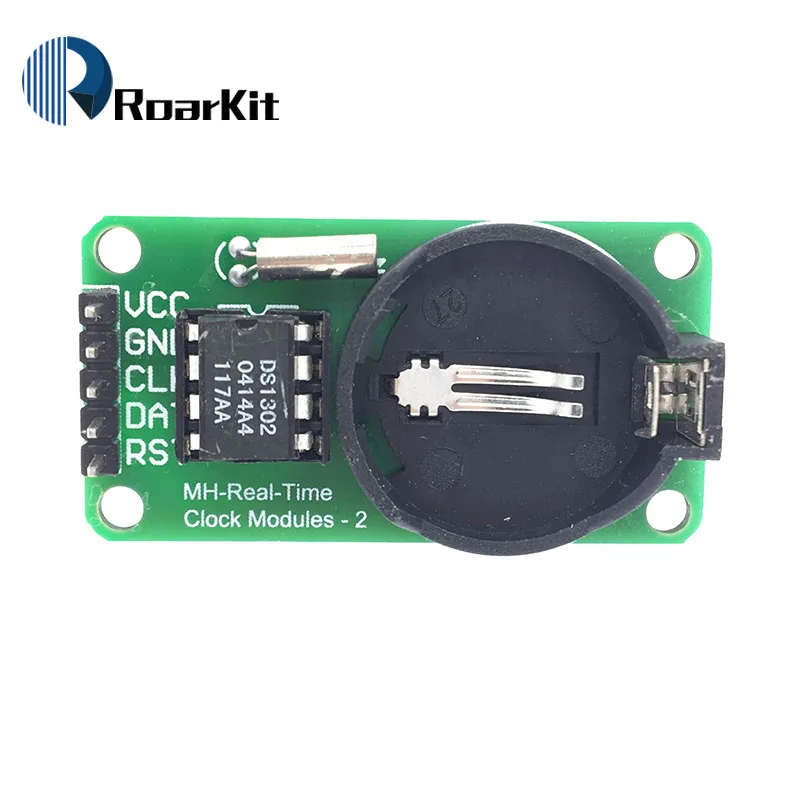

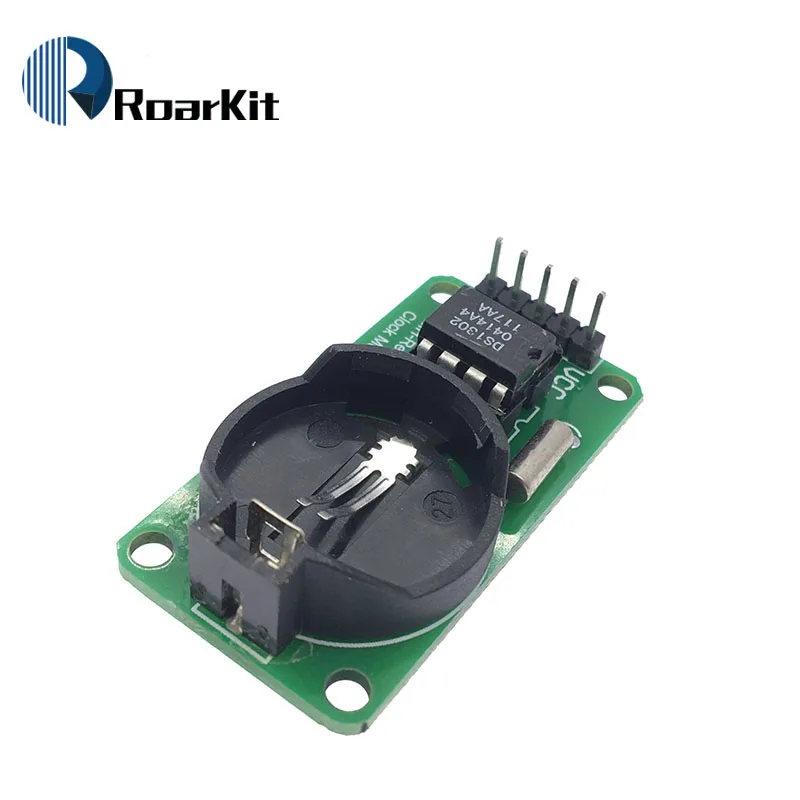

Модуль DIY DS1302 модуль часов в реальном времени без аккумулятора время дороге для

---

Модуль часов в реальном времени DS1302 DALLAS DS1302-это компания, которая запустила функцию зарядки чипа часов, которая содержит часы/календарь в реальном времени и 31 байт статической оперативной памяти, общаться через простой последовательный интерфейс с микроконтроллером. Часы/календарь в режиме реального времени обеспечивают секунды, минуты, часы, дни, недели, месяцы, годы информации, количество дней в месяц и дней может быть автоматически изменено для високосного года. Время работы может указывать решение использовать формат 24 или 12 часов по AM / PM. Между DS1302 можно просто использовать Синхронный Последовательный микроконтроллер для связи, просто используйте три порта линий: (1) RST Reset (2) линии ввода/вывода данных (3) последовательные часы SCLK. Часы/Оперативная память чтения/записи данных до 31-байт или байт набор символов способ общения. DS1302 низкое энергопотребление во время работы, чтобы сохранить информацию о данных и часах мощностью менее 1 мВт DS1302 ключевые показатели производительности: Часы в режиме реального времени с до 2100 можно рассчитать за считанные секунды, минуты, часы, дни, недели, месяцы, годы мощности, а также возможность изменения года 31 8 временное хранилище данных RAM Последовательные порты ввода/вывода таким образом, что минимальное количество контактов Широкий диапазон рабочего напряжения 2,0 5,5 V В тех случаях, когда рабочий ток 2,0 V, меньше, чем 300nA Чтение/есть два способа отправки однобайтового и многобайтового режима передачи данных, набор символов для записи данных или RAM 8-pin DIP или опционально 8-pin SOIC поверхностного монтажа посылка в соответствии с Простой 3-х проводное интерфейс Совместим с TTL Vcc = 5 В Дополнительный диапазон промышленной температуры от-40 до + 85 Двойная трубка питания для основного источника питания и резервного питания DS1302 модуль часов реального времени параметры заключаются в следующем: 1.PCB размер одной панели: 44 мм * 23 мм * 1,6 мм 2 с четыре отверстия для позиционирования, 3,1 мм в диаметре 3. Запасная батарея-настоящая небесная батарея CR2032, напряжение 3 В, ток 260 мА · ч, не перезаряжаемые батареи. Время хранения теоретических данных составляет более 10 лет! 4 кристалла 32,768 кГц, японский Импортированный кристалл, подходящая емкость 6pF, размер 2*6 мм 5.DS1302 Сделано большие 8-контактный DIP чипы, iс чип ниже сиденья, легко заменить и поменять чипы 6 модулей рабочее напряжение Совместимо 3,3 В/5 В, может быть подключен к микроконтроллеру 5 В и 3,3 В 7 Рабочая температура:. 0 ° --- 70 ° Проводка (поставляется с программой, например, может быть подключена к любому порту IO, изменить порт можно определить в программе): VCC и rarr; + 5 V/3,3 V GND & rarr; GND CLK & rarr; P02 DAT & rarr; P01 RST & rarr; P00 Примечание: 1.VCC и GND не обращаются вспять, это сгорит чип 2,51 MCU P0 порт требует выдвижной резистор, если ваше устройство не имеет выдвижной резистор может быть подключен к другим портам передачи данных Отгрузочная ведомость: 1.DS1302 модуль часов в реальном времени
