LTC1871 DC 3 ~ 35V до 5 усилитель Повышающий Модуль конвертер Регулируемый источник

LTC1871 DC 3 ~ 35V до 5 усилитель Повышающий Модуль конвертер Регулируемый источник

Теплая подсказка: Уважаемый покупатель, наши самые дешевые транспортные услуги, экономическая категория логистики (SunYou экономичная воздушная почта, Почта Китая обычный маленький пакет плюс) можно отследить только для того, чтобы он прибыл в вашу страну, пожалуйста, выберите стандартную категорию логистики, если вам нужна полная информация об отслеживании.

Описание товара

Модуль boost использует Расширенный микроконтроллер и американский импортный контроллер boost,Он устраняетВНужен резистор токаИспользуя мощностьMosfet'S on-resistance,Тем самым максимизируя эффективность,До 96.4%.ИмпортEdВысокая мощность низкое сопротивлениеMosТранзистор, сильный ток и высокая эффективностьSChottky,Более широкие и толстые следы PCB,Является гарантией высокой мощности и низкой температуры. WЕсли Входное и выходное напряжение превышает 20 в,Модуль мощностью до 128 Вт.

Особенности:

1.Светодиодный индикатор питания.

2. Кнопка для переключения измерения входного или выходного напряжения, светодиодный индикатор показывает текущее измерение входного или выходного напряжения; Трубка nixie может быть отключена другой кнопкой. Указанные штаты могут быть заучены, не потеряны, даже если силаОтключен. (Бортовой светодиодный индикатор «IN» включен, значение входного напряжения в трубке nixie, яркий светодиодный дисплей «OUT»-значение выходного напряжения).

3.Специальный запуск, функция калибровки вольтметра,Вольтметр никогда не будет неточным!

Метод калибровки вольтметра:

(1)ОШаг калибровки напряжения utputS

Шаг 1,AПросто правая кнопка, чтобы «OUT» светодиодный свет, вольтметр показывает значение выходного напряжения;ПНажмите правую кнопку более 2 секунд, отпустите, Вольтметр и светодиодный индикатор «OUT» мигает синхронизацией, чтобы выВведите режим калибровки выходного напряжения.

Шаг 2,Нажмите на правую кнопку (нормальная скорость), значение напряжения увеличивается;ПНажмите Левую кнопку, минус блок;DВвиду различного единое целое составляет менее 0,1 V, минимальное напряжение дисплея до 0,1 V, таким образом, вам нужно постоянно пресс для детей от 1 года до 5 лет несколько раз, чтобы увидеть вольтметр изменения 0,1 V,HOw много раз вольтметр изменения 0,1 V нажатием клавиши, в зависимости от тока, напряжение дисплея, тем выше напряжение, тем меньше количество пресс.

Шаг3,Нажмите правую кнопку более 2 секунд, отпустите, чтобы выйти из режима калибровки выходного напряжения. Все параметры автоматически включаются для сохранения.

(2)ВШаг калибровки напряженияS

Шаг 1,AПросто правая кнопка, чтобы"В"Светодиодный индикатор, вольтметр показывает значениеВУстановите напряжение; Нажмите правую кнопку более 2 секунд, отпустите, Вольтметр и"В"Светодиодный мигает синхронизацией, так что вы входитеВРежим калибровки напряжения.

Шаги 2 и 3, в соответствии с методом калибровки выходного напряжения.

Параметры производительности

1.Диапазон входного напряжения:3.~35VDC (Примечание: входное напряжение составляет менее 4 в, отказ вольтметра)

2.Входной ток:9A (макс.)

3.Диапазон выходного напряжения:3,5~35VDC (пожалуйста, убедитесь, что выходное напряжение выше входного напряжения)

4.Выходной ток: 6А (макс.)

5.Выходная мощность: 75 Вт (при входном и выходном напряжении более 20 в до 128 Вт)

6.Эффективность преобразования: 96.4% (макс.)

7.VДальность измерения: от 4 до 40 в, погрешность±0,1 в

8.Защита от короткого замыкания: Да (предельный ток 14A).(Примечание: подключен к нагрузке высокой мощности, просто включил влияние тока очень общего удовлетворения тока, ограничивающего самоблокирующуюся защиту, рекомендуется включитьВ первую очередь, А затем получить доступ к нагрузке).

9.Обратный ВходПолярностьЗащита: нет (если требуется, высокий ток диода в серии с входом).

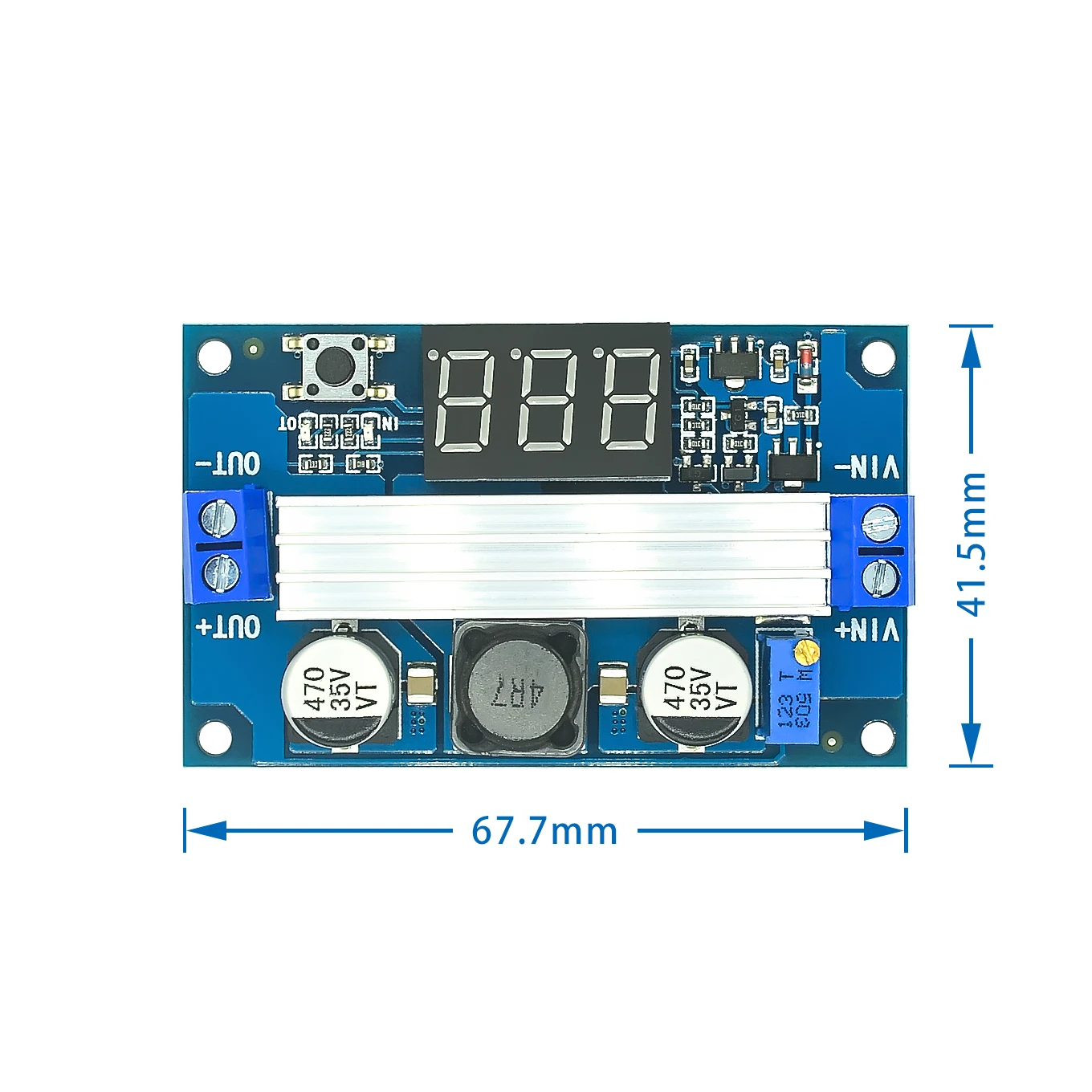

1.0.Д x Ш x В = 67*43*12М

APplication:

1.DIY Регулируемый источник питания, вход 5 В может регулироваться на 5-35 В.

2.TИсточник питания для вашего электронного оборудования.Например,3,7 V литиевая boost на 5V для мобильного питания;7,4 V или 12V boost к ноутбуку источника питания to 19V.

3.AS источник питания транспортного средства для вашего ноутбука, КПК или различных цифровых продуктов питания.
