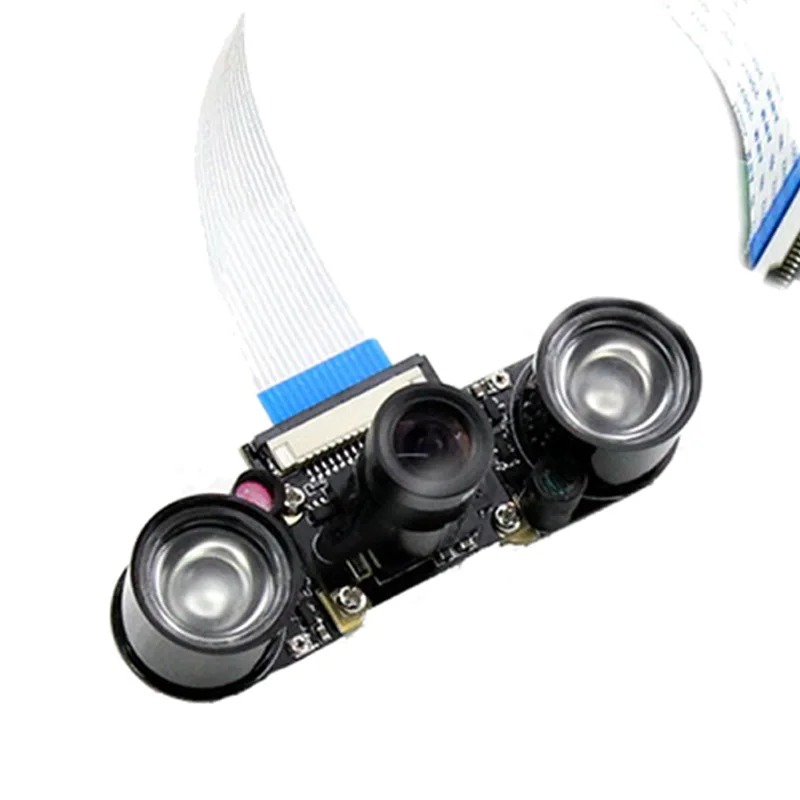

Raspberry pi монитор камера RPI ИК Инфракрасная вебкамера костюм Raspbian DIY разработка

Характеристика

• Название: модуль камеры Raspberry Pi

• Светочувствительный чип: 1/4 5 м

• Диафрагма (F): 1,8

• Фокусное расстояние: 3,6 мм Регулируемая

• Диагональ: 75,7 °

• Пиксель: 1080P

• Более подробную информацию, пожалуйста, посетите://github.com/SmartArduino/SZDOITWiKi/wiki

Техническая поддержка

Аппаратное соединение

• Мягкий провод должен быть перпендикулярен соединителю рядом с разъемом HDMI. Контактная сторона должна быть лицом к разъему HDMI.

• Перед использованием снимите защитный слой на камере.

• Будьте осторожны с непокрытой доской и повреждением ESD.

Использование программного обеспечения

• Прошивка RPI и Raspi-config были обновлены для камеры. Пожалуйста, запустите apt-получить обновление для обновления.

• В raspi-config выберите камеру, затем запустите привод камеры в прошивке theRPi и перезагрузите.

• Используйте командную программу raspivid и raspistill для управления камерой для съемки видео и изображений.

• Снятое видео требует воспроизведения mplayer.

• Как загрузить дату, снятую камерой через интернет?

• С помощью команды nc (ncat-Concatenate и redirect sockets) входные данные камеры должны быть перенаправлены в интернет-порт как выход.

Как включить поддержку камеры в Raspbian

• Загрузите Pi и Войдите в систему. Имя пользователя по умолчанию-pi, а пароль по умолчанию-raspberry. (Примечание: Если вы изменили их по умолчанию, вам нужно будет предоставить свой собственный пользователь/пароль).

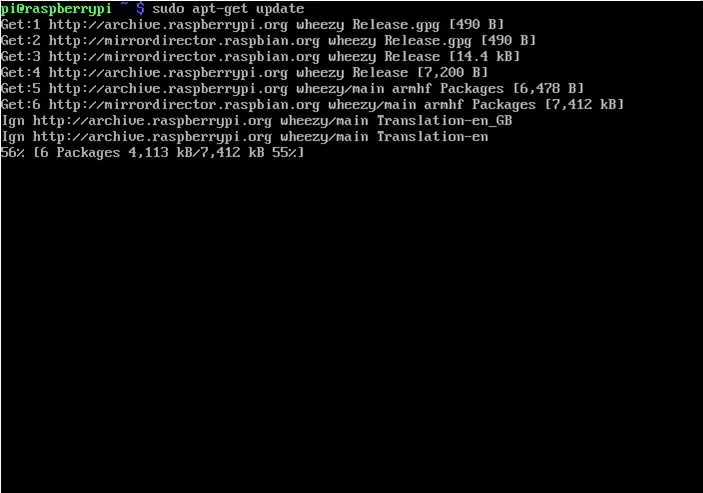

• Выполните следующие команды в терминале для обновления прошивки Raspberry Pi до последней версии:

• Sudo apt-получить обновление

Доступ к настройкам конфигурации для Pi с помощью следующей команды:

Sudo raspi-config

Перейдите в «камеру» и выберите «включить».

Выберите"Да"И перезагрузка.

Как использовать программное обеспечение для камеры Raspberry Pi

• Raspivid-это приложение командной строки, которое позволяет записывать видео с помощью модуля камеры, в то время как applicationraspistill позволяет снимать изображения.

• Вывод определяет имя выходного файла и-t или-timeout указывает количество времени, которое предварительный просмотр будет отображаться в миллисекундах. Обратите внимание, что этот набор 5s по умолчанию и что raspistill захватит окончательную рамку периода предварительного просмотра.

• Демонстрация запускает демонстрационный режим, который будет проходить через различные эффекты изображений, которые доступны.

Примеры команд

• Захват изображения в формате jpeg:

• Raspistill-o image.jpg

• Запись 5s видео в формате h264:

• Raspivid-o video.h264

• Запись видео 10s:

• Raspivid-o video.h264 -t 10000

• Записывайте видео 10s в демонстрационном режиме:

• Raspivid-o video.h264 -t 10000 -d

• Чтобы увидеть список возможных вариантов запуска raspivid или raspistill, вы можете выполнить:

• Raspivid | Без

• Малина | Меньше

• Используйте клавиши со стрелками для прокрутки и введите q для выхода.

• Обратите внимание, что мы рекомендуем вам изменить пароль SSH, если вы используете камеру, чтобы предотвратить нежелательный доступ.

Как транслировать видео с камеры Raspberry Pi по сети

• Для просмотра канала на Linux

• Установите зависимости, запустив следующее в терминале:

• Sudo apt-get install mplayer netcat

• Найдите свой ip-адрес, запустив ifconfig. (Ваш IP адрес будет указан на выходе консоли и, вероятно, будет иметь форму 192.168.1.XXX).

• Выполните следующую команду в терминале, чтобы просмотреть подачу с помощью MPlayer:

• Nc-l -p 5001 | mplayer -fps 31-кэш 1024-

• Для просмотра корма на Windows

• Установите и запустите Linux.

• Найдите свой ip-адрес, запустив ipconfig. (Ваш IP адрес будет указан на выходе консоли и, вероятно, будет иметь форму 192.168.1.XXX).

Скачать MPlayer.

• Скачать Netcat.

• Обратите внимание, что ваш браузер может жаловаться, что эти файлы являются вредоносными, так как они не подписаны.

• Нажмите клавишу Windows и клавишу «r'» одновременно, чтобы открыть окно «Run». Введите cmd.exe в окно и нажмите Enter/return, чтобы открыть запрос DOS.

• Введите следующую команду в строке, чтобы просмотреть подачу с помощью MPlayer:

• [Путь к nc.exe]\ nc.exe -L -p 5001 | [путь к mplayer.exe]\ mplayer.exe -fps 31 -cache 1024-

• Для просмотра корма на OS X

• Скачать MPlayer.

• Кроме того, вы можете скачать mplayer с помощью Brew, который мы рекомендуем.

• Найдите свой ip-адрес, запустив ifconfig. (Ваш IP адрес будет указан на выходе консоли и, вероятно, будет иметь форму 192.168.1.XXX).

• Выполните следующую команду в терминале, чтобы просмотреть подачу с помощью MPlayer:

• Nc-l -p 5001 | mplayer -fps 31-кэш 1024-

• Для просмотра корма на Raspberry Pi:

• Найдите свой ip-адрес, запустив ifconfig. (Ваш IP адрес будет указан на выходе консоли и, вероятно, будет иметь форму 192.168.1.XXX).

• Выполните следующие команды в терминале на приемном Pi:

• Mkfifo буфер

• Nc-p 5001 -l> буфер | /opt/vc/src/hello_pi/hello_video/hello_video.bin буфер

• Для передачи питания от Pi с прилагаемым модулем камеры

• После настройки «приемной» машины в соответствии с инструкциями выше, выполните следующие команды в терминале на «передающей» Pi:

• Raspivid-t 999999 -o - | nc [вставьте ip-адрес клиента] 5001

• Затем вы можете использовать команды, перечисленные в разделе «Как использовать программное обеспечение Raspberry Pi camera» выше, чтобы изменить время захвата или добавить видеоэффект.

Список доставки

• Модуль камеры: 1 шт.

• Инфракрасный светодиодный светильник доска для наполнителя: 2 шт.

• Винт: 1 шт.

• 400px softarranging провод: 1 шт
