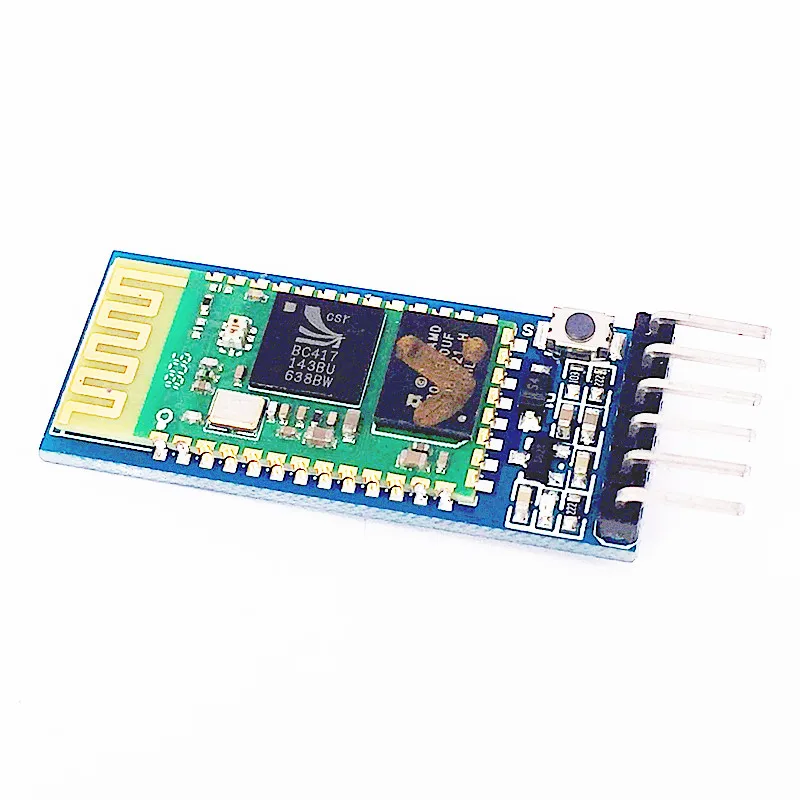

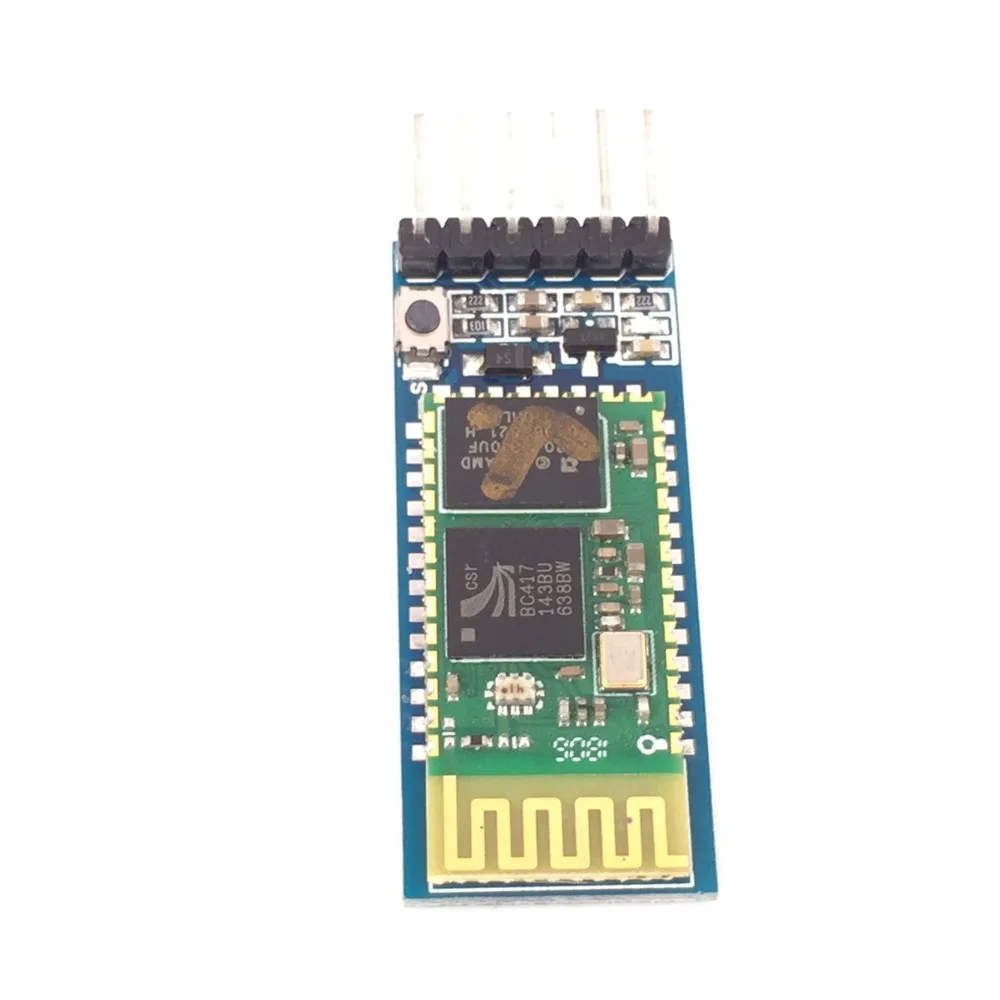

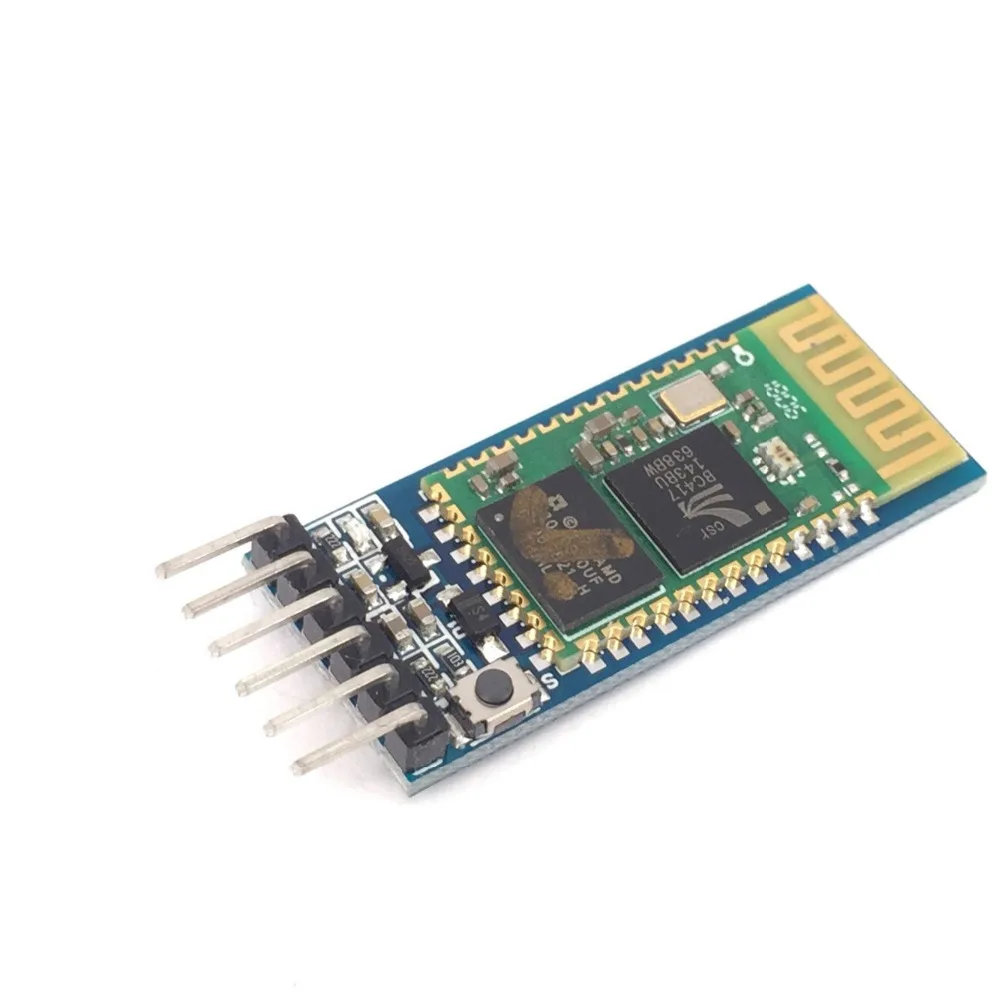

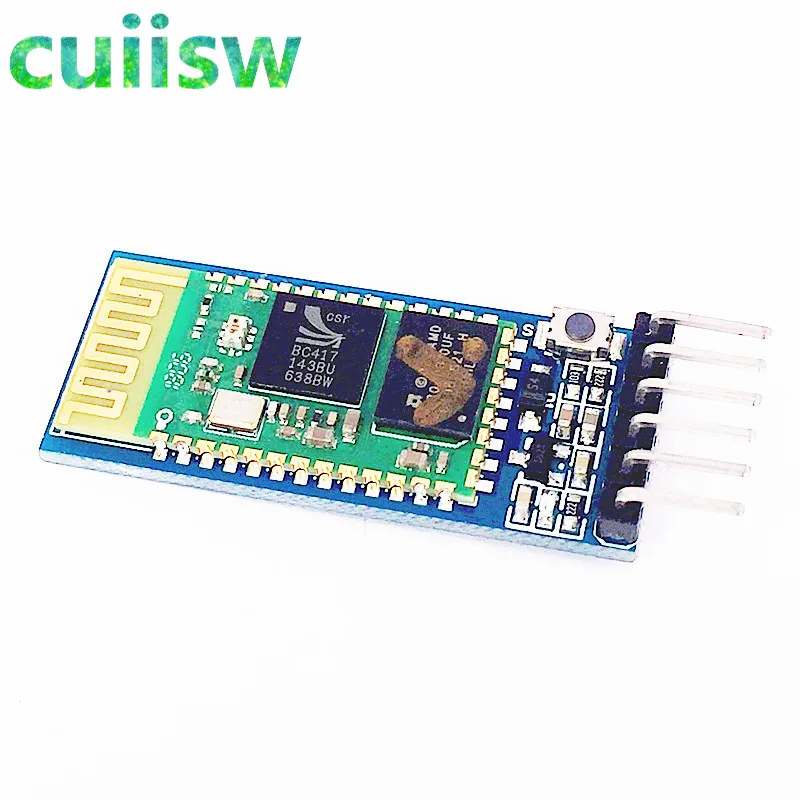

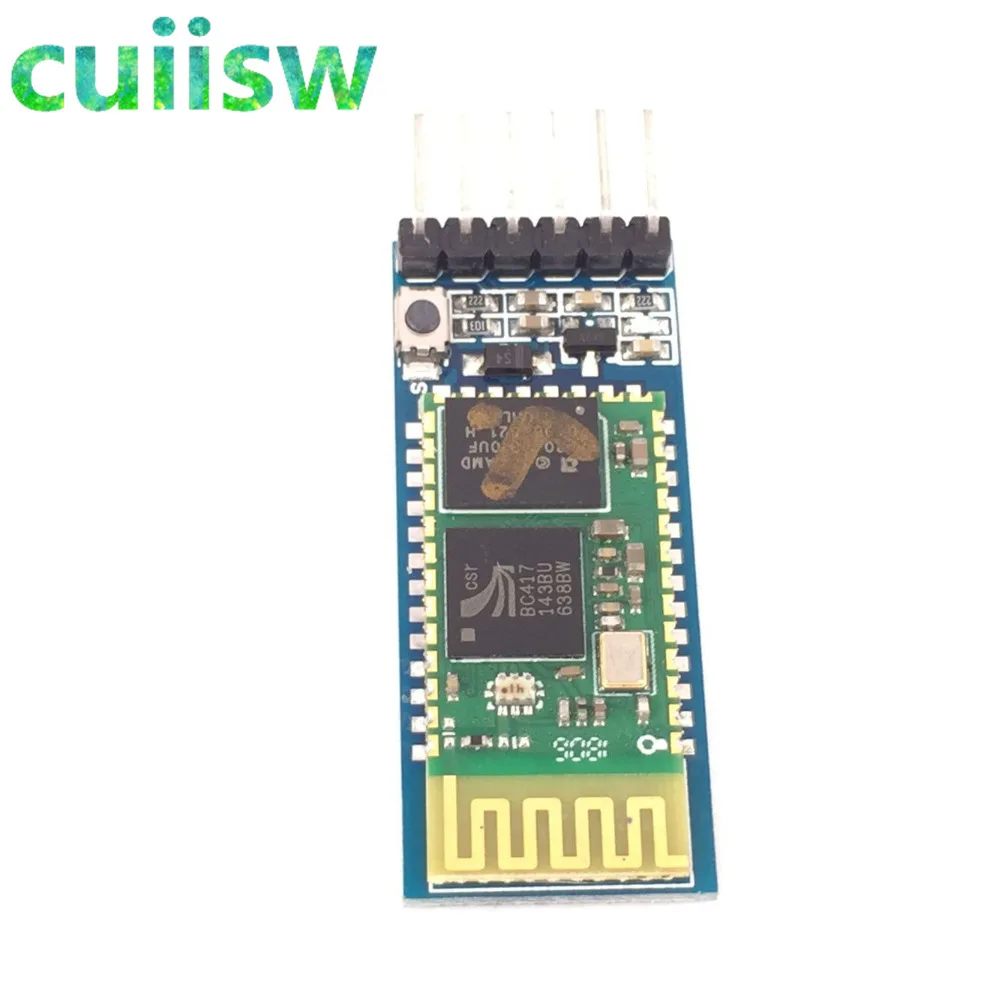

HC05 6 Контактный Модуль встроенный модуль передачи данных через Bluetooth с обратным

Последовательный порт bluetooth, замена для проводных последовательных соединений, прозрачное использование. Вы можете использовать его просто для замены последовательного порта для подключения MCU и GPS, ПК к вашему встроенному проекту и т. д.

HC-06 должен быть разработан мастером или рабом, когда Фабрика, пользователь не может изменить роль.

Спецификация

Прототип Bluetooth: спецификация Bluetooth v2.0 + EDR

Частота: 2,4 GHz ISM полоса

Модуляция: GFSK(Gaussian Shift Keying)

Мощность излучения: ≤ 4dBm, класс 2

Чувствительность: ≤-84dBm при 0.1% BER

Скорость: асинхронный двигатель: 2,1 Мбит/с (макс.) / 160 кбит/с, синхронный: 1 Мбит/с 1 Мб/с

Безопасность: аутентификация и шифрование

Профили: последовательный порт Bluetooth

Источник питания: + 3.3VDC 50mA

Рабочая температура: -20 ~ + 75 градусов по Цельсию

Размер: 26,9 мм x 13 мм x 2,2 мм

Ниже не указаны проблемы с качеством продукции, ошибки в проводке, не гарантия не будет возвращена:
1. С момента спонтанного восстановления после успешного тестирования Используйте TXD или RXD с укороченным на землю
, Анти-обратный модуль питания, чтобы вызвать повреждение

Советы (очень важно):
TXD: отправитель, генеральный сказал, что отправка заканчивается,Нормальная связь должна быть подключена к другому устройству RXD.
RXD: приемный конец, общее сказалНормальная связь должна быть подключена к
Конец приема,Другое устройство TXD.Нормальное общение само TXD навсегда подключенное оборудование RXD!
Спонтанное самозакрытие: RXD TXD подключен к другим устройствам при нормальной связи, поэтому, если вы хотите получить данные, присланные именем, это получение данных, которые они посылают, то, что TXD непосредственно подключен к RXD используется для тестирования себя для отправки и получения, является нормальным,Самый быстрый и легкий тест, когда проблемы сначала сделать тест, чтобы определить, является ли отказ продукта. Также называется loopback test.

Логика уровня:
Уровень TTL: Нормальные данные представлены с использованием binary fixed + 5 В эквивалента логики «1», 0 В эквивалентен логике «0», называемой системой сигнала TTL является положительной логикой
Уровень RS232: от-12 В до-3 в, эквивалентный логике «0», + 3 В до + 12 В логический уровень, эквивалентный логике «1», является отрицательной логикой

Особенности продукта:

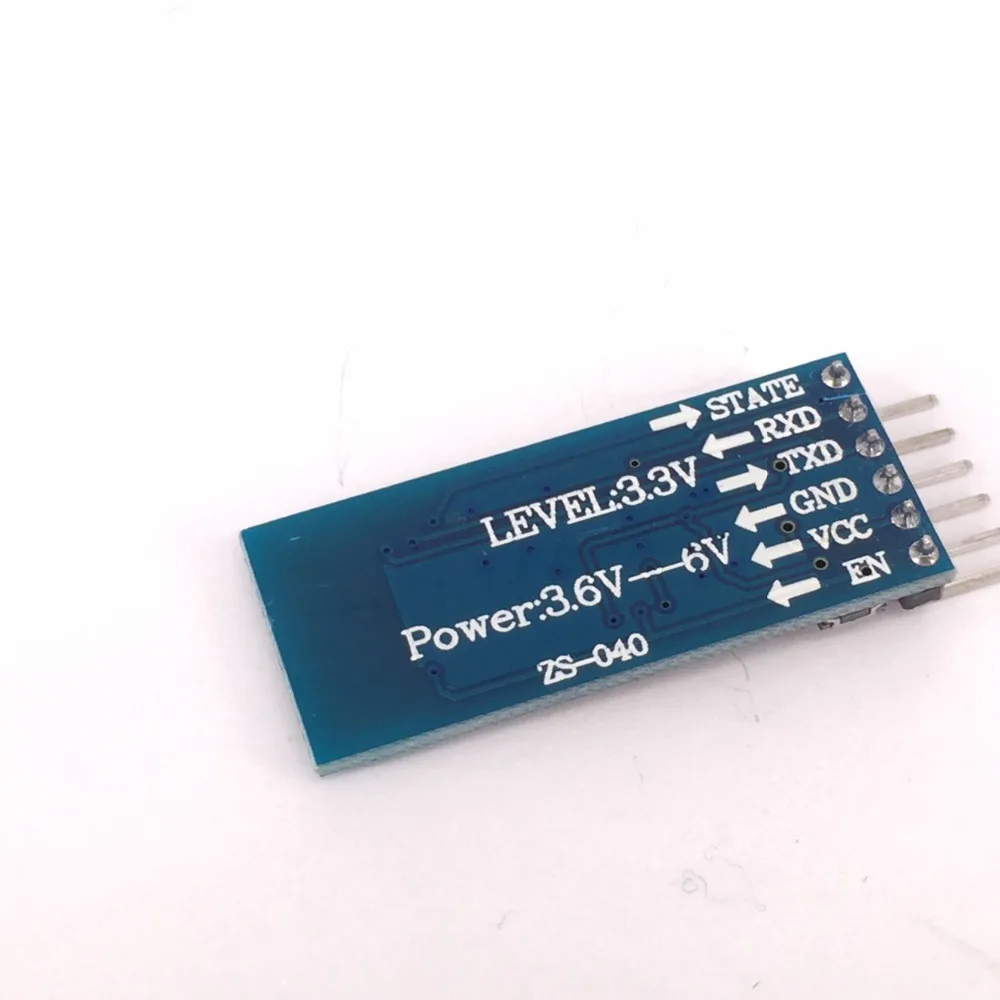

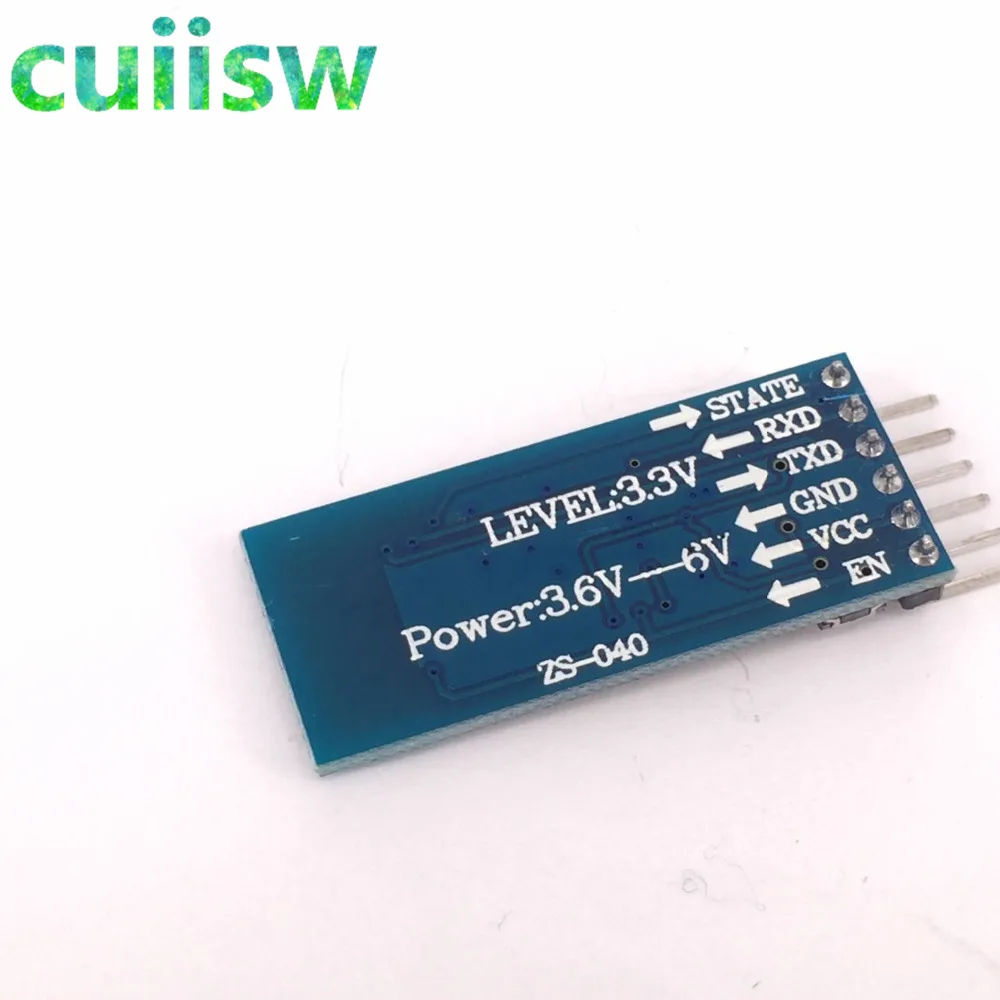

1 основной модуль HC-05, ведет от интерфейса модуля, включаяVCC, GND, TXD, RXD, KEY pin и светодиодный Status pin-out (STATE)
, Светодиодный индикатор показывает состояние подключения Bluetooth,Подключение по Bluetooth медленная вспышка в режим AT, Двойное Подключение по Bluetooth и открытие порта
3, комплект спинкиАнти-обратный диодС 3,3 V LDOВходное напряжение: 3,6 ~ 6V Непарные ток составляет около 30mA парные примерно 10mAВходное напряжение дляЗапрещено более 7 в!
4 уровня интерфейса 3,3 V прямого подключения различных SCM (51, AVR, PIC, ARM, MSP430 и т. д.), 5V MCU также может быть непосредственно подключенный, без MAX232 нельзя пройти через MAX232!
5,Откройте для эффективного расстояния 10 метров,Более 10 метров также возможно, но это не гарантия качества связи на расстоянии
6, в сочетании сПолнодуплексный последовательный портДля использования не нужно ничего знать о поддержке протокола Bluetooth8 бит данных, 1 стоп бит, паритет может быть установленФормат связи, который является наиболее часто используемым форматом связи, не поддерживает другие форматы.
7, можно вытянуть 34 фута в командный режим AT для установки параметров и запроса информации
, Компактный(3,57 см x 1,52 см),Производство чиповЗаводская гарантия качества размещения. И наборы прозрачных термоусадочных труб, пыли и красивых и антистатических.
9, доступно через команды AT, переключение в режим host или slave через команды AT, доступ к указанному устройству
, Поддержка стандартной скорости передачи данных от 4800bps ~ 1382400bps

Использование:
После сопряжения требуется только фиксированная скорость передачи данных последовательного порта, как это может быть, до тех пор, пока это "фиксированная скорость передачи данных, 8 бит данных, оборудование для последовательной связи без паритета может быть прямой заменой оригинального проводного последовательного порта без необходимости изменения программы. Такие как сбор данных, умный автомобиль, серийный принтер, Наружная решетка полосы экрана управления.В сочетании с компьютером:Для компьютеров и устройств с помощью Bluetooth последовательной связи, используйте серийныйВ сочетании с телефоном:Подходит для мобильный телефон с устройством через Bluetooth последовательную связь, используйте серийныйВ сочетании с хостом Bluetooth:Для двух устройств непосредственно через последовательную связь Bluetooth между микроконтроллером и микроконтроллером проводной Последовательный интерфейс с микроконтроллером между использованием с серийным
