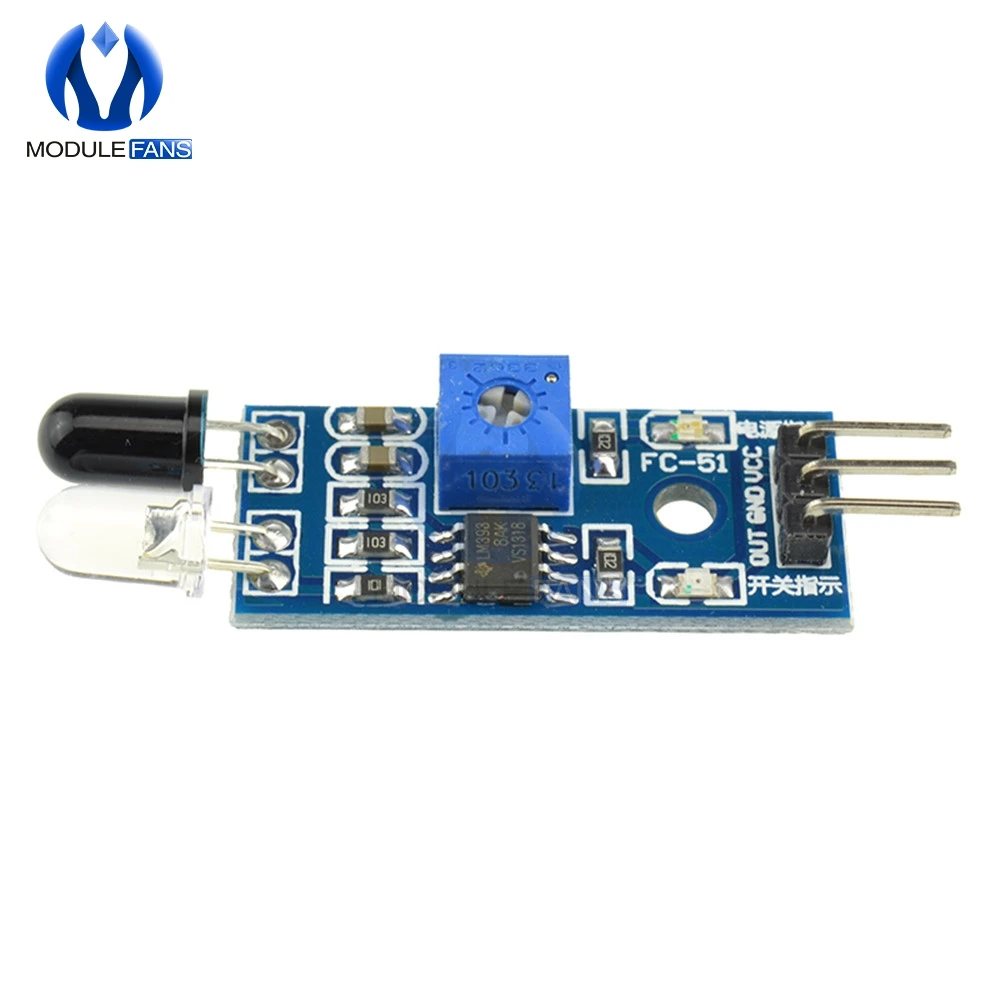

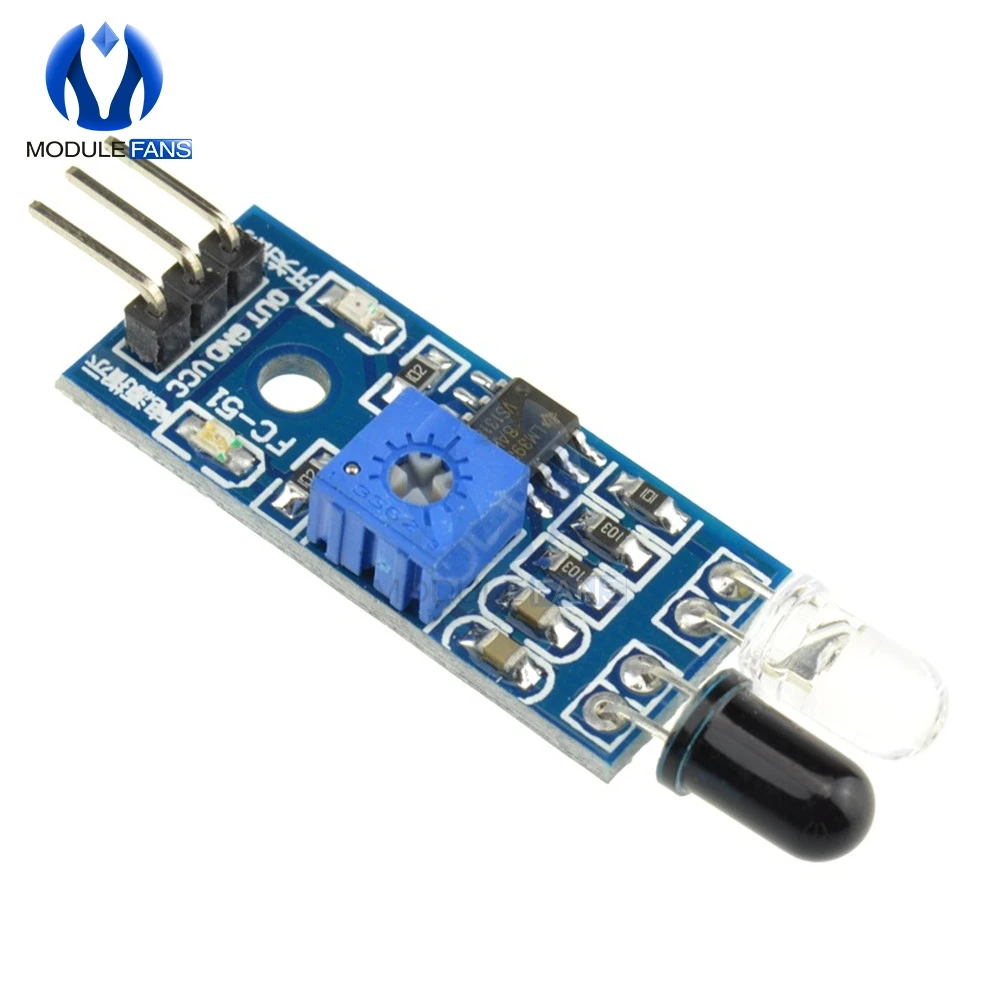

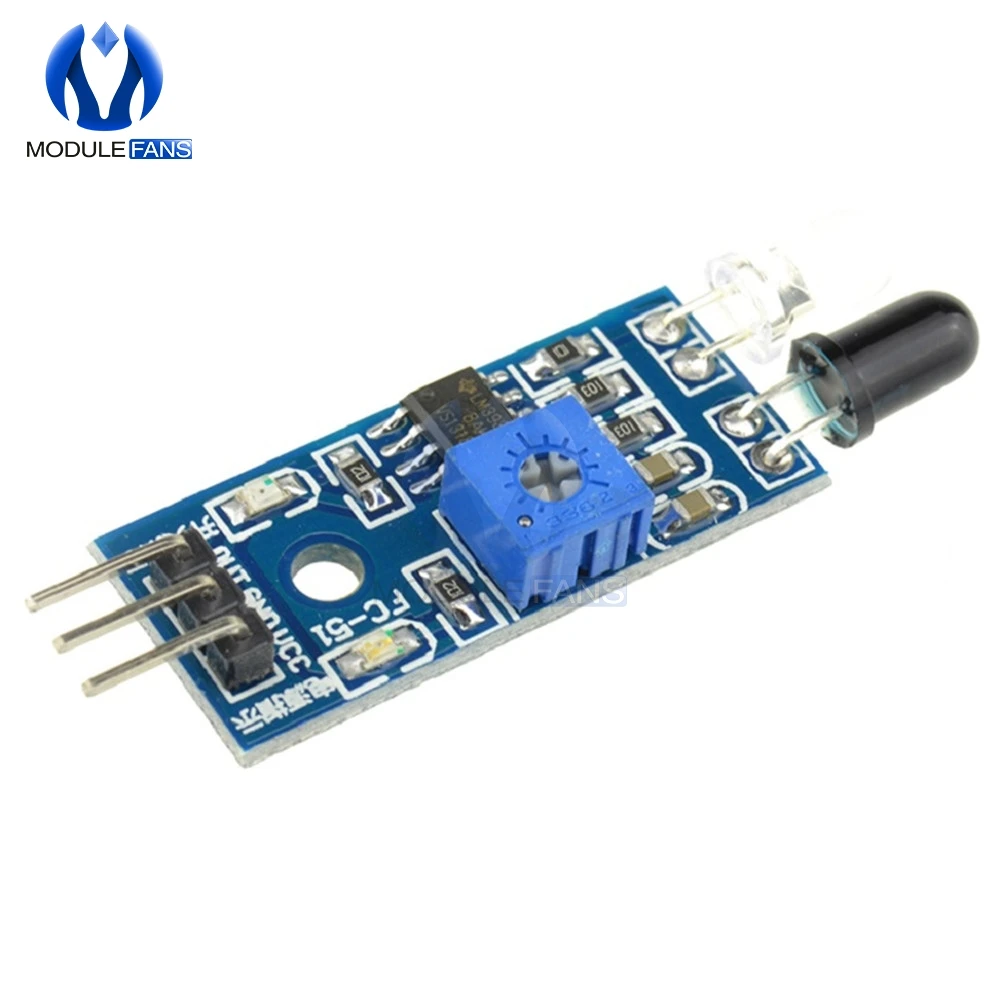

ИК инфракрасный модуль датчика избежания столкновений для Arduino Smart Car Robot 3

ИК инфракрасный модуль датчика избежания столкновений для Arduino Smart Car Robot 3

Модуль датчика на светильник хорошо адаптируется к окружающей среде, имеет пару инфракрасных передатчиков и приемников, передатчик запускает определенную частоту инфракрасного излучения, когда встречает препятствия в направлении обнаружения, инфракрасный приемник отражается обратно трубка приемника, после обработки через схему компаратора, Зеленый светильник индикатора будет освещаться, в то время как выходной интерфейс сигнала выходной цифровой сигнал (сигнал низкого уровня) может быть отрегулирован через расстояние обнаружения ручки потенциометра, эффективное расстояние 2 ~ 30 см, рабочее напряжение 3,3 V-5V. Диапазон обнаружения датчика может быть отрегулирован потенциометром, с небольшим количеством помех, легко собирается, простота в использовании, может быть широко использован робот Предотвращение препятствий, линия по сборке автомобилей для избегания препятствий, отслеживание черно-белой линии и много других случаев.

Параметр:

1. В тех случаях, когда модуль Обнаруживает препятствия впереди сигнала, схема зеленый индикатор светильник уровней Продолжая в то же время выхода с низким уровнем сигнала HDMI/vga порт, модуль обнаруживает расстояние от 2 до 30 см, угол обнаружения 35 °, расстояние может обнаруживать потенциальное управление для регулировки, регулировки потенциометра по часовой стрелке, расстояние обнаружения увеличивается; Потенциометр регулировки против часовой стрелки, расстояние обнаружения уменьшается.

2, датчик активного инфракрасного отражения обнаружения, целевой отражательной способности и формы расстояния обнаружения ключа. Минимальное расстояние обнаружения, которое Макс. Черный и белый; Небольшая площадь расстояния объекта небольшая, большая площадь от Grand.

3, выходной порт модуля датчика может быть непосредственно подключен к порту IO микроконтроллера, также может быть подключен непосредственно к реле 5 В; Подключение: VCC-VCC; GND-GND; OUT-IO

4, компаратор с использованием LM393, стабильность работы;

5, может быть 3-5 в постоянного тока для модуля. Когда питание включено, красный индикатор питания светильник;

6, с 3 мм винтовыми отверстиями для легкой установки, установки;

7, схема Размер: 3,2 см * 1,4 см

8, каждый модуль в доставке имеет пороговое напряжение компаратора, регулируемое через потенциометр, особые обстоятельства, пожалуйста, не регулируйте потенциометр.

Интерфейс:

1. VCC внешний 3,3 V-напряжение постоянного тока 5V (5v микроконтроллер и может быть напрямую подключены к 3,3 v MCU);

2. GND внешний GND;

3. Небольшие интерфейсы цифрового выхода платы (0 и 1);
