Мини stm32F103VET6 основной плате/72 мГц/512 К Flash/64 Оперативная память/ключ скачать

Мини stm32F103VET6 основной плате/72 мГц/512 К Flash/64 Оперативная память/ключ скачать

Мини stm32F103VET6 основной плате/72 мГц/512 К Flash/64 К Оперативная память/ключ скачать программу

Описание:

могут быть загружены через порт usb ключ для запуска программы без сброса! удобно и практично;

Независимые 32 P TFT ЖК-дисплей Интерфейс

stm32F103VEt6 Процессор внутренний ресурс Описание:

core

-Руки 32-бит Cortex-M3™ Процессор

-72 мГц, 1.25 DMIPS/МГц (Dhrystone2.1) 0 ожидания для доступа к памяти

-умножить один цикл и аппаратное деление

памяти

-512KB флэш-памяти программ байт

-64 К байт sram

часы, сброс и источника питания управления

-2.0 до 3.6 В источника питания и ввода/вывода

-Мощность on/off сброса (POR/PDR), программируемый детектор напряжения (pvd)

-внутренний4 до 16 мГцВысокоскоростнойкварцевый генератор

-внутренний-обрезается до 8 мГц rc-генератор

-Внутренний 40 кГц rc-генератор

-pll питанияПроцессор часы

-С калиброванной 32 кГц RTC генератор

Низкое энергопотребление

-сон, остановите и режима ожидания

-VBAT питания для RTC и резервного копирования регистров

Режим отладки

последовательной Alambres отладки (SWD) и отладки интерфейс JTAG

DMA

-7 контроллер DMA канал

-периферия: таймеров, АЦП, SPI, I2C и USART

три 12-бит АЦП, 1us время преобразования (16 каналов)

-Диапазон преобразования: от 0 до 3.6 В

-Двойной выборки и Функция удержания

-Температура датчик

12-ЦАП (2 канала);

до 80 быстрая скорость портов ввода/вывода (до 50 мГц)

-80Многофункциональный двунаправленный5 В Совместимость ввода/вывода

-Все i/o портов может быть сопоставлен с 16 внешних прерываний

до семи таймер

-до трех 16-бит таймеры, Каждый с до 4 проход для захвата ввода/вывода сравнить/PWM или счетчик импульсов

-16 бит 6-канальный расширенный контроль таймер

-до 6каналШИМ

-контроль мертвой зоны, край/центр-выровнены сигналов и аварийного тормоза

-2 сторожевой таймер (независимый и окна Тип)

-Системы Таймер: 24 само сокращения типа

Связь интерфейсы до 9

-До двух I2C интерфейсы (smbus/pmbus)

-до трех usart интерфейс, поддержка ISO7816, lin, irda интерфейс и Управление по модему

-До двух SPI Синхронный Последовательный интерфейс (18 Мбит/с)

-Может интерфейсы (2.0B активный)

-USB 2.0 на полной скорости интерфейса

Paquetes

-LQFP100

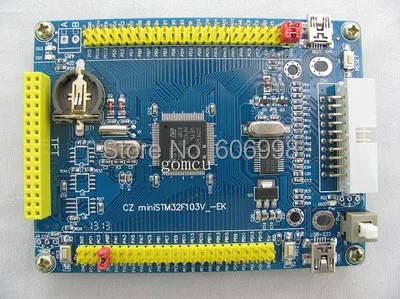

основной плате Аппаратные ресурсы:

Все порты ввода-вывода являются приводит (в том числе напряжения VREF отсчета АЦП)

Две кнопки пользователь,

Кнопка сброса;

Два управляемый светодиод;

Светодиодный индикатор питания;

USB для последовательных интерфейсов (ключ к скачать программу для использования);

Интерфейс раб USB;

JTAG/SWD 20-контактный стандартный интерфейс;

32 футов ФКЦБ TFT ЖК-дисплей экран интерфейс

Размер доски: 101.5 мм x 76.68 мм

плата имеет три SO8 чип завод, где SPI флэш 25q16, EEPROM 24C02 были приваренной, 485 IC сварки на свои собственные потребности

Paquetes включено:

1 * stm32F103VET6 основной плате

1 * USB Calbe
