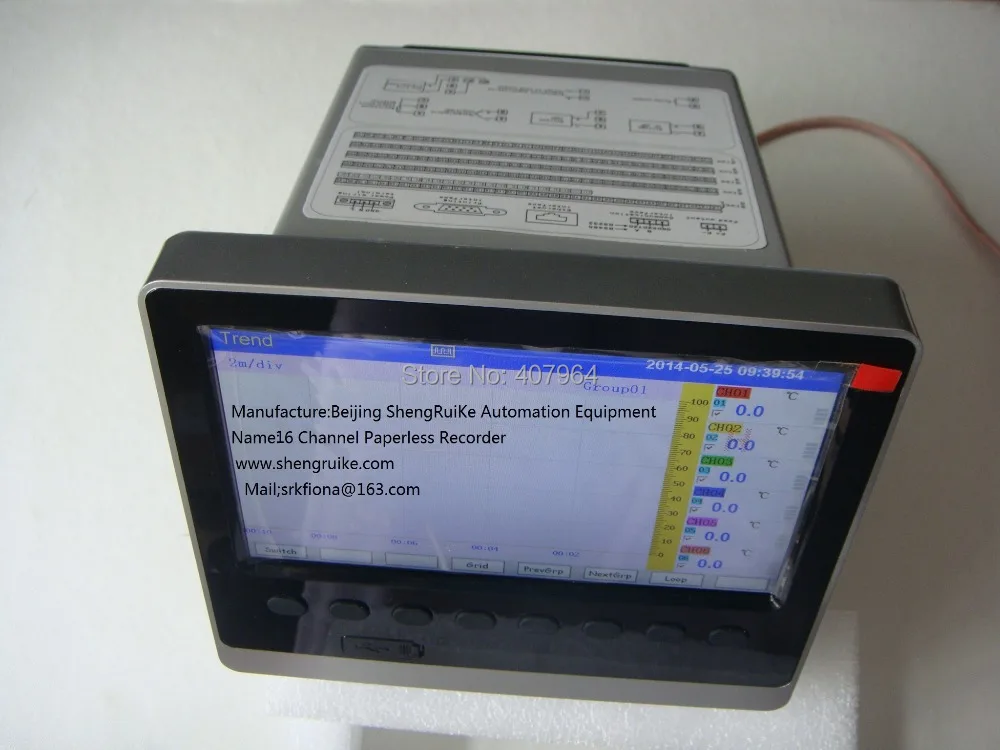

Английское меню 16-канальный безбумажный рекордер Универсальный вход 220VAC |

Измерение входного сигнала

Входной сигнал

Ток: 0 ~ 20 мА, 0 ~ 10 мА, 4 ~ 20 мА

Напряжение: 0 ~ 5 В, 1 ~ 5 В, 0 ~ 10 в, ± 5 В, 0 ~ 20 мВ, 0 ~ 100 мВ, ± 20 мВ, ± 100 мВ

Термостойкость: Pt100, Cu50, Cu53, Cu100, BA1, BA2

Линейное сопротивление: 0 ~ 400 Ω

Термопара: B, S, K, E, T, J, R, N, F2, Wre3-25, Wre5-26

Частота: PI

Выход

Выходной сигнал

Аналоговый выход: 4 ~ 20 мА (сопротивление нагрузки≤380Ω), 0 ~ 20 мА (сопротивление нагрузки≤380Ω), 0 ~ 10 мА (сопротивление нагрузки≤760Ω), 1 ~ 5 В (сопротивление нагрузки≥250 KΩ), 0 ~ 5 В (сопротивление нагрузки≥250 KΩ), 0 ~ 10 В (сопротивление нагрузки≥10 KΩ)

Сигнал тревоги: нормально открытый Релейный контактный выход, где контактная мощность 1 A/250 В переменного тока (резистивная нагрузка)

(! Примечание: Пожалуйста, не несите нагрузку непосредственно в случае, если нагрузка превышает контактную способность реле.)

Выходная мощность: DC24 V±1, ток нагрузки≤250 мА

Выход связи: RS485/RS232 интерфейс связи, 1 200 ~ 57600 bps скорость передачи данных (возможность установки); стандартный протокол связи MODBUS RTU принимается; расстояние связи RS-485 может достигать 1 километра; Расстояние связи RS-232 может достигать 15 м; Интерфейс связи EtherNet принимается, Где скорость связи составляет 10 м.

Комплексные параметры

Точность измерения

0.2% FS ± 1 d

Период выборки

1 s

Режим настройки

Кнопка устанавливается в виде панели soft touch; значения параметров заблокированы паролями и будут сохранены постоянно в случае отключения.

Метод отображения

7-дюймовый 800*480 широкоэкранный Широкоформатный TFT цветной графический и ЖК-дисплей высокой яркости; светодиодная подсветка; с четкими картинками и широким углом обзора.

Интенсивность экрана можно регулировать свободно.

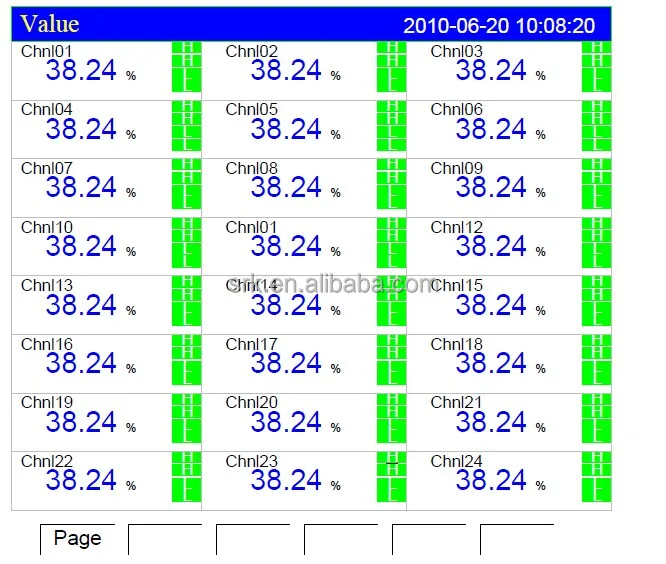

Содержимое дисплея может быть составлено из символов, фигур, условных кривых, диаграмм бар и т. Д.; через кнопку панели, поворот страницы, вперед и назад поиск истории данных, изменение шкалы времени кривых, и т. Д. Могут быть реализованы.

Резервное копирование данных

Поддержка резервного копирования и преобразования данных USB флэш-диска и sd-карты, где максимальная емкость составляет 8 Гб; поддерживаются форматы FAT и FAT32.

Емкость для хранения

Емкость внутренней флэш-памяти составляет 64 м байт.

Интервал записи

Девять вариантов, включая 1, 2, 4, 6, 15, 30, 60, 120 и 140 s.

Рабочий источник питания

AC 85 ~ 264 в (источник питания выключателей), 50/60 Гц;

DC12 ~ 36 В (источник питания выключателей);

Потребляемая мощность: 20 Вт.
