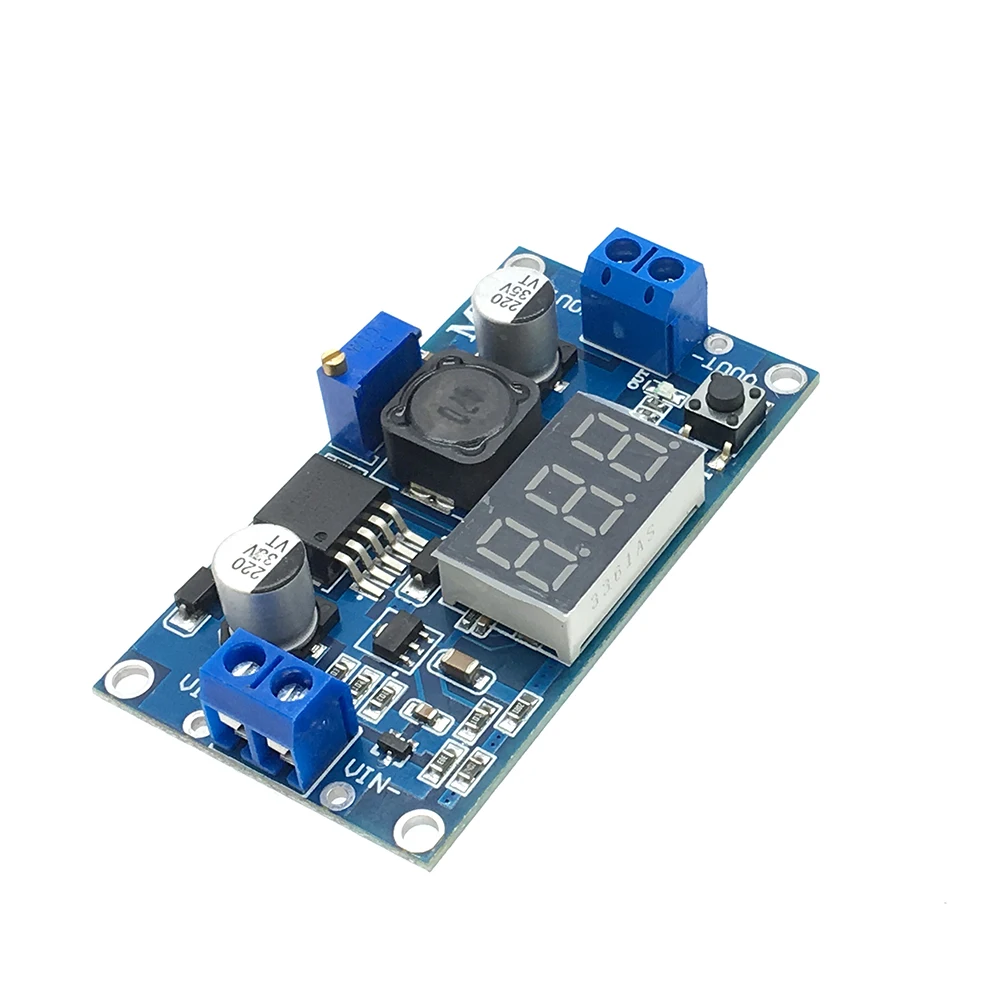

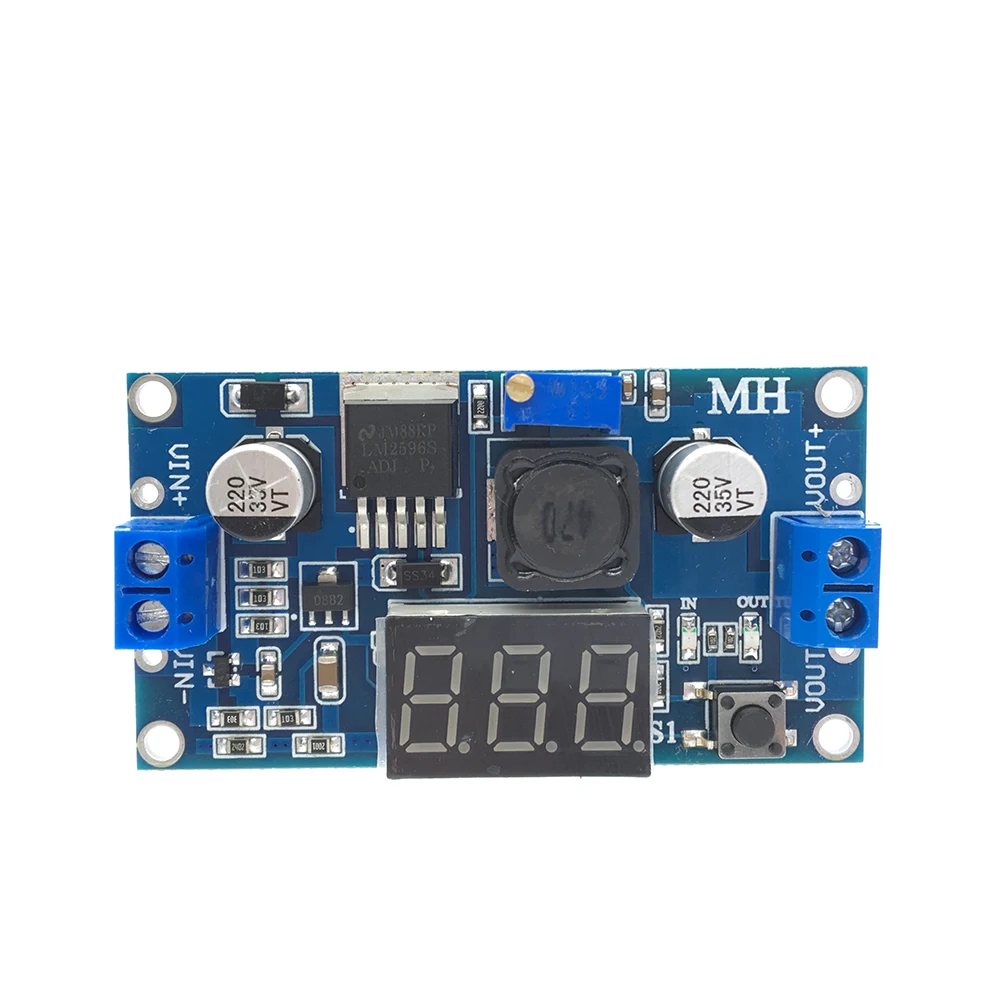

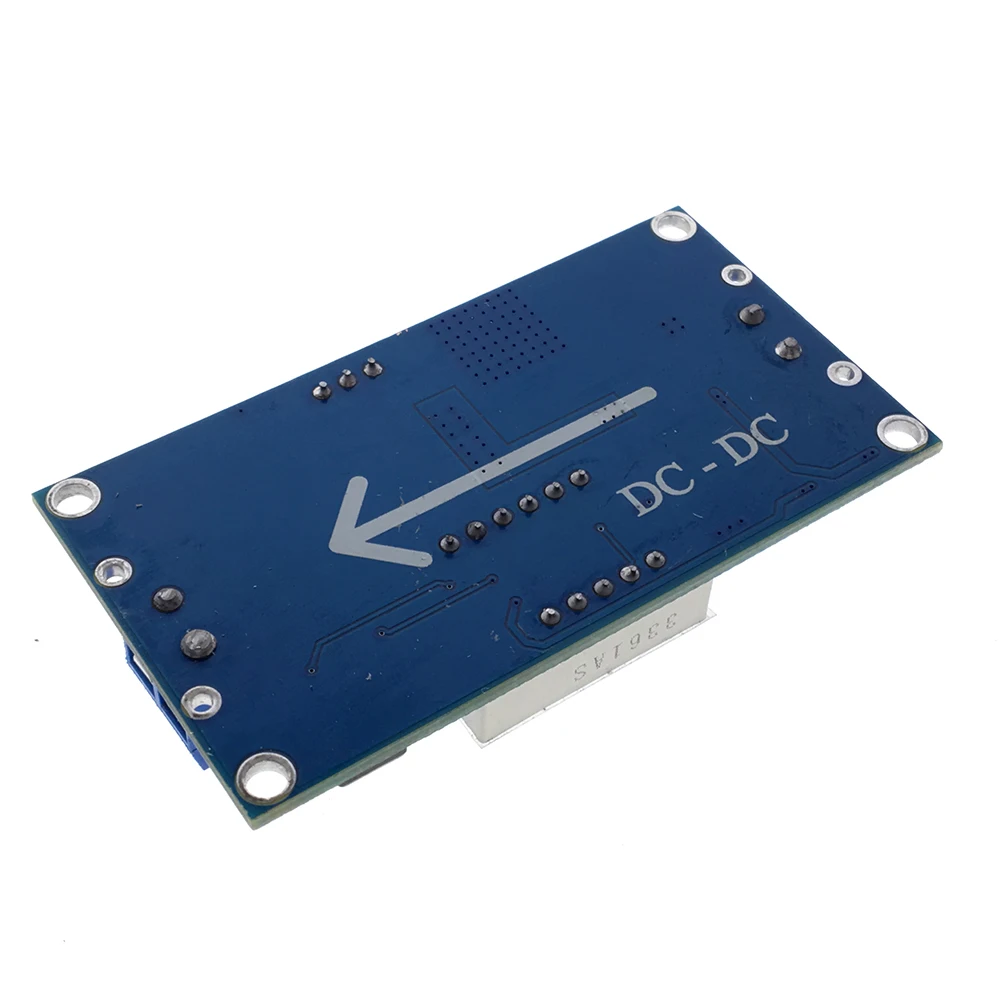

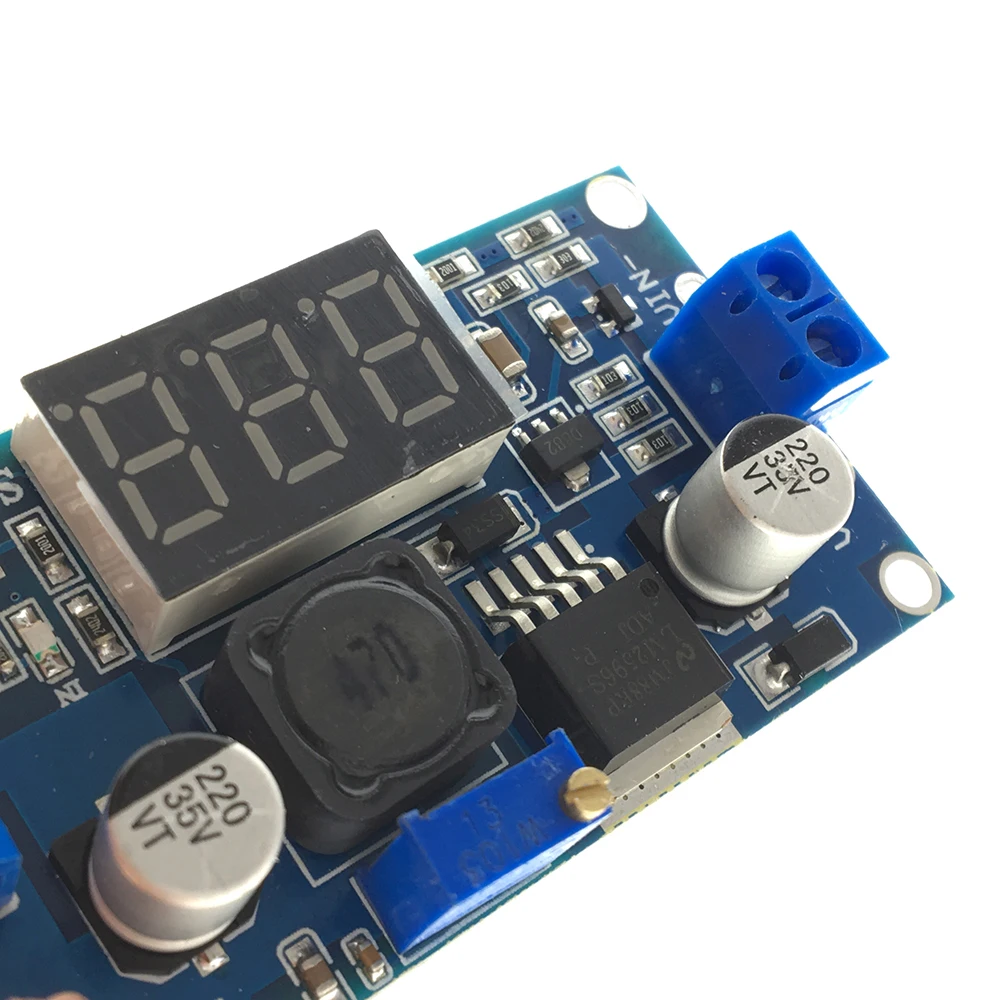

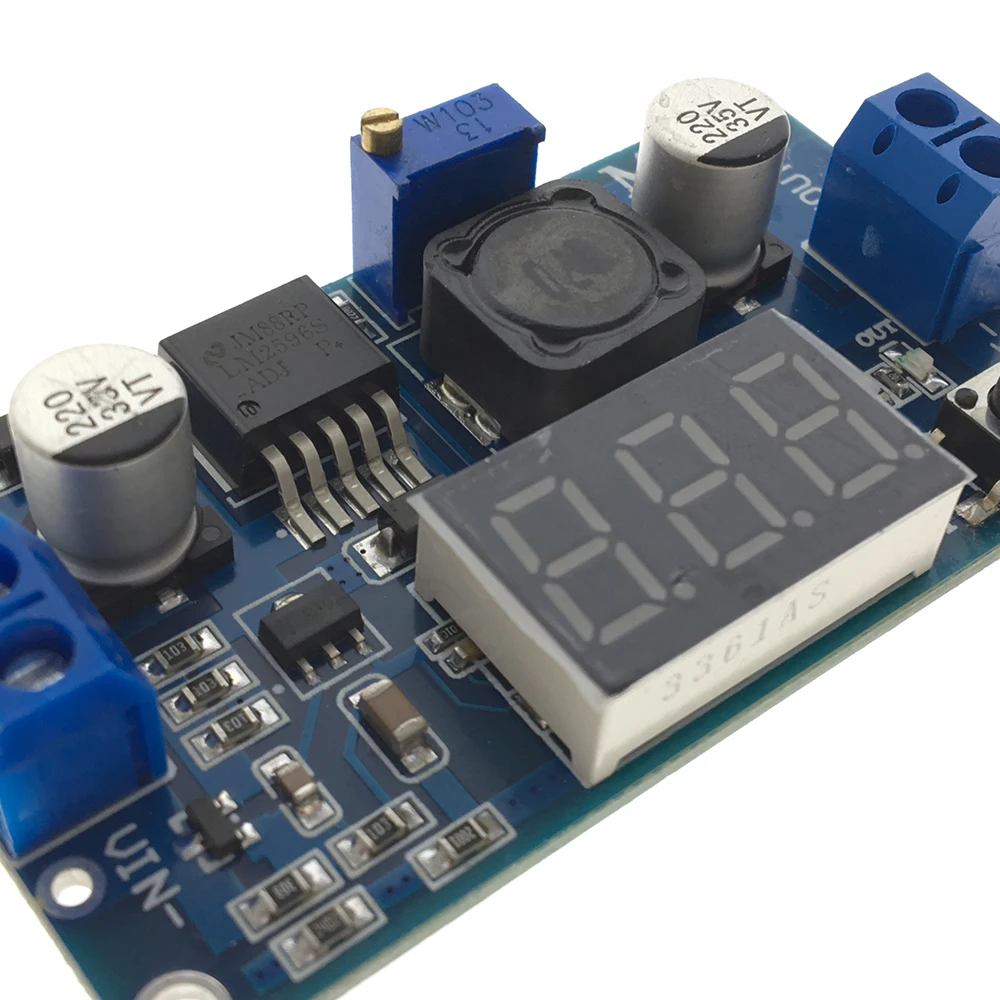

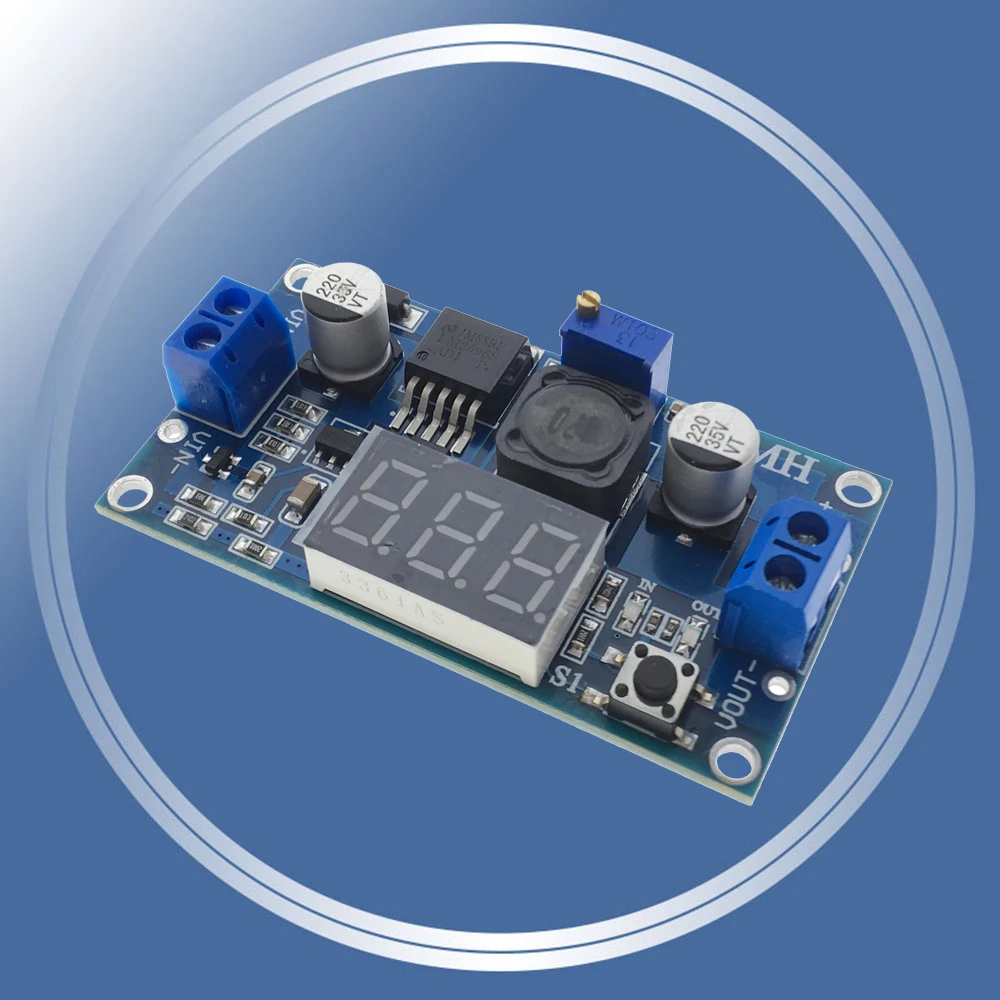

Понижающий преобразователь LM2596 постоянного тока 3 А регулятор напряжения

Понижающий преобразователь LM2596 постоянного тока 3 А регулятор напряжения

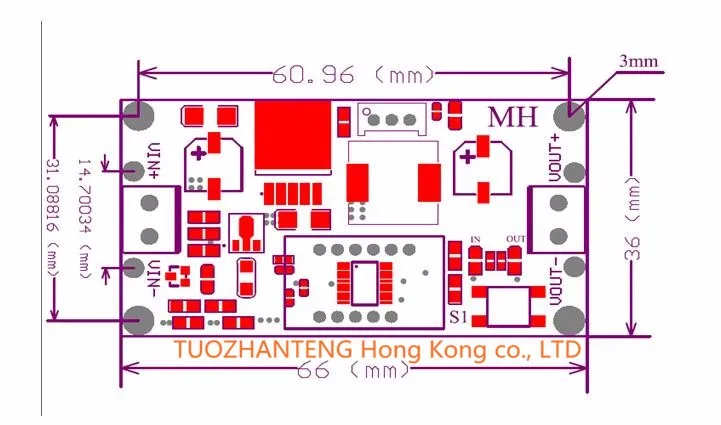

Таблица размеров:

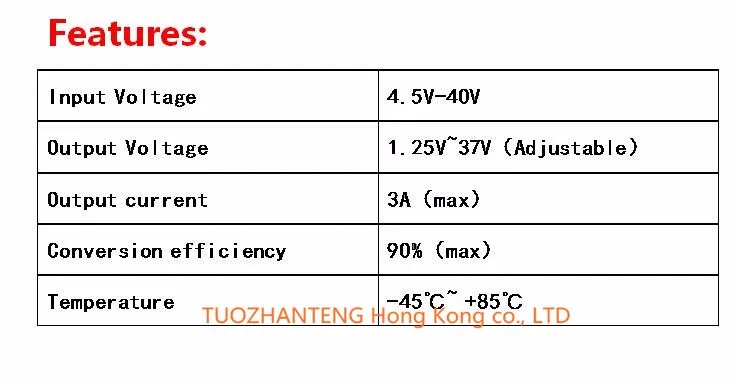

Особенности:

Особенности: 1. С вольтметр светодиодный цифровой дисплей Вольтметр, допускается погрешность ± 0,1 V, диапазон 4 ~ 40V. (Примечание: входное напряжение ниже 4 в, бортовой вольтметр не работает и не отображается) 2. Большой объем 5*5 нажмите кнопку для переключения между измерительным входом или выходным напряжением, и светильник индикатора показывает, какое напряжение терминала измеряется. По умолчанию цифровая трубка отображает входное напряжение и входной индикатор включен. При нажатии кнопки цифровая трубка отображает выходное напряжение и выходной индикатор включен. И удерживайте последнюю настройку, даже после выключения 3. Вольтметр можно выключить. Нажмите и удерживайте переключатель более 1 секунды и менее 4 секунд. После выключения вольтметра просто нажмите на переключатель, чтобы включить вольтметр. 4. Функция измерения входного и выходного напряжения погрешность калибровки, Длительное нажатие на выключатель более 4 секунд, и введите функцию измерения напряжения ошибка калибровки после освобождения руки. В это время в светильник включен (калибровки входных сигналов), и цифровая трубка вспышки заменяют друг друга дисплей более положительное значение (фабрика параметр 0,0). На данный момент, вы можете изменить это значение, нажав на кнопку (ряд значения-0,5 ~ 0,5; Единица измерения V). Положительное число указывает на калибровку вверх, а отрицательное число-на калибровку вниз. После настройки калибровочного значения входного терминала нажмите и удерживайте кнопку более 2 секунд и введите калибровку ошибки выходного терминала после выпуска. В это время включен светильник OUT (калибровка выходного терминала), и отображается значение калибровки выходного терминала. Метод регулировки такой же, как у входного терминала. После калибровки на выходе нажмите и удерживайте кнопку более 2 секунд и сохраните установленное значение и вернитесь к нормальному напряжению дисплея после выхода, установленное значение коррекции немедленно начнет действовать и не будет потеряно после отключения питания. (С этой функцией, вы можете удовлетворить ваши более высокие требования к точности) 5. С клеммным блоком удобно использовать без паяльника, а точка подключения Сварочного Провода забронирована (входное напряжение должно быть больше 1 в, чем напряжение для выхода) 6. Максимальный выходной ток может достигать 3 А. Рекомендуется, чтобы рабочий ток был около 2А. 7. Он принимает внутреннюю частоту колебаний 150 кГц, которая относится к регулятору напряжения переключения второго поколения, с низким энергопотреблением и высокой эффективностью.

Руководство по использованию модуля:

1. Погрешность измерения входного и выходного напряжения более точная: Нажмите и удерживайте переключатель более 4 секунд, а Функция сравнения ошибок при измерении напряжения введена после освобождения руки. В это время в светильник включен (калибровки входной разъем) и цифровая трубка вспышки заменяют друг друга дисплей более положительное значение (заводской параметр 0,0), на данный момент нажмите эту кнопку, чтобы изменить это значение (значение диапазон-0,5 ~ 0,5; Единица измерения V), Положительное число означает калибровку вверх, отрицательное число означает калибровку вниз. После настройки калибровочного значения входного терминала нажмите и удерживайте кнопку более 2 секунд и введите калибровку ошибки выходного терминала после выпуска. В это время включен светильник OUT (калибровка выходного терминала), и отображается значение калибровки выходного терминала. Метод регулировки такой же, как у входного терминала. После калибровки на выходе нажмите и удерживайте кнопку более 2 секунд и сохраните установленное значение и вернитесь к нормальному напряжению дисплея после выхода, установленное значение коррекции немедленно начнет действовать и не будет потеряно после отключения питания. (С этой функцией, вы можете удовлетворить ваши более высокие требования к точности) 2. Выключите Вольтметр: удерживайте переключатель более 1 секунды и менее 4 секунд, вы можете выключить его свободной рукой. После выключения вольтметра просто нажмите на переключатель, чтобы включить вольтметр.

Меры предосторожности:

1. Рекомендуется использовать теплоотвод для усиления отведения тепла, когда Потребляемая мощность превышает 15 Вт. 2. Некоторые клиенты сообщают, что выходное напряжение модуля не может быть отрегулировано и всегда равно входному напряжению. Когда вы столкнулись с этой проблемой, пожалуйста, поверните потенциометр против часовой стрелки более 10 раз, прежде чем использовать модуль для нормальной регулировки напряжения. Потому что когда модуль buck покидает фабрику, выходное напряжение по умолчанию составляет около 20 в.
