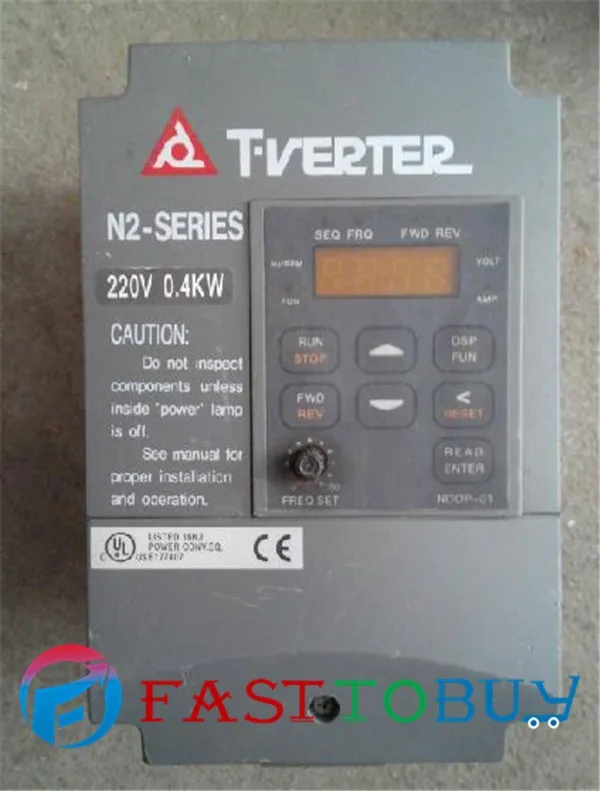

TECO AC Мотор привод инвертор переменной частоты N2 серии однофазный/трехфазный 200V

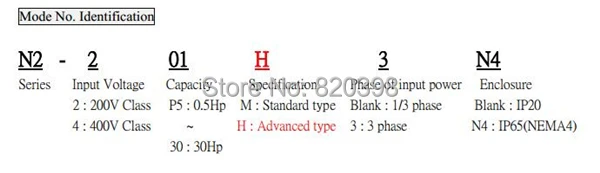

N2-xxx-xxx

2P5

201

202

203

205

208

210

215

220

230

Мощность лошади

1/2

1.

2.

3.

5

7,5

10

15

20

30

Номинальный двигатель кВт

0,4

0,75

1,5

2,2

3,7

5,5

7,5

11

15

22

Номинальный ток (А)

3,1

4,5

7,5

10,5

17,5

26

35

49

64

87

Выход (кВА)

1,2

1,7

2,9

4,0

6,7

9,9

13,3

18,7

24,4

33,2

Максимальное входное напряжение.

(1/3 фазы) (200 ~ 240 вольт +-10%) (50/60 Гц +-5%) (5 ч. П. И выше 3 фазы только)

Максимальное выходное напряжение.

3 фазы 200 ~ 240 (пропорционально входному напряжению)

Вес IP20 (кг)

1,4

1,4

2,5

4,0

4,0

6,8

7,1

12,3

12,5

13,8

Потеря мощности

Проезжать через (ы)

1.

1.

2.

2.

2.

2.

2.

2.

2.

2.

N2-xxx-xxx

401

402

403

405

408

410

415

420

430

Мощность лошади

1.

2.

3.

5

7,5

10

15

20

30

Номинальный двигатель кВт

0,75

1,5

2,2

3,7

5,5

7,5

11

15

22

Номинальный ток (А)

2,3

3,8

5,2

8,8

13

17,5

25

32

48

Выход (кВА)

1,7

2,9

4,0

6,7

9,9

13,3

19,1

24,4

36,6

Максимальное входное напряжение

(3 фазы 380 ~ 480 вольт +-10%) (50/60 Гц +-5%)

Максимальное выходное напряжение.

3 фазы 380 ~ 480 вольт (пропорционально входному напряжению)

Вес IP20 (кг)

2,4

2,5

3,8

4,0

7,0

7,3

12,3

12,5

13,5

Потеря мощности

Проезжать через (ы)

1.

1.

2.

2.

2.

2.

2.

2.

2.

Контроль

Характеристики

Несущая частота

1-12 K

Диапазон частотного контроля

0,1-400 Гц

Точность частоты

Цифровой: 0.01% (-10 ~ 40 °C); аналоговый: 0.4% (25 +-10 °C)

Разрешение частоты

0,01 Гц с компьютером или управлением PLC, 0,1 Гц с контролем клавиатуры, когда freq.

Выше 100 Гц

Сигнал настройки частоты

(0-5VDC) (0-10VDC) (4-20mA) (0-20mA)

Accel/Decel Time

0,1-3600 сек с (2) s-кривыми

Тормозной момент

Около 20% (Встроенный тормозной транзистор)

V/F узор

18 моделей, одна кривая программируемая

Функция защиты

Мгновенный ток

Прибл. Номинальный ток 200%

Перегрузка

T-verter: 150%/1 минуту

Защита от перегрузки двигателя

Электронное Тепловое реле перегрузки

Перенапряжение

Серия 200 В: (напряжение шины постоянного тока превышает 427 в)

400 в серии: (напряжение шины постоянного тока превышает 854 в)

Под напряжением

200 в серии: (падение напряжения шины постоянного тока <200 В)

400 в серии: (падение напряжения шины постоянного тока <400 В)

Мгновенная Потеря мощности

0 ~ 2 секунды: T-verter может быть перезапущен с помощью функции поиска скорости

Теплоотвод плавник перегрев

Защищено thermister

Ошибка при заземлении

Защита электронной цепи

Условия эксплуатации

Входной сигнал

Операционные сигналы

Управление вперед/назад, с помощью клавиатуры или жесткого контакта, несколько отдельных команд

Сброс

Отпущенная защита во время работы защитной функции

Многофункциональный вход

См. Функциональную иллюстрацию в Fn_56

Выходной сигнал

Многофункциональный выход

Смотрите иллюстрацию функций в Fn_61

Выход неисправности

250VAC 1A, 30VDC 1A или меньше

Встроенная функция

Частота смещения/усиления; вверх/нижний предел; ручной крутящий момент boost; частотомер калибровки усиление; автоматическое повторное попытку; Частота пропуска; s-кривая ACCEL/DECEL; несущая частота регулировки. (1-12 кГц)

Функция связи

Цифровой монитор оператора

Частотная команда, выходная частота, скорость, выходной ток, выходное напряжение, P-N напряжение шины, направление вращения

Аналоговый выходной монитор

Аналоговый выход (0-10 В), можно выбрать выходную частоту и настройку freq. & выходное напряжение и P-N напряжение шины

Экологический

Расположение

Внутренний (защищен от коррозионных газов и пыли)

Температура окружающей среды

-10 градусов ~ 40 градусов

Влажность

0-95% (без конденсации)

Вибрация

0,5 г

Корпус

IP20/IP65 (NEMA4)

EMC

EN50081-1, EN50082-2 (с дополнительным фильтром)

LVD

EN50178

UL

UL 508C
