Введение

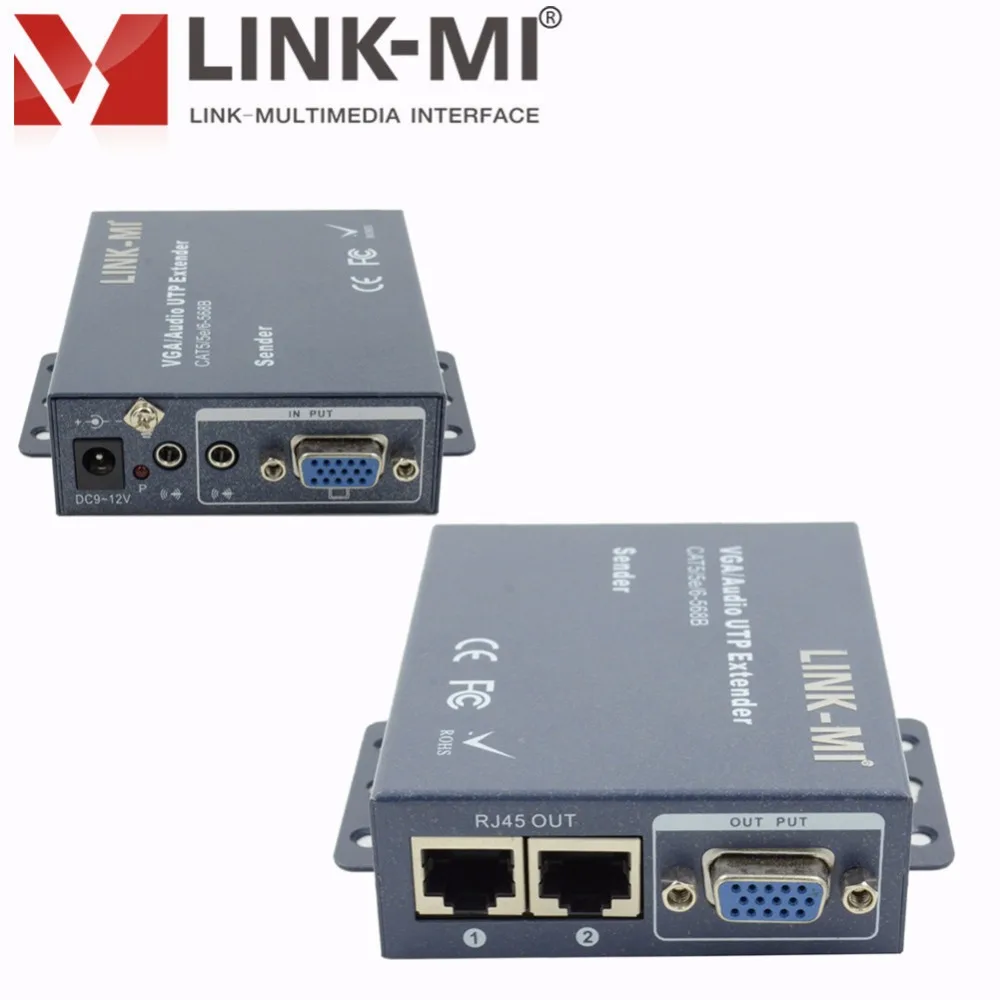

Номер модели: LM-102T
Тип продукта: 2 канала VGA Аудио UTPУдлинительный кабель 100 м
|
|
Этот продукт является 2 канала активный VGA видео и аудио передатчик позволяет дистанционная передача с высоким разрешением VGA видео и высокую точность воспроизведения звука через UTP кабель. Кроме того, этот продукт обеспечивает один канал VGA видео и аудио выход для местного использования.
|
|
|
|
Особенности
1. Полоса пропускания сигнала 350 МГц.
2. Высокое разрешение видео до 1920 × 1080 пикселей.
3. Питание от любого адаптера питания.
4. Поддержка мониторов VGA, SVGA, XGA, SXGA, WXGA ,UXGA и multi-sync.
5. Встроенная защита от перенапряжения и переходных процессов с заземляющим стержнем на передней панели.
6. Супер помехи.
Поддержка передачи через кабель Cat5/5e/6 до 300 м
(Опционально 100 м/200 м/300 м приемники)

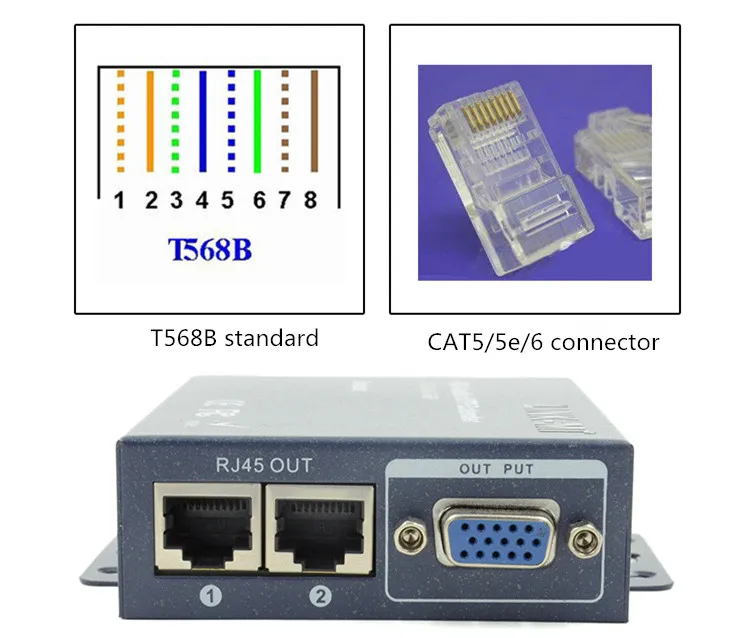

Передача VGA сигнала через один UTP CAT5/5e/6 кабель
|
|
Полоса пропускания сигнала 350 МГц.
Поддерживает горячую вилку, работает 24 часа непрерывной работы. Стабильная и надежная работа
Встроенная защита от перенапряжения и переходных процессов с заземляющим стержнем на передней панели.
|
Спецификация
|
|
|
|
Мощность свойства
|
Адаптивное напряжение организовать
|
12 В постоянного тока (адаптер питания)
|
|
Потребляемая мощность
|
<3,5 w
|
|
Разъемы
|
DC Jack, USB-B
|
|
USB защиты ток
|
1000mA
|
|
Видео
Свойства
|
Видео входной разъем
|
1*15pin HD15 male; Сопротивление: 75 Ω
|
|
Локальное видео выходной разъем
|
1*15pin HD15 Женский; Сопротивление: 75Ω
|
|
UTP кабель Разъем
|
2 * RJ-45; Сопротивление: 50 Ом
|
|
Передача сигнала группа
|
> 350 МГц (-3 дБ)
|
|
Нелинейных искажений
|
<3%
|
|
Синхронных сигналов
|
0-5 В, TTL PWL
|
|
Синхронный полоса сигнала
|
1K-200 кГц
|
|
DDC2
|
Очки виртуальной DDC
|
|
Аудио свойства
|
Разъемы
|
2*3,5 мм аудиоразъемы
|
|
Входной импеданс
|
10kΩ
|
|
Выходное сопротивление
|
600Ω
|
|
Трансмиссия лента
|
10-20 кГц
|
|
Физический
Свойства
|
Габариты (ДхШхВ)
|
210*85 *, маленького размера, круглой формы с диаметром 32 мм
|
|
Материал корпуса
|
Металлический корпус
|
|
Цвет
|
Синий
|
|
N.W.
|
540 г
|
|
На окружающую среду
|
Рабочая температура
|
0 ~ 70
|
|
Относительная влажность (без конденсации)
|
10 ~ 85%
|
|
Температура хранения
|
От-10 до 80
|
|
Аксессуары
|
Адаптер питания
|
Вход источника питания: 100-240 В переменного тока
Выход источника питания: 12 В постоянного тока/1 Ампер
Длина провода: 2 м
|
|
Usb-кабель (A-B)
|
Длина: 1,5 м
|
|
Кабель VGA (F-M)
|
Длина: 1,2 м
|
|
Аудиокабель (M-M)
|
Длина: 1,5 м
|
|
Обсадных труб
|
Вес брутто
|
300 г
|
|
Объем корпуса (Д * Ш * В)
|
95*97*28 мм
|

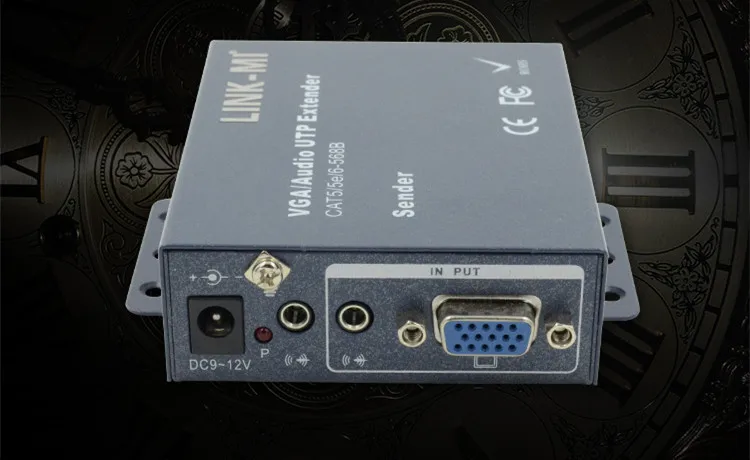

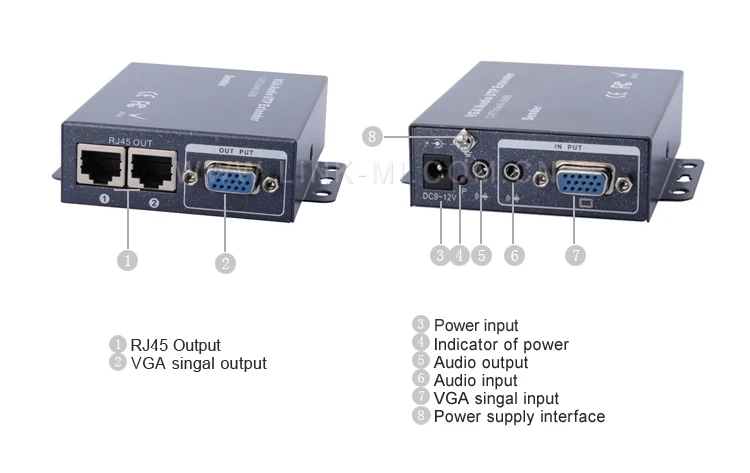

Описание панели

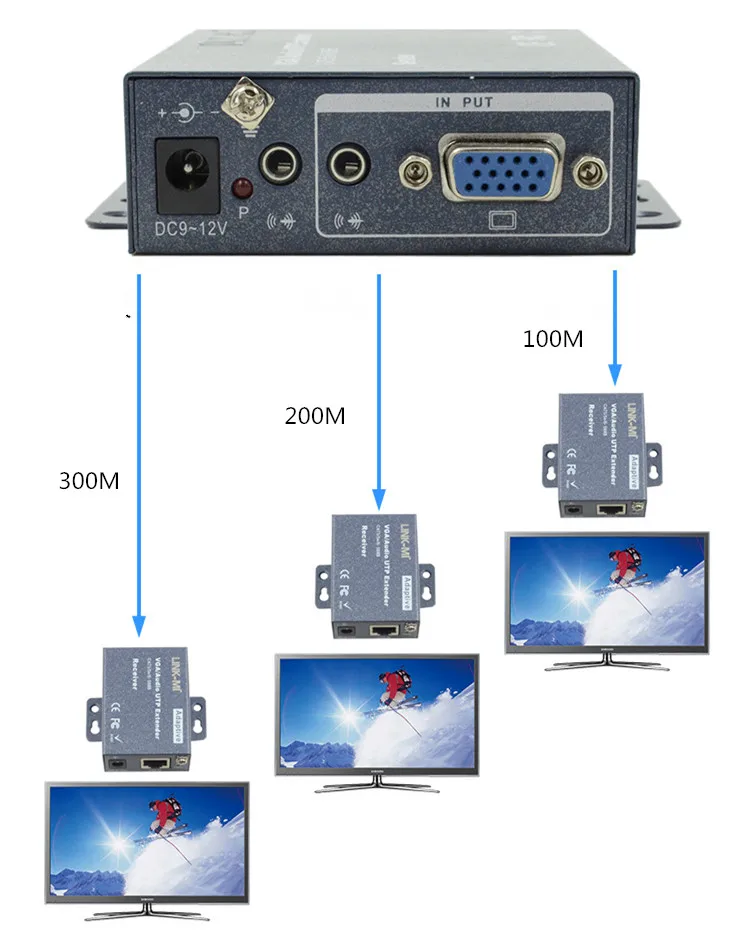

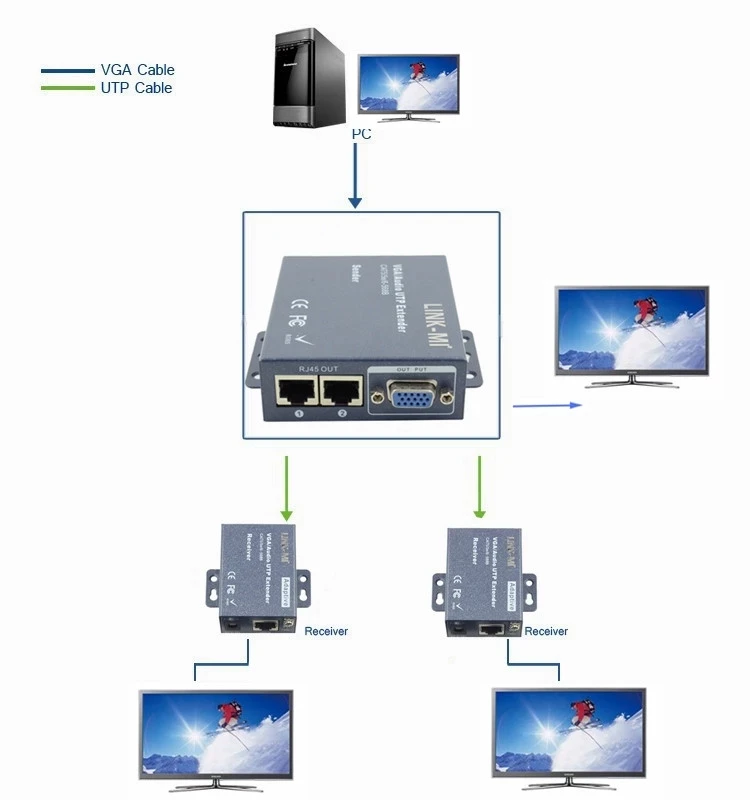

Подключите схема

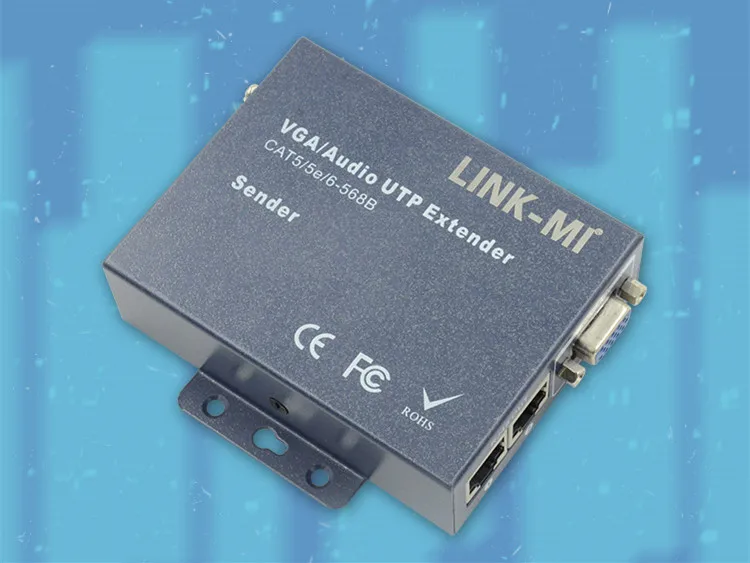

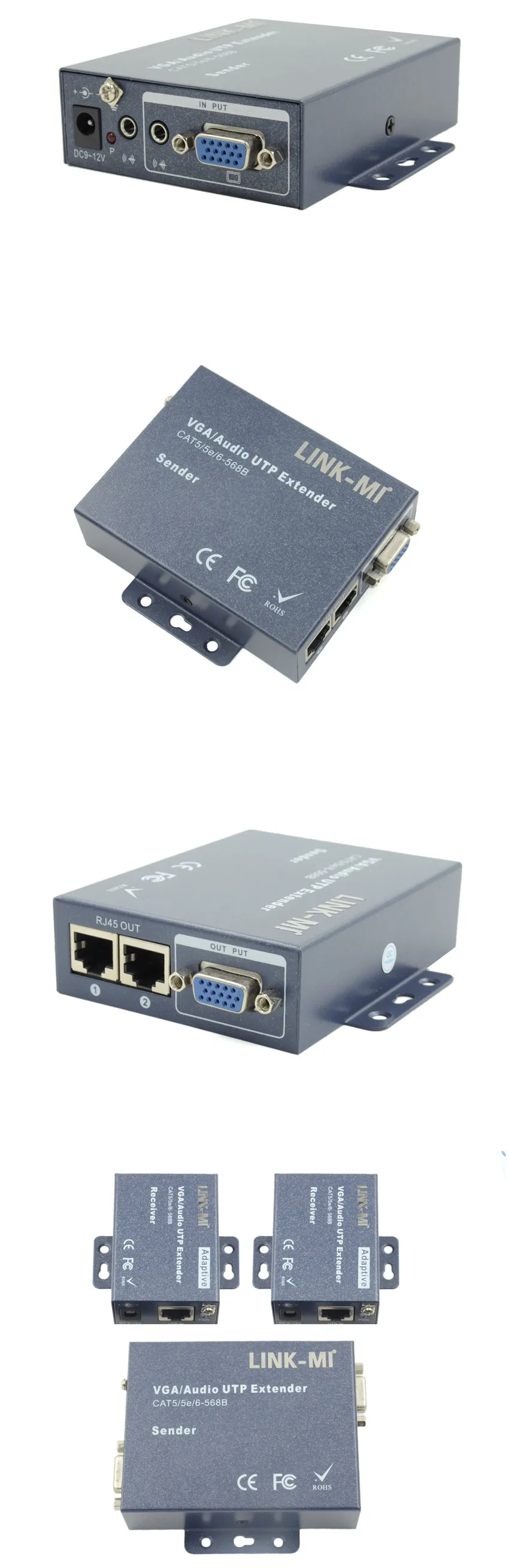

Обзор продукта

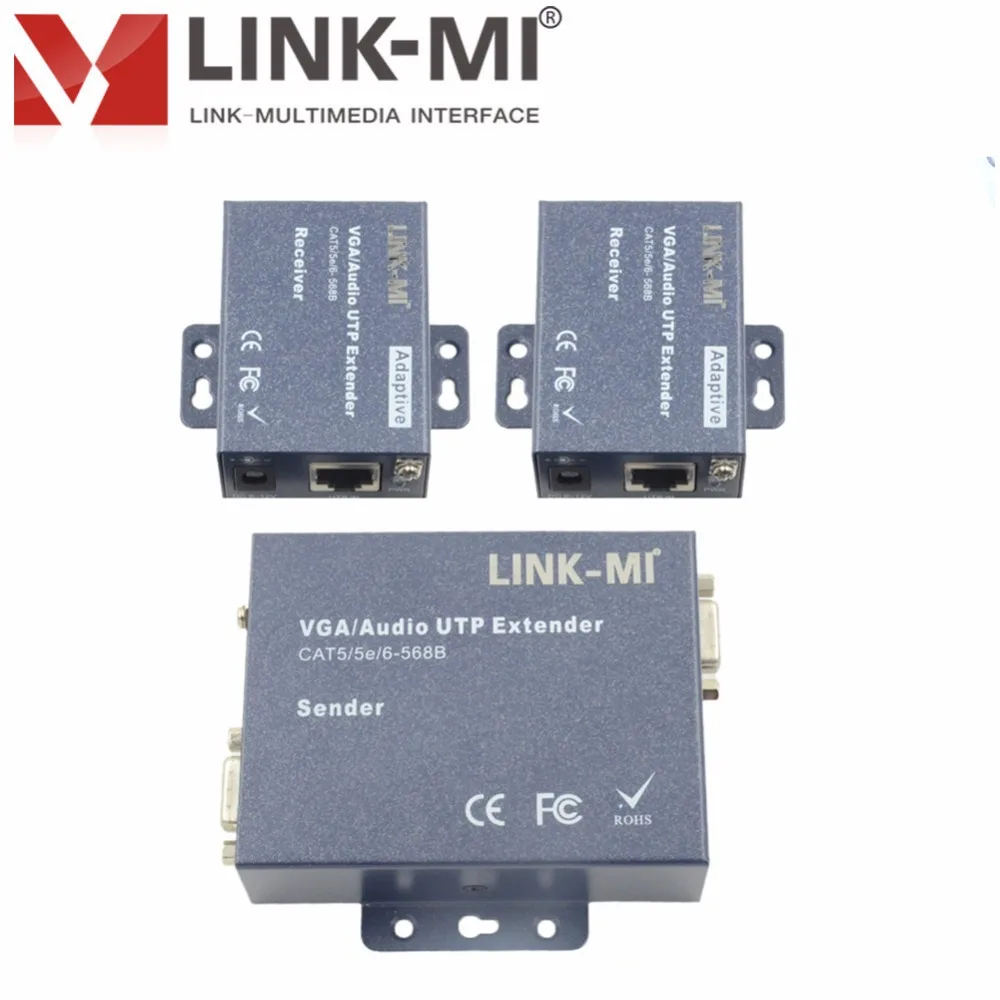

Содержимое упаковки
1x Основной блок (2-порт VGA отправителя)
2x VGA приемники (100 м)
3x адаптер питания
1x Руководство пользователя
