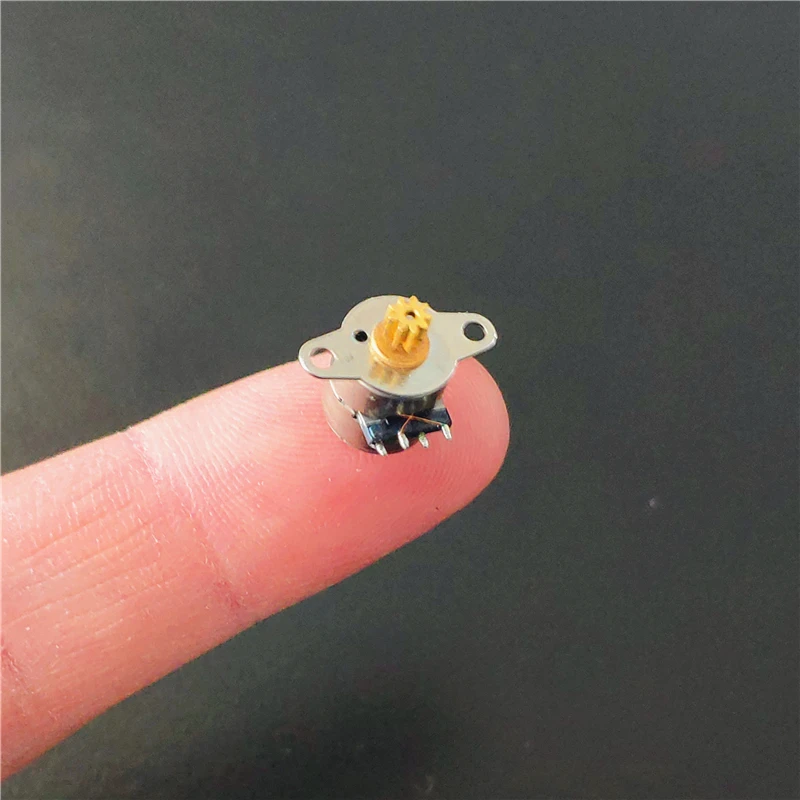

2 шт. K976 Mini фраза 4 линии шаговый двигатель| |
61,83 руб.
Сервомотор Nema 34 86HB250 118B + HB860H с замкнутым контуром Гибридный Драйвер 2 фазного
9 630,09 - 10 798,79 руб.
Гибридный сервопривод с замкнутым контуром nema34 4 нм 572oz in Leadshine 2 фазный 86 мм HBS86H +
12 818,00 руб.
ACT двигатель 1 шт. шаговый Nema23 23HS8630B двойной вал 6 Lead 270oz in 76 мм 3.0A CE ISO ROHS фрезерный
1 402,44 руб.
Двухфазный серводвигатель с замкнутым концом Nema24 L88mm 5A 3N.m & HSS60 6A набор
7 690,80 руб.
DC 4 9V шаговый двигатель винт с гайкой слайдер 2 Фаза провода для лазерной
573,79 руб.
Шаговый двигатель Nema17 шаговый с высоким крутящим моментом длина 60 мм|high torque stepper
829,40 руб.
Shenzhen HYD CNC Technology Co., Ltd.
Магазина Shenzhen HYD CNC Technology Co., Ltd. работает с 14.12.2012. его рейтинг составлет 100 баллов из 100. В избранное добавили 319 покупателя. Средний рейтинг торваров продавца 4.7 в продаже представленно 200 наименований товаров, успешно доставлено 310 заказов. 7 покупателей оставили отзывы о продавце.
Характеристики
Цифровой гибридный шаговый двигатель Leadshine DM556 57HS13 для плазменного станка с
История изменения цены
*Текущая стоимость 9 274,20 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Mar-21-2026 | 11036.82 руб. | 11588.63 руб. | 11312 руб. |
| Feb-21-2026 | 10943.34 руб. | 11490.59 руб. | 11216.5 руб. |
| Jan-21-2026 | 9181.45 руб. | 9640.65 руб. | 9410.5 руб. |
| Dec-21-2025 | 10758.14 руб. | 11296.91 руб. | 11027 руб. |
| Nov-21-2025 | 9367.1 руб. | 9835.34 руб. | 9601 руб. |
| Oct-21-2025 | 10572.98 руб. | 11101.44 руб. | 10836.5 руб. |
| Sep-21-2025 | 10480.58 руб. | 11004.8 руб. | 10742 руб. |
| Aug-21-2025 | 10387.70 руб. | 10906.47 руб. | 10646.5 руб. |
| Jul-21-2025 | 10294.31 руб. | 10809.22 руб. | 10551.5 руб. |
Описание товара
Соответствующие этим шаговым двигателям:
42HS02 / 42HS03 / 57HS06 / 57HS09 /57HS13/ 57HS22/86HS35 / 86HS38 / 86HS45/ 86HS85
Введение

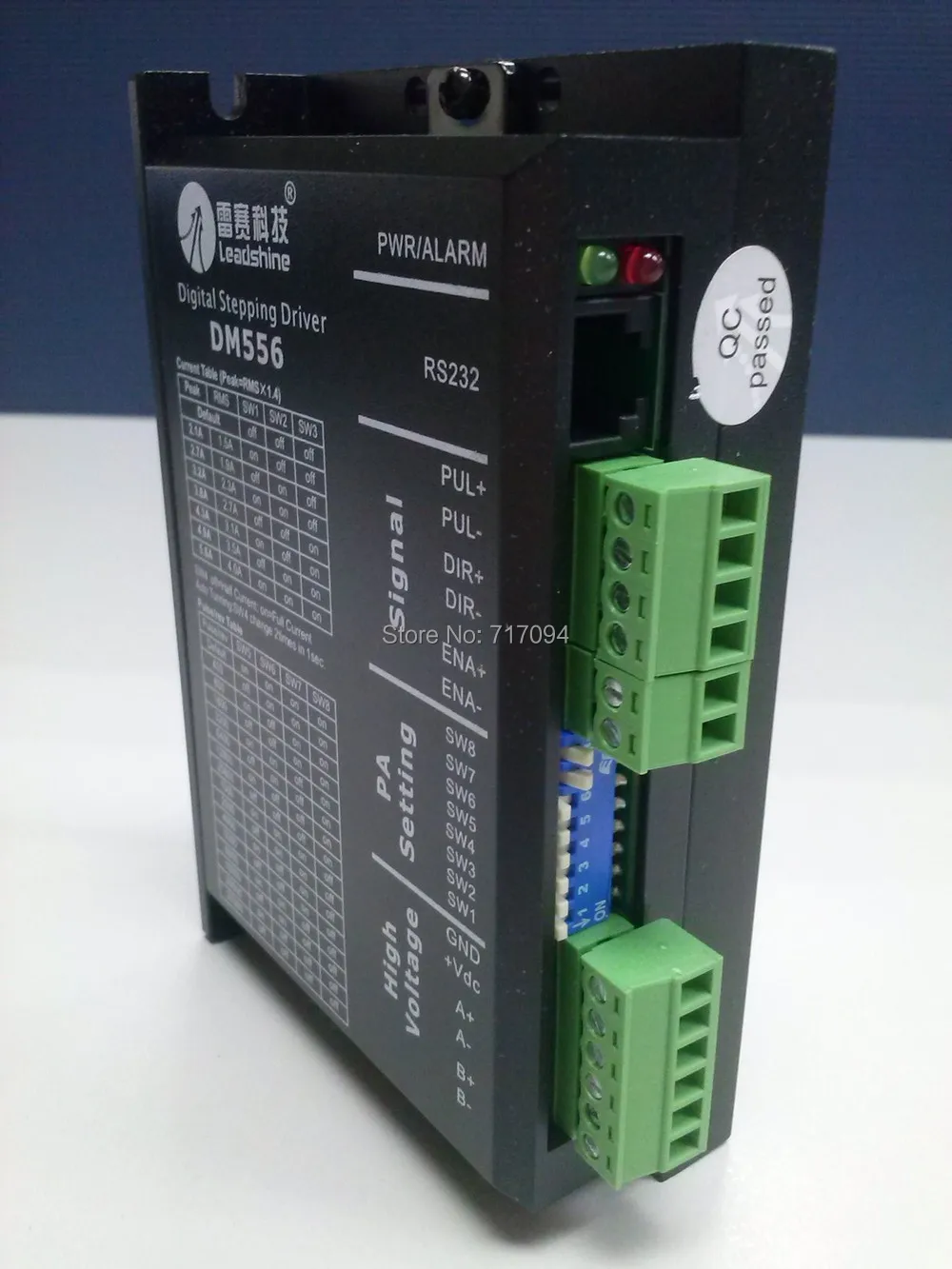

DM556 является универсальнымЦифровой шаговый приводНа основе DSP с усовершенствованным алгоритмом управления. DM556-это новое поколение цифровых шаговых контроллеров. Он приносит уникальный уровень гладкости системы, обеспечивая оптимальный крутящий момент и устраняет нестабильность среднего диапазона. Технология автоматической настройки двигателя и параметров обеспечивает оптимальные отклики с различными двигателями и простоту в использовании. Приводные двигатели могут работать с гораздо меньшим шумом, более низким нагревом, плавным движением, чем большинство приводов на рынках. Его уникальные особенности делают DM556 идеальным решением для приложений, которые требуют низкой скорости гладкости.
По сравнению с DM432C, более широкий диапазон входного напряжения и выходного тока делает DM556 может управлять гораздо больше двигателей, чем DM432C. Более того, благодаря более высокой производительности DSP приводные двигатели могут достигать гораздо более высокой скорости (выше 3000 об/мин), чем у DM432C, предлагая сервоподобные характеристики.
Особенности
-Защита от резонанса, обеспечивает оптимальный крутящий момент и нестабильность среднего диапазона
-Технология автоматического тестирования двигателя и параметров обеспечивает оптимальные отклики с различными двигателями
-Мульти-шаговый позволяет низкому входу шага разрешения производить более высокий микрошаговый выход для гладкой производительности системы
-Программируемые разрешения Microstep, от полного шага до 102400 шагов/оборотов
-Напряжение питания до + 50 В постоянного тока
-Выходной ток программируемый, от 0.5A до 5.6A
-Частота импульсного ввода до 200 кГц
-TTL совместимый и оптически изолированный вход
-Автоматическое снижение холостого тока
-Подходит для 2-фазных и 4-фазных двигателей
-Поддержка режимов PUL/DIR и CW/CCW
-Защита от перенапряжения, перегрузки по току, фазовых ошибок
Применение
Подходит для широкого спектра шаговых двигателей, от NEMA Размер оправы от 17 до 34. Его можно использовать в различных видах машин, таких какЛазерные резаки, лазерные маркеры, высокоточные X-Y столы, этикетировочные машиныИ так далее. Его уникальные особенности делают DM556 идеальным решением для приложений, которые требуют как низкой скорости гладкости, так и высокой скорости исполнения.
Электрические характеристики (TJ= 25ОC/77ОF)
Параметры | DM556 | |||
Мин | Типичный | Макс. | Блок | |
Выходной ток | 0,5 | - | 5,6 (4,0 RMS) | A |
Напряжение питания | + 20 | - | + 50 | VDC |
Ток логического сигнала | 7 | 10 | 16 | Ма |
Частота импульсного ввода | 0 | - | 200 | КГц |
Сопротивление изоляции | 500 | Mohm | ||
Механические характеристики (единица измерения: мм [дюйм])
Назначение и описание штифта
Конфигурации разъема P1
Функция штыря | Подробная информация |
Пул + | Импульсный сигнал:В режиме одного импульса (импульса/направления), этот вход представляет импульсный сигнал, каждый восходящий или падающий край активный (программное обеспечение настраивается); 4-5 в при PUL-HIGH, 0-0,5 В при PUL-LOW. В двойном импульсном режиме (импульсный/импульсный), этот вход представляет по часовой стрелке (CW) пульс, активный как на высоком, так и на низком уровне (программное обеспечение настраивается). Для надежного отклика ширина импульса должна быть больше 2,5 & micro;s. Серии подключения резисторов для ограничения тока, когда + 12 В или + 24 В используется. Такие же, как сигналы DIR и ENA. |
PUL- | |
DIR + | Сигнал DIR:В одноимпульсном режиме этот сигнал имеет низковольтные/высоковольтные уровни, представляющие два направления вращения двигателя; В двухимпульсном режиме (программное обеспечение настраивается), этот сигнал-импульсный счетчик часов (CCW), активный как на высоком, так и на низком уровне (программное обеспечение настраивается). Для надежного ответа на движение Сигнал DIR должен быть впереди PUL сигнала по крайней мере 5 & micro;s. 4-5 в при DIR-HIGH, 0-0,5 В при DIR-LOW. Обратите внимание, что направление вращения также связано с сочетанием проводки с двигателем. Обмен соединением двух проводов для катушки к приводу обратит направление движения. |
DIR- | |
Эна + | Включение сигнала:Этот сигнал используется для включения/отключения накопителя. Высокий уровень (сигнал управления NPN, PNP и дифференциальные сигналы управления, напротив, а именно низкий уровень для включения.) для включения привода и низкий уровень для отключения привода. Обычно слеваНе подключен (включен). |
Эна- |
Конфигурации разъема P2
Функция штыря | Подробная информация |
+ Vdc | Источник питания, 20 ~ 50 В постоянного тока, включая колебания напряжения и EMF напряжения. |
GND | Мощность заземления. |
A +, A- | Фаза двигателя A |
B +, B- | Фаза двигателя B |
Выбор разрешения микрошага и выходной ток привода
Микроступенчатые разрешения и выходной ток программируются, первый может быть установлен от полного шага до 102400 шагов/оборотов, а последний может быть установлен от 0,5a до 5,6a.

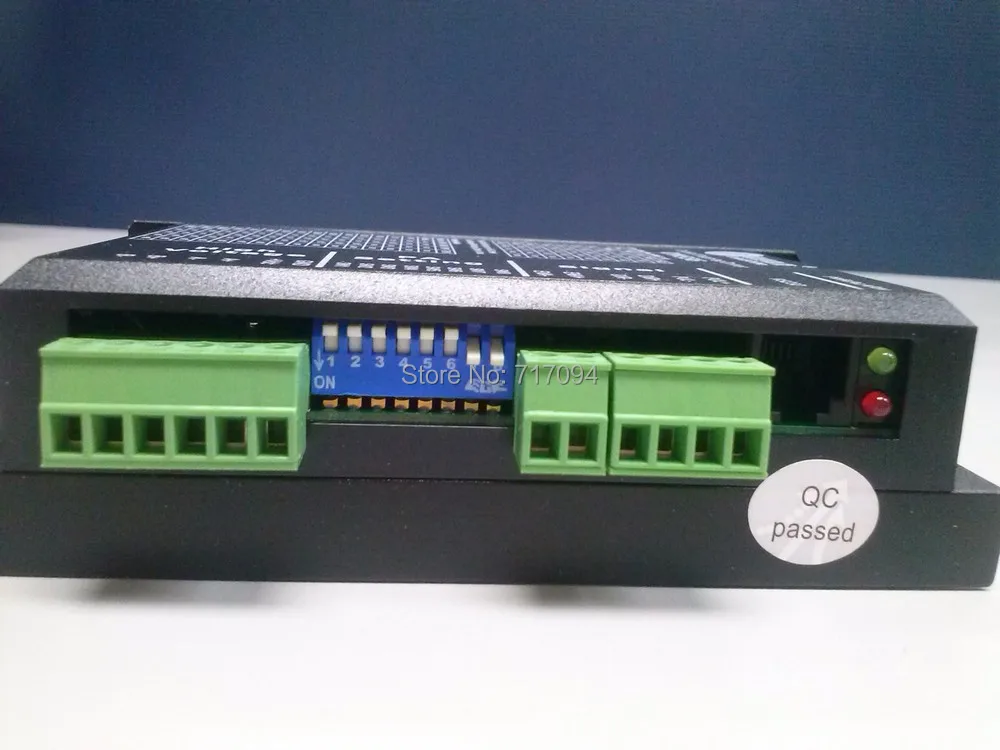

Однако, если он не находится в настроенном по режиме, этот диск использует 8-битный DIP-переключатель для установки разрешения микрошага и рабочего тока двигателя, как показано ниже:
Выбор разрешения микрошага
Если он не находится в настроенном по режиме, разрешение microstep устанавливается SW5, 6, 7, 8 DIP-переключателя, как показано в следующей таблице:
Микрошаг | Шаги/rev.(для двигателя 1.8o) | SW5 | SW6 | SW7 | SW8 |
От 1 до 512 | По умолчанию/настроено программное обеспечение | На | На | На | На |
2 | 400 | Скидка | На | На | На |
4 | 800 | На | Скидка | На | На |
8 | 1600 | Скидка | Скидка | На | На |
16 | 3200 | На | На | Скидка | На |
32 | 6400 | Скидка | На | Скидка | На |
64 | 12800 | На | Скидка | Скидка | На |
128 | 25600 | Скидка | Скидка | Скидка | На |
5 | 1000 | На | На | На | Скидка |
10 | 2000 | Скидка | На | На | Скидка |
20 | 4000 | На | Скидка | На | Скидка |
25 | 5000 | Скидка | Скидка | На | Скидка |
40 | 8000 | На | На | Скидка | Скидка |
50 | 10000 | Скидка | На | Скидка | Скидка |
100 | 20000 | На | Скидка | Скидка | Скидка |
125 | 25000 | Скидка | Скидка | Скидка | Скидка |
Настройки тока
Если он не находится в настроенном по режиме, первые три бит (SW1, 2, 3) DIP-переключателя используются для настройки динамического тока. Выберите параметры, Наиболее близкие к требуемому току вашего двигателя.
Пиковый ток | Ток RMS | SW1 | SW2 | SW3 |
По умолчанию/настроено программное обеспечение (от 0,5 до 5,6a) | Скидка | Скидка | Скидка | |
2.1A | 1.5A | На | Скидка | Скидка |
2.7A | 1.9A | Скидка | На | Скидка |
3.2A | 2.3A | На | На | Скидка |
3.8A | 2.7A | Скидка | Скидка | На |
4.3A | 3.1A | На | Скидка | На |
4.9A | 3.5A | Скидка | На | На |
5.6A | 4.0A | На | На | На |
Примечание:Из-за индуктивности двигателя фактический ток в катушке может быть меньше, чем Настройка динамического тока, особенно в условиях высокой скорости.
Типичное соединение

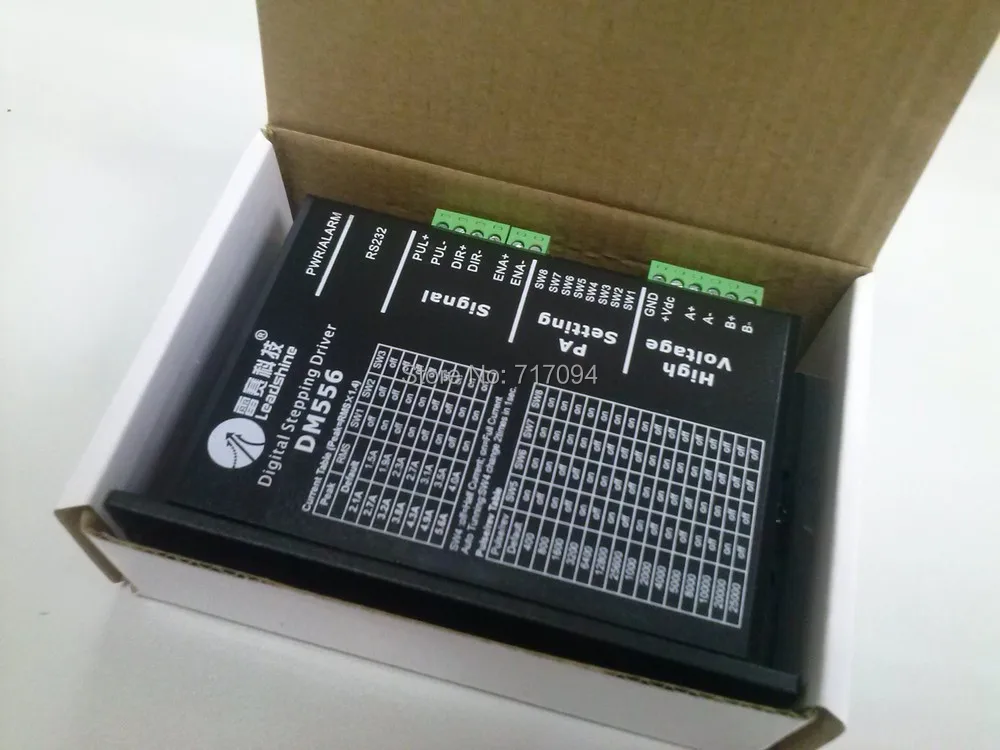

В комплект входит:
1 шаговый привод
