Если вы QRPer, или wild Communication lovers; если вы хотите иметь высокоэффективную полноразмерную антенну, чтобы получить лучший опыт QSO, тогда Gypsy (Gipsy) 7-30 МГц горизонтальный дипольный Тип обмотки антенны (диполюс) должен быть подходит для вас. Он был диким рождением, чтобы воздать дань эффективности, сражаясь за каждый децибел!

[Особенности]
1 полноразмерная Полуволновая горизонтальная дипольная антенна, Классическая Высокоэффективная антенна.
2 углерода Вэй балун полностью водонепроницаемый, всепогодный бой.
Три широко используемых четырехдиапазонных (7/14/21/28-29 МГц) предустановленных знака, с бобины легко регулировать частоту переключения.

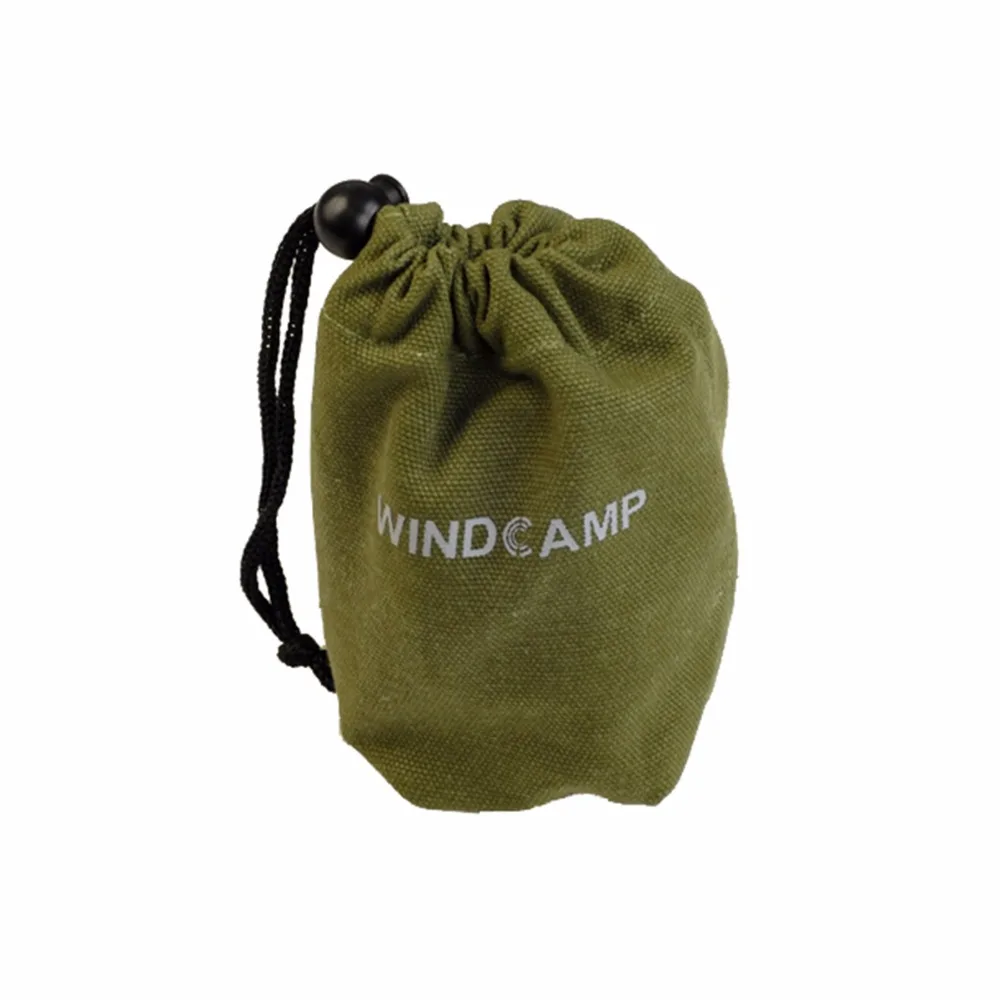

4 Специальный холщовый мешочек, размер очень маленький после поступления.


[Принцип, метод регулировки]

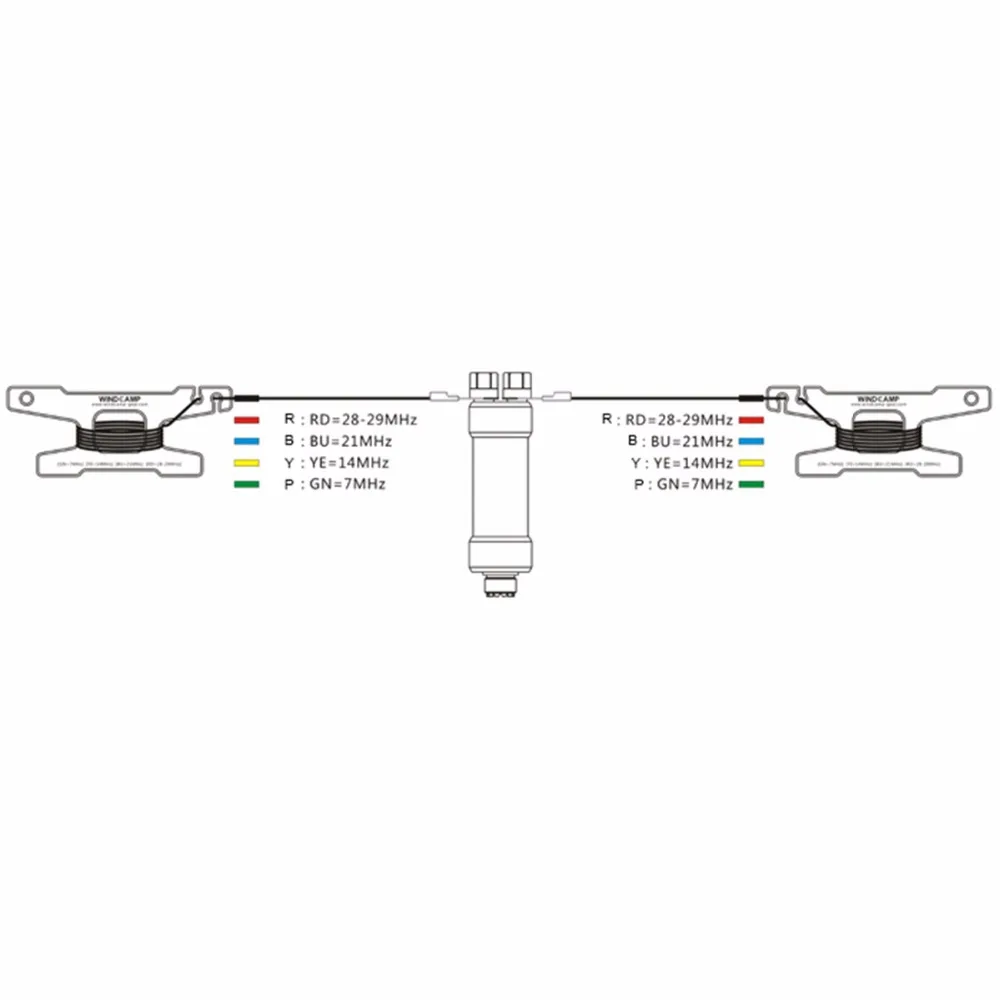

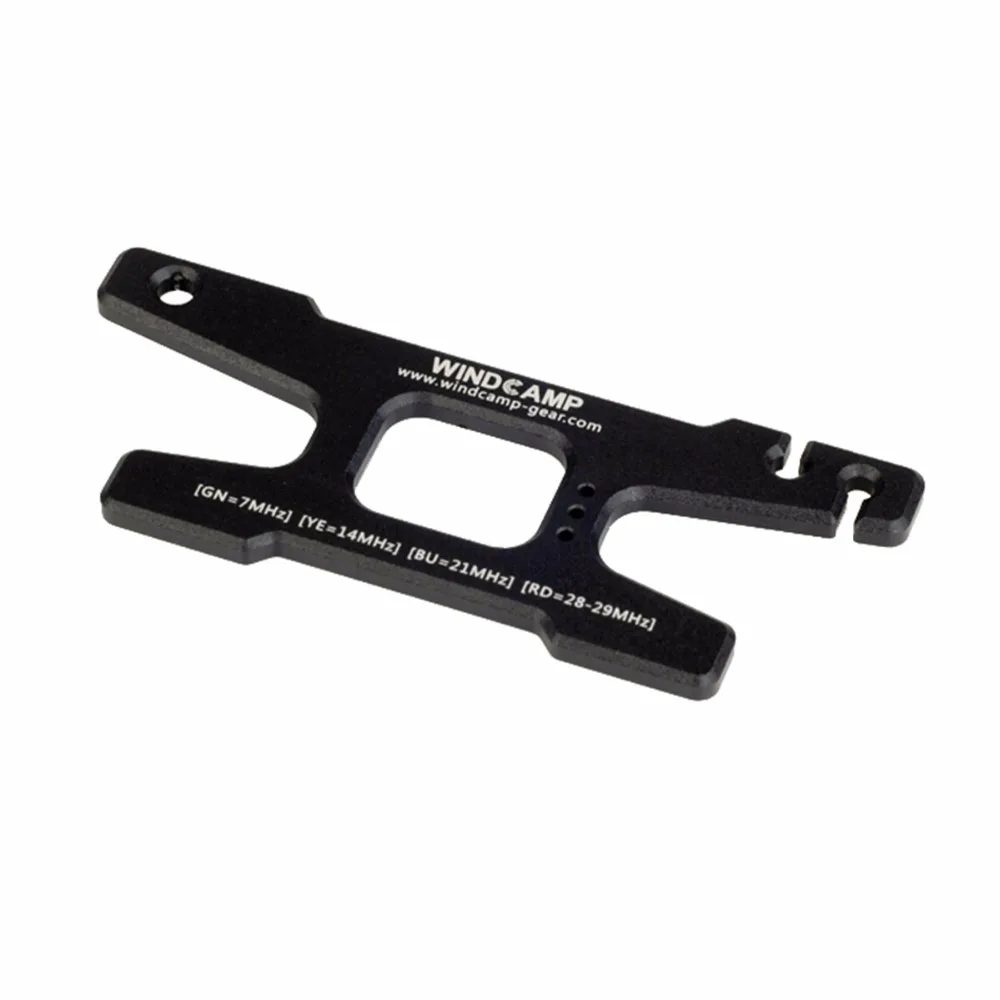

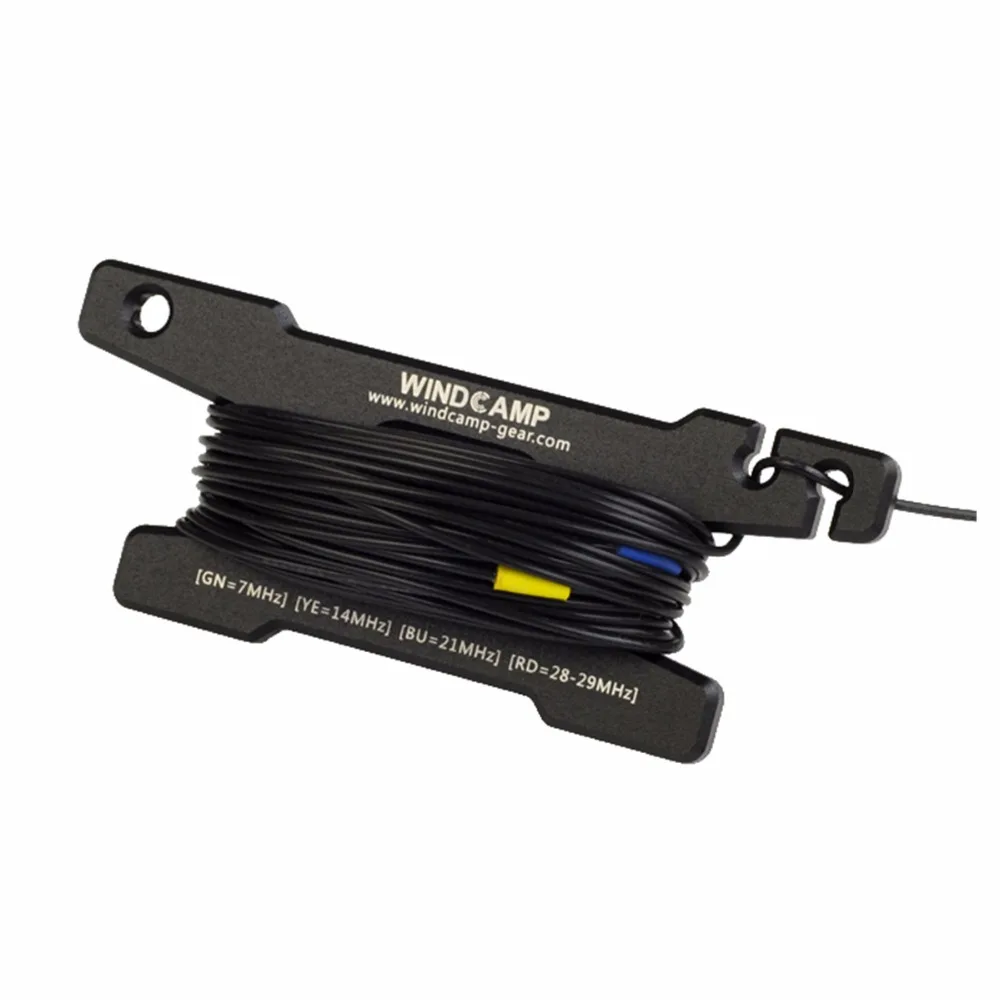

Gypsy (Gipsy) 7-30 МГц уровень обмотки типа дипольная антенна от одного горизонтального диапазона эволюционировали, два конца каждого преобразователя со специальным бобины, в использовании, катушка эквивалентна катушке провода преобразователя, и эта индукционная катушка раскроет цепь в эквиваленте электрического принципа (примечание. Не нагружает катушки, Но похоже на две руки дроссельной балун дипольной антенны как). Поэтому, когда вы переключаетесь на различные рабочие частоты, просто отпустите осциллятор бобины разной длины кабеля. Антенна имеет четыре общих 7142128-29 МГц втулки маркер полос предустановила линию преобразователя и указано на корпусе бобины в различных цветах, представленных лентой, фактический очень простой в использовании. Цвет корпуса соответствует полосе следующим образом:
7 МГц-зеленый (зеленый), на бобине, сокращенно написанный как (GN = 7 МГц);
14 МГц-желтый (желтый), на бобине сокращенно (YE = 14 МГц);
21 МГц-синий (синий), аббревиатура в бобине (BU = 21 МГц);
28-29 МГц-красный (красный), сокращенно в бобине (RD = 28-29 МГц).

О углероде Вэй балун: Да, этот продукт балун с использованием трубки из углеродного волокна, а не декоративные наклейки на поверхность. Некоторые друзья сомневаются в этом, материал из углеродного волокна имеет определенную проводимость, что делает с ним балун корпус кажется неуместным. На самом деле, Баррон-это два основных пути соединения, одна муфта между линиями, одна магнитная муфта. При использовании проводящего материала в качестве балунского корпуса, через Рациональный дизайн после компоновки совершенно нет проблем. Если вы также хотите продолжить изучение, вы можете обратиться к следующей военной конструкции корпуса из литого алюминия.

Технические параметры
Частота: 7-30 МГц непрерывный регулятор

Входное сопротивление: 50 Ом
Мощность: 100 Вт
Материал вибронагревателя: 20AWG Луженая Медь тефлон
Тип розетки: SL16 (ie M Female)
Балун: 1:1 несимметричный Магнитный Баррон
Размер упаковки: 75 × 75 × 130 (WDH, мм)
Вес брутто: 0,4 кг
