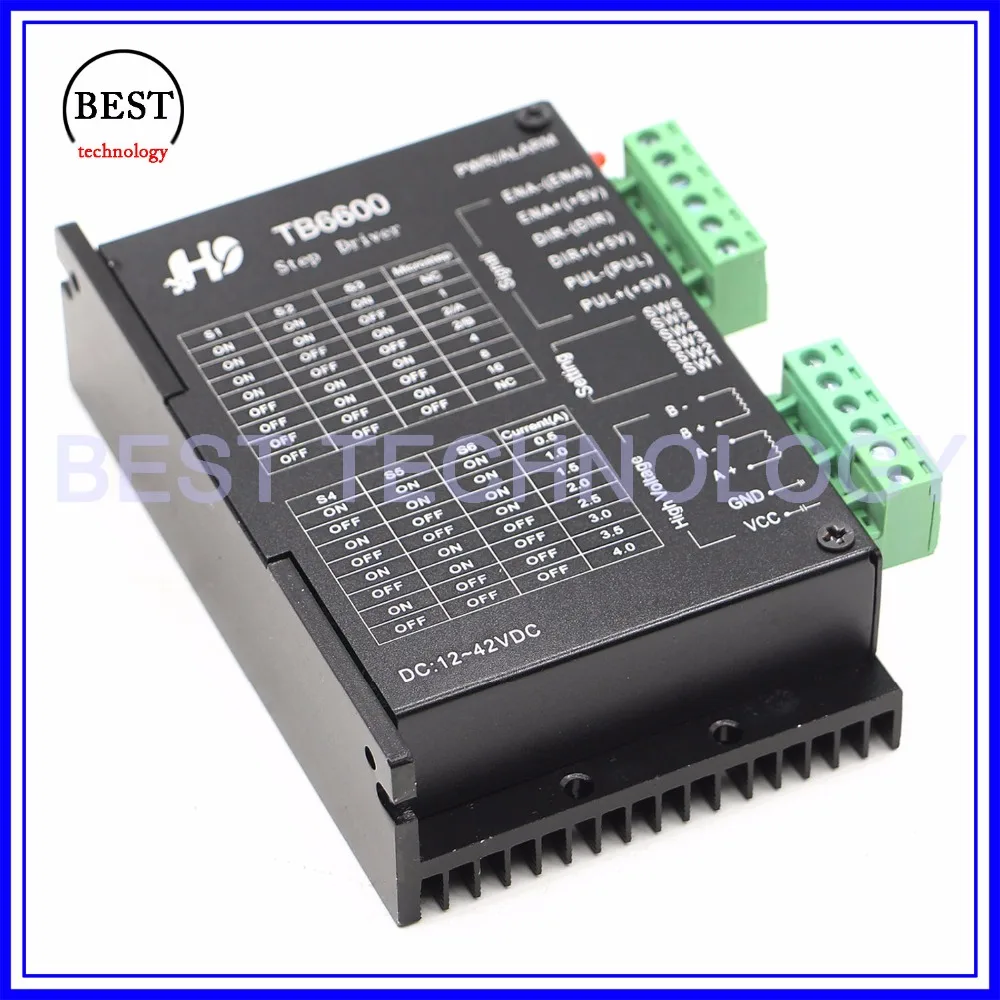

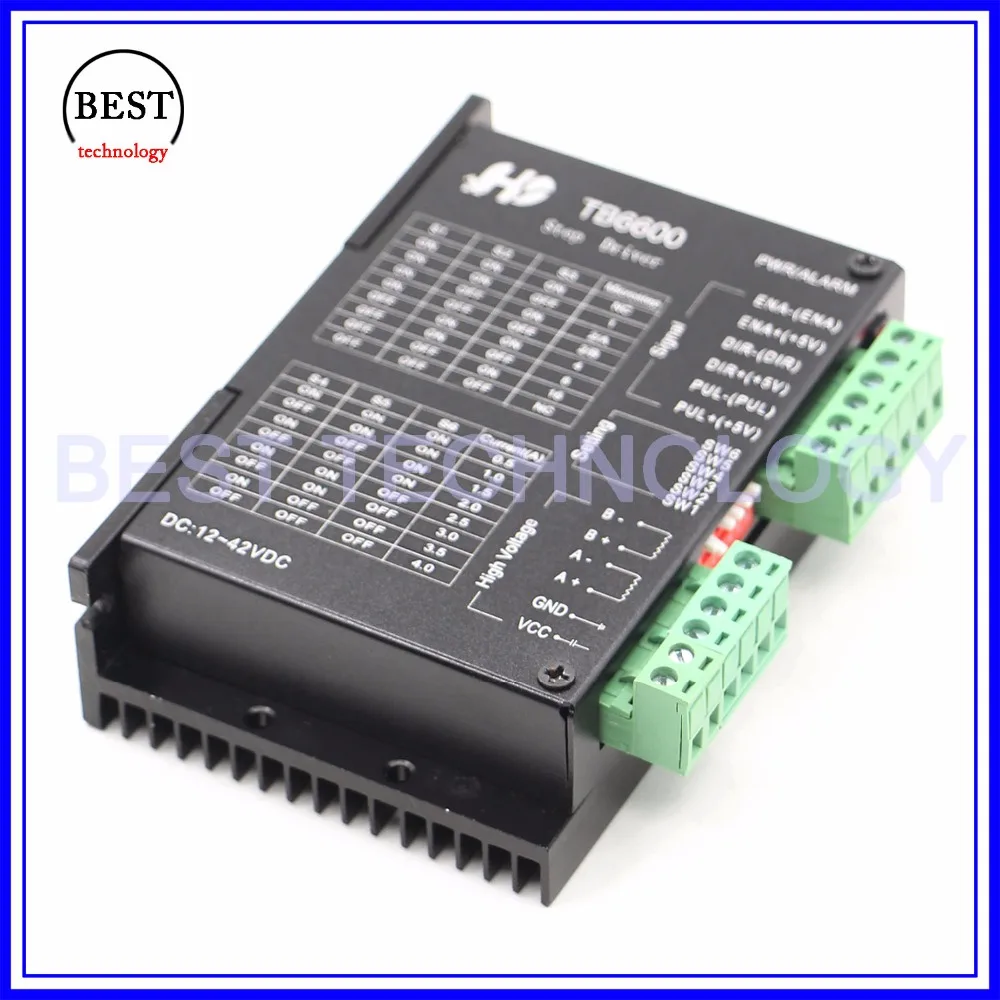

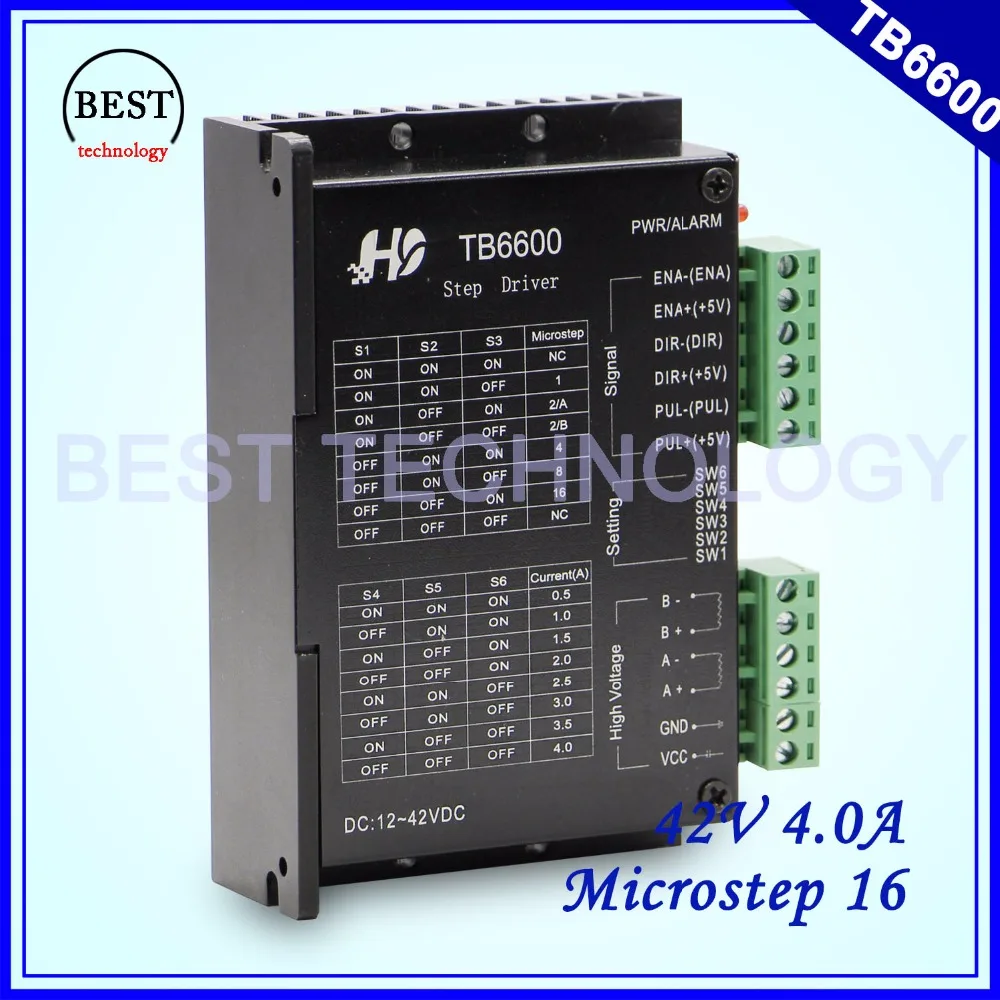

1 x TB6600 Драйвер шагового двигателя 12-42vDC 0,5-4A Microstep 16

Параметры:

• Название:TB6600 Драйвер шагового двигателя

• Напряжение:12-42vDC

• • Сила тока:0,5-4A

• Microstep:16

Особенности:

• Высокая интеграция и высокая надежность

• Интерфейсные сигналы с использованием высокоскоростной изоляции оптопары

• Большой выходной ток до 4,5a

• Максимальное входное напряжение DC42V

• Защита от перенапряжения. Пониженного напряжения. Защита от перегрузки по току защиты сигнала тревоги

• Автоматический полупоток, уменьшает потребление энергии

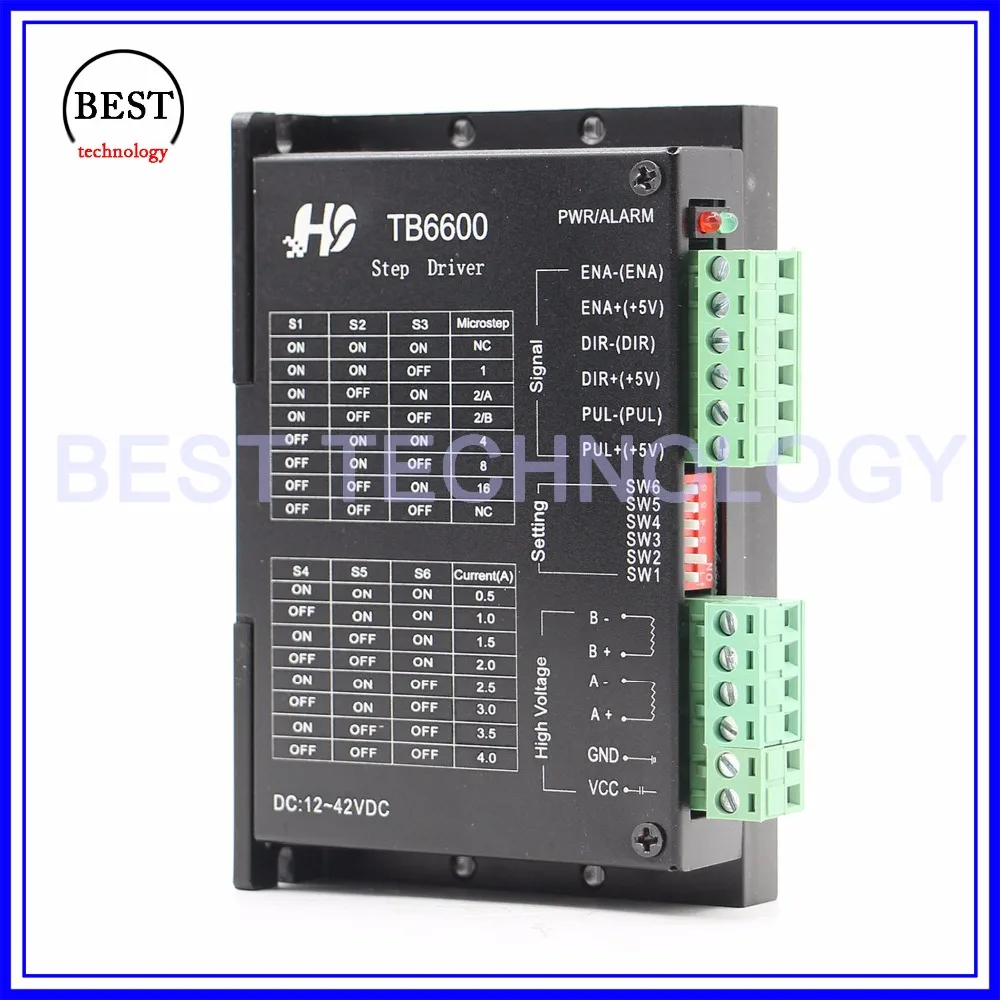

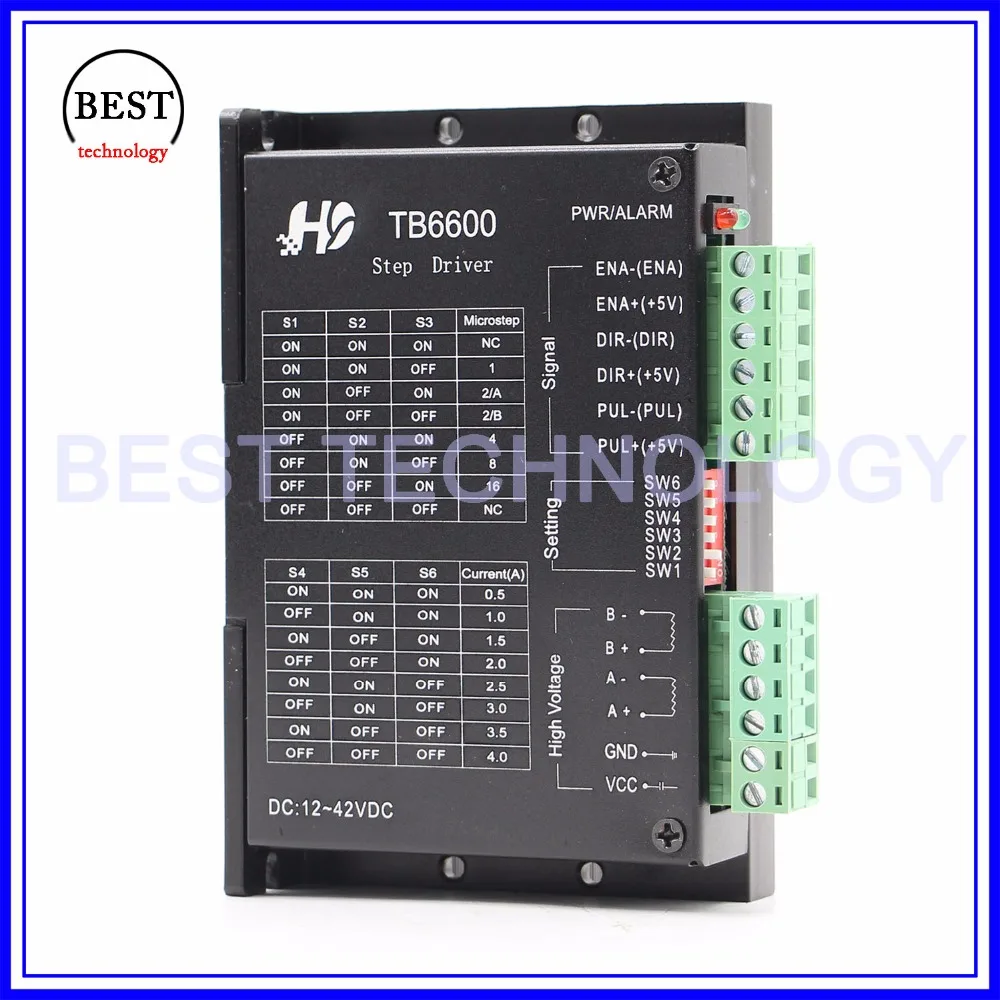

Определение клеммы Описание:

• CP +: входной терминал положительного импульсного сигнала.

• CP-: Импульсный входной сигнал отрицательного терминала.

• DIR +: двигатель вперед и назад контроль положительного терминала.

• DIR-: двигатель вперед и Обратный контроль отрицательного терминала.

• EN +: выключение двигателя с положительным контролем.

• EN-: двигатель Автономный контроль отрицательного терминала.

• A +: Подключите двигатель обмотки A + фазы.

• A-: Подключите двигатель обмотки A- phase.

• B +: Подключите обмотку двигателя B +.

• B-: Подключите обмотки двигателя в-фаза.

Рабочее напряжение подключение:

• VCC: источник питания постоянного тока положительный (Примечание: 10 в <VCC <42 в).

• GND: потери мощности постоянного тока.

Изоляция оптопары входного сигнала:

• Общее Анодное Соединение: соответственно, CP +, DIR +, EN + подключено к системе управления питанием, если это + 5 В блок питания может быть подключен напрямую, если мощность больше + 5 В, Должен быть оснащен внешним ограничителем тока резистором R, чтобы обеспечить внутреннюю оптическую муфту к приводу, чтобы обеспечить ток привода 8-15 мА. Импульсный входной сигнал через CP-доступ; Точка, DIR-, EN-эффективный на низком уровне.

• Общее катодное Соединение: соответственно CP-, DIR-, EN-подключено к системе управления наземным терминалом (SGND, изолировано от электростанции); импульсный входной сигнал CP + + 5V join; point, DIR +, EN + in active high. Ограничительный резистор R соединен с одинаковыми значениями и общим анодным соединением.

Обратите внимание: EN конец не может быть подключен, EN эффективно, когда ротор находится в свободном состоянии (в автономном режиме), тогда вал двигателя может поворачиваться вручную, сделать для вашей регулировки. После того, как ручная регулировка завершена, EN в недопустимое состояние, чтобы продолжить автоматическое управление.

• Подразделением является плата драйвера переключателя циферблата, чтобы выбрать настройки, в соответствии с таблицей выбора набора данных (предпочтительно установить чехол отключения питания). После пробоя шагового двигателя Угол шага рассчитывается следующим образом: Шаг Угол = Двигатель присущего Шаговый угол/сегмент номер. Такие как: естественный шаг угла 3,6 шаговый двигатель на 16 под шаг подразделения угол 3,6/16 = 0,225

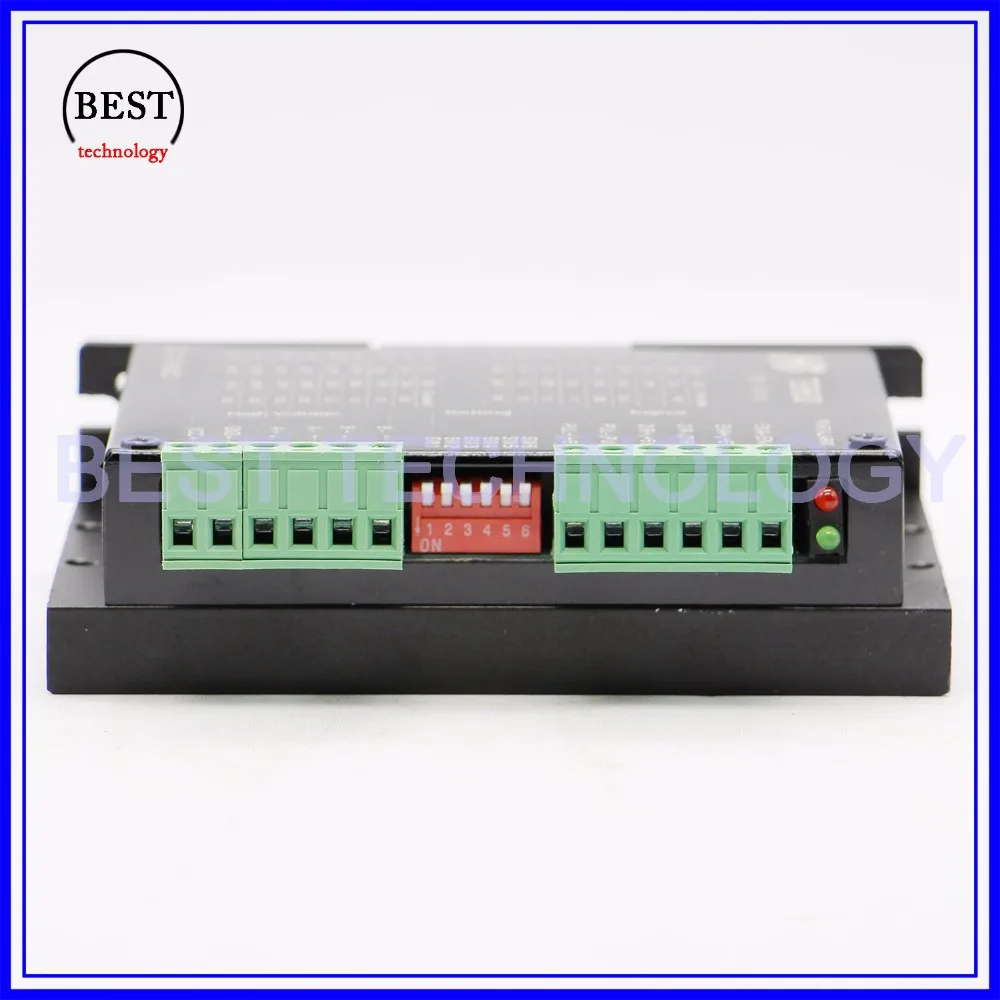

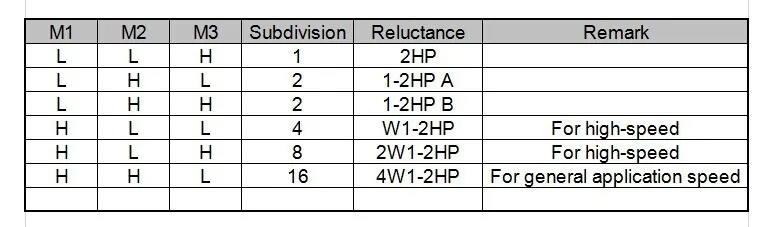

• Сегментная плата драйвера модуля DIP switches 1,2,3 соответственно M1, M2, M3.

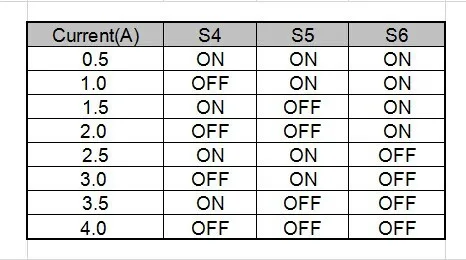

• Текущая плата драйвера модуля DIP switches 4,5,6 соответственно M4, M5, M6.

В настоящее время подразделение окружающая Обстановка:
