Siglent SDS2072 70 МГц 2 канала 480 * 800TFT LCD 2GSa/s частота дискретизации 28 м память высокая

Siglent SDS2072 70 МГц 2 канала 480 * 800TFT LCD 2GSa/s частота дискретизации 28 м память высокая

 Дизайн и отгрузка встроенных электронных схем

  Дизайн и анализа Механических и электронных продуктов
 Образование и научные исследования
 Контроль за качеством продукции
 Мгновенный обнаружения сигнала
 Тестирование на производство и функцию цепи

Размеры:352 мм × 112 мм × 224 мм L×W×H

Вес: чистая Вес 2CH: 3,4 кг, 4CH: 3,5 кг

             Вес с упаковкой 2CH: 4,9 кг, 4CH: 5,1 кг

В SDS2000 серия супер люминесцентный осциллограф оснащен максимальная 300 МГц полоса пропускания, 2GSa/s частота дискретизации, а также конструктивные особенности объем памяти, высокая скорость захвата и мульти-уровня интенсивности сортировки отображения сигнала, признан универсальным цифровым инструментом, обладающим передовыми технологией и высокой производительностью. Благодаря инновационной технологии SPO, осциллограф серии SDS2000 становится выдающимся в той же отрасли и даже развивает новую эру в отечественной цифровой осциллограф.

Инновационная технология SPO (супер люминесцентный осциллограф)

Основные Особенности:

Полоса пропускания 70 МГц, 100 МГц, 200 МГц, 300 МГц
Частота дискретизации в реальном времени, аналоговый канал: 2GSa/s, цифровой канал: 500MSa/s (опционально)
Обеспечивает 2/4 аналоговых каналов, 8 цифровых каналов (опционально)
Встроенный 25 МГц функция/генератор сигналов произвольной формы по желанию
Различные триггерные и декодирующие функции последовательного протокол (IIC, SPI, UART/RS232, CAN, LIN)
Множество интеллектуальных триггерных функций (шаблон, окно, интервал, выпадение, Runt)
Поддержка HDTV триггер
Поддержка функции история и сегментированной памяти (std, до 80000 кадров)
Аппаратная функция масштабирования и высокая скорость пройти/сбой функция технология
32 вида автоматических измерений сигналов, поддержка функции измерения и сбора данных
Расширенные математические операции (FFT, дифференциал, интеграл, квадратный корень)
Полное подключение: usb-хост, usb-устройство (USBTMC, PictBridge), LAN(VXI-11), EXT TRIG,
Передача/сбой, отключение
Поддержка команд дистанционного управления SCPI
Многоязычный интерфейс пользователя и Встроенная Онлайн-система помощи
8 дюймов TFT-LCD(800*480)

Основные функции:

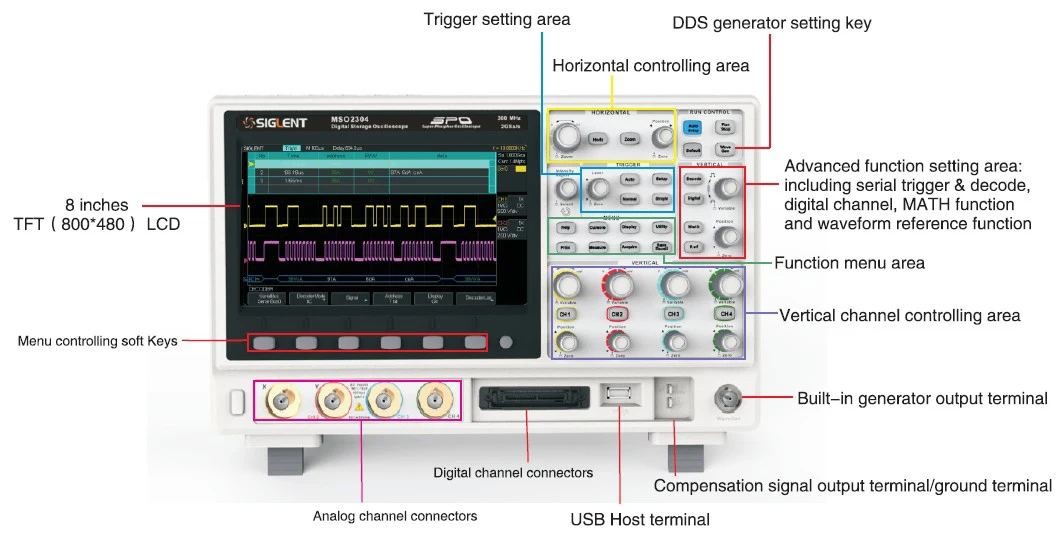

Дизайн Особенности:

Скорость захвата сигнала до 110000 wfms/s, для быстрого захвата глюков на сигнале или ненормальном сигнале.

При внешнем подключении к ОЗУ DDR3 SPO технология достигает глубины памяти до 28Mpts на рис. Выше, База времени составляет 1ms/div, однако, частота дискретизации достигает максимальной. 2GSa/s. Стабильно наблюдать за деталями сигнала в окошке Zoom.

Поддержка 256 уровней интенсивности и отображения цветовых температур. Выше указана температура цвета для fm-сигнала.

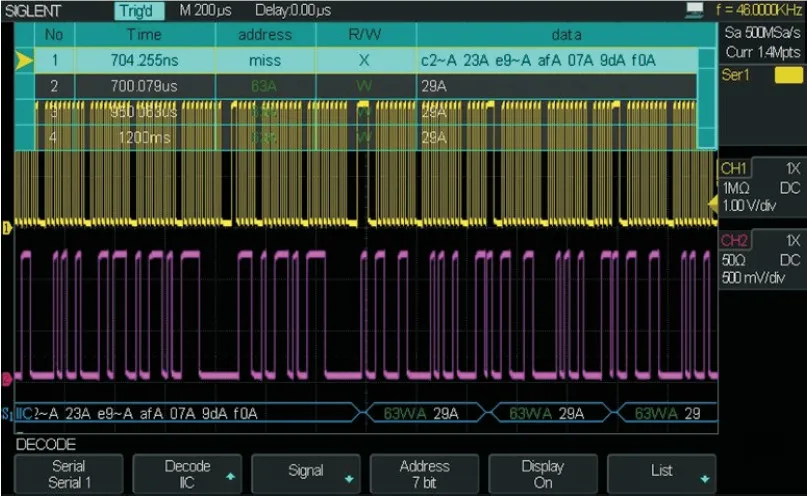

Поддерживает различные триггерные и декодирующие функции последовательных протокол (IIC, SPI, UART/RS232, CAN, LIN), чтобы помочь клиентам разработать продукт и сделать аппаратную отлаживание эффективным и правильным образом.

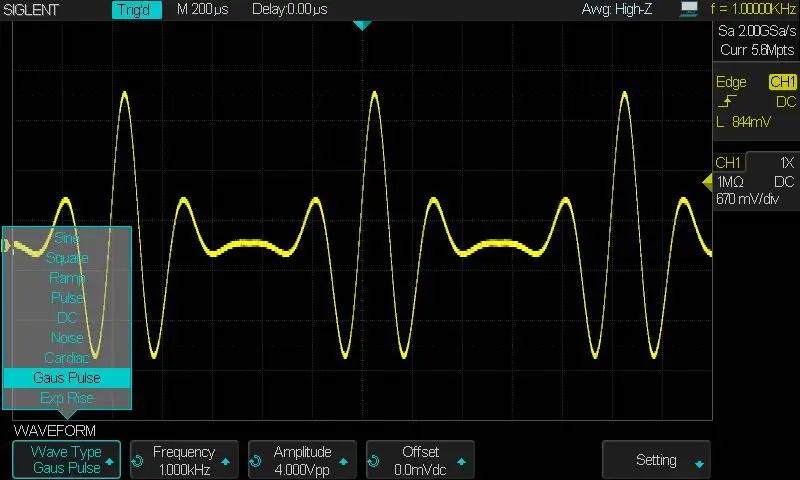

Поддержка встроенных функций 25 МГц/генератора произвольной формы, который имеет до 10 видов сигналов, может отображать любой сигнал через подключение к верхнему компьютерному программному обеспечению EasyScopeX.

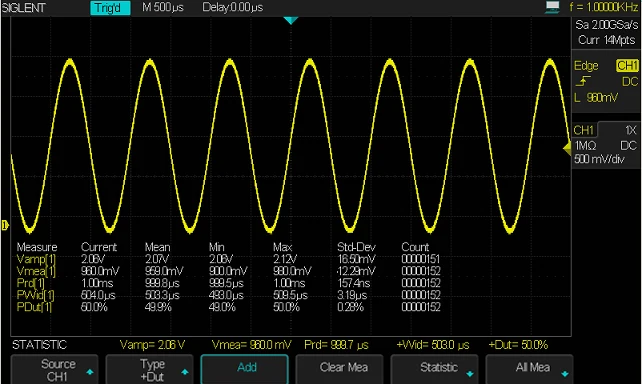

Поддержка 32 видов параметров, функция автоматического измерения и даже функция сбора данных измерений, которая позволяет отображать значения параметров, такие как текущее значение, значение отклонения в стойке, для удобного анализа данных для пользователей.

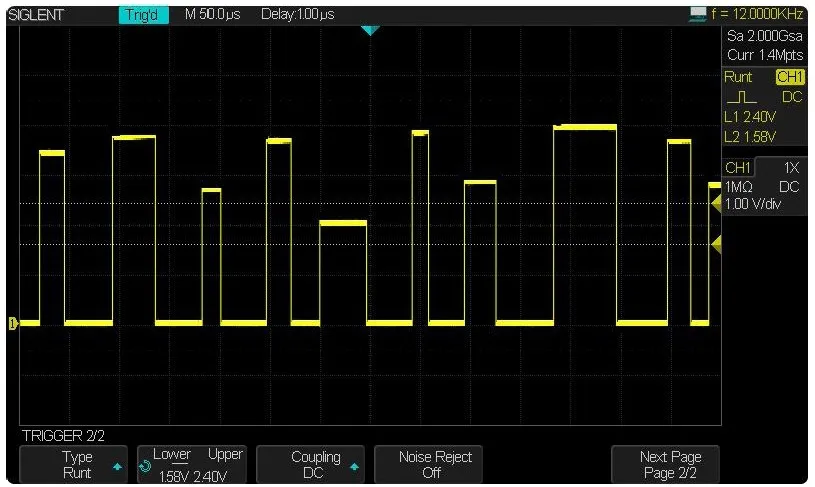

В дополнение к часто используемым режимам триггера, осциллограф серии SDS2000 поддерживает различные смарт-функции триггера, включая окно, интервал, Runt, DropOut, шаблон.

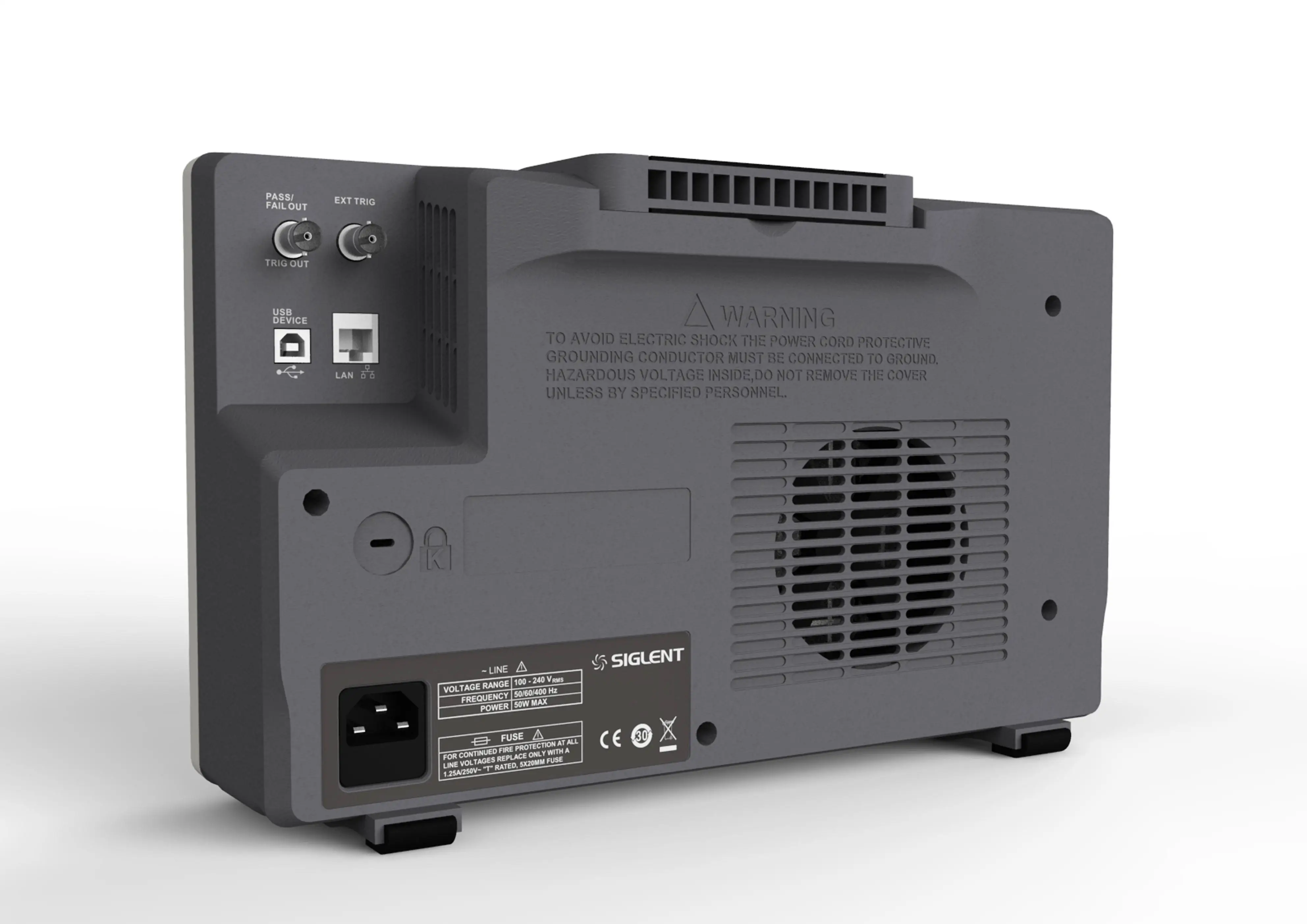

Настроен со сплошными подключение: EXT аккуратный, пропуск/сбой, аккуратный, USB Host, usb-устройство (USBTMC, PictBridge), локальной сети (VXI-11 , USB-GPIB (по желанию). Модель SDS2072 SDS2102 SDS2202 SDS2302 SDS2074 SDS2104 SDS2204 SDS2304 Пропускная способность 70 МГц 100 МГц 200 МГц 300 МГц Каналы 2/4 канала + 1 EXT, 8 цифровых каналов (опционально) Макс. Частота дискретизации в реальном времени 2Gsa/s Объем памяти 28mpts Макс. Скорость захвата 110000 wfms/s Вход сопротивление 1MΩ | 20pF,50Ω Временной диапазон развёртки 1.0ns/div 50s/div Рулон 100 мс 50 С/Див Вертикальной чувствительностью 2 мВ/див 10 В/Див Тип триггера Edge, Pulse, видео, наклон, интервал, Runt, Window, Pattern, DropOut, триггер серии Protocol Панель расшифровки жидкокристаллического дисплея типа IIC, SPI, UART/RS232, CAN, LIN Математика операция A + B A-B a×b A/B БПФ Diff intg Sqrt Автоматическое измерение Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean, Crms, Vrms, ROV, FOV, RPRE, FPRE, время подъема, Время падения, Freq, Period, Wid, - Wid, + Dut, - Dut, BWid, Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF Внешнее запоминающее устройство Bitmap save, CSV save, Waveform save, Setup save Интерфейс USB-хост (поддержка USB-GPIB), usb-устройство, LAN, EXT TRIG, Aux(TRIG OUT/Pass/Fail) Дисплей 8 дюймов TFT-LCD(800*480) Макс. Входное напряжение ± 400 В (постоянный ток + VppAC), CATI, CATII Мощность питания AC 100-240 В, 45-440 Гц, 50VA Max Размеры Длина 352 мм * 112 мм * 224 мм, ширина * высота Вес Вес нетто: 3,4 кг (2CH), 3,5 кг (4CH) Посылка Вес: 4,9 кг (2CH), 5,1 кг (4CH) Для получения подробной информации, пожалуйста, обратитесь кСупер-люминесцентный осциллограф серии SDS2000 Стандартный аксессуары А для быстрого старта руководство Сертификат качества продукта 2/4 наборов пассивных зондов Шнур питания, предназначенный для инструмента и авторизованный в стране USB кабель Компакт-диск (включая руководство пользователя, быстрый запуск, таблицу данных и соответствующее программное обеспечение) Дополнительные аксессуары 25 МГц функция/генератор произвольной формы SDS-2000-FG Дополнительные аксессуары для декодирования IIC SPI UART/RS232 CAN LIN сигнала SDS-2000-DC Дополнительные аксессуары для анализа мощности SDS-2000-PA USB-GPIB адаптер USB-GPIB Изолированный канал, дополнительные аксессуары ISFE Зонд Высокое напряжение HPB4015 Токовый зонд CP4060/CP4200/CP5050/CP5300 Дифференциальный зонд DPB4050/DPB3050
