2 1 трехканальная TDA7379 Плата усилителя сабвуфера Модернизированная версия

2 1 трехканальная TDA7379 Плата усилителя сабвуфера Модернизированная версия

Описание товара:

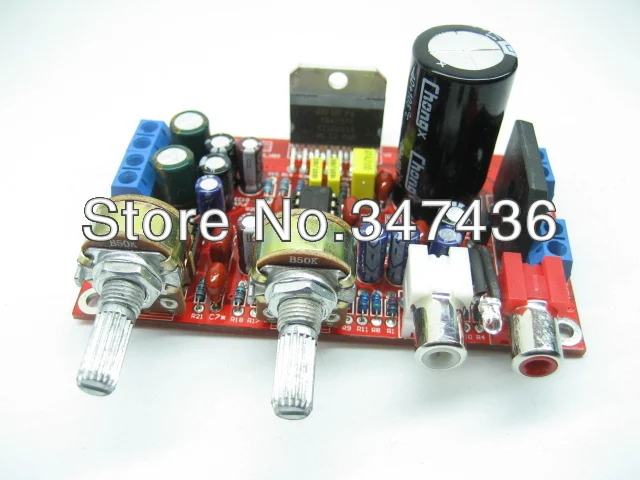

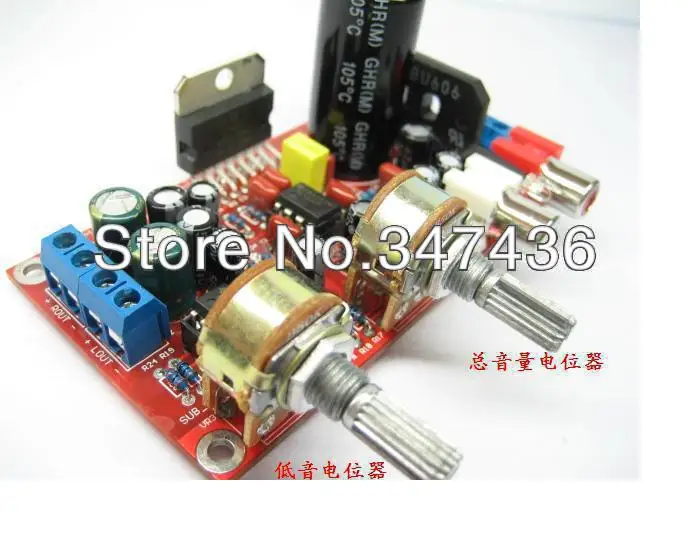

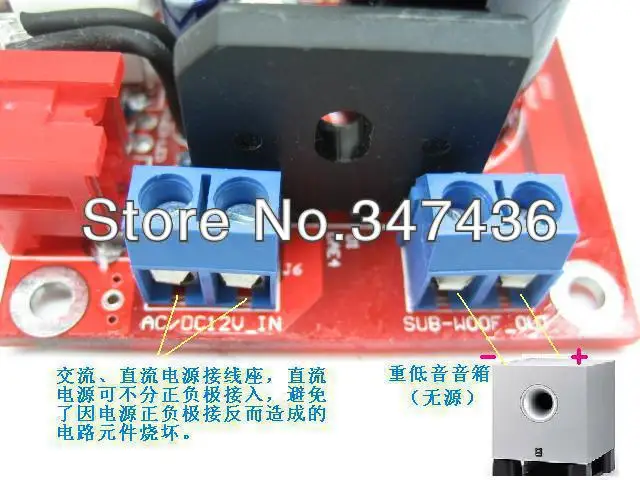

В этом наборе используется импортная стмикроэлектроника (ST) КомпанияTDA7379СоставТриКанал2,1Схема усилителя, гибкая в использовании, имеет различные напряжения питания. Одиночный источник питания постоянного тока10 V ~ 22 V (12 V источник питания батареи может быть подключен с помощью)Переменный ток9 В ~ 14 вВход может быть в диапазоне (входное напряжение, чем больше выходная мощность),Предложение, по крайней мере в 3 А выше, звук будет лучше. Новая версия обновлена с помощью двух схем NE5532 op amp, предварительного усилителя, фильтра низких частот. Два потенциометра-бас и Общая регулировка громкости (Цепь RC для регулирования использования нетрадиционных потенциометров высоких и низких частот, схема выполнена alt обработки, басовая схема с использованием фильтра низких частот, не требует дополнительного тройного потенциометра).Подходит для автомобилей, мотоциклов, электромобилей и мультимедиа аудио преобразования, улучшить качество звука.

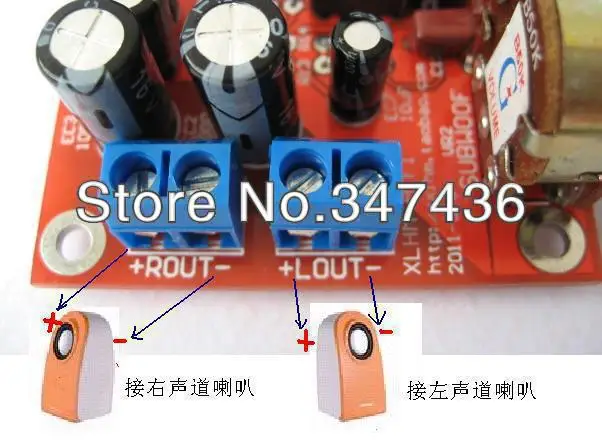

Советы: Плата усилителя 2,1RC с использованием нетрадиционного потенциометра для регулировки низких и высоких частот, поэтому цепь обрабатывает спутниковые каналы alt, басовая схема с использованием фильтра низких частот, так что только высокочастотный спутниковый канальный звуковой выход, без басов Частотный выход, если спутниковые каналы используются около 2,0 аудио, Бас-канал не подключен к использованию слов, тогда только можно услышать звук высоких частот, о, так что звук не очень хороший! Пожалуйста, обратите внимание на подключение (рекомендуется при использовании левого и правого спутниковых динамиков и сабвуфера, в общей сложности три динамика, левый и правый спутниковые динамики одинаковых параметров динамика для подключения спутниковой акустической платы R_OUT + спутниковые колонки, подключенные к правому каналу динамика положительная,Плата R_OUT-иПравый каналСпутниковые колонки, динамик отрицательное соединение, (L) левый канал спутниковые колонки, прикрепленные к тому же (R) правому каналу, если не правильно подключен, тогда это будет счетчик-фазовый выходной звук повлияет на звук!).

О спутниках можно выбрать2 ~ 4 ~ 6 ~ 8Ом динамики, сабвуфер может быть подключен4-8Ohm динамики, левый и правый спутниковые каналы Максимальная выходная мощность может быть достигнуто13WX2,Канал сабвуфера может достигать максимальной выходной мощности38WX1.

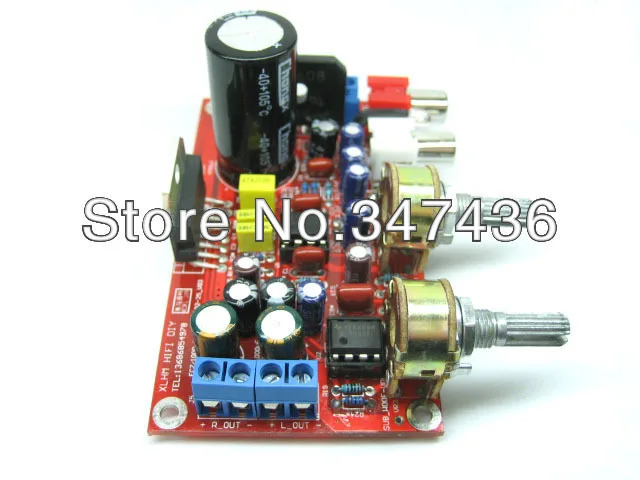

Этот комплектПечатная платаИспользуйте высококачественные двухсторонние панели из стекловолокна, улучшенный маркированный слой припоя, рациональная планировка, приятно. Меньше внешних компонентов, Нет шума, глубокие и мощные басы, высокие частоты и полная четкость, качество звука очень чистое.

Характеристики:Печатная платаДлина ширина 50 мм 90 мм

Полная ширина сварочной доски составляет около: 90*72 (включая ручку потенциометра)

Расстояние до центра около двух потенциометров 28,5 мм

Этот продукт является хорошим продуктом, Сварочная Плата усилителя, установка теплоотводного испытательного аппарата перед электричеством, Пожалуйста, знайте!

Из-за того, что каждая партия из разных партий прибывает, будет небольшая разница в внешнем виде компонентов платы, изображения больше не будут заменены, в основном в натуральном, мы гарантируем использование того же или лучшего качества!

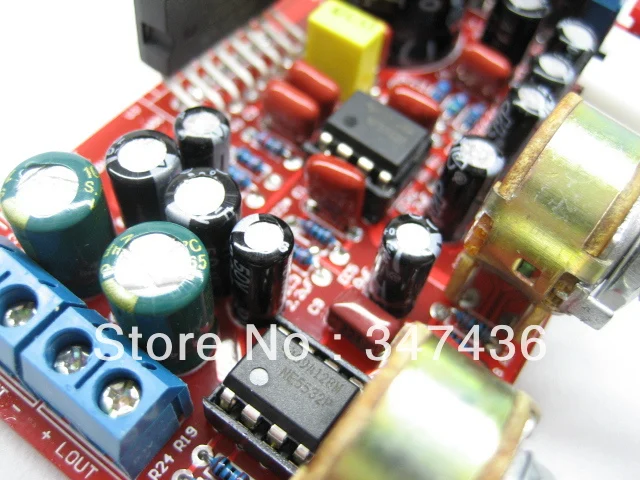

Новая версия лучших электролитических ингредиентов, C3 C4 также заменил желтые конденсаторы коррекции, лучшее качество!

Схема подключения:

Если вы облегчаете сварку самостоятельно, вы также можете наслаждаться удовольствием от DIY, попробуйте использовать их собственные детали сварки о:

Поставьте те же детали, каждый 39 юаней

Завершите сварку доски
