Онлайн Цифровой измеритель pH

Обзор

Эта серия инструментов является своего рода используемым для тестирования и прецизионного инструмента для контроля значения PH. встроенный микрокомпьютер для хранения, расчета и компенсации определения значения PH всех параметров, таких как PH, отображение температуры, компенсация температуры, дисплей с высоким и низким значением сигнала тревоги и так далее.

Скрытый в EPROM позволяет серии инструментов в источнике питания переменного тока отключать или когда неисправность линии электропитания все еще может сохранить коррекцию и значение заданной точки.

Характеристика этой серии инструментов заключается в том, что он может использовать онлайн-коррекцию контроллера.

Технические характеристики

1. Диапазон измерения: pH 0,00 ~ 14,00, температура 0 ~ 60C

2. Разрешение: 0.01pH; Класс: 0,05

3. Стабильность: ≤ 0. 03pH/24 ч;

4. Регулируемый диапазон калибровки: ноль ± 1,45ph наклон 80% ~ 100%

5. pH Стандартное решение: 6,86/4,01/9,18; 4,00/7,00/10,01

6. Диапазон управления: 0 ~ 14.00pH

Основная функция

Дисплей, высокая и низкая точка выхода вкл/выкл, высокая и низкая точка тревоги, 30 дней истории запроса данных (опционально), модуль RS485.

Компенсация температуры

Электрод имеет автоматическую температурную компенсацию.

Выход сигнала

4 ~ 20 мА выходной ток, выходная нагрузка менее 500 Вт. Выходной ток I = 4ма + {(D-DL)/(DH-DL)} × 16 мА

Примечание: I-выходной ток D-протестированное значение pH; DH-значение pH, соответствующее 20 мА, установленным пользователями, а именно верхний предел выхода; DL-pH значение, соответствующее 4 мА, установленным пользователями, А именно более низкий лимит выпуска.

Ошибка = ± 0,04ма

Шаги установки

1. Откройте отверстие на любой доске, толщина которого составляет от 1,5 мм до 9,5 мм, размер отверстия-92 × 92 мм. (Pic1, вид сзади)

2. Вставьте инструмент в отверстие, затем плотно.

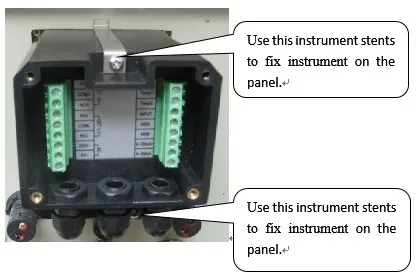

Pic1

Инструкция по установке

Pic2

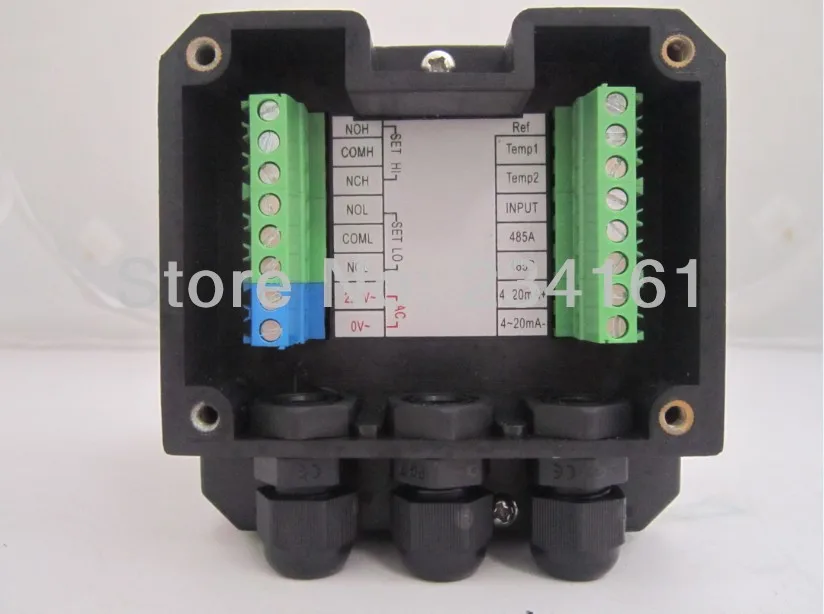

Схема проводки задней панели

1: высокий нормальный открытый(Нох)9: эталонный электрод (Ref)

2: высокий общий(COMH)10: компенсация температуры 1 (TEMP1)

3: высокая нормальная близость(NCH)11: компенсация температуры 2 (TEMP2)

4: низкий нормальный открытый(NOL)12 ph: измерительный электрод (вход)

5: низкий общий(Комл)13: RS485 A

6: низкая нормальная близость(NCL)14: RS485 B

7: 220 В пожарная проволока 15: 4 ~ 20 мА (+)

8: 220 В null line 16: 4 ~ 20 мА (-)

Передняя панель

1Меню: Режим циркуляции

2Вниз: Числовое снижение

3Вверх: Увеличение числа

4Введите: Подтвердите

5ESC: Назад к основному интерфейсу

Эксплуатация

Шаги калибровки

Очистите электрод с помощью Дистиллированного водяного блота фильтровальной бумагой, затем поместите электрод в стандартный раствор pH6.86, медленно размешайте, пока номер не будет отображаться стабильно.

Нулевая Калибровка:ПрессМенюЧтобы войти в меню 2, экран отображается следующим образом:

Калибровка наклона:ПрессМенюЧтобы войти в меню 2, выньте Стандартный раствор формы электрода pH6.86, очистите и промокните фильтровальной бумагой, затем поместите электрод в стандартный раствор pH4.01 (или pH9.18), медленно размешать, до тех пор, пока число не будет отображаться стабильно. ПрессМеню, Экран отображается следующим образом:

 Отметка: при смене зонда или зонда используется в течение длительного времени, необходимо откалибровать прибор.

Набор времени: нажмитеМенюЧтобы войти в меню 3, экран отображается следующим образом:

Переключение режима PH/ORP, выбор стандартного решения: Нажмите меню, чтобы войти в меню 4, отображение экрана следующим образом:

Нажмите ENTER для перемещения курсора, нажмите вниз или вверх, чтобы изменить номер. Стандартный выбор решения:

6,86 означает (6,86/4,01/9,18) Стандартное решение.

7,00 означает (4,00/7,00/10,01) Стандартное решение.

Переместите курсор в последний столбец, затем нажмите ENTER, пока не отобразится ожидание, а затем подтвердите.

Набор сигнализации: НажмитеМенюЧтобы войти в меню 5, экран отображается следующим образом:

Нажмите ENTER для перемещения курсора, Нажмите вниз и вверх, чтобы изменить номер, Пресс Введите «не отпускайте» для сохранения.Высота: высокая Настройка будильника,Низкий: низкие настройки будильника. Задержка: настройки громкости гистерезиса.

Отметка: значение задержки между 0 ~ (HIGH-LOW)

Высокое релеБудет действовать, когда фактическое измеренное значение выше, чем высокие настройки сигнализации (высокое значение); выпустит, когда фактическое измеренное значение ниже, чем высокие настройки сигнализации (высокое значение).

Низкое релеБудет действовать, когда фактическое измеренное значение будет ниже, чем низкие настройки будильника (низкое значение); выпустит, когда фактическое измеренное значение будет выше, чем низкие настройки будильника (низкое значение). Выгодно продлить срок службы реле или контактора. Поэтому пользователь должен установить высокий, низкий и гистерезис в соответствии с фактическими условиями.

RS485 Коммуникационный адрес и подсветка набора:ПрессМенюЧтобы войти в меню 6, экран отображается ниже:

Нажмите ENTER для перемещения курсора, нажмите вниз и вверх, чтобы изменить номер, Или для включения/выключения, Когда ЖК-индикатор включен, подсветка закрыта, когда кнопки не работают, затем нажмитеВведитеЧтобы перемещать курсор в последний столбец, нажмите и удерживайтеВведитеДо отображения экранаМощность... Затем подтвердите.

Набор из 4 ~ 20 мА соответствующего значения pH: НажмитеМеню, Чтобы войти в меню 7, дисплей экрана, как показано ниже:

4-20 мА Соответственно 0-14 pH, но пользователь может свободно настроить для удовлетворения промышленных потребностей.

ПрессВниз, ВверхЧтобы изменить номер, Затем короткое нажатиеВведитеЧтобы перемещать курсор на последнюю полосу, нажмите и удерживайтеВведитеДо отображения экранаОжидание... Затем подтвердите.

Запрос истории данных: НажмитеМеню, Чтобы войти в меню 8, дисплей экрана, как показано ниже:

Этот инструмент может записывать данные каждые 12 минут, хранить данные истории 30 дней подряд, нажмитеВнизКлюч,ВверхНажмите кнопку «История данных за один день», когда вам нужно будет проверить один день за некоторое время,ВведитеКлюч кВведите, Затем нажмитеВнизКнопка иВверхНаведите курсор вокруг запроса. Затем нажмитеВведитеКлюч кВведитеЗадняя часть является самым высоким уровнем интерфейса, нажмитеМенюКлюч назад-это самый высокий уровеньМеню.

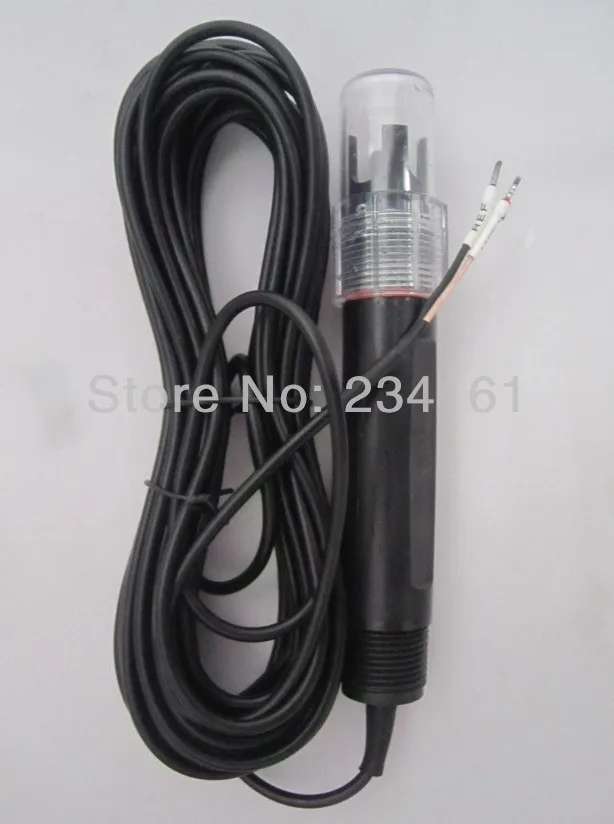

Использование и техническое обслуживание электрода pH

Ph-электрод при измерении должен быть в дистиллированной воде (или) в деионизированной воде, а фильтровальная бумага впитывает влагу, предотвращает попадание примесей в измеряемую жидкость, 1/3 электрода следует вставить в измеряемый раствор.

Электрод следует мыть, когда он не используется, вставлять с 3,5 моль, ящики раствора хлорида калия, или электрод будет вставлен с 3,5 моль, раствор хлорида калия в контейнере.

Проверьте, сухие ли клеммы, такие как загрязнение, используйте безводный спирт для протирания, высушите после использования.

Следует избегать длительного погружения в дистиллированную воду или белковый раствор и предотвращать контакт с силиконовой смазкой.

Используя электрод в течение более длительного времени, он может стать прозрачной стеклянной мембраной или с осадками, на этот раз может разбавить соляную кислоту и промыть водой.

Электрод, используемый в течение длительного времени, погрешность измерения, должна выполнить калибровку для инструмента. Для коррекции.

При использовании вышеуказанного способа обслуживания и обслуживания электродов все еще не во время калибровки и измерения, электрод сбой, пожалуйста, замените электроды.

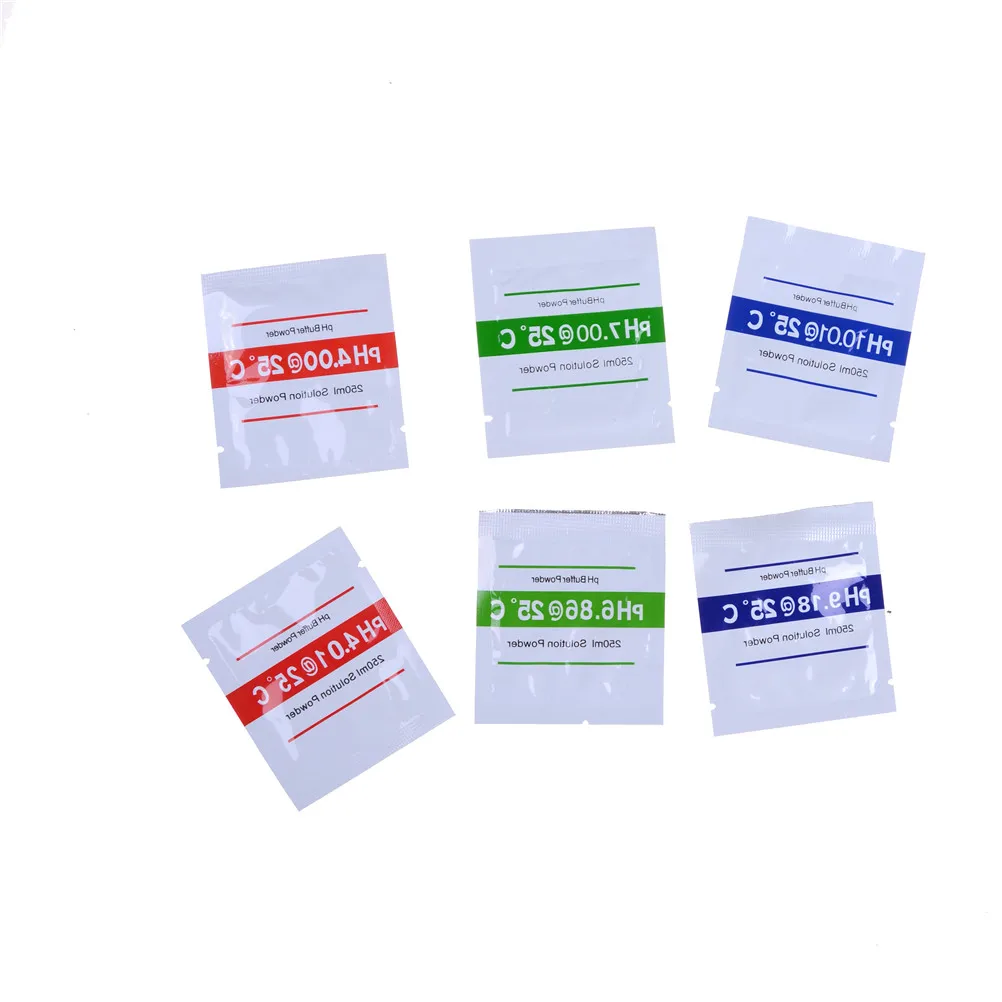

Стандартная таблица значений pH буфера

Инструкции пользователя

Пожалуйста, следуйте инструкциям и вопросам, требующим внимания в этом руководстве.

В процессе использования, если обнаружите, что работа ненормальная или поврежденная, пожалуйста, свяжитесь с дилером, пожалуйста, не ремонтируйте себя.

Чтобы сделать более точные измерения, калибровка инструмента должна сотрудничать с электродом; если электроды работают почти год или есть проблемы с качеством, пожалуйста, обратите внимание на изменения.

Нагревайте 30 минут перед калибровкой прибора.

Отметка: ph-провод электрода-это специальные линии, пожалуйста, не соединяйте. Если прибор не может калибровать и другие проблемы, вызванные соединением, производитель не несет за это ответственности.

Гарантия качества

В течение одного года продажи компании предоставляют собственную гарантию после продажи, но не включают повреждения, вызванные неправильным использованием, если вам нужен ремонт или корректировка, пожалуйста, отправьте вам обратно, но перевозка должна быть оплачена, Отправка обратно к вам, когда необходимо определить хорошую упаковку, чтобы избежать повреждения при транспортировке, компания освободит техническое обслуживание устройства внутреннего повреждения.
