Ультразвуковой датчик US 100/ультразвуковой диапазон/Ультразвуковой Модуль/с

Ультразвуковой датчик US 100/ультразвуковой диапазон/Ультразвуковой Модуль/с

Доступен для загрузки по адресу:

Kuaipan.cn/file/id_121557448606613642.htm

Kuaipan.cn/file/id_121557448606613643.htm

Этот модуль улучшен, с модулем компенсации температуры, который сам продает тысячи штук, самый точный Текущий Модуль Taobao, абсолютно стабильный, доступный, практичный

Поддерживающая стойка-US-100/US-020 Ультразвуковой Модуль Монтажный кронштейн/фиксированный Ультразвуковой модуль (нажмите ниже для просмотра)

1. Производительность модуля стабильна, точно Измерьте расстояние:
Энергии и зарубежных SRF05, SRF02 Ультразвуковой модуль измерения расстояния и другие сопоставимые. Точность модуля, слепые пятна (2 см) очень близкие, стабильный успех этого продукта на рынке сильна!

2. Основные технические параметры:
1) Использование напряжения: DC5V
2) Статический ток: менее 2 мА
3) Выходная мощность: высокая-5 В
4) Выход уровня: Конец 0 В
5) угол датчика: не более 15 градусов
6) Расстояние обнаружения: 2 см-450 см
7) Высокая точность:Но не более чем на 1 мм

3 проводка:

VCC, trig (сторона управления), echo (приемный конец), GND

4. Как использовать:
Контрольный порт сделал более 10US, вы можете ждать, чтобы получить высокий выходной порт. Таймер может быть открыт с выходной таймером, когда этот порт идет низко, когда вы можете прочитать значение таймера, это когда пришло время для этого расстояния, только рассчитать расстояние. Этот постоянный цикл измерения, вы можете достичь значения мобильного измерения ~ ~

5 модуль работает:
(1) Расстояние срабатывания IO, сигнал высокого уровня по крайней мере 10US;
(2) модуль автоматически посылает восемь квадратных волн 40 кГц, автоматически определяет возврат сигнала;
(3) сигнал обратно, через IO выходы высокого уровня, высокая продолжительность ультразвукового времени от запуска до возврата. Испытательное расстояние = (время * Высокая скорость звука (340 м/с) / 2;

Свяжитесь с нами-100Ультразвуковой дальномерный модуль

• Контур

US-100Ultrasonic дальномерный модуль может быть realized2cm ~ 4,5 м бесконтактное измерение расстояния, with2.4 ~ 5,5 государства принадлежит входнее напряжение широкого диапазона, статическое потребеление энергии меньше than2mA, поставляется с датчиком температуры для коррекции результатов, но также hasGPIO, серийный и другие средства связи, которые с сторожевой собакой, стабильны и надежны.

• Основные технические параметры

• Физическая карта и размеры этого модуля

Модуль показан на рис. 3 и рис. 3.2 ниже:

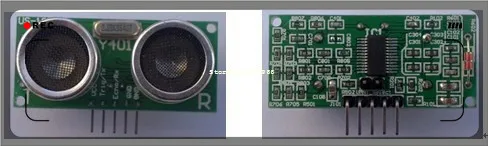

Chart3.1:US-100Front вид Chart3.2:US-100Rear вид

Размер модуля: 45 мм * 20 мм * 1,6 мм. Плата имеет два механических отверстия радиусом 1 мм, as3.3следующим образом:

Chart3.3:US-100Dimensions

• Интерфейс Описание

Этот модуль имеет два интерфейса, выберите режим jumper and5 PinInterface.

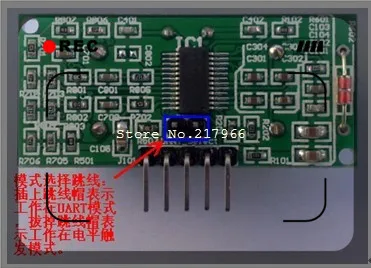

Режим выбора перемычки интерфейс shown4.1показан. Выбор режима Pitch jumper2.54mmкогда Перемычка колпачок whenUART (серийный) режим, отключите, когда уровень срабатывает.

Chart4.1: режим выбора интерфейса перемычки

5 PinInterface2.54mmPitch ИЗОГНУТЫЙ ШТИФТ, как показано в 4.2 ниже:

Chart4.2:5 pininterface

Пронумерованы слева направо 1,2,3,4,5. Они определяются следующим образом:

• 1 цифра: NextVCCPower supply (дальномер 2.4в ~ 5,5 В).
• 2 цифры: когда isUARTMode, затем внешняя схема; Когда уровень срабатывает режим, затем внешняя схема.
• 3 цифры: когда isUARTMode, затем внешняя схема; Когда уровень срабатывает режим, затем внешняя схема эхо.
• 4 цифры: Подключите внешнюю цепь заземления.
• 5 цифр: подключите внешний контур заземления.
• Уровень триггера работает в диапазоне

Включите модуль, сначала удалите перемычку выбора режима на перемычке, так что модуль является режимом, срабатывающим на уровне.

Диапазон уровня триггера времени показан в figure5.1 ниже:

Chart5.1:US-100Ranging схема синхронизации

Chart5.1показано, что: только needTrig / TXEnter pin10USHigh выше, система может быть issued8A40KHZUltrasonic pulse, и обнаружение эхо-сигнала. При обнаружении эхо-сигнала модуль также предназначен для измерения температуры, а затем диапазон результатов коррекции текущей температуры, исправленные результаты byEcho / RXPin выход.

В этом режиме модуль будет преобразован в значение расстояния 340m / sThe time value2Times byEchoTerminal выдает высокий уровень, в зависимости от длительности этого высокого значения для расчета расстояния. Т. Е. Значения расстояния: (высокое время * 340 м/с) / 2.

Примечание: Из-за корректировки значения расстояния температура была, в это время больше не в зависимости от температуры окружающей среды на ультразвуковой коррекции скорости звука, что независимо от того, сколько температуры, выбор скорости 340m/сканирование be.

• Серийный триггер начиная работает

При включении модуля сначала Подключите перемычку выбора режима к перемычке, чтобы модуль находился в режиме последовательного запуска.

Диапазон последовательного Триггера времени показан в figure6.1 ниже:

В этом режиме, только нужно toTrig / TXPin input0X55( Baud rate9600) , система может быть issued8A40KHZUltrasonic pulse и обнаружения эхо-сигнала. При обнаружении эхо-сигнала модуль также предназначен для измерения температуры, а затем диапазон результатов коррекции текущей температуры, исправленные результаты byEcho / RXPin выход.

Два значения расстояния выходного байта, первый байт-это высокий distance8Bit (HDate) , второй байт-Нижний distance8Bit (LData) , в миллиметрах. Значение расстояния (HData * 256 + LData) мм.

Chart6.1: схема последовательного триггера

• Серийный всплывающие предупреждения температура работы

При включении модуля сначала Подключите перемычку выбора режима к перемычке, чтобы модуль находился в режиме последовательного запуска.

Серийный триггер синхронизации как temperature7.1:

В этом режиме нужно только toTrig / TXPin input0X50( Baud rate9600) , система начнет датчик температуры для измерения текущей температуры, затем значение температуры byEcho / RXPin выход.

Измерение температуры завершено, Модуль возвращает значение температуры байта (TData) , фактическую температуру valueTData-45. Например, byTXSending0X50AfterRXClient получает 0x45, температура в это время составляет [69(0X45Of10Hexadecimal значение)-45 ] = 24 градуса.
