Мы являемся производителем. Все наши продукты разработаны и произведены нами. Так что поверьте, что наше качество, цена и обслуживание, безусловно, дадут вам удовлетворение!

Технические параметры:

• Вес упаковки:22 г
• Цвета дисплея:                                  Красный +Синий/Красный +Зеленый/Красный +Красный
• Режим отображения:                        Двойной 0,28 светодиодный цифровой 4 бит трубки
• Частота обновления: Около 200 мс/раз

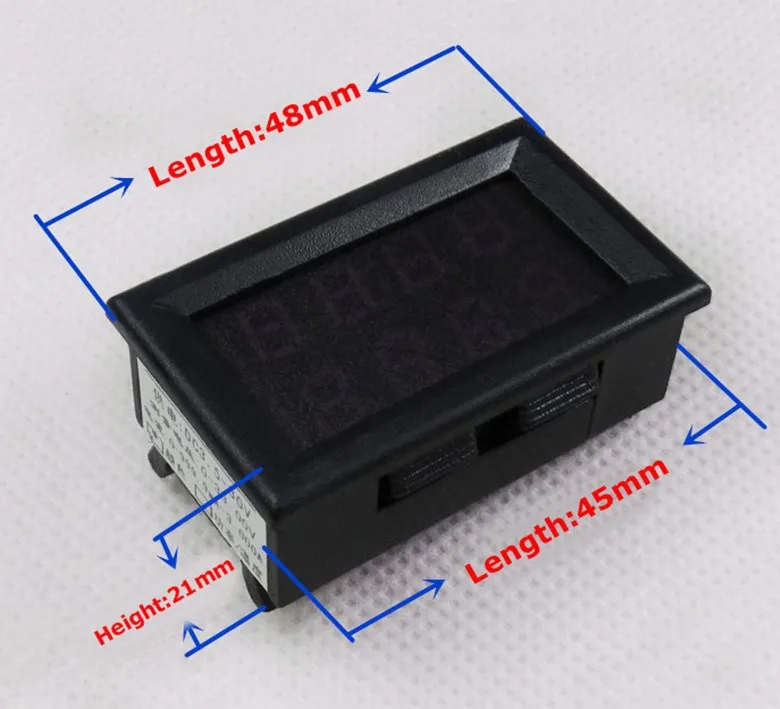

• При снятии физических: 48x29x26 мм (Д * Ш * В)
• Размер отверстия:45x26 мм (Д * Ш)
• ПоставкаСтабилизатор напряжения :                    3,5-28V

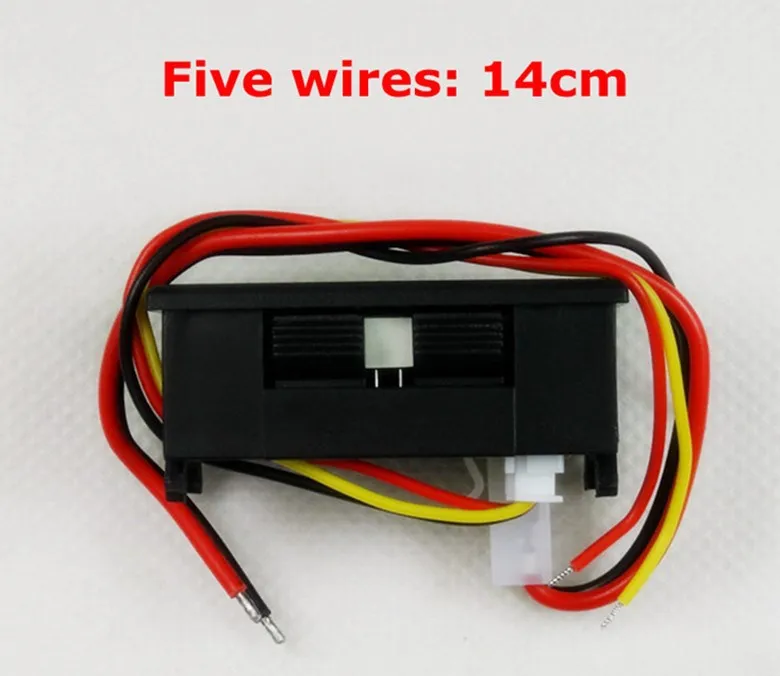

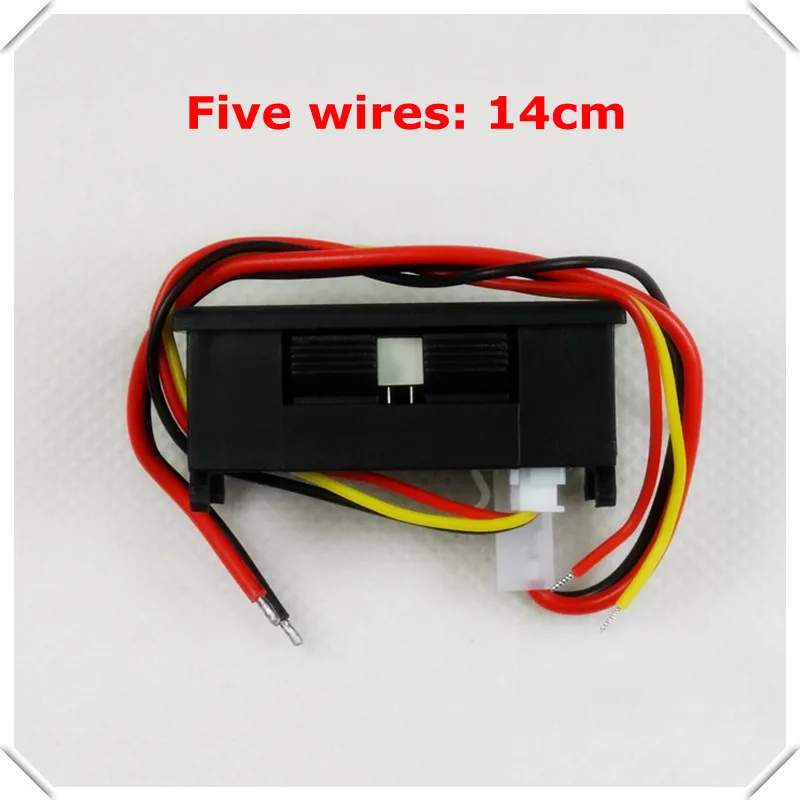

• Длина подводящего провода: 14 см (Пять проводов)

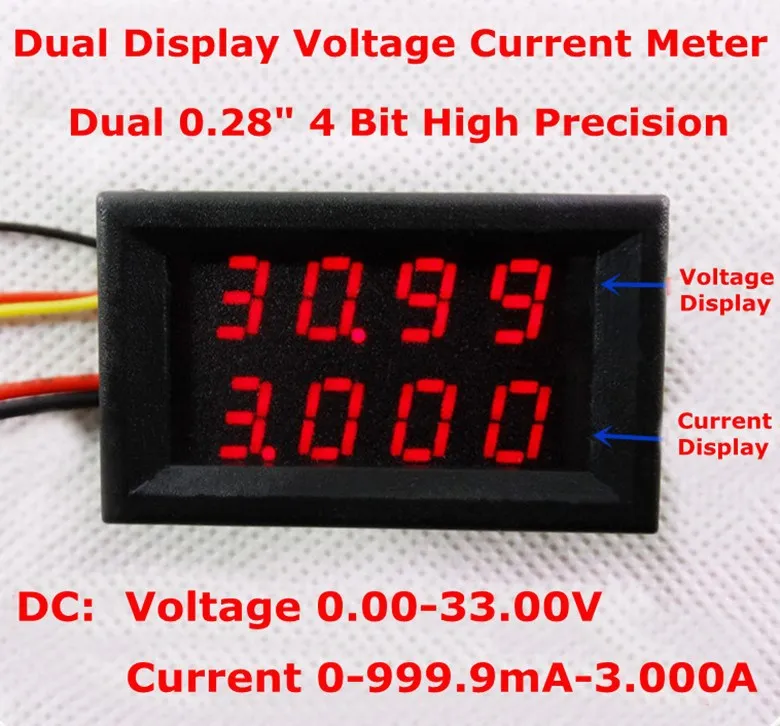

• Диапазон измерений:             DC 0-999.9mA-3.000A (В настоящее время)0,00-33,00 в (Стабилизатор напряжения)
• Рабочая температура: -10 градусов ~ 65 градусов
• Точность измерения:          ± (0.3% + 2 слова)

Описание:

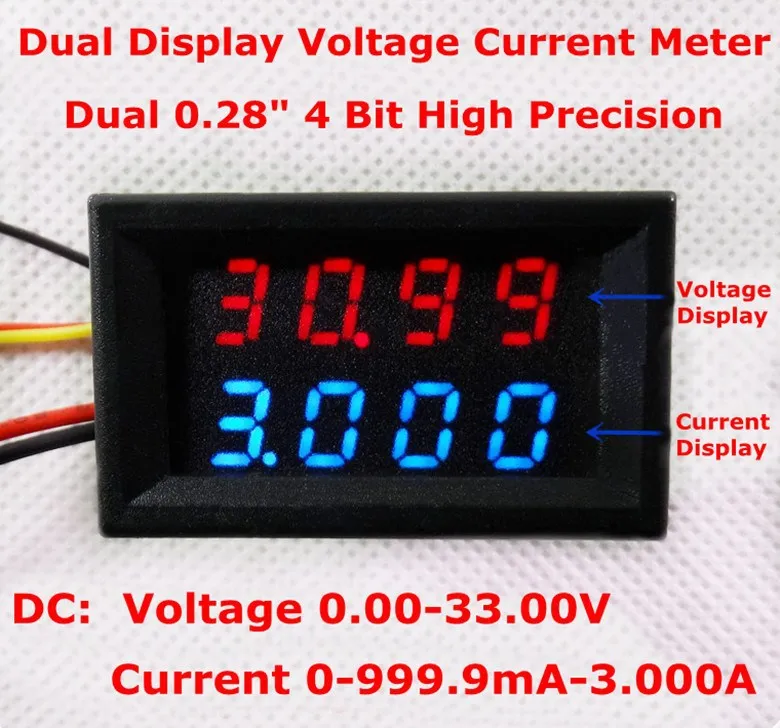

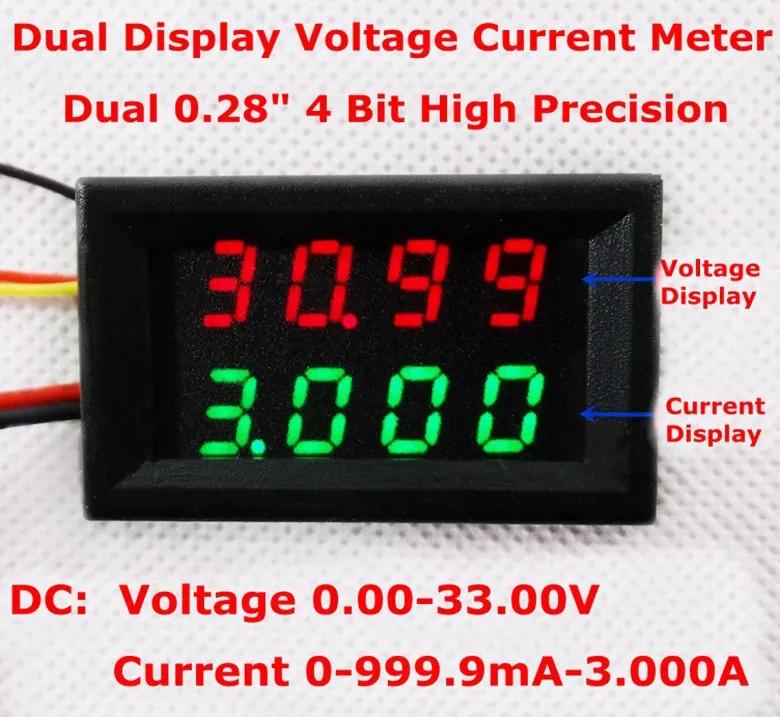

• Вышеуказанное напряжение дисплея цифровой трубки; Есть четыре фиксированных точности дисплея. Диапазон измерений составляет от 0,00-33,00 V; Минимальное разрешение 10mV

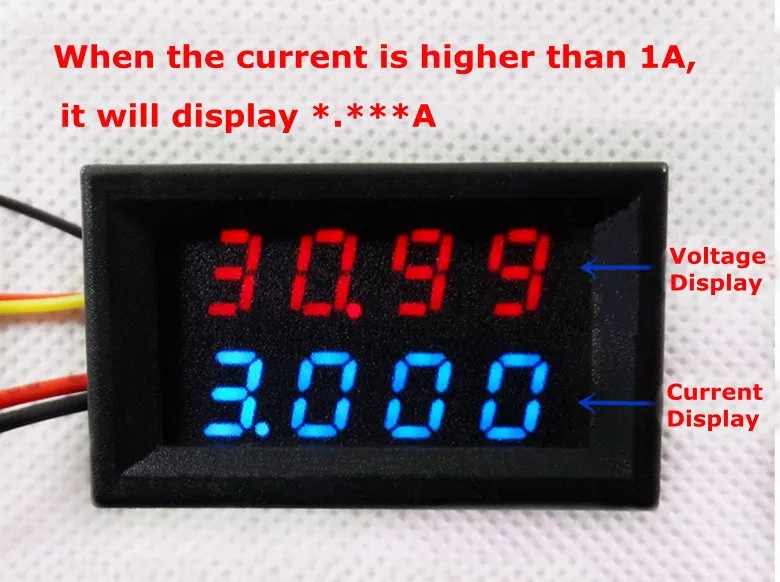

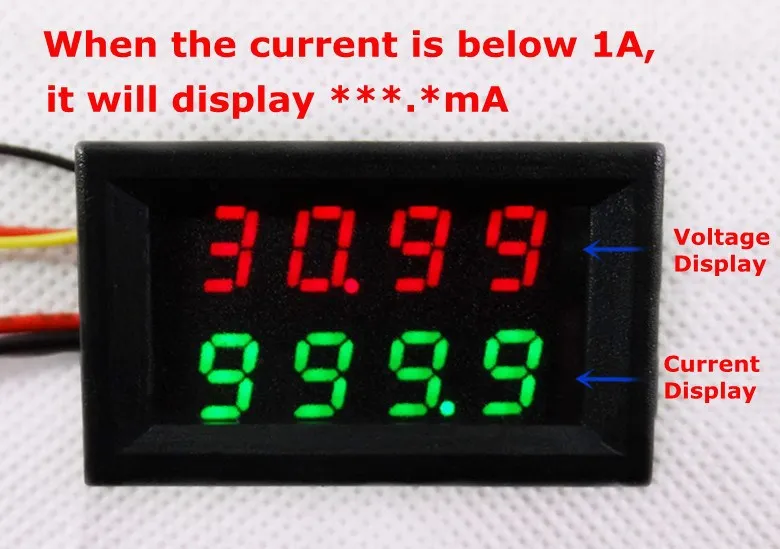

• Ниже Цифровой ток дисплея трубки; Есть четыре фиксированных точности дисплея; Диапазон измерения 0-999.9mA-3.000A. Когда измерительный ток ниже 1 А, он отображается ***.* мА,Разрешение 0.1mA; Когда измерительный ток превышает 1 А, он отображается *.*** A,Разрешение 1mA;

Описание функции компенсации напряжения:

   Когда нагрузка системы больше, на соединительном проводе будет некоторое падение напряжения. Таким образом, заголовок не будет отображать правильное выходное напряжение питания системы. Теперь функция компенсации напряжения может решить эту проблему путем умеренной компенсации потери напряжения на соединительном проводе. Таким образом, измеритель может измерить точное напряжение питания системы.

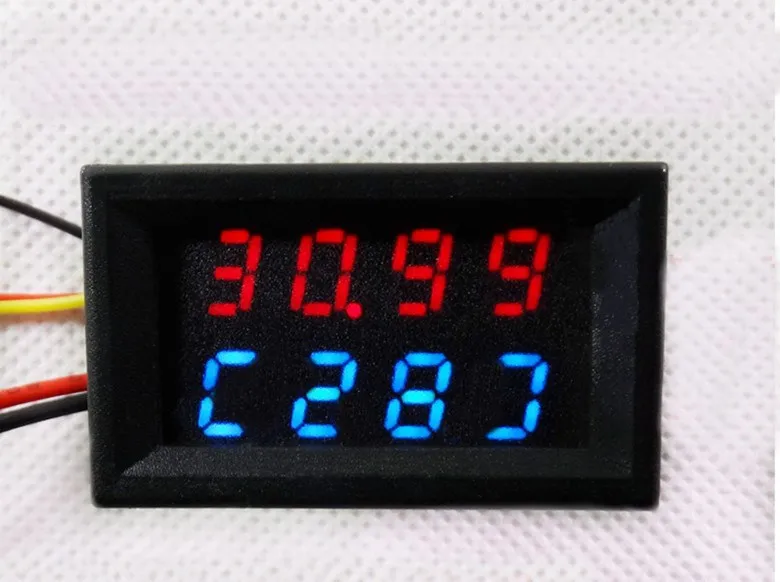

• При использовании этой функции необходимо подготовить более четырех с половиной цифр мультиметра. Подключите его к выходной точке системы питания, а затем выключите питание тока напряжения. Затем удерживайте нажатой кнопку на задней части измерителя напряжения тока и дайте счетчик мощности одновременно. Теперь ниже будет отображаться цифровая трубка [**]; ** укажите уровень компенсации напряжения хранения (когда счетчик только что был произведен, уровень 00, дисплей [00], означает отсутствие компенсации). Когда вы теряете кнопку, дисплей ниже трубки-**

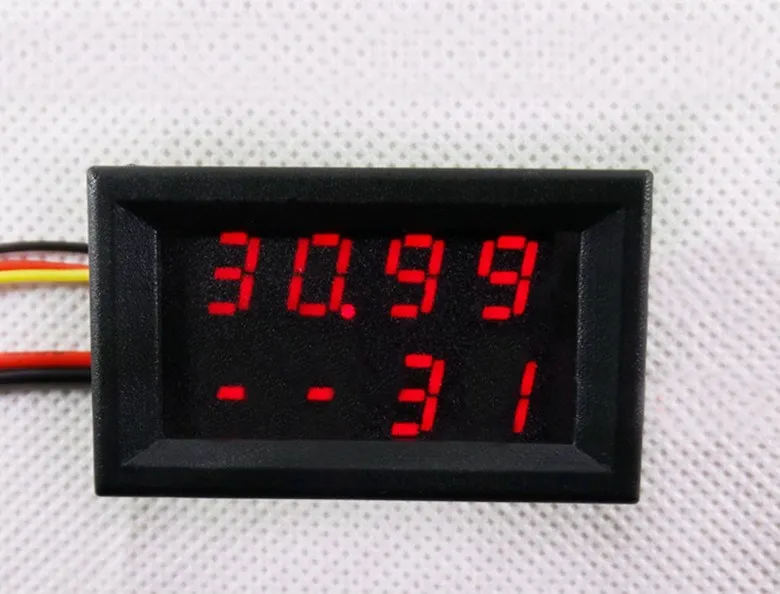

• Когда он отображается-**, это означает, что Счетчик находится в состоянии настройки компенсационного напряжения. Пожалуйста, подключите большую нагрузку в цепи (мы советуем, что ток нагрузки должен быть выше 2А, поэтому компенсация будет более точной.) , затем Посмотрите напряжение, которое показывает вышеуказанная трубка. В ближайшее время кнопка будет автоматически добавлена на один уровень (максимальный уровень компенсации 99), до тех пор, пока напряжение на измерителе не будет таким же, как напряжение на мультиметре.
• Удерживайте кнопку более 2 с, чтобы сохранить текущее Компенсирующее напряжение. Таким образом, вы измерите votlage на этом уровне компенсации. Если вы хотите снизить компенсацию, пожалуйста, настройте уровень до 00.

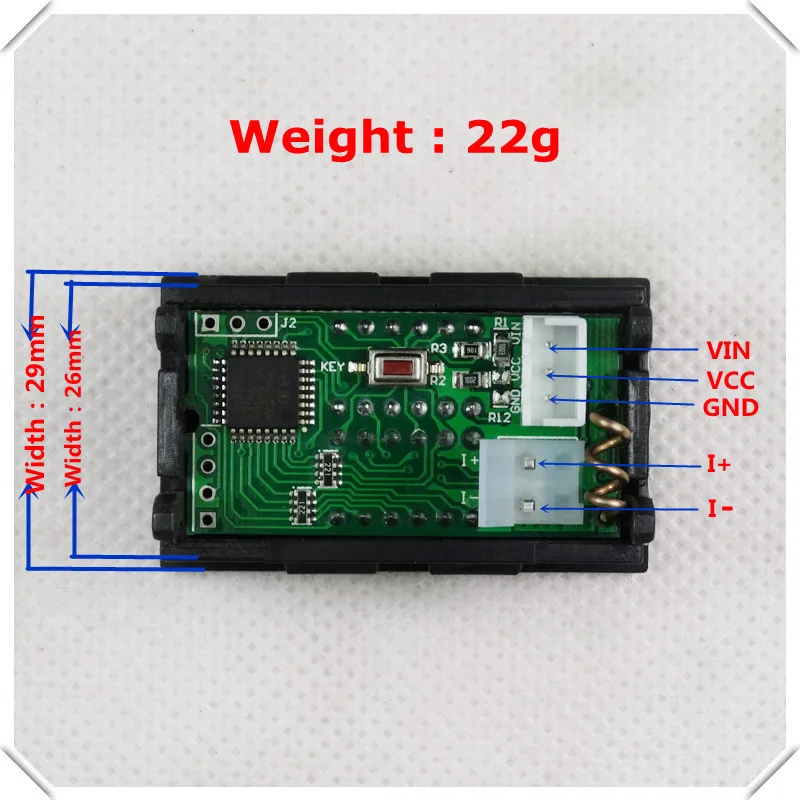

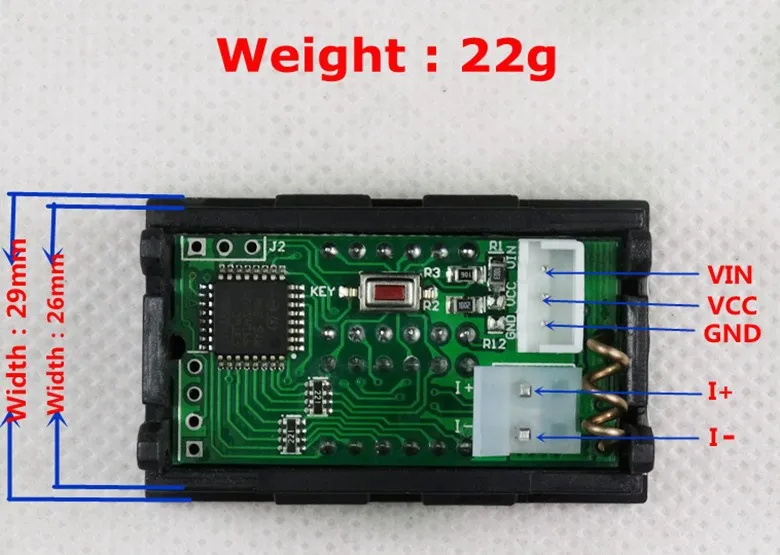

Инструкция проводки

Красный тонкий провод (VCC): Вход питания + 3,5-28V (Примечание: Если измерительный сигнал ниже 28 в и имеет богатый источник питания, может использоваться в качестве источника питания для модуля [черный провод и желтый провод связываются вместе для использования])

Черный тонкий провод (GND): Потребляемая мощность-измерения сигнала-3,5-28V

Желтый тонкий провод (вин):Измерительный сигнал + (0-33,00 в)

Красный толстый провод (I +): Постоянный ток Входное +(Подключение к отрицательной нагрузке)

Черный тонкий провод (I-): CЗарядкиВходной сигнал-(В серии в источник питания отрицательный)

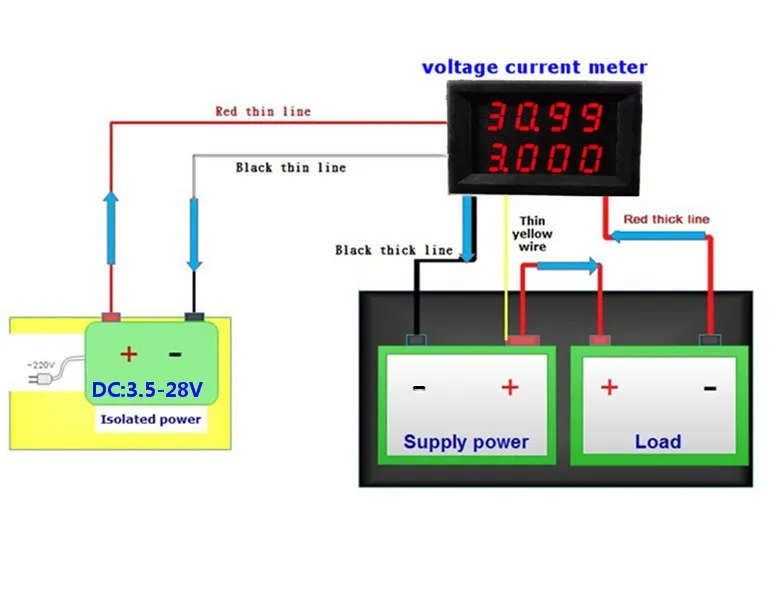

Инструкция по проводке:

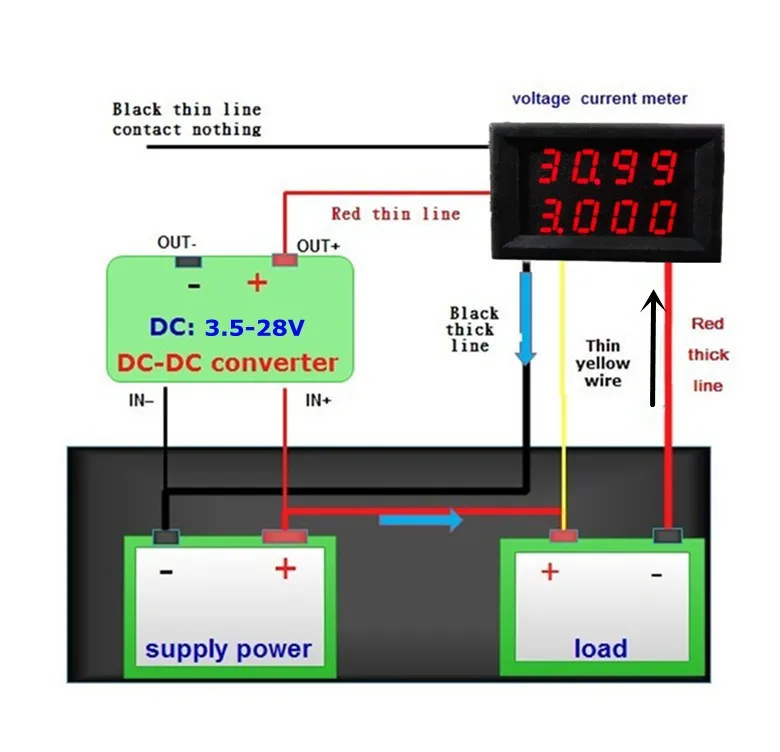

Измеритель Напряжения тока с изолированным источником питания

Напряжение переменного тока метрВ измерительной системе для источника питания

• Источник питания системы-1

• Питание системы-2

Изображение продуктов дисплей:
