Добро пожаловать в наш моторный магазин wantai

Данный товар включает в себя:

2 шт. Nema 34 шаговый двигатель с одним валом с 1090oz-in удерживающим крутящим моментом, 5.6A,

2 шт. шаговый драйвер с 80VDC/7.8A/256 Microstep DQ860MA,

             1 шт. Nema 23 шаговый двигатель двойной вал с 425oz-in удерживающим крутящим моментом,

1 шт. шаговый драйвер с 4.2A DQ542MA,

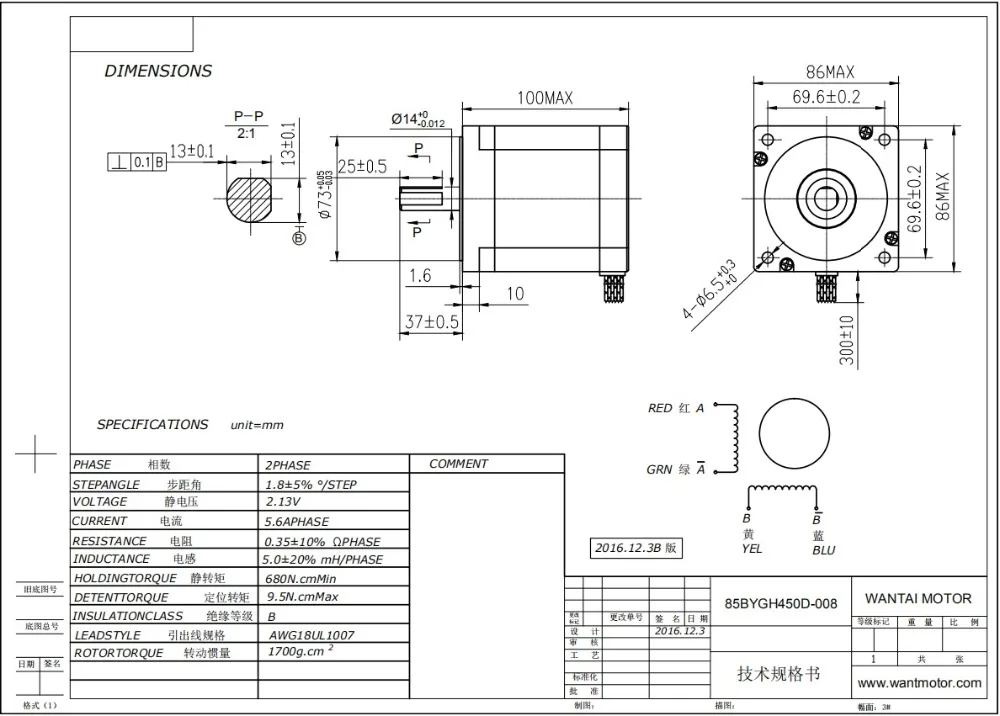

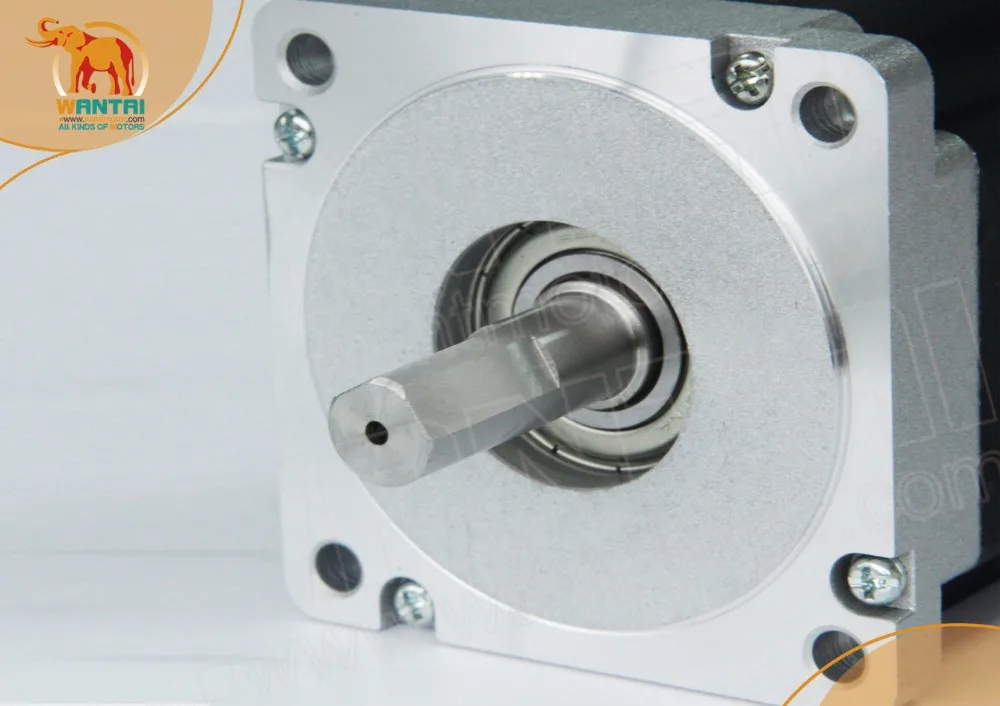

1, шаговый двигатель

Технические характеристики

Часть №: 85BYGH450D-008

 Рамка Размеры: NEMA34

Угол поворота: 1,8 градусов

Напряжение: 2,13

Ток: 5.6а/фаза

Сопротивление: 0,38 Ом/фаза

Индуктивности: 4,1 mH/фаза

Удерживающий крутящий момент: 7.7N.m 1090oz-in

Инерция ротора: 2700g-cm2

 Количество проводов: 4

Вес: 3,0 сом

Длина: 100 мм

Красный +

Зеленый-

Желтый B +

Синий B-

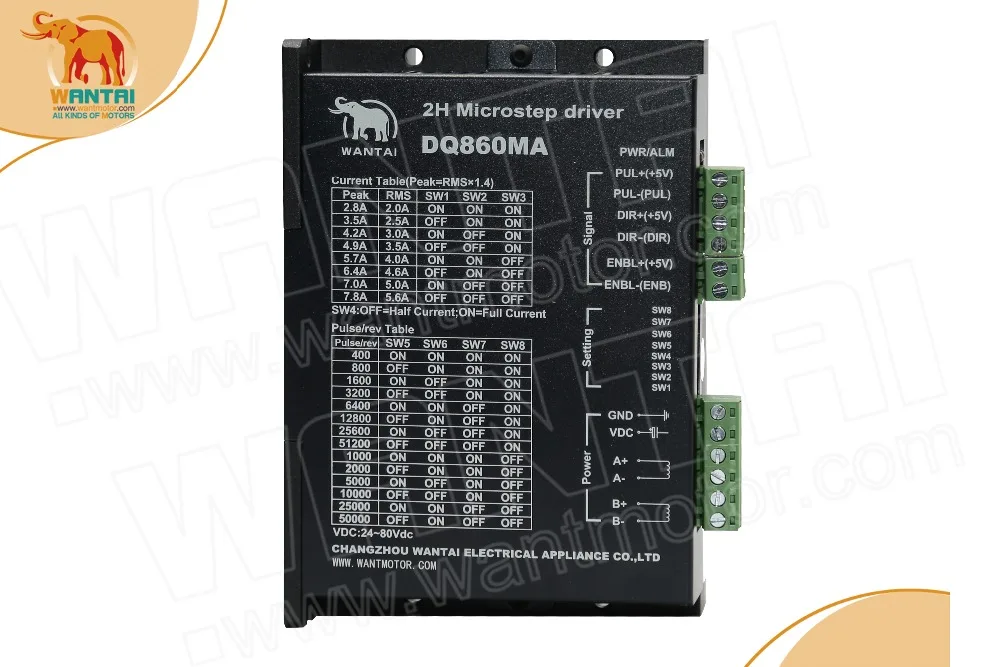

2, драйвер шагового двигателя с током 8.2A, 50 микрошагов

Введение:

DQ860MA-это двухфазный гибридный шаговый двигатель, напряжение привода которого от 24VDC до 80VDC. Он предназначен для использования с 2-фазовый гибридный шаговый двигатель, все виды с 57 мм до 110 мм наружный диаметр и менее 7.8A фазный ток. Эта схема, которую он принимает, аналогична цепи сервоуправления, которая позволяет двигателю работать плавно почти без шума и вибрации. Удерживающий крутящий момент, когда DQ860MA работает под высокой скоростью, также значительно выше, чем у другого двухфазного драйвера, более того, точность позиционирования также выше. Он широко используется в средних и больших устройствах с числовым управлением, таких как изогнутая машина, машина с ЧПУ и компьютерная вышивальная машина, упаковочные машины и так далее.

Особенности:

L высокая производительность, низкая цена

L средний ток управления, 2-фазный синусоидальной нагрузочная способность по току

L Напряжение питания от 24VDC до 80VDC

L опто-изолированный сигнал I/O

L перенапряжение, под напряжением, перегрузки по току, фаза защиты от короткого замыкания

L 14 каналов деление и автоматическое снижение холостого тока

L 8 каналов выходной фазовый ток

L автономный входной терминал команды

L крутящий момент двигателя связан со скоростью, но не связан с шагом/революцией

L высокая скорость запуска

L высокий удерживающий крутящий момент при высокой скорости

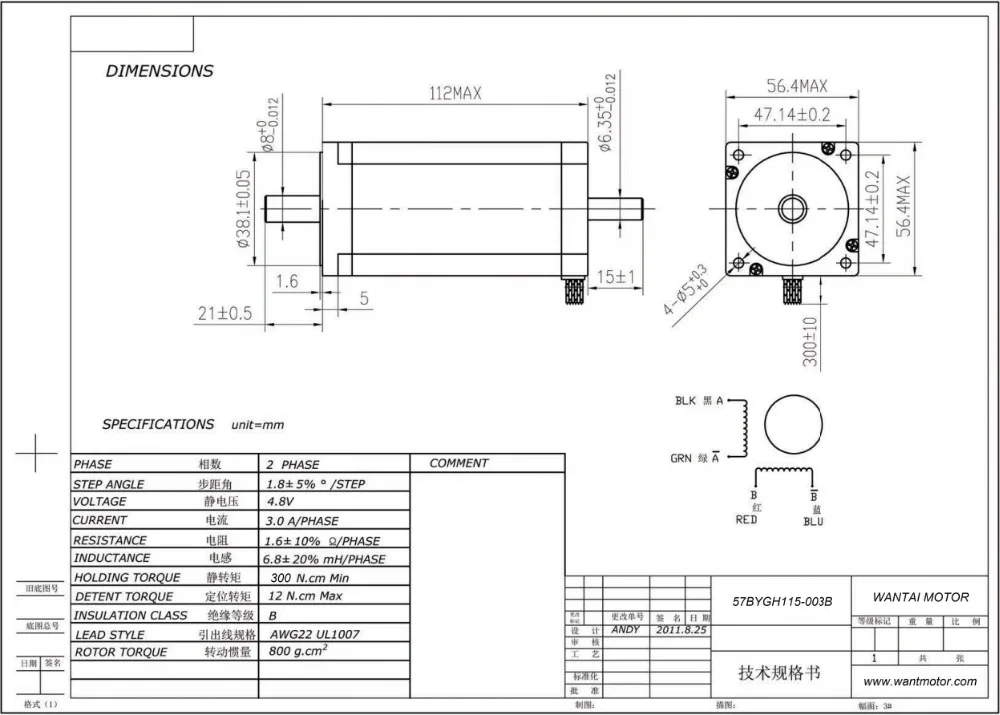

3,Шаговый двигатель

 Модель: WT57BYGH115-3004B/57BYGH115-003B

Наименование: 23

Угол шага: 1,8 °

Напряжение: 6.3VDC

• Сила тока: 3A

Удерживающий крутящий момент: 30 кг. См/425OZ-in

Количество ведущих проводов: 4

Вес: 1.55KGS

Длина корпуса: 115 мм

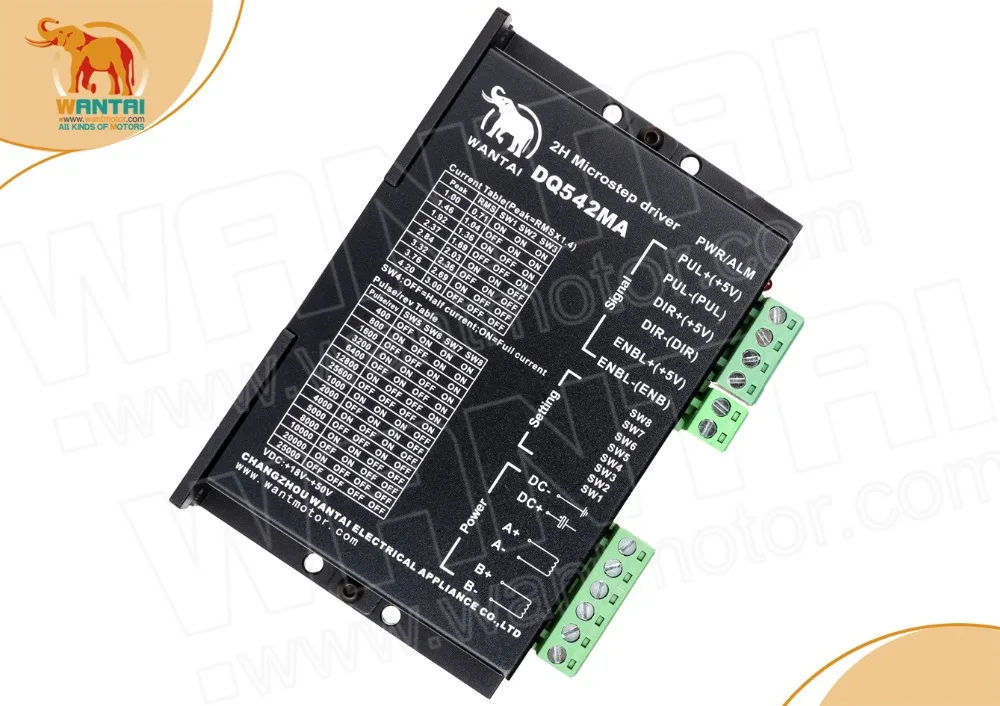

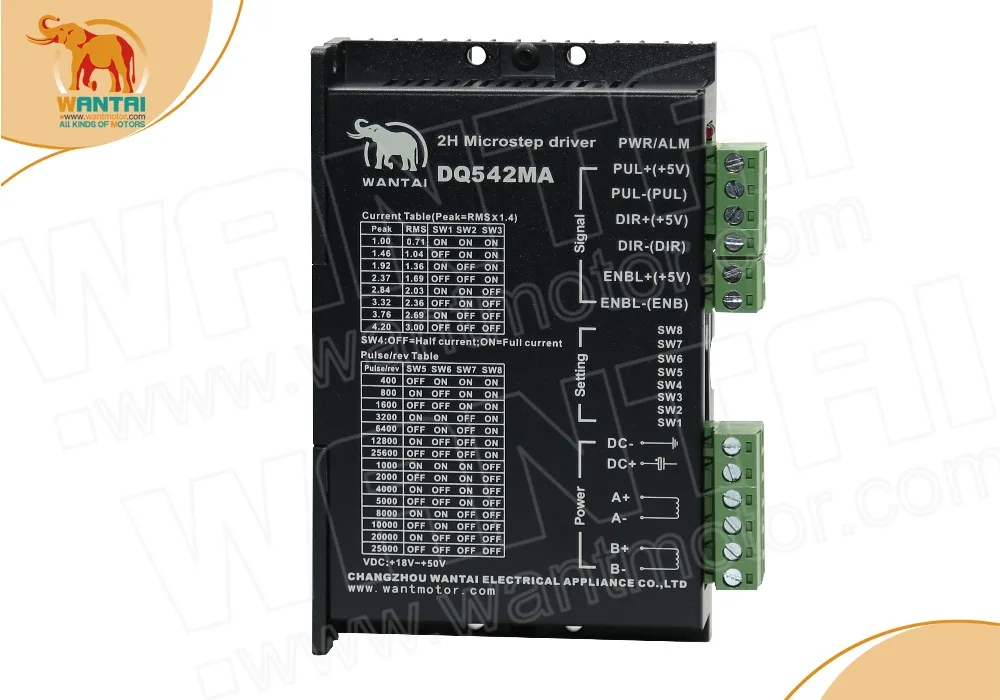

4, драйвер шагового двигателя с 4.2A током, 128 микрошагов

 Введение

В DQ542MA является экономичным микрошаговый драйвер исходя из запатентованной технологией Wantai двигатель. Он подходит для вождения 2-фазный 4-фазный гибрид шаговые двигатели. Используя передовую биполярную технику для покупок с постоянным током, он может передавать больше скорости и крутящего момента от того же мотора по сравнению с традиционными драйверами, такими как L/R драйверы. 3-состоянии технологии управления позволяет катушки скачков напряжения и питания, чтобы быть хорошо контролируется и с относительно небольшой ток пульсации, в связи с чем меньше нагрев двигателя достигается.

Особенности
