Магазина Starhead Automation Store работает с 14.08.2010. его рейтинг составлет 93.03 баллов из 100. В избранное добавили 2258 покупателя. Средний рейтинг торваров продавца 4.7 в продаже представленно 3622 наименований товаров, успешно доставлено 2986 заказов. 574 покупателей оставили отзывы о продавце.
Характеристики
Модуль RS485 DAQ 8DI 4RY 8 изолированных цифровых входов 4 релейных выходов сбор данных
История изменения цены
*Текущая стоимость 2 951,63 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-23-2026 | 3748.37 руб. | 3823.26 руб. | 3785.5 руб. |
| Jan-23-2026 | 3040.89 руб. | 3101.60 руб. | 3070.5 руб. |
| Dec-23-2025 | 3689.45 руб. | 3763.46 руб. | 3726 руб. |
| Nov-23-2025 | 3659.47 руб. | 3732.14 руб. | 3695.5 руб. |
| Oct-23-2025 | 2921.63 руб. | 2979.9 руб. | 2950 руб. |
| Sep-23-2025 | 3600.3 руб. | 3672.30 руб. | 3636 руб. |
| Aug-23-2025 | 3571.91 руб. | 3642.58 руб. | 3606.5 руб. |
| Jul-23-2025 | 3541.40 руб. | 3612.6 руб. | 3576.5 руб. |
Описание товара
1. Описание продукта
- 8-канальный оптоэлектронный изолирующий цифровой вход и 4-Канальный Релейный выход (SPST).
- Использование стандарта связи RS485 MODBUS RTU. Он может быть соединен с программным обеспечением конфигурации, PLC и промышленными сенсорными панелями
- Коммуникационный, входной и выходной светодиодный статус
- Схема связи предназначена для защиты от помех и помех
- Может использоваться для сбора сигналов и управления промышленным полевым аппаратом
- 3 года гарантии качества для нормального использования
2. Спецификация
- Цифровой вход 8ch (низкий уровень допустим)
- Релейный выход 4ch (SPST)
- Контактная мощность реле 2A/250VAC 2A/30VDC
- Рабочая температура-20-70 °C
- Внешний источник питания DC 9V-30V/2W
- Защита изоляции 1500VDC
- Метод установки стандартный DIN направляющая или винт
- Размер 125 × 73 × 35 мм
3. Определение интерфейса
AVcc | Внешний блок питания с положительным входом |
AGnd | Внешний блок отрицательного ввода терминала |
RY1A | Нормально открыть контакт а релейного выхода в 1StСпособ доставки |
RY1B | Обычно открытый контакт B релейного выхода в 1StСпособ доставки |
RY2A | Нормально открыть контакт а релейного выхода в 2NdСпособ доставки |
RY2B | Обычно открытый контакт B релейного выхода в 2NdСпособ доставки |
RY3A | Нормально открыть контакт а релейного выхода в 3RdСпособ доставки |
RY3B | Обычно открытый контакт B релейного выхода в 3RdСпособ доставки |
RY4A | Обычно открытый контакт а релейного выхода в 4ThСпособ доставки |
RY4B | Обычно открытый контакт B релейного выхода в 4ThСпособ доставки |
DI_01 | 1.StЦифровой вход |
DI_02 | 2.NdЦифровой вход |
DI_03 | 3.RdЦифровой вход |
DI_04 | 4.ThЦифровой вход |
DI_05 | 5ThЦифровой вход |
DI_06 | 6ThЦифровой вход |
DI_07 | 7ThЦифровой вход |
DI_08 | 8ThЦифровой вход |
485A | RS485 сигнал A + |
485B | Сигнал RS485 B- |
4 цифровая схема применения
4,1 цифровой вход
4,2 релейный выход
5 инструкции по коммуникациям
5,1 Коммуникационный параметр (настройка по умолчанию):9600,N,8,1
Параметр | Описание |
9600 | Скорость передачи данных |
N (без проверки) | Контрольный бит |
8 | Бит данных |
1. | Стоп-бит |
5,2 команда для сбора цифрового ввода:
Отправка: 01 02 00 00 00 08 79 куб. См (пример/шестигранник)
Данные | Байт | Описание данных | Примечание |
01 | 1. | Адрес модуля | Диапазон адресов 01-FE |
02 | 1. | Функциональный код | 02-входной бит для чтения |
0000 | 2. | Входной адрес (1 режим) | 0000-исходный адрес входного бит |
0008 | 2. | Длина считывания входного бит | 0008-чтение 8 входных бит |
79CC | 2. | Код проверки CRC | CRC проверьте код для всех данных |
Получение: 01 02 01 C2 20 19 (пример/гексадикальный)
Данные | Байт | Описание данных | Примечание |
01 | 1. | Адрес модуля | Диапазон адресов 01-FE |
02 | 1. | Функциональный код | 02-входной бит для чтения |
01 | 1. | Байтовые числа | 01-чтение одного байта длины |
C2 | 1. | Чтение данных | C2-read состояние входного бит |
2019 | 2. | Код проверки CRC | CRC проверьте код для всех данных |
Преобразование данных чтения «C2» в 2 шестигранных результатов «11000010». Слева направо он представляет Статус 8 цифрового входного канала DI_08 ~ DI_01. Здесь это означает, что DI_08,DI_07,DI_02 имеет вход, но другие нет.
5,3 команда для цифрового выхода (несколько элементов управления):
Отправка: 01 0F 00 00 00 04 01 03 7E 97 (пример/гексадецималь)
Данные | Байт | Описание данных | Примечание |
01 | 1. | Адрес модуля | Диапазон адресов: 01-FE |
0F | 1. | Функциональный код | Многожильная катушка 0F-write |
0000 | 2. | Адрес катушки (Режим 0x) | 0000-начальный адрес катушки |
0004 | 2. | Длина катушки записи | 0004-запись 4 катушек |
01 | 1. | Запись данных байт | 01-запись одного байта данных |
03 | 1. | Запись данных | 03-статус выхода 4 катушки |
7E97 | 2. | Код проверки CRC | CRC проверьте код для всех данных |
Получение: 01 0F 00 00 00 04 54 08 (пример/гексадецималь)
Преобразование данных чтения «03» в 2 шестигранных результатов «00000011», последние 4 числа активны. Слева направо, он представляет 4 релейный выходной канал статус RY4-RY1. Здесь это означает, что RY2,RY1 имеет выход, но другие нет. Когда модуль получает правильную команду, он будет совершать соответствующие действия и отправлять ответ обратно мастеру. Это успешная коммуникация.
5,4 команда для цифрового выхода (одно управление):
Отправка: 01 05 00 00 FF 00 8C 3A (пример/гексадецималь)
Данные | Байт | Описание данных | Примечание |
01 | 1. | Адрес модуля | Диапазон адресов 01-FE |
05 | 1. | Функциональный код | 05-запись одной катушки |
0000 | 2. | Адрес катушки (Режим 0x) | 0000-реле (RY1) Адрес катушки 0001-реле (RY2) Адрес катушки 0002-реле (RY3) Адрес катушки 0003-реле (RY4) Адрес катушки |
FF00 | 2. | Запись данных | FF00-coil, 0000-катушка |
8C3A | 2. | Код проверки CRC | CRC проверьте код для всех данных |
Получение: 01 05 00 00 FF 00 8C 3A (пример/гексадикал)
Когда модуль получит правильную команду, он совершит соответствующие действия и отправит ответ обратно мастеру. Это успешная коммуникация.
5,5 команда для государственного сбора цифрового выхода:
Отправка: 01 01 00 00 00 04 3D C9 (пример/гексадецималь)
Данные | Байт | Описание данных | Примечание |
01 | 1. | Адрес модуля | Диапазон адресов: 01-FE |
01 | 1. | Функциональный код | 01-Считывание состояния катушки |
0000 | 2. | Адрес катушки (Режим 0x) | 0000-начальный адрес катушки |
0004 | 2. | Длина катушки считывания | 0004-чтение 4 статуса катушки |
3DC9 | 2. | Код проверки CRC | CRC проверьте код для всех данных |
Получение: 01 01 01 03 11 89 (пример/гексадикальный)
Данные | Байт | Описание данных | Примечание |
01 | 1. | Адрес модуля | Диапазон адресов: 01-FE |
01 | 1. | Функциональный код | 01-Считывание состояния катушки |
01 | 1. | Байтовые числа | 01-чтение одного байта данных |
03 | 1. | Чтение данных | 03-состояние катушки считывания |
1189 | 2. | Код проверки CRC | CRC проверьте код для всех данных |
Преобразование данных чтения «03» в 2 шестигранных результатов «00000011», последние 4 числа активны. Слева направо, он представляет 4 релейный выходной канал статус RY4-RY1. Здесь это означает, что RY2,RY1 имеет выход, но другие нет.
5,6 команда для настройки Адреса модуля:
Отправка: 00 06 00 64 00 01 08 04 (пример/гексадецималь)
Дата | Байт | Описание данных | Примечание |
00 | 1. | Адрес модуля | 00-Групповая отправка |
06 | 1. | Функциональный код | 06-запись одного регистра |
0064 | 2. | Зарегистрированный адрес (4x режим) | 0064-изменить адрес модуля |
0001 | 2. | Запись данных | Установите новый адрес для модуля, диапазон 0001-00FE |
0804 | 2. | Код проверки CRC | CRC проверьте код для всех данных |
Получение: 00 06 00 64 00 01 08 04 (пример/гексадикал)
Эта команда означает отправить код в модуль, установить адрес модуля как 01, эта настройка может быть сохранена при выключении питания; По умолчанию адрес модуля 01, Каждый адрес модуля может быть присвоен отдельно при использовании нескольких модулей для сети. Необходимо учитывать, что только один модуль может быть использован в сети 485 при использовании нескольких адресов отправки, в противном случае все модули будут использовать один и тот же адрес в сети 485. Когда модуль получит правильную команду, он совершит соответствующие действия и отправит ответ обратно мастеру. Это успешная коммуникация.

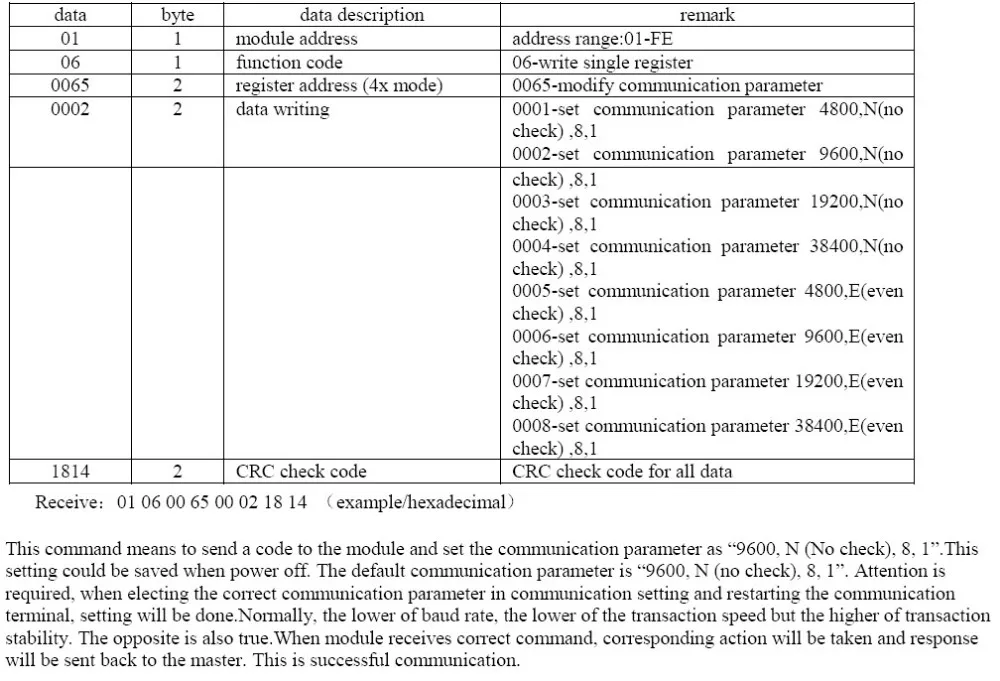

5,7 команда для настройки параметров связи:
Отправка: 01 06 00 65 00 02 18 14 (пример/шестигранник)
6. Светодиодный индикатор
- При включении модуля светодиод зеленый.
- Когда модуль находится под связью, светодиодный мерцает.
- Когда модуль получает правильную команду, светодиодный зеленый цвет.
- Когда модуль получает неверную команду или команду для других модулей, светодиодный индикатор красного цвета.

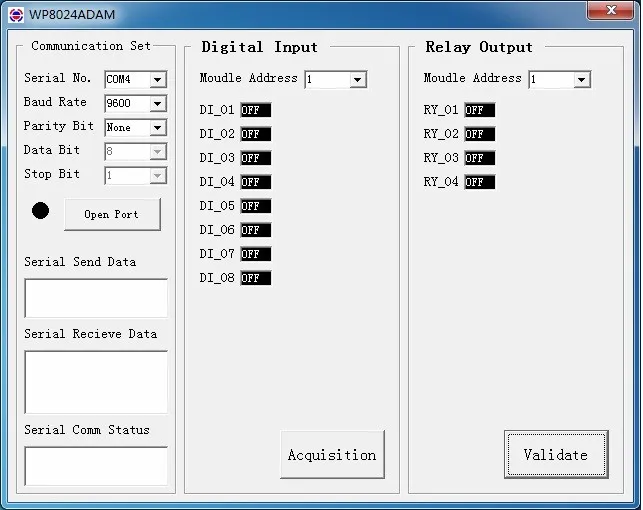

7. Инструкция по отладке ПК
Этот модуль обеспечивает программное обеспечение для настройки параметров и проверки функций. Выполните следующие действия:
- Подключите модуль и компьютер с помощью конвертера RS485.
- Подключите питание 12 В или 24 В с модулем и включением питания. Чтобы избежать ненужных повреждений, пожалуйста, убедитесь, что положительные и отрицательные клеммы правильно подключены перед включением питания.
- Откройте программное обеспечение, выберите правильный номер модуля, вы увидите окно функционального теста или настройки параметров.
- Установите правильный параметр, откройте интерфейс связи.
- Выберите соответствующие настройки, коллекцию и элементы управления.
8. Сетевая схема RS485
