Характеристики

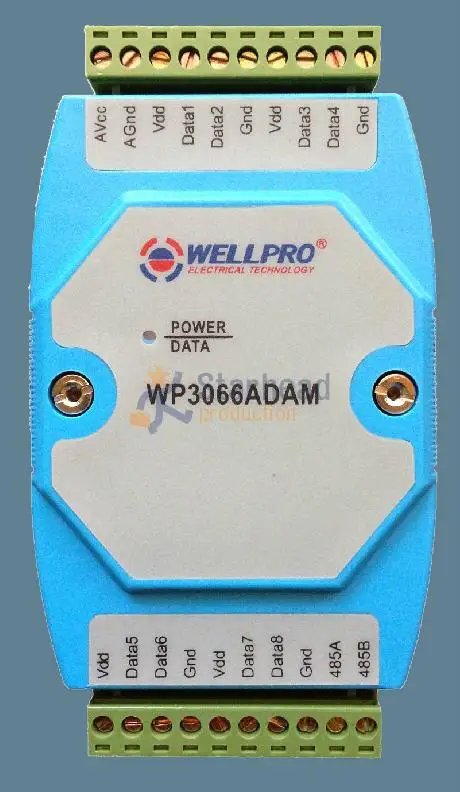

8-канальный изолированный модуль ввода датчика температуры DS18B20 RS485 Modbus RTU
История изменения цены
*Текущая стоимость 2 989,95 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-20-2026 | 3796.56 руб. | 3872.81 руб. | 3834 руб. |
| Jan-20-2026 | 3079.27 руб. | 3141.45 руб. | 3110 руб. |
| Dec-20-2025 | 3736.73 руб. | 3811.59 руб. | 3773.5 руб. |
| Nov-20-2025 | 3706.11 руб. | 3780.66 руб. | 3743 руб. |
| Oct-20-2025 | 2959.39 руб. | 3018.38 руб. | 2988.5 руб. |
| Sep-20-2025 | 3647.34 руб. | 3720.83 руб. | 3683.5 руб. |
| Aug-20-2025 | 3617.16 руб. | 3689.41 руб. | 3653 руб. |
| Jul-20-2025 | 3587.2 руб. | 3659.89 руб. | 3623 руб. |
Описание товара
Примечание: Этот модуль может использовать только цифровой датчик температуры DS18B20 и не может подключаться к другим типам датчиков температуры, таким как PT100 или термопара
Детальная информация о товаре
1. Описание продукта
- 8ch датчик температуры (DS18B20) вход
- Использование стандарта связи RS485 MODBUS RTU. Он может быть соединен с программным обеспечением конфигурации, PLC и промышленными сенсорными панелями.
- Связь статус светодиодный
- Схема связи предназначена для защиты от помех и помех
- Может использоваться для сбора сигналов и управления промышленным полевым аппаратом
- 3 года гарантии качества для нормального использования
2. Параметры
- Вход температуры 8ch (DS18B20 датчик температуры)
- Диапазон измерения температуры-55-125 °C
- Температура точность измерения ± 0,5 °C
- Температура Разрешение 0,1 °C
- Эффективное расстояние подключения ≤ 25 метров (обычный кабель)
- Рабочая температура-20-70 °C
- Внешний источник питания DC 9V-30V/2W
- Изоляции защиты 1500VDC
- Метод установки стандартный DIN направляющая или винт
- Размер 125 × 73 × 35 мм
3. Интерфейс высокой четкости
AVcc | Внешний блок питания с положительным входом |
AGnd | Внешний блок отрицательного ввода терминала |
Vdd | + 5 В, подключение к DS18B20 pin Vdd |
Data1 | Подключение к DS18B20 pin DQ 1St Ch |
Data2 | Подключение к DS18B20 pin DQ 2Nd Ch |
Gnd | 0 В, подключение к DS18B20 pin Gnd |
Vdd | + 5 В, подключение к DS18B20 pin Vdd |
Data3 | Подключение к DS18B20 pin DQ 3Rd Ch |
Data4 | Подключение к DS18B20 pin DQ 4Th Ch |
Gnd | 0 В, подключение к DS18B20 pin Gnd |
Vdd | + 5 В, подключение к DS18B20 pin Vdd |
Data5 | Подключение к DS18B20 pin DQ 5Th Ch |
Data6 | Подключение к DS18B20 pin DQ 6Th Ch |
Gnd | 0 В, подключение DS18B20 к pin Gnd |
Vdd | + 5 В, подключение DS18B20 к pin Vdd |
Data7 | Подключите DS18B20 к pin DQ 7Th Ch |
Data8 | Подключение к DS18B20 pin DQ 8Th Ch |
Gnd | 0 В, подключение к DS18B20 pin Gnd |
485A | RS485 сигнала A + |
485B | RS485 сигнала в-режиме |

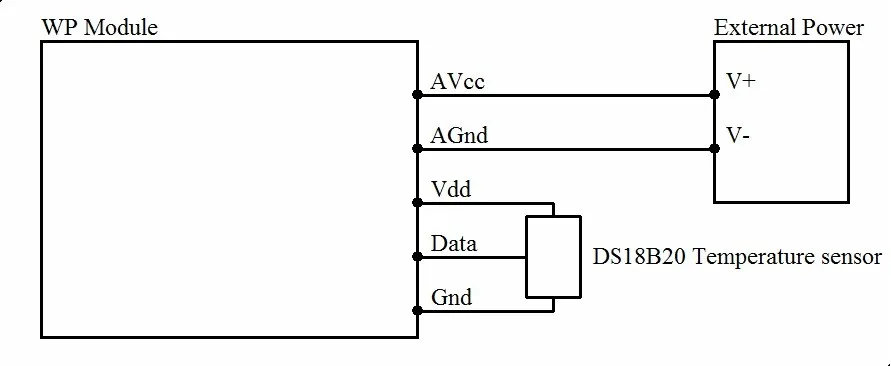

4 Аналоговые диаграмма применения
5 Связь инструкция
5,1 Коммуникационный параметр (настройка по умолчанию): 9600,N,8,1
Параметр | Описание продукта: |
9600 | Скорость передачи данных |
N (без проверки) | Проверьте Бит |
8 | Данные бит |
1 | Стоп-бит |
5,2 команда для сбора входного сигнала аналогового количества:
Отправка: 01 03 00 00 00 08 44 0C (например/шестнадцатеричный)
Данных | Байт | Описание данных | Обратите внимание |
01 | 1 | Адрес модуля | Диапазон адресов: 01-FE |
03 | 1 | Код функции | 03-Чтение регистра |
0000 | 2 | Адрес регистра (4x режим) | 0000-аналоговый входной адрес первого регистра |
0008 | 2 | Чтение длина | 0008-чтение 8 регистров |
440C | 2 | CRC код проверки | CRC проверьте код для всех данных |
Получение: 01 03 10 00 F2 FF 68 9C (пример/гексадацим)
Данных | Байт | Описание данных | Обратите внимание |
01 | 1 | Адрес модуля | Диапазон адресов: 01-FE |
03 | 1 | Код функции | 03-Чтение регистра |
10 | 1 | Байт цифры | 10-чтение 16 байт |
00F2 FFFF FFFF FFFF FFFF FFFF FFFF FFFF | 16 | Считывать данные | 00F2-Считывание данных с датчика 1 FFFF-Считывание данных от датчика 2 FFFF-Считывание данных с датчика 3 FFFF-Считывание данных с датчика 4 FFFF-Считывание данных с датчика 5 FFFF-Считывание данных от датчика 6 FFFF-Считывание данных с датчика 7 FFFF-Считывание данных с датчика 8 |
689C | 2 | CRC код проверки | CRC проверьте код для всех данных |
Данные чтения являются шестигранными, которые должны быть преобразованы в десятичные. Поместите данные в формулу и Вычислите.
А данные = 65535, датчик температуры не подключен
B Данные> 10000, но не = 65535, измеренная температура ниже 0 °C
Температура = -(данные-10000)/10
C Данные <10000, измеренная температура выше 0 °C
Температура = данные/10
5,3 команда для настройки Адреса модуля:
Отправка: 00 06 00 64 00 01 08 04 (например/шестнадцатеричный)
Дата | Байт | Описание данных | Обратите внимание |
00 | 1 | Адрес модуля | 00-Отправка группы |
06 | 1 | Код функции | 06-запись одного регистра |
0064 | 2 | Адрес регистра (4x режим) | 0064-изменить адрес модуля |
0001 | 2 | Записи данных | Установите новый адрес для модуля, диапазон 0001-00FE |
0804 | 2 | CRC код проверки | CRC проверьте код для всех данных |
Приема: 00 06 00 64 00 01 08 04 (например/шестнадцатеричный)
Эта команда означает отправить код в модуль, установить адрес модуля как 01, эта настройка может быть сохранена при выключении питания; По умолчанию адрес модуля 01, Каждый адрес модуля может быть присвоен отдельно при использовании нескольких модулей для сети. Необходимо учитывать, что только один модуль может быть использован в сети 485 при использовании нескольких адресов отправки, в противном случае все модули будут использовать один и тот же адрес в сети 485. Когда модуль получит правильную команду, он совершит соответствующие действия и отправит ответ обратно мастеру. Это успешная коммуникация.

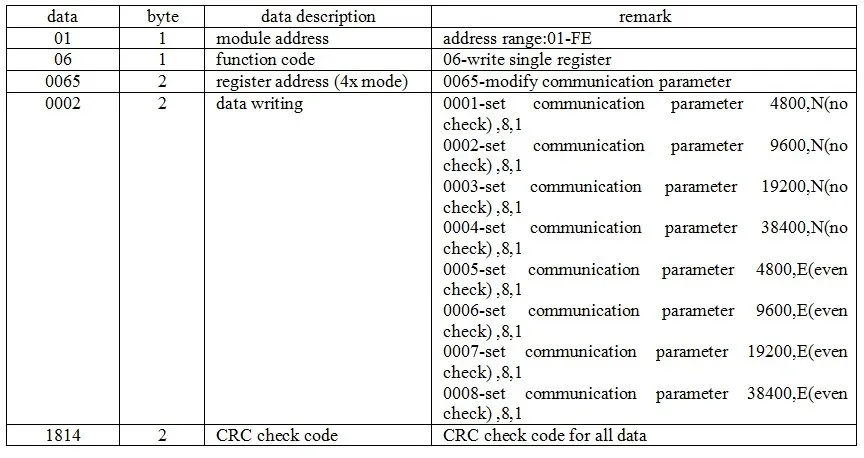

5,4 команда для настройки параметров связи:
Отправка: 01 06 00 65 00 02 18 14 (например/шестнадцатеричный)
Приема: 01 06 00 65 00 02 18 14 (например/шестнадцатеричный)
Эта команда означает отправить код в модуль и установить параметр связи как «9600, N (без проверки), 8, 1». Этот параметр может быть сохранен при выключении питания. Параметр связи по умолчанию-«9600, N (без проверки), 8, 1». Необходимо обратить внимание, при выборе правильного параметра связи в настройках связи и перезапуске терминала связи будет выполнена Настройка. Как правило, чем ниже скорость передачи данных, тем ниже скорость транзакции, но выше стабильность транзакции. Обратное также верно. Когда модуль получает правильную команду, будут приняты соответствующие действия и ответ будет отправлен обратно к мастеру. Это успешная коммуникация.
6. Светодиодный индикатор
- При включении модуля светодиод зеленый.
- Когда модуль находится под связью, светодиодный мерцает.
- Когда модуль получает правильную команду, светодиодный зеленый цвет.
- Когда модуль получает неверную команду или команду для других модулей, светодиодный индикатор красного цвета.

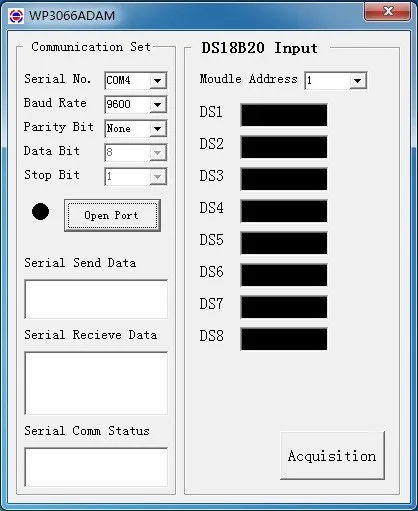

7. Инструкция по отладке ПК
Этот модуль обеспечивает программное обеспечение для настройки параметров и проверки функций. Выполните следующие действия:
- Подключите модуль и компьютер с помощью конвертера RS485.
- Подключите питание 12 В или 24 В с модулем и включением питания. Чтобы избежать ненужных повреждений, пожалуйста, убедитесь, что положительные и отрицательные клеммы правильно подключены перед включением питания.
- Откройте программное обеспечение, выберите правильный номер модуля, вы увидите окно функционального теста или настройки параметров.
- Установите правильный параметр, откройте интерфейс связи.
- Выберите соответствующие настройки, коллекцию и элементы управления.
8. Сетевая схема RS485
