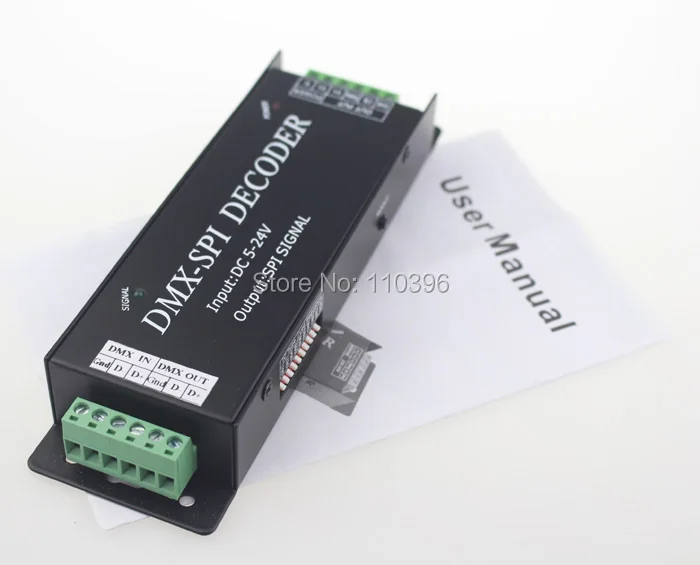

Lpd6803 ws2801 ws2811 ws2812b dmx 512 декодер для цифровой полосы 35 режимов вход dc 5-24 v выход spi сигнал для rgb Пиксельной полосы

Суммирование:

Декодер DMX-SPI принимает усовершенствованный блок микроуправления, он получает Стандартный DMX-512 сигнал цифрового управления, который

Широко используется в международном и преобразует его в сигнал SPI для вождения светодиодов, он поддерживает 10 видов различных моделей

Освещение, в то же время порт сигнала DMX имеет меры защиты от молнии; Вы можете подключить декодер DMX

С цифровой консолью DMX для достижения затемнения или различных изменений процедур. Не подключен к консоли DMX, вы

Можно выбрать встроенный 35 видов узоров по умолчанию с помощью кнопки modle, точки по умолчанию 512 (170 пикселей).

Технические параметры:

1. Рабочая температура:-20-60 градусов

2. Входное напряжение: DC5-24V

3. Выход: сигнал SPI (данные, CLK)

4. Внешние размеры: L175 x W53 x H27 (мм)

5. Максимальная мощность: 480 Вт

Внешние размеры

Внешний размер контроллера:

Спецификация интерфейса

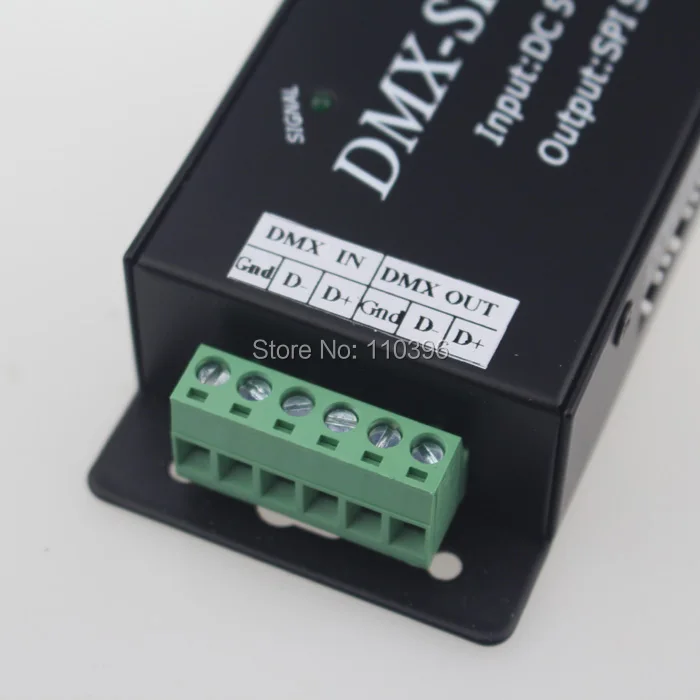

Интерфейс сигнала DMX принимает 6-контактный зеленый интерфейс терминала, проводка выглядит следующим образом:

DMX IN: входной интерфейс сигнала DMX, D + должен быть соединен с положительным сигналом, D-соединен с отрицательным сигналом, Gnd соединен с землей.

Выход DMX: выходной интерфейс сигнала DMX, D + должен быть соединен с положительным сигналом, D-соединен с отрицательным сигналом, Gnd соединен с землей.

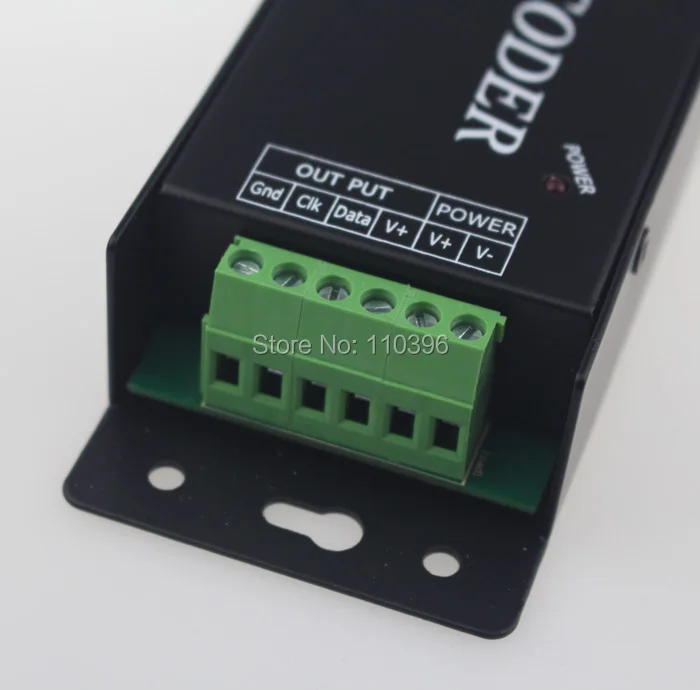

Мощность и нагрузка на выходе принимает 6-контактный Зеленый терминал, проводка выглядит следующим образом:

Мощность: входной интерфейс питания, V + должен быть подключен с положительной мощностью, V-подключен с отрицательной мощностью,

Диапазон напряжения питания составляет DC5-24V

Выход: выходной интерфейс нагрузки, V + должен быть соединен с положительным светом, GND соединен с отрицательным, данные подключены

С интерфейсом передачи данных света, CLK соединен с часами интерфейса света.

Направление для использования

1. Параметры настройки декодера

Вы можете изменить тип света, который декодер поддерживает Через DIP-переключатель. Декодер может поддерживать 10 видов SPI полосок на рынке.

Следующим образом:

Если есть 2 сигнальные линии, вам нужно подключить провод заземления, часовую линию, линию передачи данных с GND, CLK, данными;

Если это 1 сигнальная линия, то просто нужно подключить провод заземления, линию данных с GND, данные.

Примечание: Если напряжение полосы V + совпадает с входным напряжением контроллера, то он может напрямую подключаться к контроллеру V +; если нет, вам нужно подключить другой источник питания.

Так как характеристики света на рынке отличаются, последовательности RGB могут быть разными, последовательности некоторых огней RGB, некоторые последовательности RBG, GRB и так далее, таким образом, DIP-переключатель обеспечивает изменение последовательности RGB.

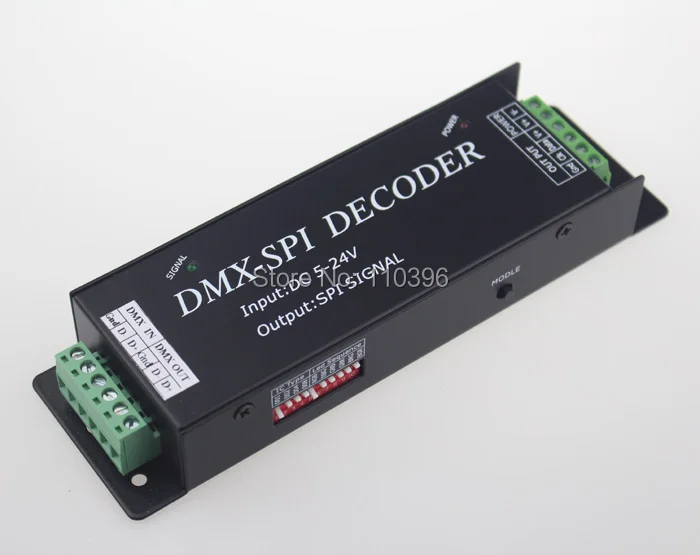

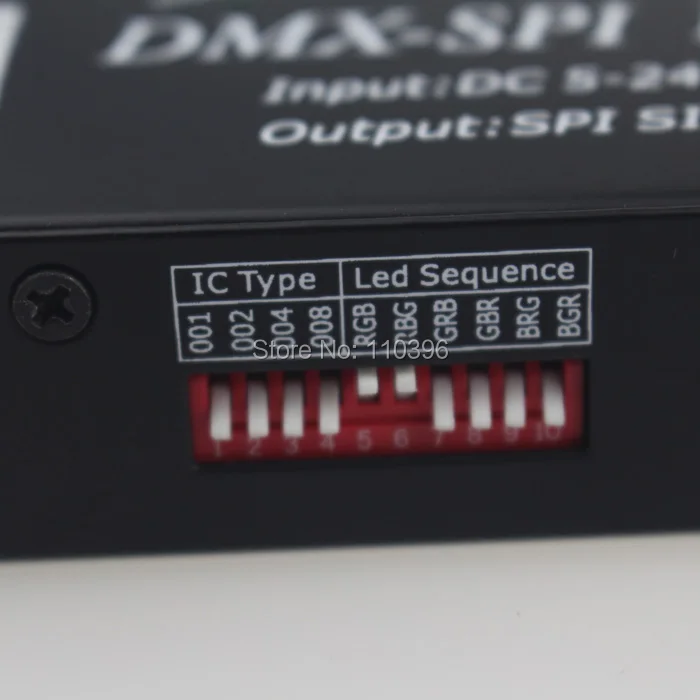

DIP-переключатель показан ниже:

Тип ИС: выбор типа света. Накопление первых четырех DIP-1x1 + 2x0 + 4x0 + 8x0 = 1, поиск таблицы, вы можете найти его LPD6803.
Последовательность светодиодов: выбор последовательности RGB. DIP 5 выше нажата, это означает, что цветовая последовательность света RGB.
Примечание: Если накопление типа IC более 10, например 12, 14, по умолчанию 10, то есть P9813; при последовательности светодиодов, есть два или более нажатий DIP, таких как 5, 7, 9 нажатием одновременно, По умолчанию это займет самое большое значение 9, то есть BRG.

2. Описание индикатора: сигнал горит, указывает на то, что он обнаруживает нажатие кнопки, сигнал выключен, указывает на отсутствие кнопки

Нажатие.

3. Кнопки могут использоваться только тогда, когда контроллер не подключен к сигналу DMX, когда контроллер подключен к консоли DMX,

Режим консоли является приоритетным, и кнопки не будут иметь никакого эффекта.

Изменения режима указаны в следующей таблице:

Типичное применение

Одиночное подключение питания Одиночная сигнальная полоса состояние: если V + Напряжение полосы совпадает с входным напряжением контроллера, и

Световой сигнал один, затем он может непосредственно подключаться к контроллеру V +

Одиночное подключение питания двойная сигнальная полоса состояние: если V + Напряжение полосы совпадает с входным напряжением контроллера, и

Световой сигнал двойной, затем он может непосредственно подключаться к контроллеру V +

Двойное подключение к сети одиночного сигнала состояние полосы: если V + Напряжение полосы не то же самое с контроллером входное напряжение и

Световой сигнал один, вам нужно подключить другой источник питания

Двойное Подключение питания двойная сигнальная полоса состояние: Если напряжение в + полоса не то же самое с входным напряжением контроллера и

Световой сигнал двойной, вам нужно подключить другой источник питания
