3-осевой набор контроллеров CNC 3 шт. Nema23 шаговый двигатель (двойной вал) 112 мм 3A 425 oz-in

Примечание:

Дорогие друзья, чтобы повысить скорость и эффективность работы и улучшить обслуживание для покупателей, Пожалуйста, укажите заявленную стоимость в счете-фактуре, чтобы избежать ненужных проблем на таможне.

Кроме того,БразилияИАргентинаКлиент, пожалуйста, оставьте свойCPFИлиCUITНомер после оплаты!

РусскийКлиент должен указать полное имя или повлиять на время доставки.

Спасибо за помощь!

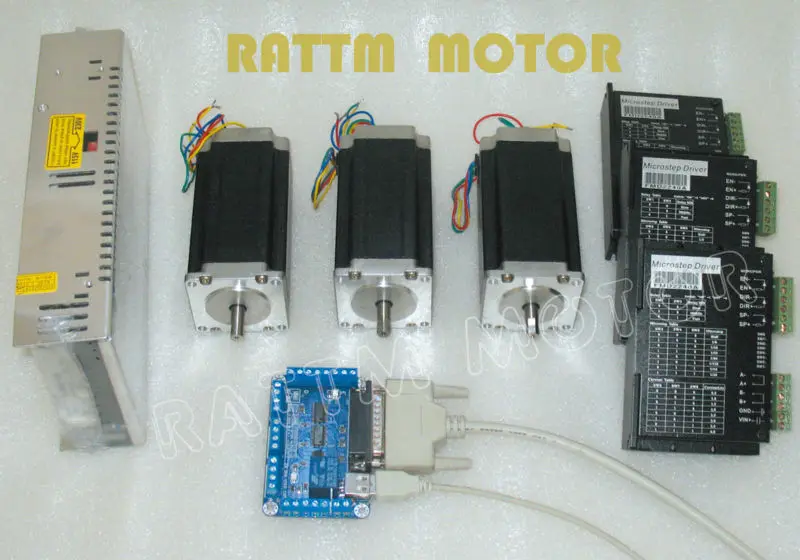

Упаковка включает:

• 3 x Драйвер шагового двигателя FMD2740C
• Шаговый двигатель 3 x 23HS2430B(Двойной вал)
• 1x400 Вт 36В/11а импульсный источник питания
• 1x5 осей breakout board V5 Тип
• Параллельный кабель DB25-1 шт.
• 1 х USB кабель
• Руководство пользователя на английском языке для платы и шагового двигателя будет отправлено по электронной почте.

3 оси для среднего размера фрезерный станок плазма или лазер

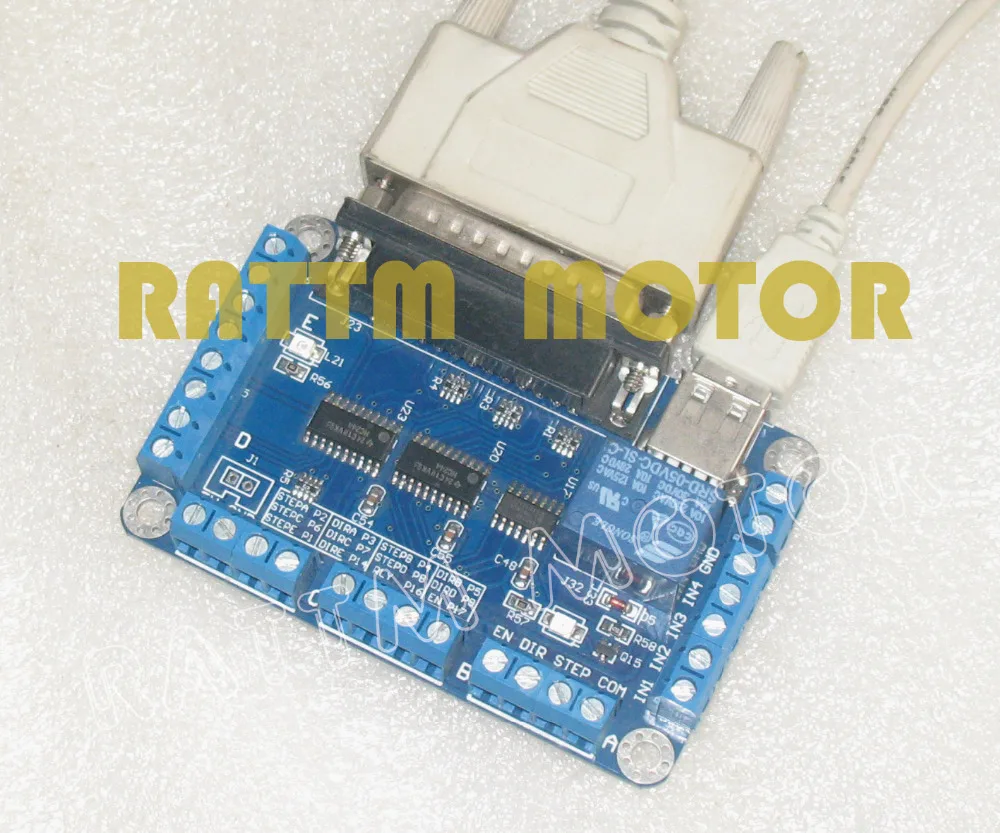

1. 5 осевая секционная плата

• В большинстве случаев можно подключить драйвер 5 шт. и управлять двигателем 5 шт. одновременно
• Это с 4-проводным концевым переключателем, чтобы обеспечить наше безопасное движение
• Это с релейным портом для сжатия шпинделя с ЧПУ
• Рабочее напряжение 5VDC и поддержка с программным обеспечением MACH3, EMC2, KCAM4
• Размер: 9x5, 7 см

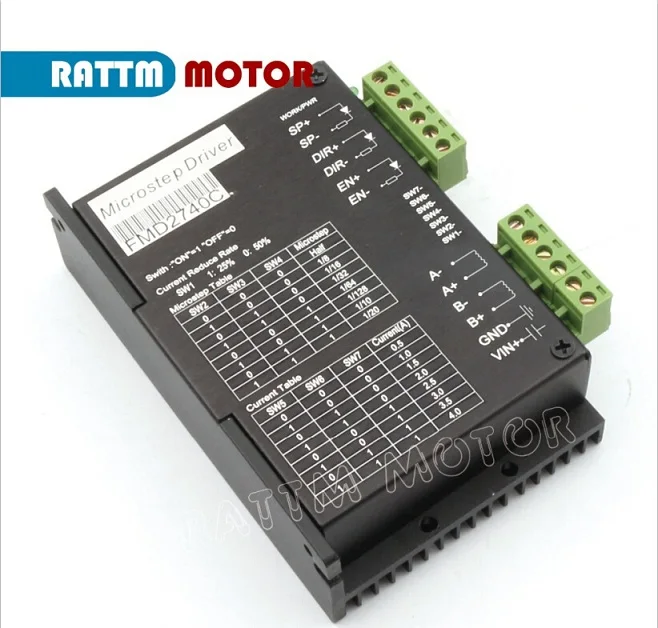

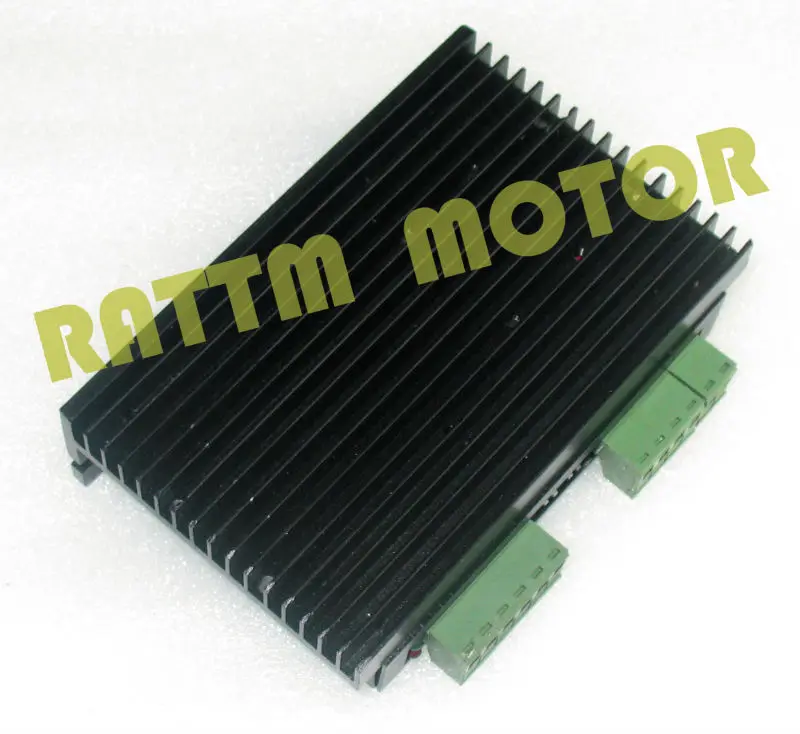

2. Драйвер шагового двигателя FMD2740C

1) краткое введение

FMD2740C FMD2740C управляется японским чипом sanyo, после многократного оптимизации НИОКР и производства 2-фазного привода шагового двигателя высокого разделения, подходит для вождения небольшого и среднего фазового тока менее 4А 2-фазный или 4-фазный гибридный шаговый двигатель. В связи с внедрением новой биполярной технологии постоянного тока измельчителя, использование того же двигателя может выводить больше скорости и мощности, чем другие драйверы. Сегменты шагового двигателя улучшают точность работы, уменьшают вибрации и снижение уровня шума.

2) Особенности

 1. Высокая производительность, низкая цена

2. Биполярный режим постоянного тока

3. Напряжение источника питания от 12 до 50 В постоянного тока

4. Высокая скорость оптопары сигнала изоляции вход

5. Частота измельчения 20 кГц

6. Разделение точности 2 \ 8 \ 16 \ 32 \ 64 \ 128 \ 10 \ 20 опционально

7. Электрический входной сигнал совместим с TTL

8. Стационарный ток автоматически уменьшается наполовину

9. Конструкция формы удобна для установки

10. Максимальный ток привода 4А

11. Управляйте любым 4А фазовым током 2-фазного или 4-фазного гибридного шагового двигателя

3) Применение

Подходит для различных малых и средних средств автоматизации оборудования и инструментов, например: небольшой гравировальный станок, SMT машина и т. Д.

4) определение проводки

Интерфейс слабого сигнала

Сильный порт подключения

Примечание: Этот накопитель не содержит цепи анти-интерполяции, поэтому невходной положительный и отрицательный источник питания вверх дном! В противном случае это повредит накопитель!

5) электрические характеристики

6) Использование окружающей среды и параметров

7) Механический Размер установки

8) источник питания

Напряжение питания может нормально работать между DC12V-50V, драйвер FMD2740A может использовать обычный выключатель питания постоянного тока, также может использоваться для трансформатора и мостового выпрямителя и конденсатора фильтра, емкость желательна 2000U до 5000U. Примечание. Гребень пульсации напряжения не превышает 50 В. Рекомендуется использовать источник постоянного тока 24-32 В, чтобы избежать колебаний сети над диапазоном напряжения привода.

Примечание:

1. Проводка должна обратить внимание на то, что мощность положительной и отрицательной не должна быть изменена;

2, чтобы снизить затраты, несколько дисков могут совместно использовать источник питания. Но это должно улучшить номинальную мощность и Номинальный выходной ток мощности и обратить внимание на охлаждение.

9) затухание настроек переключателя DIP

10) настройки дип-переключателя

11) настройки текущего DIP-переключателя

12) схема проводки контроллера приводного двигателя

13) электропроводка

Драйвер FMD2740C может управлять всеми токами 4А 4-проводными, 6-проводными или 8-проводными 2-фазными/4-фазными двигателями, детализированы ниже 4-проводными, 6-проводными, 8 проводов шагового двигателя подключение:

14) соответствие привода и двигателя

Драйвер FMD2740C может управлять отечественными и зарубежными производителями 2-фазного или 4-фазного двигателя, чтобы получить наиболее удовлетворительное вождение, вам нужно выбрать разумное напряжение питания и настройку тока. Напряжение питания определяет уровень высокоскоростной производительности двигателя, а установленное значение тока определяет Выходной крутящий момент двигателя.

Выбранное напряжение питания

Вообще говоря, чем выше напряжение питания, тем выше крутящий момент двигателя на высокой скорости, тем больше он может избежать высокой скорости. Но другой вид, слишком высокое напряжение приведет к защите от перенапряжения и может даже повредить привод, но также в работе высокого давления, низкой вибрации скорости.

Установлен выходной ток

Для того же двигателя, чем больше Настройка тока, тем выше скорость, токовый двигатель и больше тепла. Поэтому при нормальных обстоятельствах Настройка тока в мощную машину теплая, но не слишком горячая долгосрочная ценность.

Примечание: настройки тока после запуска двигателя в течение 15-30 минут, если температура двигателя слишком высокая, следует уменьшить настройки тока. Если Настройка тока двигателя, выходной крутящий момент двигателя недостаточно для улучшения условий рассеивания тепла, чтобы гарантировать, что двигатель и привод не будут горячими.

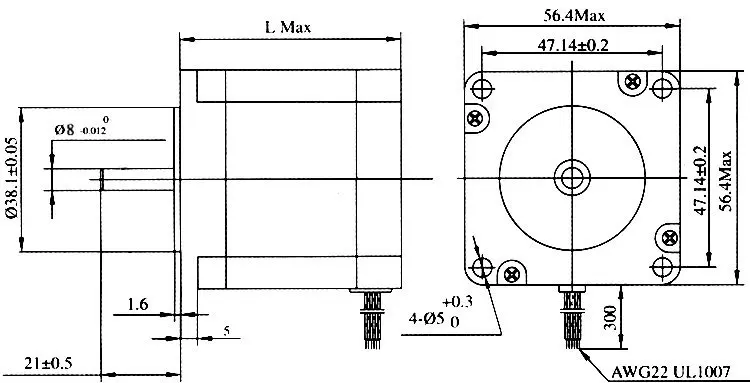

3. Шаговый двигатель

Вал: двойной вал, передний вал диаметром 8 мм и длиной 21 мм; задний вал диаметром 8 мм и длиной 11 мм

Этот продукт также имеет один вал на выбор, необходимо пригласить сообщение.

Проводка:

 Красный: A +

Зеленый: A-

Желтый: B +

Синий: B-

4. Импульсный источник питания

400 Вт, Вход: 100-120 В переменного тока или 200-240 В переменного тока, 50/60 Гц, выход: 48 В/8,3 А, одиночный выходной импульсный источник питания
