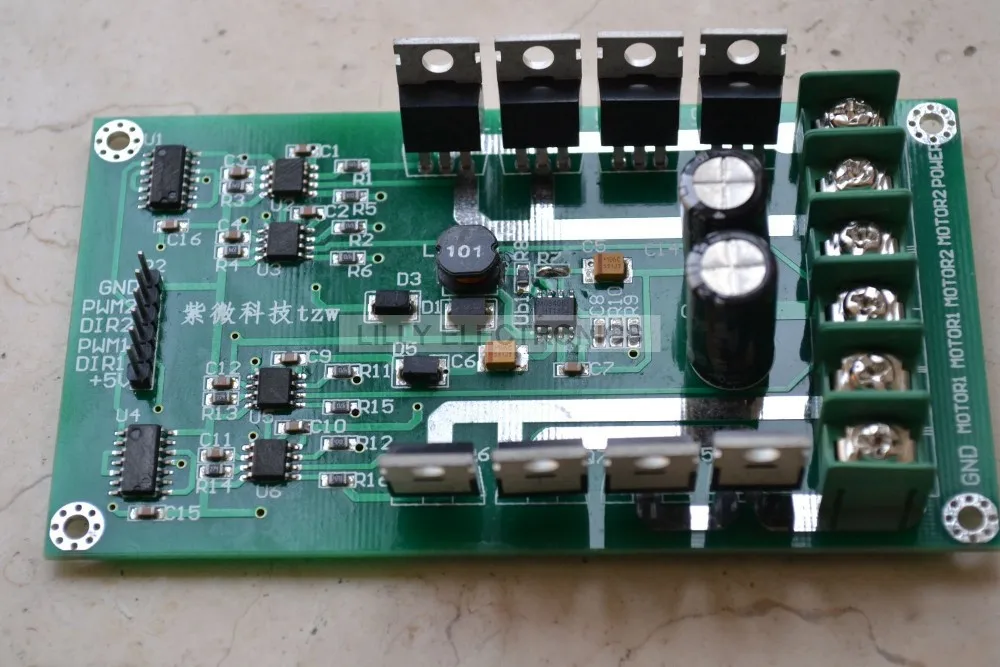

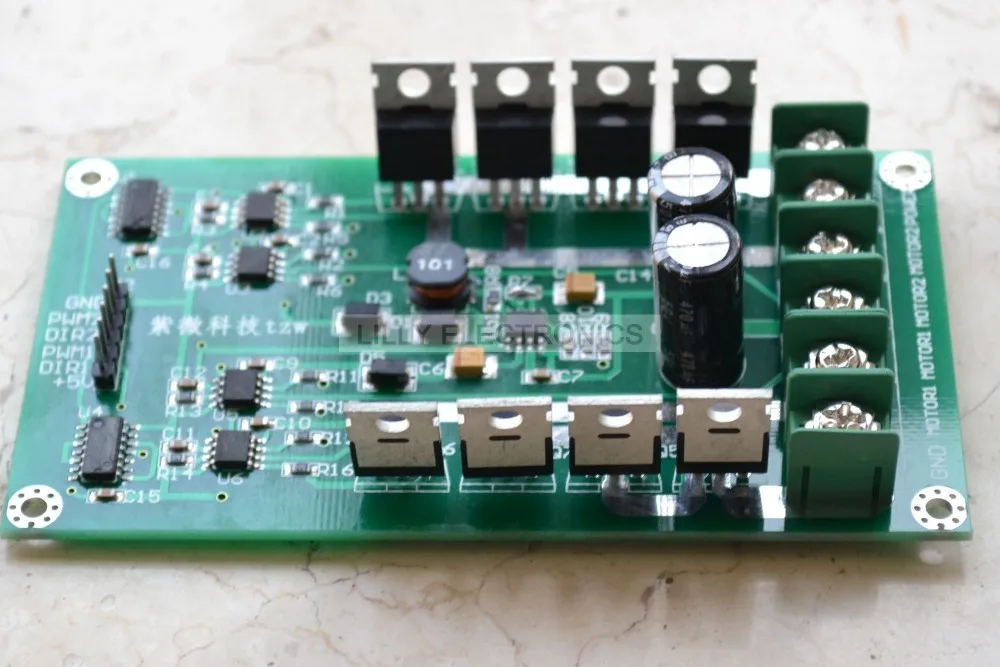

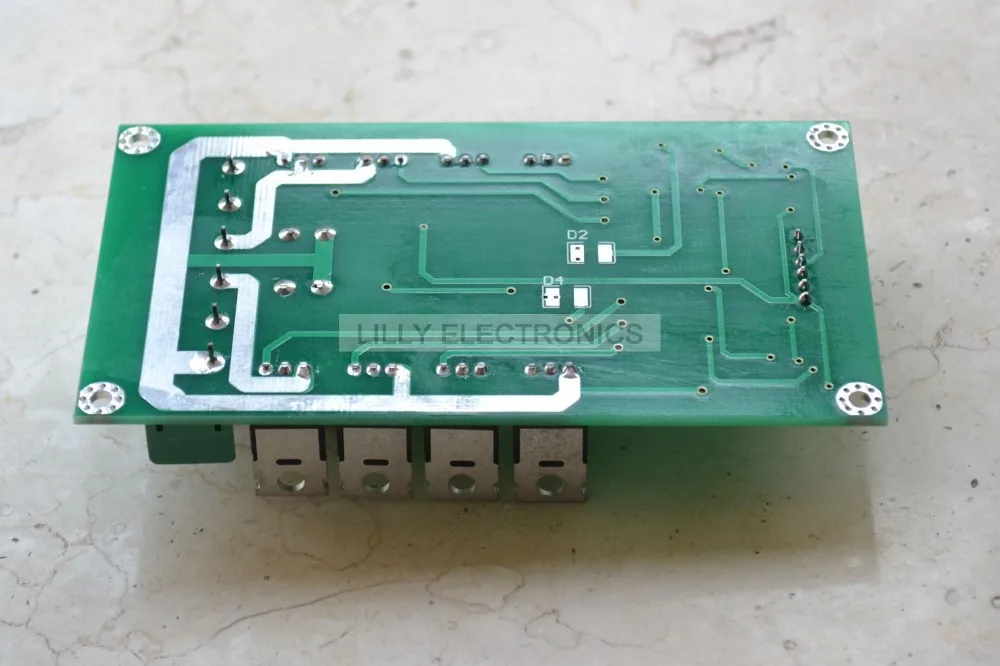

3-36 в 10А пиковая 30А двухмоторная плата модуля драйвера H-bridge DC MOSFET IRF3205

Описание:
Характеристики привода этих non-L298 чипа драйвера двигателя можно сравнить, драйвер фокусируется на токе и эффективности, эффективной мощности двигателя и срока службы батареи. Выдерживает перегрузки по току, максимальный ток до 30А.
Этот привод также имеет функцию тормоза можно быстро остановить двигатель, тормоза быстро, торможение очевидно, легко реализовать эту функцию
В приводе используются два полных полумостовых чипа драйвера + низкостойкие n-канальные компоненты MOSFET. Завершите два полумостовых чипа драйвера надежным режимом привода, MOSFET переключает потери к минимуму. Улучшение использования энергии. Чип драйвера MOSFET поставляется с аппаратной функцией тормоза и обратной связью с питанием.
Этот привод является превосходным интегрированным чипом низкой мощности и другим полумостовым диапазоном мощности в согласованном сочетании программ и сложных проблем и проблем с дополнительным приводом
N-channel MOSFET IRF3205 MOSFET, используйте два выделенных полумоста чипа драйвера на верхней трубе с помощью конденсатора bootstrap, так что трубка имеет достаточное напряжение привода канала MOSFET можно быстро открыть, улучшить кривизну ускорения двигателя, но также быстро для тормоза двигателя. Это позволяет тележке быстро начать, может быстро убить машину.
Драйвер может работать на 0%-99% от рабочего цикла модуляции шим, напряжение вождения двигателя может быть получено достаточно.

Особенности:
Двигатель вперед: DIR = 1 ШИМ = ШИМ
Разворот двигателя: DIR = 0 ШИМ = ШИМ
Стояночный тормоз: DIR = X PWM = 0 (X является произвольным состоянием)
Мотор и силовые соединения
Питание подключено к положительному источнику питания, GND источник питания отрицательный. Два мотора были подключены MOTOR1, MOTOR2
Параметры производительности продукта:
Номинальное напряжение: 3-36 в (может быть настроен в соответствии с пользователем)
Номинальный ток: 10A
Пиковый ток: 30A
Использование: умные автомобили Freescale конкурс студентов электронный дизайн конкурс различные схемы управления двигателем постоянного тока

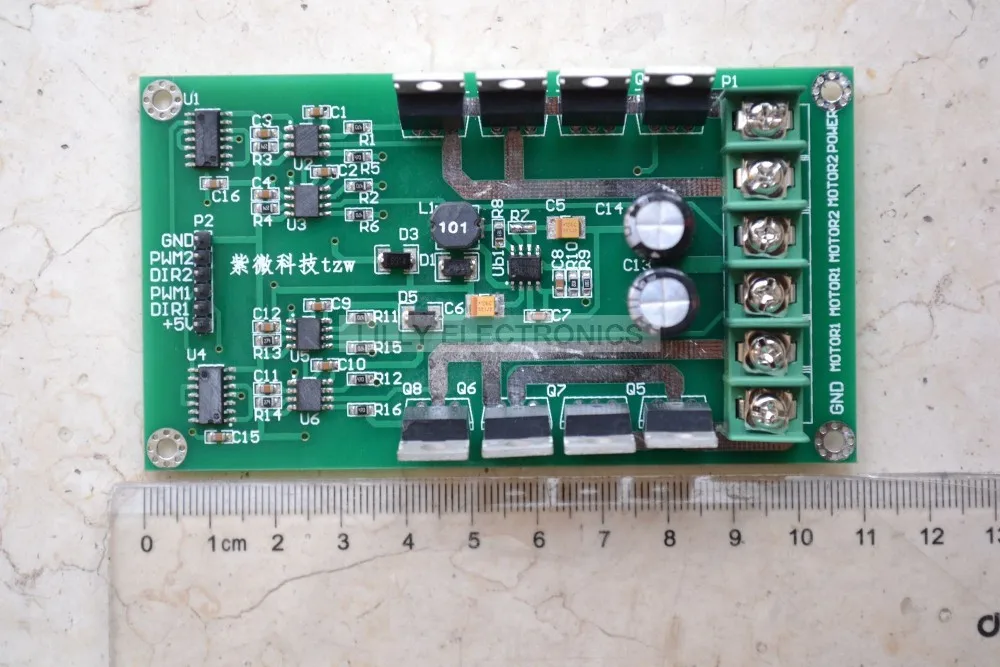

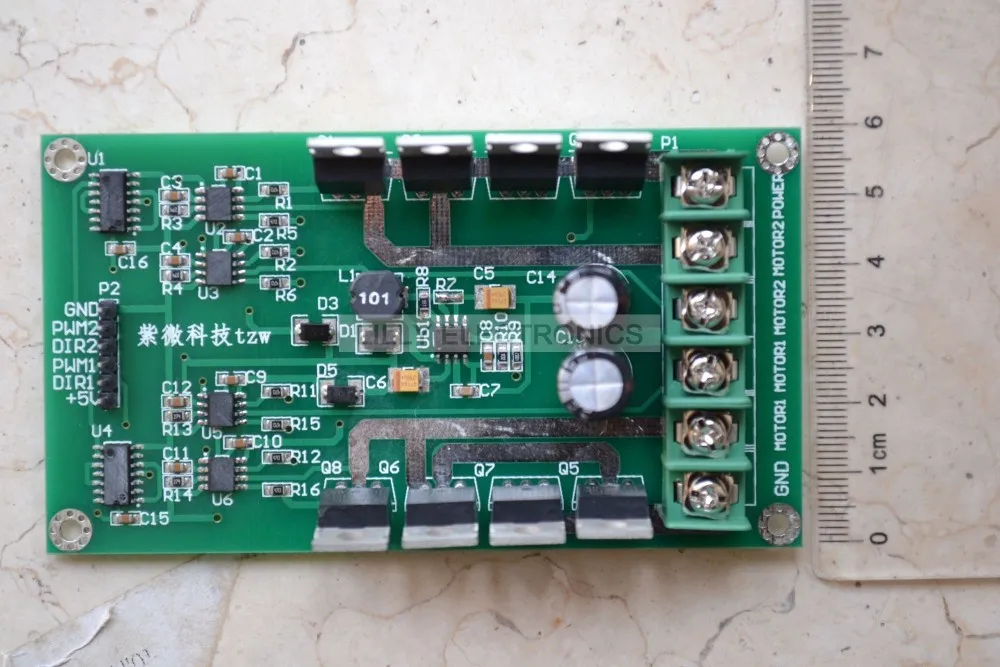

Размеры: Длина 108 мм, ширина 58 мм

Инструкции по испытанию:

1. определите сигнал PWM: Этот шаг очень важен, пожалуйста, используйте осциллограф или мультиметр, чтобы убедиться, что вы предоставляете точный сигнал PWM перед испытательным приводом пластины, не думайте, что это не имеет значения, убедитесь, что сначала подтвердите, метод определения выглядит следующим образом, Если вы используете осциллограф, вы можете увидеть сигнал PWM непосредственно с осциллографом, мультиметр может в соответствии с вашим коэффициентом мощности PWM рассчитать напряжение, например, состояние высокого уровня, выход порта микроконтроллера 5 В, ШИМ = 60%, Мы используем мультиметр, Проверяющий выходное напряжение порта PWM должно быть 5 в * 60% = 3 в, и отрегулируйте проверку коэффициента мощности. Предлагаем еще одну основную программу для начала PWM s

2. после завершения первого шага, вы можете начать тестирование управляемой пластины, во-первых, не отвечайте на двигатель, и все другие сигналы к источнику питания являются нормальными, используйте мультиметр или осциллограф для тестирования формы волны между двигателем, например: Теперь я тестирую первый способ, PWM1. Dir1, + 5 В, GND, мощность, Нормальная мощность GND, даже имеет форму волны между осциллографом motor1 для тестирования, чтобы увидеть, если сравнить с частотой волны PWM1, амплитуда равна мощности, без осциллографа, измеряется с помощью мультиметра для измерения напряжения между двумя двигателями 1, И если он равен мощности * PWM1, то для следующей операции.

3. в нижней части экрана для завершения тестирования, вы можете быть включены мотор, чтобы сделать тест, но важно отметить, что с помощью двигателя, драйвер может работать от 0% до 99% рабочего цикла ШИМ модуляции, двигатель может получить достаточное напряжение вождения, На двигателе не может быть непосредственно на высоком уровне, при условии не подвешивается. Частота более 400 Гц в лучшем случае

4. Наконец, я желаю всем вам приятных покупок, если у вас есть какие-либо вопросы, свяжитесь со мной в любое время. Большое спасибо.

Примечание: Если вам нужен лист данных, пожалуйста, свяжитесь с нами!

Упаковка:
1 шт. 3-36 в 10А пиковая 30А двухмоторная плата модуля драйвера H-bridge DC MOSFET IRF3205
