Индикатор несущей ячейки HX560

I. Обзор:
HX560-это электронный масштабный инструмент, его принцип работы заключается в измерении значения сопротивления, которое меняется в изменения, а затем после преобразования цепи в электрический выход.
Кнопка счетчика для завершения работы, преимущества: простая конструкция, простота в использовании, стабильная производительность, надежность, высокая чувствительность, скорость измерения и так далее.

Во-вторых, применение:
Обширные авиационные, механические, электрические, химические, строительные, медицинские и многие другие области, используемые для измерения силы, давления, смещения, напряжения, крутящего момента, ускорения и т. Д.

В-третьих, технические параметры:
№. Единица измерения товара
Дифференциальное входное напряжение ± 20 мВ полномасштабное дифференциальное входное напряжение ± 20 мВ
2 точность данных 24 бит 24 бит A / D чип конвертера.
3 Частота обновления 80 Гц частота обновления данных
4 рабочее напряжение 7 ~ 12 В постоянного тока
5 рабочий ток <50 мА
6 Рабочая температура-40 ~ 65 градусов Цельсия
7 Температура хранения-40 ~ 65 градусов Цельсия
8 размер 56*45*10 мм Длина X Ширина X высота

В-четвертых, отображение интерфейса и инструкции по эксплуатации:
(1) Единица отображения электронных весов: мг (миллиграммы); Г (г); Кг (килограммы); T ( t ) ;
(2) Описание ключа:
Развлечения: функциональные клавиши; Вверх: предыдущий; Вниз: следующий; Длина: от плюс ключа; Слева: от минус ключа;

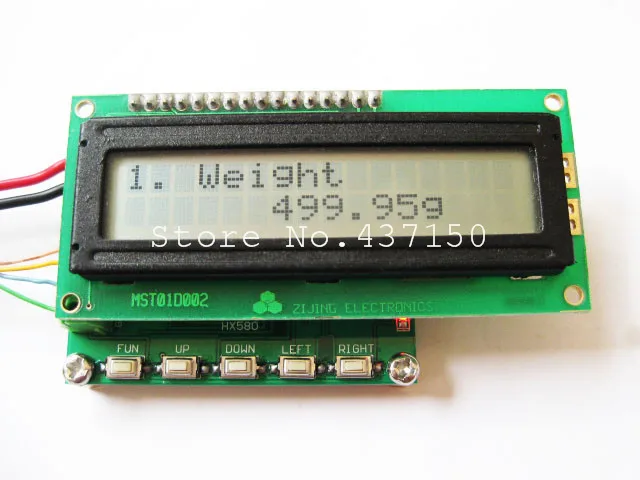

4,1, с указанием весовых данных
Дисплей интерфейса Шрифт:
Первая линия «1. Вес»
Вторая линия "*****. ** G"
При настройке калибровочного веса и калибровочного блока этот интерфейс может завершить калибровку.
Нулевая Калибровка: (FUN: функциональная клавиша) + (ROGHT: от plus key) две кнопки одновременно будут отображать строку «нулевая калибровка».
Калибровка кода: (FUN: функциональная клавиша) + (слева: от кнопки минус) нажатие двух кнопок одновременно отображает строку «весовой Калибр».
Комментарий:
Нулевая Калибровка: электронные весы, взвешивающие независимо от того, находится ли они перед измерением данных.
Калибровка кода: электронные весы измеряются в коде закона после того, как данные будут написаны кодом права и единичным весом.
Электронные весы Калиброванные единицы измерения: мг (миллиграммы); Г (г); Кг (килограммы); T ( t ) ;

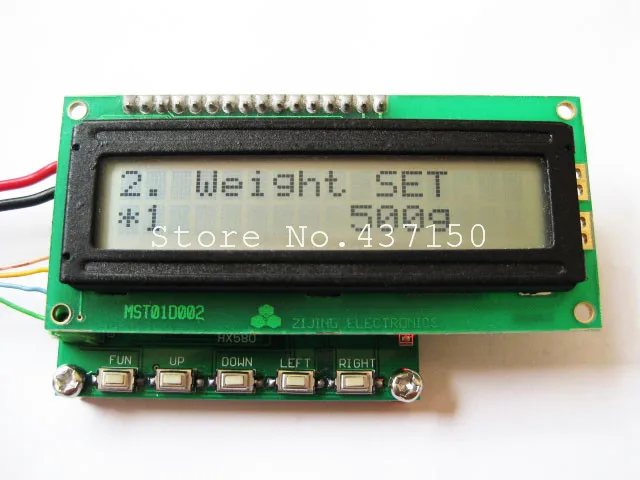

4,2, установите код метода весового значения
Дисплей интерфейса Шрифт:
Первая линия "2. Набор веса"
Вторая линия "* 1 ***** g"
Ключевая операция:
Развлечения: функциональные клавиши; (Выберите настройки бит данных)
ROGHT: из Канады bond;
Слева: с минус ключа;

4,3, установите блок веса кода

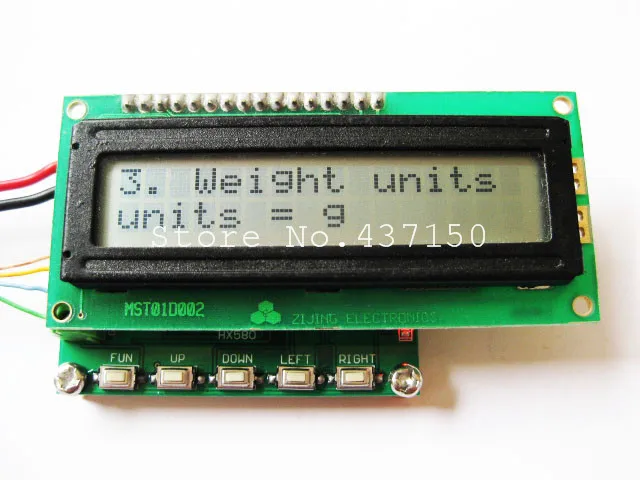

Дисплей интерфейса Шрифт:
Первая линия "3. Вес единиц"
Вторая линия "units = g"
Ключевая операция:
ROGHT: из Канады bond;
Слева: с минус ключа;

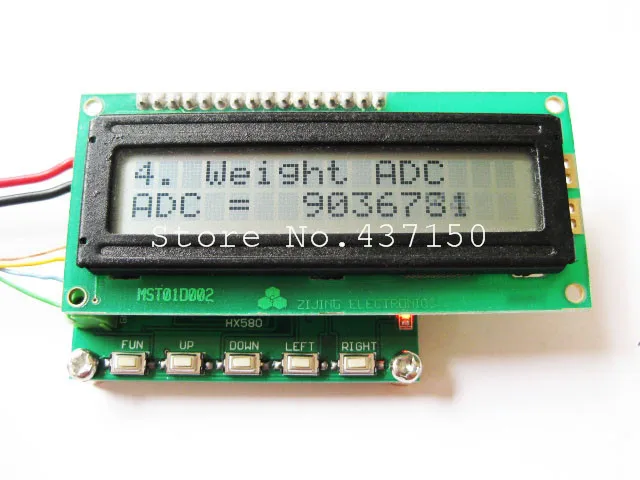

4,4, дисплей электронный датчик весов значение ADC
Дисплей интерфейса Шрифт:
Первая линия "4. Вес ADC"
Вторая линия "ADC = *******"

V. Проводка
P1 определение подключения:
Нет. Значение символа
1 VDD модуль положительного питания (7V ~ 12V)
2 GND модуль отрицательной мощности

Определение проводки P2: электронный датчик весов
Нет. Значение символа
1 AVDD электронные весы положительный источник питания (обычно красный)
2 I + электронные весы, неинвертирующий вход (обычно зеленый)
3 I-перевернутый вход электронной шкалы (обычно белый)
4 GND электронные весы отрицательная мощность (обычно черный)

5,2, использование процесса:
Пожалуйста, прочитайте инструкции перед использованием:
Задайте правильные шаги или ошибитесь.
1 необходимо сначала подключить датчик нулевой калибровки.
(2) После загрузки кода, введите выбранный вес, нажмите кнопку калибровки веса.

Примечание: дисплей не подсвечивается, пользователь может заменить подсветку (стандартный интерфейс LCD1602).
