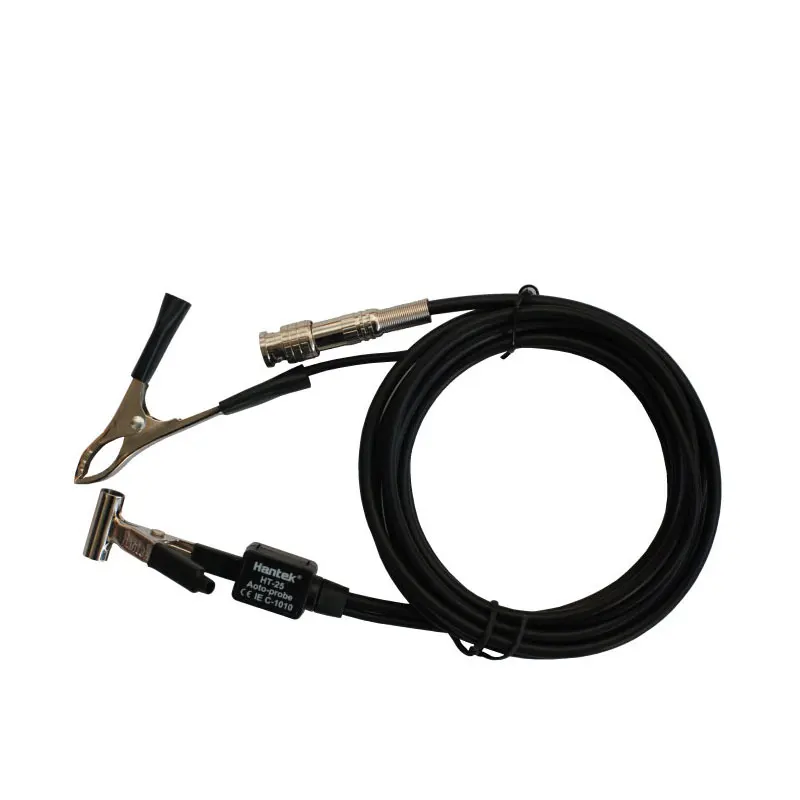

HT25 Авто зонд зажигания датчик осциллографа высокого напряжения с байонетным

---

Если в вашем осциллографе используется интерфейс MCX, например (DS0201 DS203) нужен адаптер BNC с поворотом MCXАвтомобильный высоковольтный датчик зажигания (серия HT25)Автомобильный датчик зажигания-это Индуктивный датчик емкости, он должен быть оснащен осциллографомИспользуется в комбинации, используется для проверки одного из перекрывающихся волн зажигания, вторичных параметров перекрытия волн, чтобы достичь обнаружения, диагностического состояния зажигания двигателя, чтобы каждый цилиндр напряжения зажигания менялся с течением времени визуально отображаться на осциллографе.Линия пикап три конца с BNC соединителем, подключенным к осциллографу, зажимом заземления, зажимом пикап, а затем высоковольтными линиями. Зажим для пикапа над аттенюатором для пикапа высокого затухания низкого давления, тем самым защищая осциллограф от электрического удара.Примечание:(1) тестовый зажим не должен быть непосредственно зажатым в свечи зажигания должен быть зажатым между проводами, подключенными к изоляции свечи зажигания, чтобы предотвратить поломку и вызвать Электрический шок.(2), чтобы расстояние от другого зажигания не менее 2 дюймов, чтобы избежать помех.(3), затухание HT25A до 5000:1; Преобладающая линия HT25B длиной 2 м, затухание до 10000: 1.
