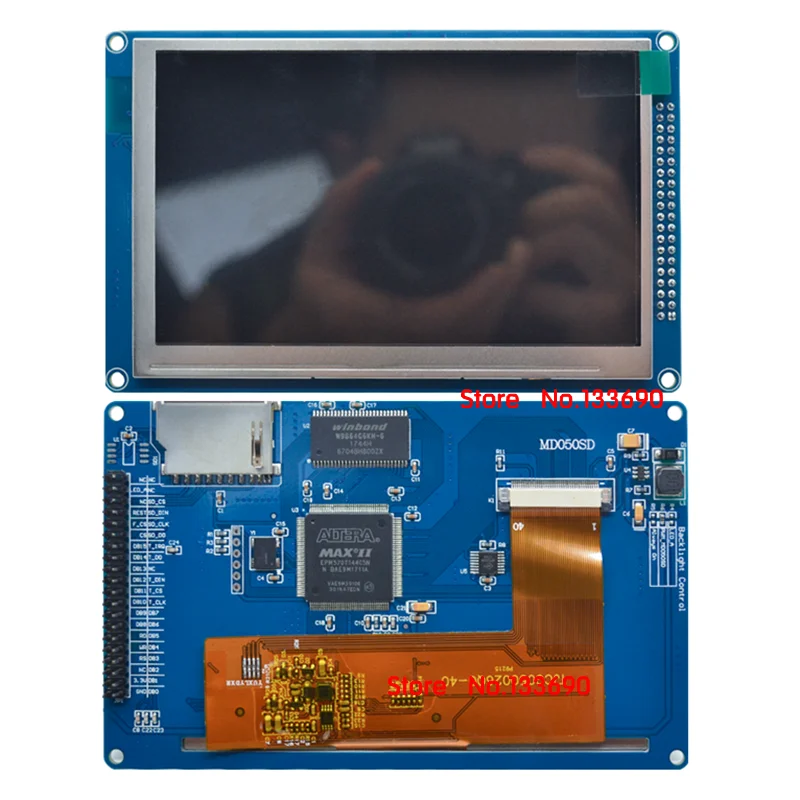

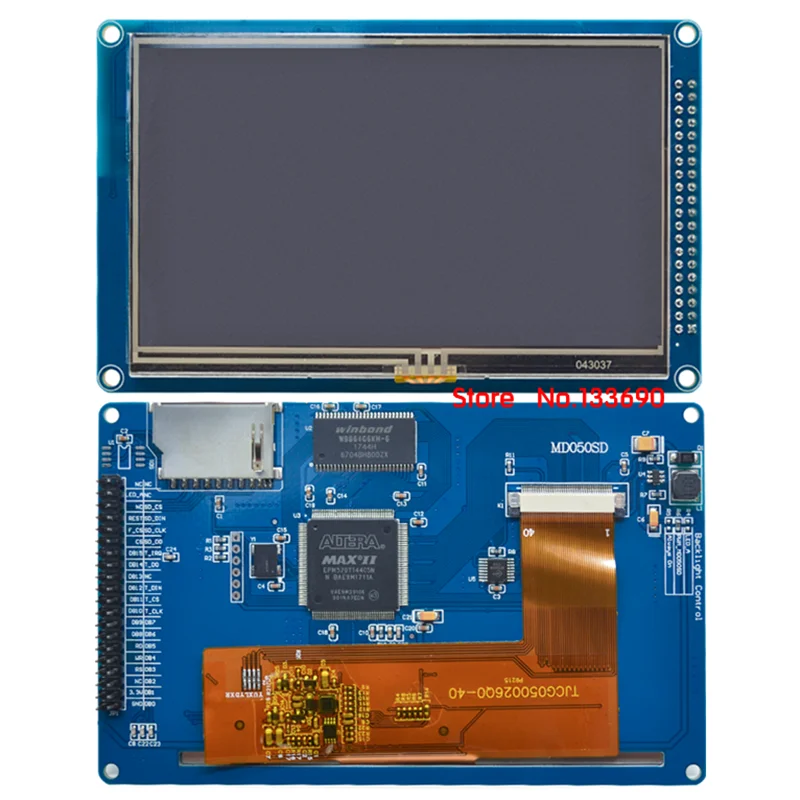

5-дюймовый сенсорный ЖК-модуль TFT MD050SD промышленного иммунитета с использованием

---

Применимый Процессор: 51, AVR, STM32, PIC, MSP430, DSP, ARM и т. д.

MD050SD 8080 16 бит параллельный интерфейс шины сроки разрешение 800 × 480, 16M цветов дисплей Панель, комплексный гироборд с колесами 8 дюймов дисплей (можно использовать память при использовании расширенной памяти). Внутренний модуль, использующий CPLD + SDRAM управляемый RGB интерфейс, реализованный в RGB интерфейсе между интерфейсом шины и преобразованием, также предлагает ряд полезных функций, пожалуйста, обратитесь к следующим подробным описаниям Регистра и демонстрационной программе.Стабильность работы модуля с супер защитой от помех, далеко за пределами программы драйвера SSD1963 на рынке, SSD1963 помехи плохой, черный и белый риск аварии. Функция, этот модуль обеспечивает восемь памяти, может записывать данные обратно, команда мгновенно переключает данные полноэкранного дисплея, далеко за пределами программы драйвера RA8875 на рынке. Управление MD050SD устраняет громоздкий общий код инициализации контроллера TFT, MD050SD без инициализации, просто нужно сделать сброс операции может начать работу. Только нужно использовать по крайней мере пять инструкций укладчика может работать нормально. Значительно упрощает количество кода программы, уменьшая сложность отладки и вероятность ошибки программы.MD050SD быстро реагирует, может достигать 200ns циклов чтения и записи. Самый быстрый достигаемый уровень полного обновления экрана 13 кадров, интегрированный буфер SDRAM 8 Мб, соответствующий восьми дисплеям. Отображение набора записей для чтения и записи страниц самостоятельно, отображаемая в настоящее время страница и страницы могут считываться разными страницами, облегчают написание задней части, быстрое переключение на всю страницу. Драйверы TFT оптимизированы по времени и схеме для обеспечения точного уменьшения цвета, отображения стабильного, мерцания или устранения цвета канала, и обеспечивает драйвер светодиодной подсветки, яркость от 0 (ВЫКЛ) до 16 (полный) между регулировкой.Инструкции по конфигурации рабочего регистра управление подсветкой: сигнал ШИМ 300 Гц для привода подсветки, высокая эффективность преобразования энергии и мерцающие эффекты, когда регистр подсветки установлен на 0, подсветка выключает регистр при включении подсветки значение сброса 0, to ... Избегайте отключения дисплея от питания, можете очистить экран при включении питания, затем включите подсветку с подсветкой максимальное значение 16 (0x10), будут игнорироваться при написании на значение больше 16. Указан Адрес: указан адрес, соответствующий адресу внутренней оперативной памяти, полученному в ходе работы панели управления, пользователю не нужно рассчитать соответствие между рядами адресов оперативной памяти, непосредственно Введите координаты, указывающие число направлений приращения адреса:. Адрес столбца непрерывной записи автоматически увеличивается на 1. Перейдет к следующей строке, начиная с максимального значения, установленного позже. Канал считывания и записи данных при считывании отображаемых данных, чтобы гарантировать, что значение рабочего регистра настроено на 0x0F, Выберите Путь точечных данных; чтение данных отображения рабочих регистров не может быть изменен для других значений, в противном случае чтение в не преуспевает сброс и инициализация отдыха пин-код управления сброс процедуры: .. Потяните низко, выдерживает более 5 мс (рекомендуется 8 мс); Затем тяните высоко, выдерживает более 5 мс (рекомендуется 8 мс), могут быть приняты только после записи данных.Код образца (8051)/Установите Исходные и конечные адресаVoid Address_set (unsigned int x1, unsigned int y1, unsigned int x2, unsigned int y2){LCD_WR_REG (0x02); /start y LCD_WR_DATA (y1); LCD_WR_REG (0x03); /start x LCD_WR_DATA (x1); LCD_WR_REG (0x06;/Конец y LCD_WR_DATA (y2); LCD_WR_REG (0x07); /Конец x LCD_WR_DATA (x2); LCD_WR_REG (0x0f);}Void Lcd_Init (void){LCD_RD = 1; LCD_WR = 1; LCD_REST = 0; delayms (8); /здесь гарантировано более 8ms LCD_REST = 1; delayms (8); /Здесь гарантированно более 8 мс LCD_CS = 0; /открытый чип включает LCD_WR_REG (0x01); /Включите подсветку LCD_WR_DATA (16);}/Функция четкого экрана/Цвет: чтобы очистить экран, наполненный цветомVoid LCD_Clear (цвет u16){U8 VH, VL; u16 i, j; VH = цвет> 8; VL = цвет; Address_set (0,0, LCD_W-1, LCD_H-1); Для (i = 0; i <LCD_W; i + +) {for (j = 0; j <LCD_H; j + +) {LCD_WR_DATA8 (VH, VL)}Если вы не используете функцию многостраничной памяти, можно использовать как обычный tft-контроллер, работающий, так как это не имеет значения накопление соответствующей страницы памяти, страница питания по умолчанию для операционной секции 0, на странице также отображается первый 0. Если вы используете многостраничную память, добавьте следующие две функции для установки страницы:Void WritePage (неподписанный индекс char)/установка текущей страницы операции, power-on по умолчанию 0{LCD_WR_REG (0x05); LCD_WR_DATA (индекс);}Void ShowPage (unsigned char index) /Установите отображаемую в настоящее время страницу, по умолчанию power-up 0{LCD_WR_REG (0x04); LCD_WR_DATA (индекс);}

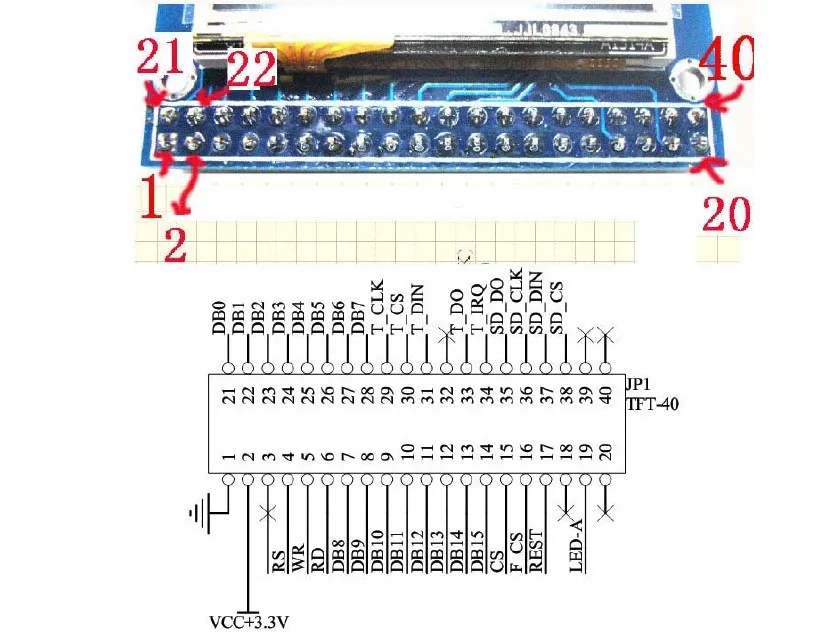

Описание штифта:
T _ начало ПИН-кода сенсорного управления, SD _ начало штифта для штифта управления sd-картой, F _ начало штифта
Контакты управления вспышкой. Другие для TFT контрольных штифтов, чипы вспышки для установки в сторону, бортовой и без пайки, если вы покупаете
Дома есть потребность, на вашем собственном сварочном флэш-чипе SPI интерфейс.

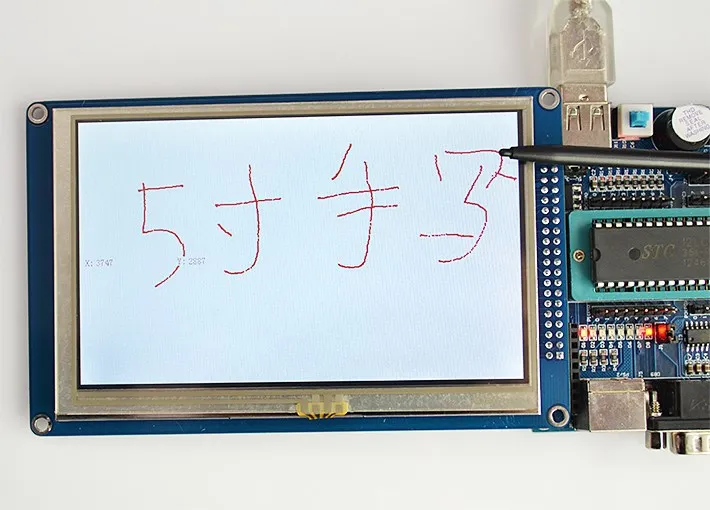

51 Инструкция по проводке программы тестирования:
Среда тестирования кода: JME-2 основная плата + 1 T STC микроконтроллер циклов обучения (51 ядро
STC12LE5A60S2) + 33 M чип осциллятор рабочее напряжение 3,3 V
По умолчанию программы IO подключения:

Линия управления: RS-P3 ^ 5; WR-P3 ^ 6; RD-P3 ^ 7; CS-P1 ^ 0; REST-P1 ^ 2;
Линия передачи данных: DB0-DB7 в свою очередь подключен P0 ^ 0-P0 ^ 7; DB8-DB15 повернуть подключен P2 ^ 0-P2 ^ 7;
Подключение сенсорной функции: (не используйте касание время от времени для подключения)
D_CLK-P1 ^ 7; D_CS-P1 ^ 4; D_DIN-P3 ^ 0; D_OUT-P3 ^ 1; D_PENIRQ-P3 ^ 4;
*/

На тонкопленочных транзисторах на тонкоплёночных транзисторах Мощность: экрана Мощность питания 2,8-3,3 V; Помните, что не нужно использовать 5V напряжение на модуле не все средства ухода за кожей стоп
Превышать 3,3 V, помните, что.
Задний светильник: Модуль унаследовал задний светильник, драйвер цепи, LED_A ноги высокий светильник на светильник, на низкую заднюю часть
Светильник отключен, PWM сигнал может контролировать яркость.
