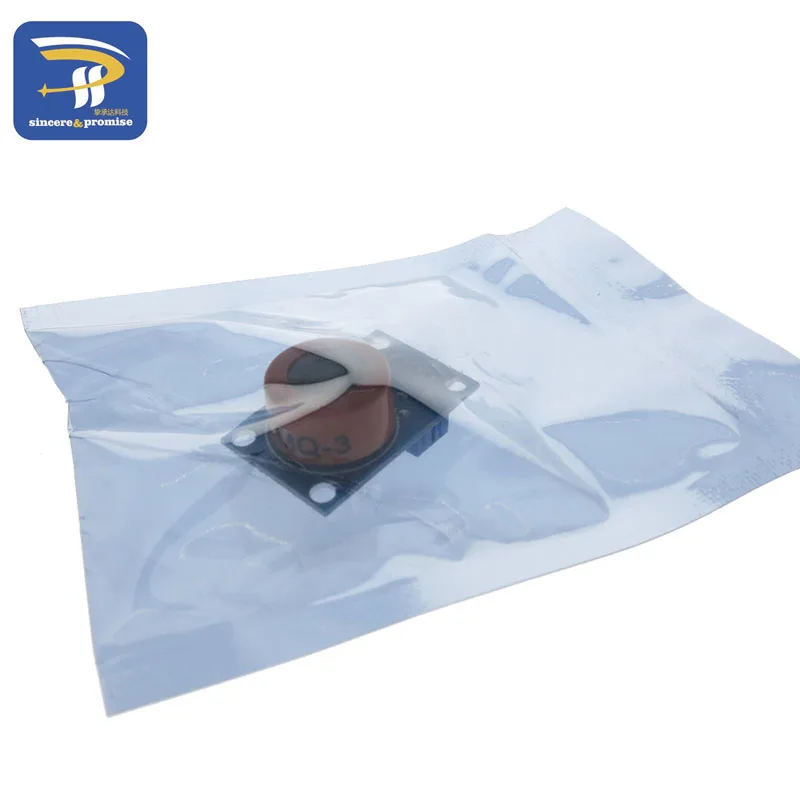

Новинка алкоголь лампочка для Arduino 51|ethanol sensor|gas detectionbreath sensor |

---

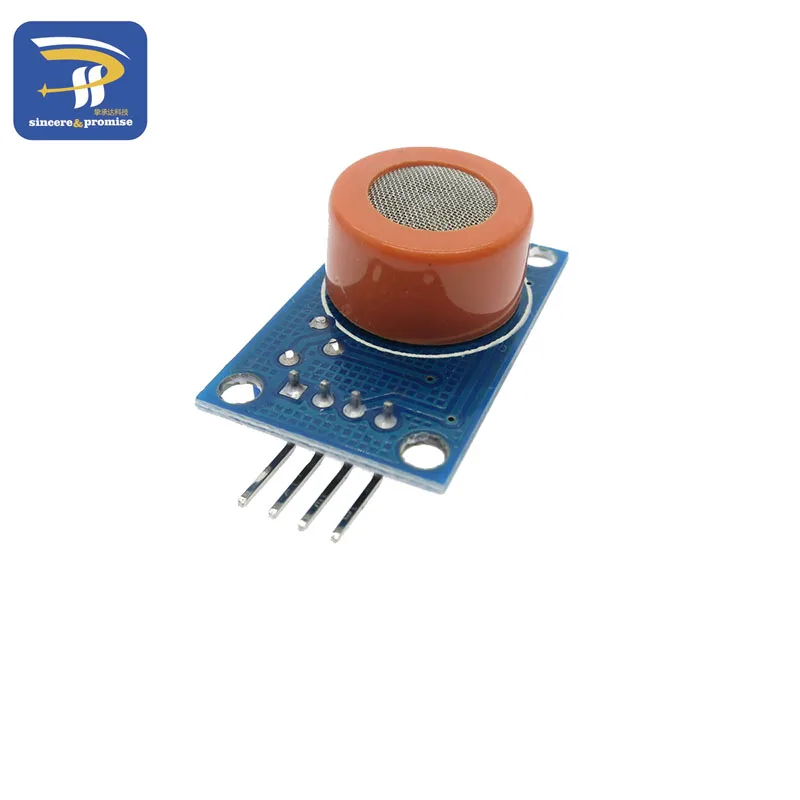

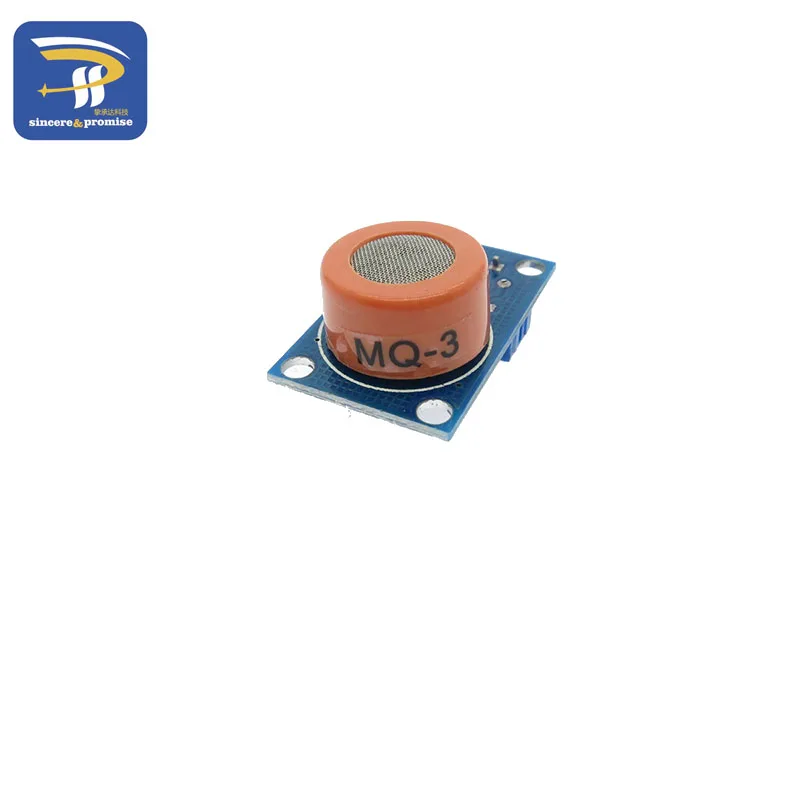

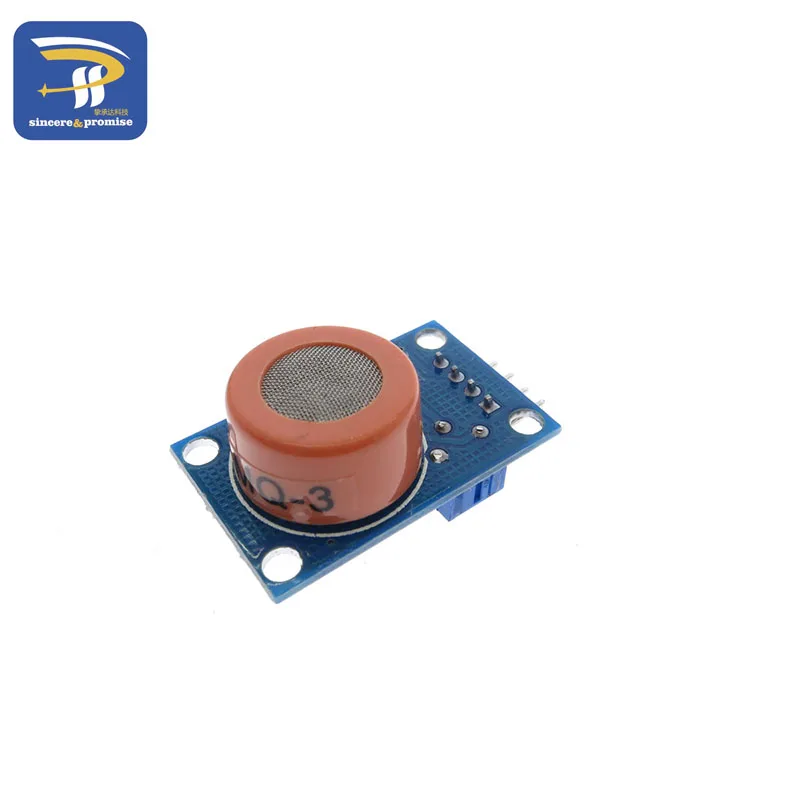

MQ-2 датчик дыма сжиженного воспламеняющегося газа Модуль метана газа для arduino MQ акриловый кронштейн (без модуль MQ) Нам 0,7Долларов США/шт MQ-3 датчик профиль: MQ-3 датчик газа-чувствительный материал, используемый в чистом воздухе, низкая проводимость диоксида олова (SnO2). Когда датчик присутствует в среде, в которой пар алкоголя, проводимость датчика увеличивается с концентрацией спиртового газа в воздухе увеличивается. Использование простой схемы может быть преобразовано в изменение проводимости концентрации газа с соответствующим выходным сигналом. MQ-3 датчик газа с высокой чувствительностью к alcohol Ю, бензин может сопротивляться, дым, помехи водяного пара. Этот датчик может обнаруживать различные концентрации спиртовой атмосферы, является недорогим датчиком для различных применений



Модуль Применение:

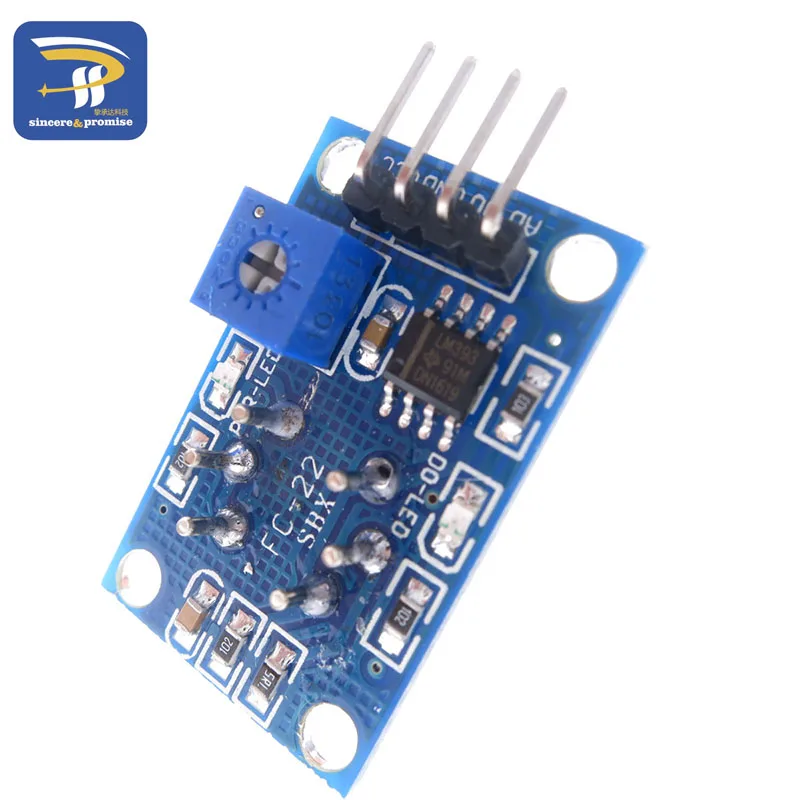

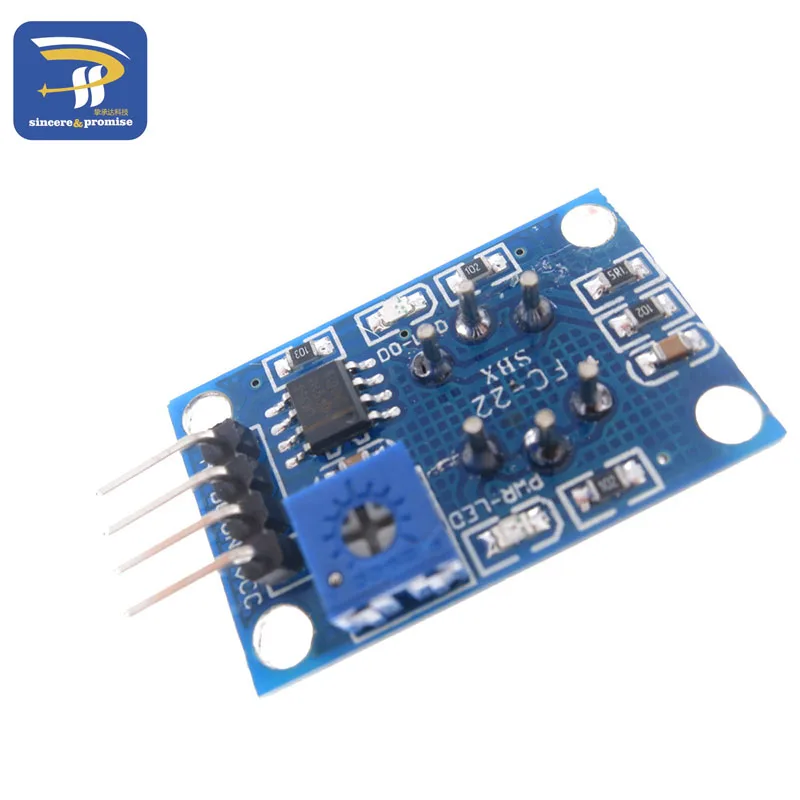

Обнаружение алкоголя (этанола), для водителей транспортных средств и других лиц, которым запрещено Инспекция на месте питьевой воды, а также для обнаружения паров этанола в других местах Модуль Особенности: 1. Использование высококачественной двухпанельной конструкции с индикатором мощности и инструкциями по выходному сигналу TTL; 2, с DO switch сигналом (TTL) выход и AO аналоговый сигнал выход; 3, TTL Выходной действительный сигнал низкий. (Когда выход низкого сигнального света, может быть непосредственно подключен к микроконтроллеру или релейному модулю) 4, аналоговое выходное напряжение, чем выше напряжение, тем выше напряжение. 5. Обнаружение алкоголя повышает чувствительность. 6, есть четыре винтовых отверстия для облегчения позиционирования; 7, Размеры изделия: 35,5 (Д) * 22,5 (Ш) * 23 (В) 8, с длительным сроком службы и надежной стабильностью 9. Быстрая реакция на функции восстановления Электрические характеристики: Входное напряжение: 5 в пост. Тока Потребляемая мощность (ток): 150 мА Выходного сигнала: TTL цифровой 0 и 1 (0,1 и 3,3 V) AO ток на выходе: 0,1-0,3 V (относительно не загрязняет окружающую среду), максимальная концентрация около 4V Напряжение Специальное напоминание: мощность датчика, необходимость предварительного нагрева 20 С или около того, измеренные данные были стабильными, температура датчика является нормальным явлением, потому что внутренний Электрический провод, если горячий не является нормальным. Проводка: 1, VCC: Затем источник питания положительный (5 В) 2. GND: подключите источник питания отрицательным 3, DO: TTL переключатель сигнала на выходе 4, АО: аналоговый сигнал на выходе Программа тестирования: Выполнение функции: эта версия поддерживает процедуры тестирования Используйте чип: AT89S52 С украшением в виде кристаллов: 11,0592 МГц Скорость передачи данных: 9600 Компилятор Окружающая среда: Keil [Описание] Эта процедура используется только для обучения и ознакомления, пожалуйста, укажите авторское право и авторскую информацию! ************************************************** *******************/ /************************************************* ******************* Описание: 1, когда измеренная концентрация больше установленной концентрации, микроконтроллер IO выводит на низком уровне ************************************************** *******************/ # Include/файл библиотеки # Define uchar unsigned char/macro определяет неподписанный символ # Define uint unsigned int/macro определяет неподписанное целое число /************************************************* ******************* I / O высокой четкости ************************************************** *******************/ Светодиодный Sbit = P1 ^ 0; /определить первый бит P1 порта P1 (P1.0) в качестве индикатора Sbit DOUT = P2 ^ 0; /Определите первый бит микроконтроллера P2 port (ie P2.0) для ввода датчика /************************************************* ******************* Функция задержки ************************************************** *******************/ Пустая задержка () /программа задержки { Uchar m, n, s; Для (m = 20; m> 0; m --) Для (n = 20; n> 0; n --) Для (s = 248; s> 0; s --); } Долл. США /************************************************* ******************* Основные функции ************************************************** *******************/ Силы main () { В то время как (1) /бесконечная петля { Светодиодный = 1; /off P1.0 порт светильник Если (DOUT = 0) /когда концентрация выше установленного значения, выполните функцию состояния { Задержка (); /задержка против помех Если (DOUT = 0) /когда концентрация выше установленного значения, выполните функцию состояния { Светодиодный = 0; /светильник P1.0 порт светильник } Долл. США } Долл. США } Долл. США } Долл. США /************************************************* ******************* Конец ************************************************** ******************

Другое модуль MQ:

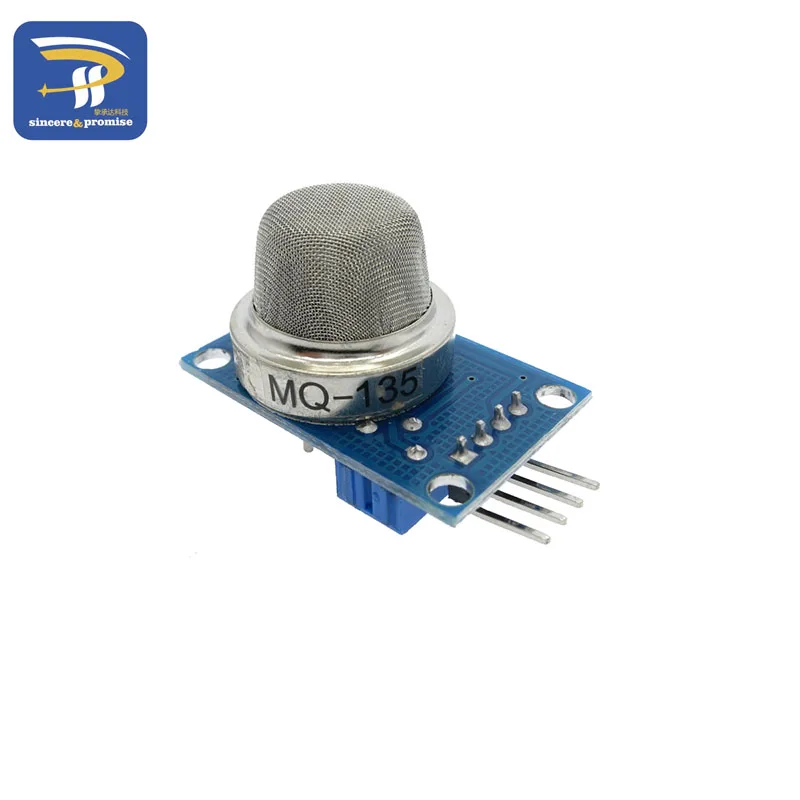

И MQ-135:
