Обновленный ЖК-дисплей M6013 V2 автоматический измеритель ёмкости высокая точность до 1% и 0.01pF до 470mF емкость Бесплатная доставка

Особенности:

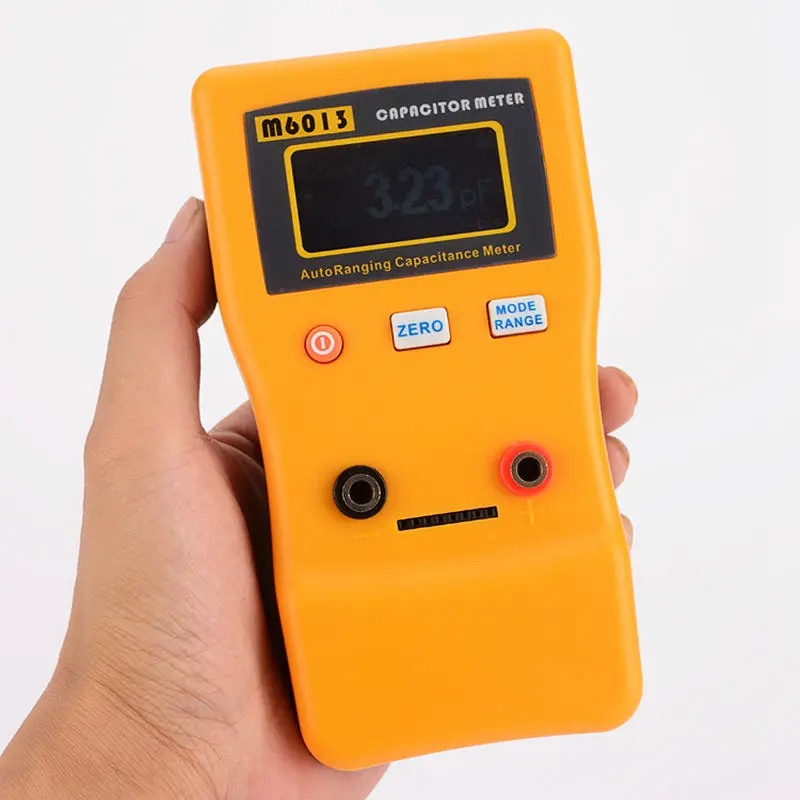

JINGYAN M6013 V2 автоматический измеритель емкости.

С помощью 128X64 точечная матрица ЖК-дисплей, на котором может отображаться 5 цифр для чтения, большой диапазон измерения 0.01pF для 470mF (470000 мкФ) постоянной ёмкости, универсальный конденсатор, которая достаточно набор «сделай сам» для пользователя к профессиональному инженеру использование.

M6013 имеет быструю скорость чтения и высокую точность до 1%.

Чтение a 2200 мкФ занимает всего ~ 0,2 s

* Пожалуйста, разрядите конденсатор перед тестированием

Сравнить M6013 старый V1 и новый V2 Улучшение:

1) больший диапазон измерений, V2 может считывать до 470mF

2) Новый большой матричный ЖК-дисплей

3) более стабильный при считывании, (с автоматической функцией усреднения, может читать pF более стабильный и точный)

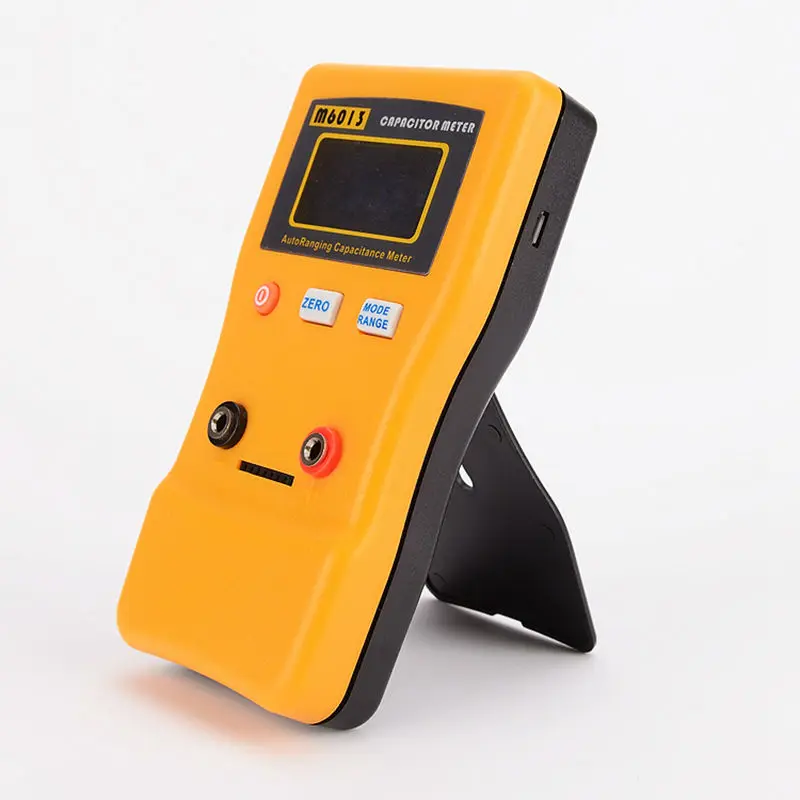

4) Новый корпус с подставкой

5) можно использовать 2X батарею АА, а не 9 в

6) можно использовать mirco usb как внешнее питание.

Параметры:

* Точность может зависеть от длины и расстояния тестового провода. Особенно рекомендуется тестирование небольшой емкости pF, кратчайший тест свинца, и будьте осторожны, окружающий EMI или RF шум может повлиять на считывание pF.

1) Точность: до 1% (Подробная информация о таблице выше)

2) Высокое разрешение: 5 цифр

3) измерительное напряжение: <0,8 В

4) напряжение зажима: ~ 1,25 в (открытое напряжение)

5) Батарея 2X AA 1,5 V Батарея

6) Внешняя мощность: 5 В micro USB

7) рабочий ток 0.02A

8) Время работы батареи: >80 часов

Эксплуатация введение:

1) кнопка «вкл

Нажмите и удерживайте оранжевую кнопку включения/выключения в течение 1-2 секунд для включения.

Нажмите и отпустите кнопку ВКЛ/ВЫКЛ, чтобы выключить счетчик.

2) Автоматический/ручной режим:

I) Автоматический диапазон:

Нажмите и отпустите кнопку диапазона и на первой линии ЖК-дисплея появится «Авто:»

На автоматическом измерителе режима автоматически выберите лучший диапазон для обнаружения.

Ii) ручной диапазон:

Прокрутите диапазон ручного действия от 47nF, 47 мкФ и 470mF нажатием и отпустите кнопку диапазона

В ЖК-дисплее отображается руководство на первой ЖК-линии и отображается на второй линии: 0-47NF, 47NF до 47 мкФ и 47 мкФ до 470MF.

3) 1 ключ ноль:

Откройте цепь тестового терминала.

Нажмите и отпустите кнопку «ноль», ЖК-дисплей показывает «ноль» и подождите, пока ноль исчезнет.

Если вы используете метровое гнездо массива, вам нужно открыть цепь, чтобы установить нуль.

4) Разъем:

Вы можете использовать 8 контактный разъем для того чтобы измерить конденсатор с алюминиевой крышкой

5) средняя продолжительность работы:

Он автоматически начнет работать в среднем, если показания емкости становятся стабильными и пользователь может получить более точное чтение.

Во время работы средняя она покажет «AVG» в правом нижнем ЖК-дисплее или отобразит исходную иконку данных «raw»

В результате, если вы хотите получить более высокую точность чтения, вы можете взять чтение во время AVG дисплея.

Эта функция будет автоматически включаться, как только исходные данные будут шумом.

6) Подсветка:

ЖК-подсветка будет включаться во время включения

7) Автоматический Режим сна:

Около 8-10 часов для нетестирования, он автоматически отключится для экономии энергии.

8) перелив или OL:

Отображение перелива, когда значение находится вне диапазона, вы можете проверить, что вы равны нулю.

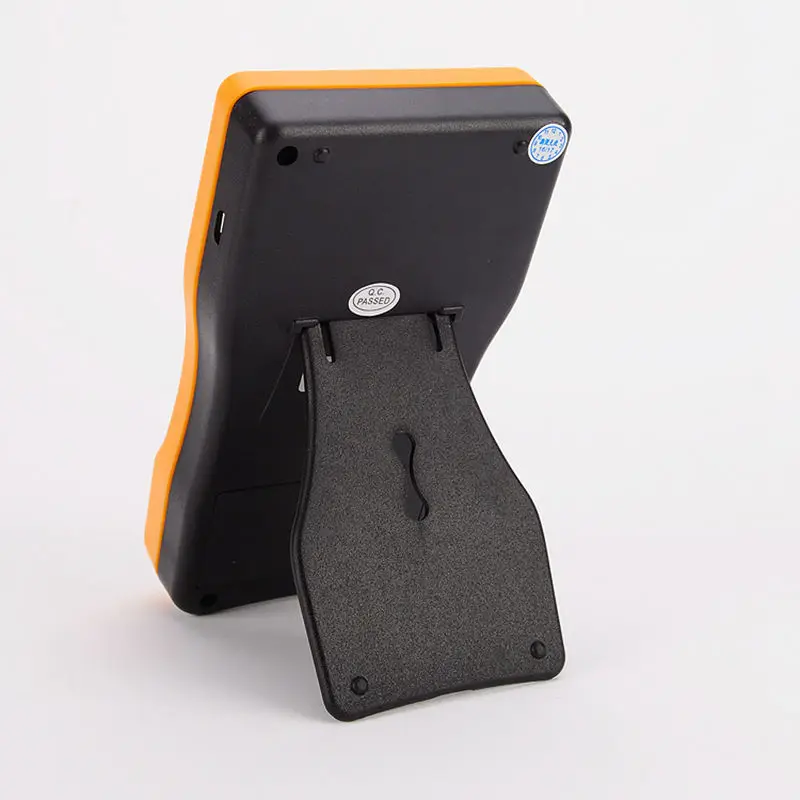

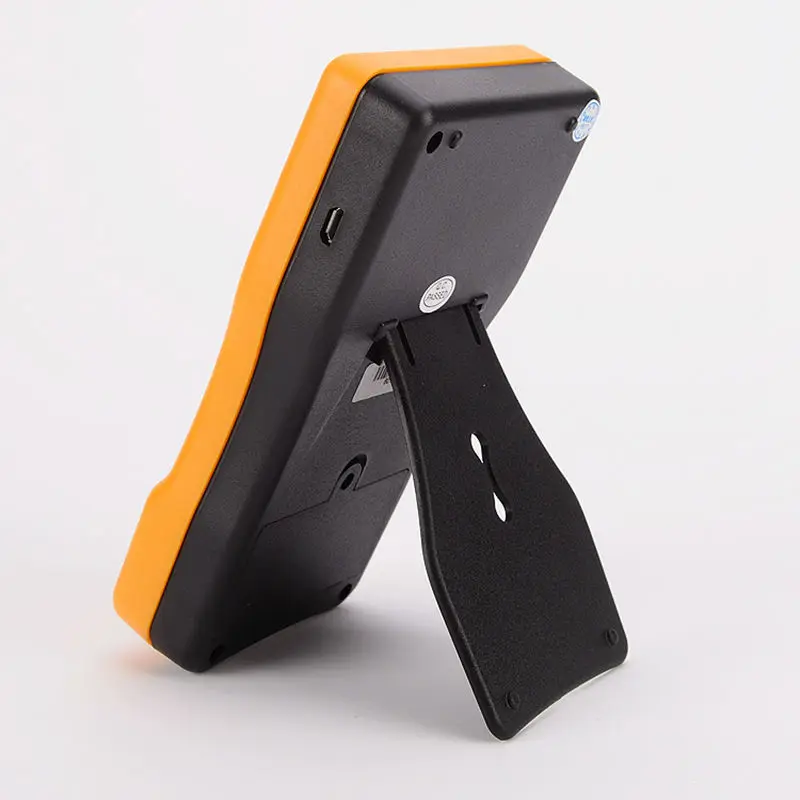

9) пластиковая подставка:

Если вы не используете подставку, нажмите и нажмите на положение блокировки.

Посылка Содержание

1 единица M6013

1 пара тестовый щуп
