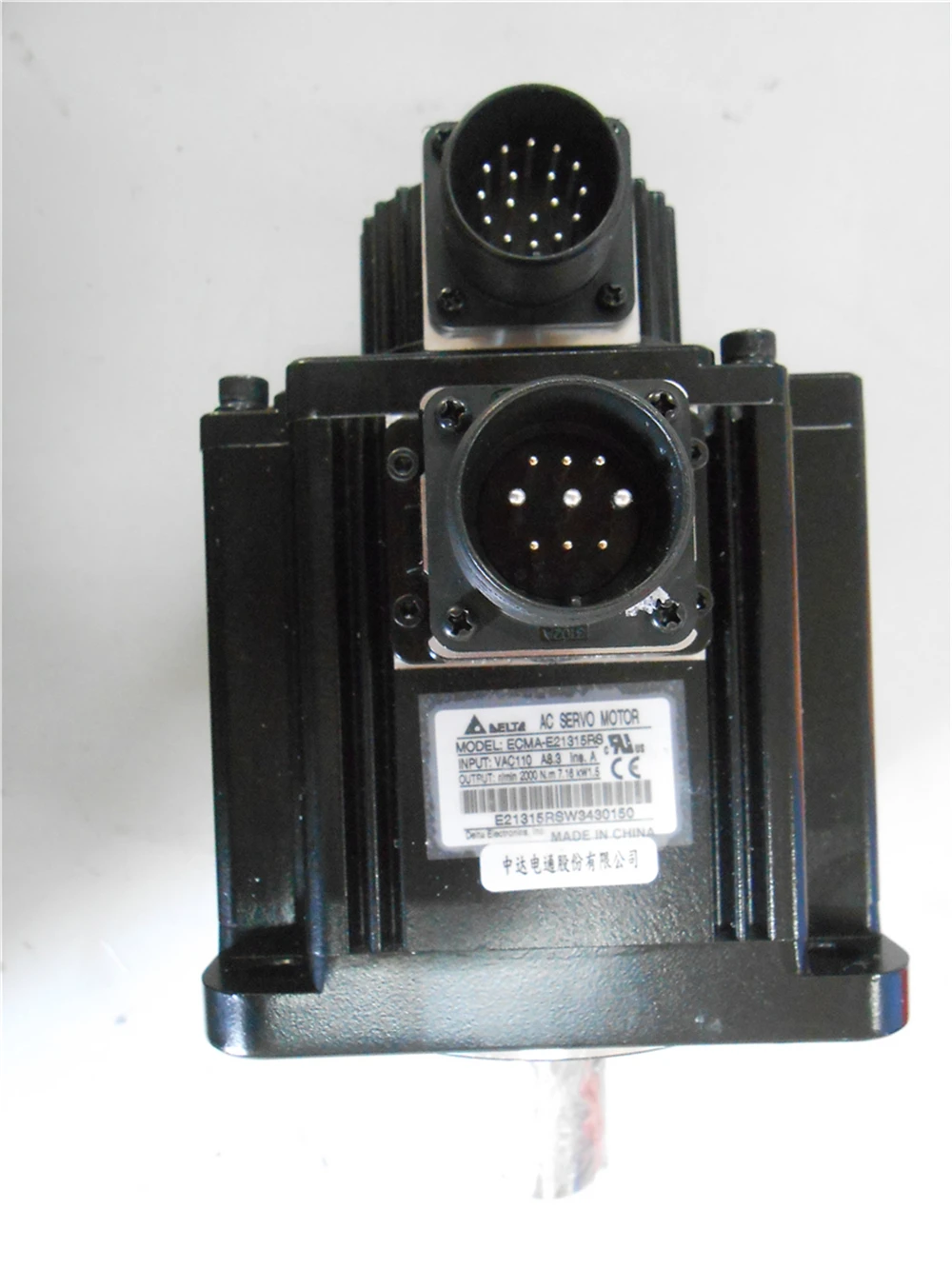

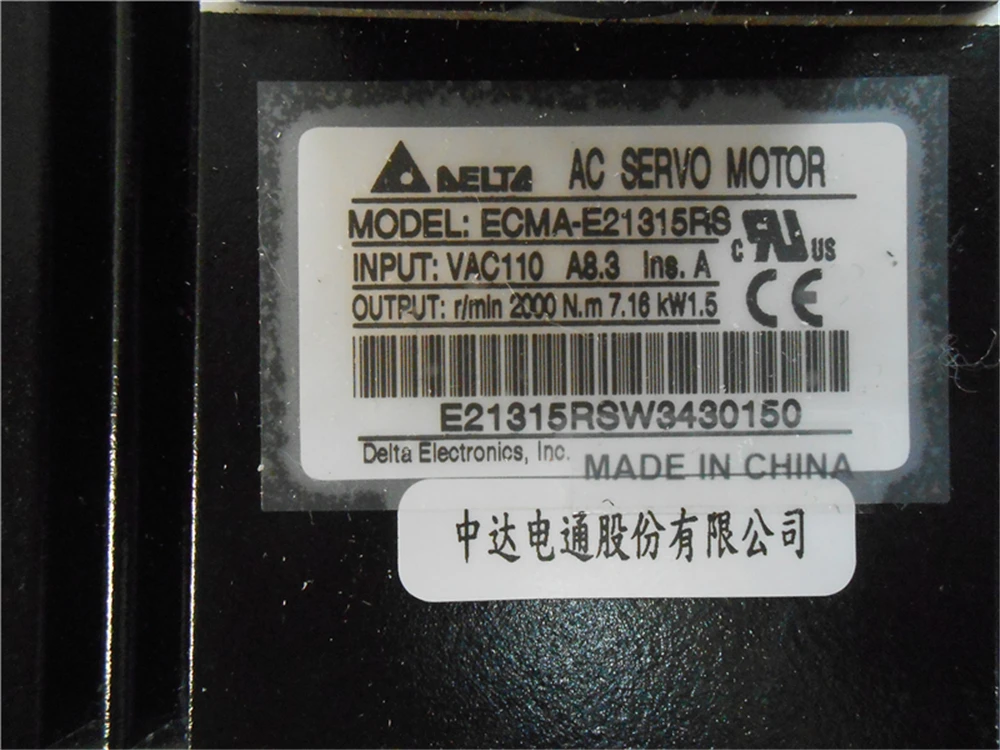

Серводвигатель Delta 220V 7.16NM 1 5 квт переменный ток 2000 об/мин 130 мм сальник с кабелем 3 м

Модель

ECMA-E21315RS

Название продукта

Электронный коммутации двигатель

Сервопривод Тип

Серводвигатель переменного тока

Название серии

B2

Номинальная Напряжение

220V

Кодер Тип

Инкрементный, 17 бит

Корпус двигателя Размеры

130 мм

Тип диаметра вала и сальника

Keyway (с фиксированными винтовыми отверстиями) w/o тормоз с сальником

Вал Диаметр

S = 22 мм

Номинальная Мощность Выход

1500W

Номинальный крутящий момент (N-m)^{* 1}

7,16

Максимальный крутящий момент (N-m)

21,48

Номинальная Скорость

2000 об/мин

Макс. Скорость

3000 об/мин

Номинальный ток (А)

8,3

Макс. Ток (А)

24,81

Номинальная мощность (кВт/с) (без тормоза)

45,9

Момент инерции ротора (× 10^-4Кг. М² )

11,18

Механическое время постоянной (ms)

1,11

Постоянный крутящий момент-KT (N-m/A)

0,87

Постоянное напряжение-KE (мВ/(р/мин)

31,8

Сопротивление арматуры (Ом)

0,26

Индуктивность арматуры (mH)

4,01

Постоянное электрическое время (мс)

15,31

Класс изоляции

Класс A (UL), класс B (CE)

Сопротивление изоляции

> 100 м ом, постоянный ток 500 в

Прочность изоляции

Переменный ток 1500 В, 60 сек

Вес (кг) (без тормоза)

7,5 кг

Макс. Радиальная нагрузка вала (N)

490

Макс. Нагрузка вала тяги (N)

98

Уровень вибрации (мкм)

15

Рабочая температура

0 ~ 40 градусов Цельсия

Температура хранения

-10 ~ 80 градусов по Цельсию

Рабочая влажность:

20% до 90% относительной влажности (без конденсации)

Влажность при хранении

20% до 90% относительной влажности (без конденсации)

Вибрация Емкость

2,5 г

Ip-рейтинг

IP65

Сертификаты

CE UL

Модель

ASD-B2-1521-B

Название продукта

Сервопривода переменного тока

Серия

B2

Модель Тип

B

Мощность

Поставка

Фазы/Напряжение

Трехфазный: 170 ~ 255VAC В переменного тока, 50/60 Гц ± 5%

Однофазный: 200 ~ 255VAC В переменного тока, 50/60 Гц ± 5%

Непрерывная Выход ток

8,3 руки

Метод охлаждения

Вентилятор охлаждения

Разрешение кодировщика/отзывы

17 бит (160000 p/rev)

Основная электроплата Управление

SVPWM Управление

Настройки режима

Авто/источник света

Динамический тормоз

Встроенный

Позиция

Управление

Режим

Макс. Входной пульс

Частота

Линейный драйвер: макс. 500Kpps (низкая скорость)/Макс. 4MPPS (высокая скорость) открытый коллектор: макс. 200Kpps

Импульсный Тип

Пульс + направление, фаза + B фаза, CCW Pulse + CW pulse

Команда источник

Внешний импульсов

Сглаживание стратегии

Фильтр низких частот

Электронный Шестерни

Электронная передача N/M несколько N: 1 ~ (2 26 -1)/M:1 ~ (2 31 -1) 1/50 < N/M < 25600

Ограничения крутящего момента Управление

Набор по параметрам

Feed Forward компенсация

Набор по параметрам

Скорость

Управление

Режим

Аналоговый

Вход

Команда

Напряжение

Диапазон

0 ~ ± 10 В постоянного тока

Вход

Сопротивление

10 кОм

Время

Постоянная

2,2 свяжитесь с нами

Скорость Управление диапазон^{* 1}

1 : 5000

Команда источник

Внешний аналоговый сигнал/внутренние параметры

Сглаживание стратегии

Фильтр с низким проходом и s-кривой

Ограничения крутящего момента Управление

Установка по параметрам или через аналоговый вход

Отзывчивость

Характеристика

Максимальная 550 Гц

Скорость колебания скорости^{* 2}(С номинальной скоростью)

0.01% или меньше при колебании нагрузки от 0 до 100%

0.01% или меньше при колебании мощности ± 10%

0.01% или менее при колебании температуры окружающей среды от 0 до 50 градусов по Цельсию

Высокий крутящий момент

Управление

Режим

Аналоговый

Команда

Вход

Напряжение

Диапазон

0 ~ ± 10 В постоянного тока

Вход

Сопротивление

10 кОм

Время

Постоянная

2,2 свяжитесь с нами

Команда источник

Внешний аналоговый сигнал/внутренние параметры

Сглаживание стратегии

Фильтр низких частот

Скорость предел Управление

Настройка параметров или через аналоговый вход

Аналоговый монитор Выход

Сигнал монитора может устанавливаться по параметрам (Диапазон выходного напряжения: ± 8 в)
