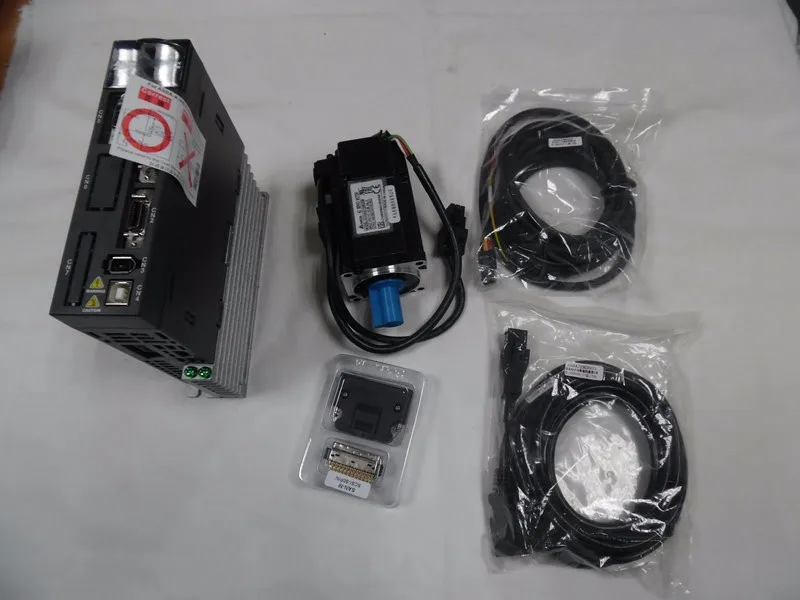

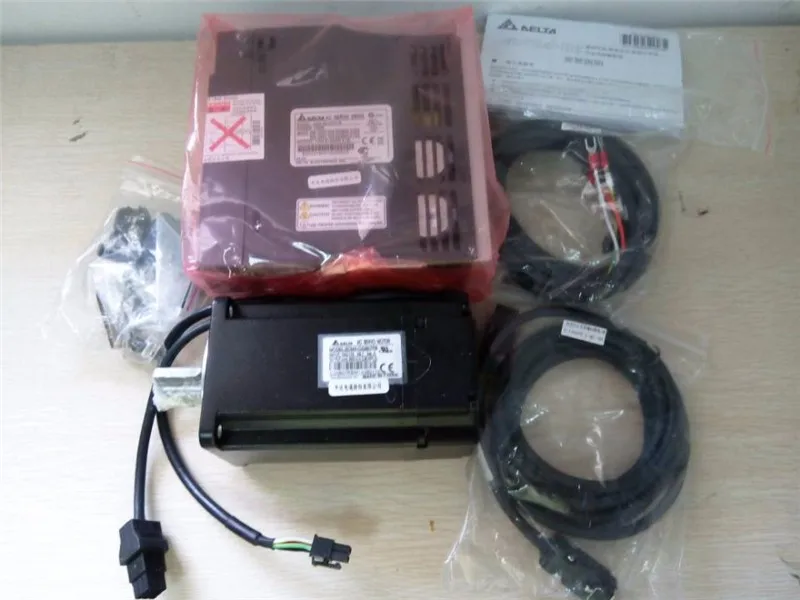

Набор серводвигателей Delta AC 220 В 0 4 кВт 400 Вт 1 27 нм 3000об/мин 60 мм с кабелем 3 м в

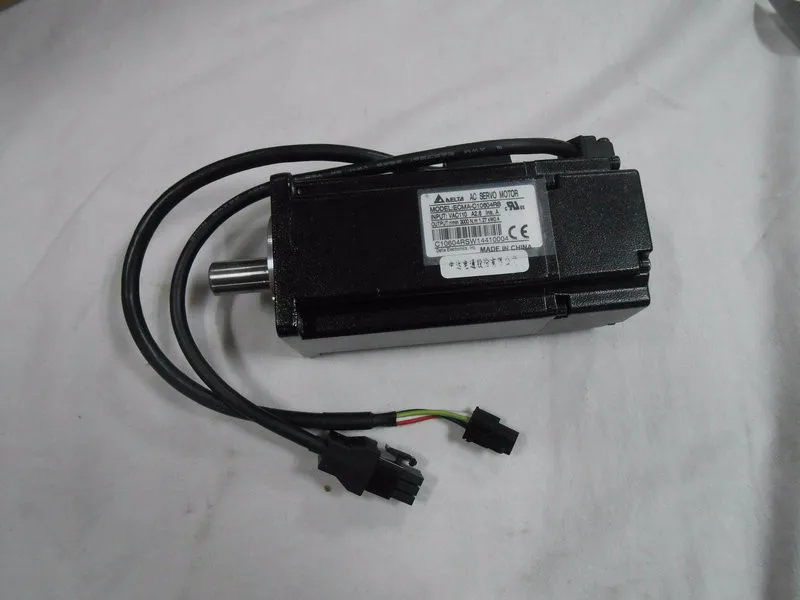

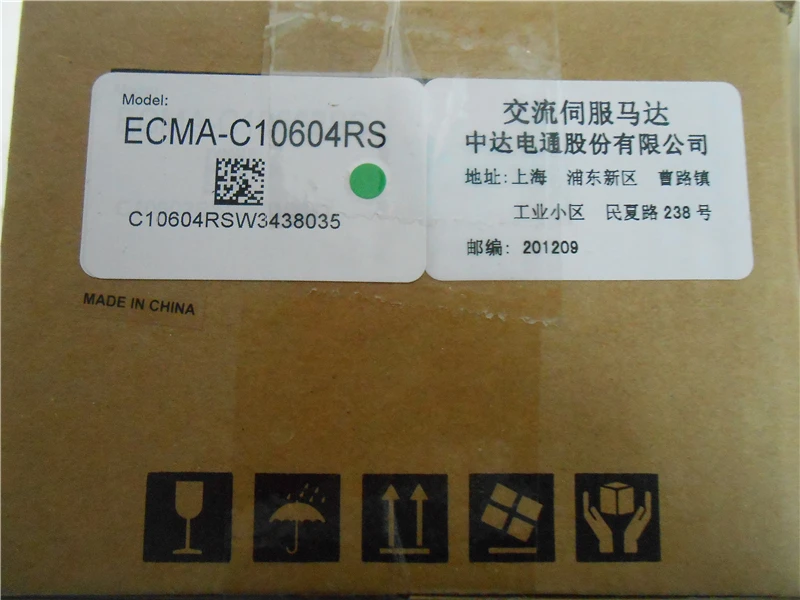

Модель

ECMA-C10604RS

Название продукта

Электронный коммутации двигатель

Сервопривод Тип

Серводвигатель переменного тока

Название серии

A2

Номинальная Напряжение

220V

Кодер Тип

Инкрементный тип, 20 бит

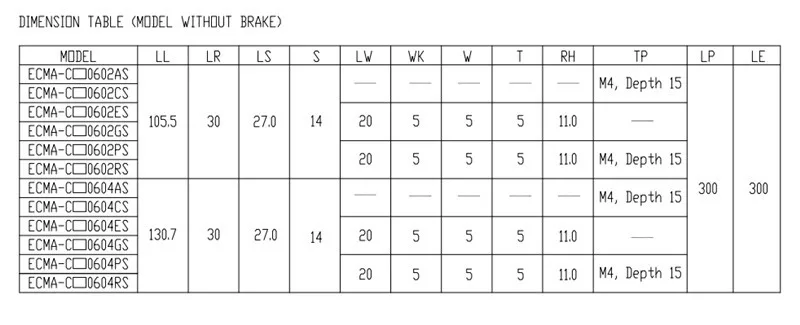

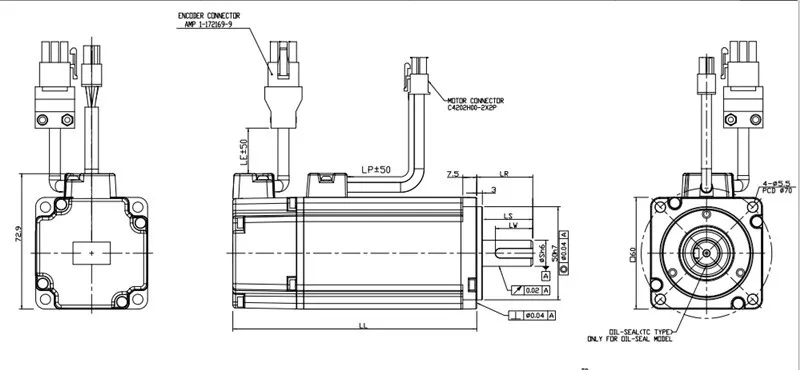

Корпус двигателя Размеры

60 мм

Тип диаметра вала и сальника

Keyway (с фиксированными отверстиями для винтов), с тормозом, с сальником

Стандартный вал Диаметр

S = 14 м

Номинальная Мощность Выход

400W

Номинальный крутящий момент (N-m)

1,27

Максимальный крутящий момент (N-m)

3,82

Номинальная Скорость

3000 об/мин

Макс. Скорость

5000 об/мин

Номинальный ток (А)

2,6 A

Макс. Мгновенный ток (А)

7,8 A

Номинальная мощность (кВт/с)

57,6

Инерция ротора (× 10-4 кг, м²)

0,277

Механический Постоянный (ms)

0,53

Постоянный крутящий момент-KT (N-m/A)

0,49

Постоянный ток напряжения (МВ/(об/мин)

17,4

Сопротивление арматуры (Ом)

1,55

Индуктивность арматуры (mH)

6,71

Электрическая постоянная (ms)

4,30

Класс изоляции

Класс A (UL), класс B (CE)

Сопротивление изоляции

> 100 м ом, постоянный ток 500 в

Прочность изоляции

1,8 k переменного тока 1 сек

Вес (кг) (с тормозом)

1,6 кг

Радиальная Максимальная нагрузка (N)

196

Макс. нагрузка (N)

68

Номинальная мощность (кВт/с) (с тормозом)

53,8

Инерция ротора (× 10-4 кг, м²) (С тормозом)

0,30

Механический Постоянный (МС) (с тормозом)

0,57

Уровень вибрации (мкм)

15

Рабочая температура

0 ~ 40 градусов по Цельсию

Температура хранения

-10 ~ 80 градусов по Цельсию

Рабочая влажность:

20 ~ 90% влажности, не-конденсатный

Влажность при хранении

20 ~ 90% влажности, не-конденсатный

Вибрация Емкость

2,5 г

Ip-рейтинг

IP65

Сертификаты

CE UL

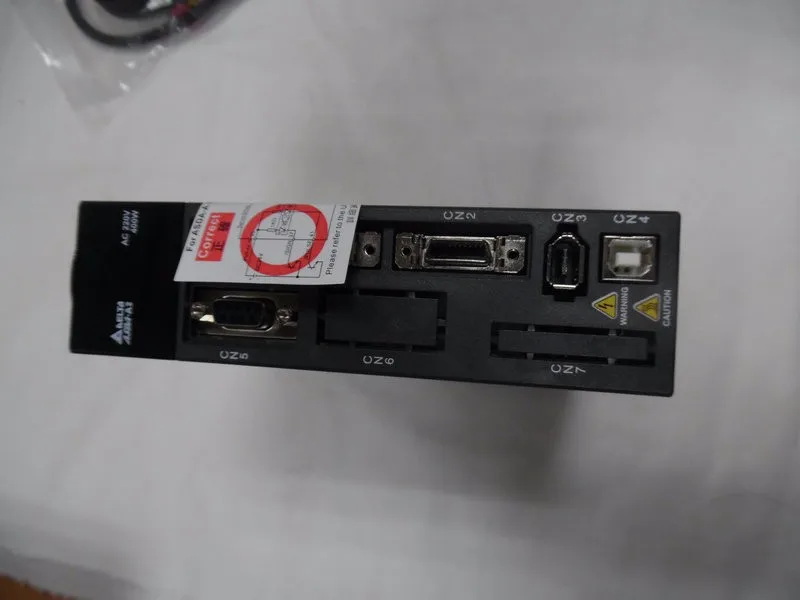

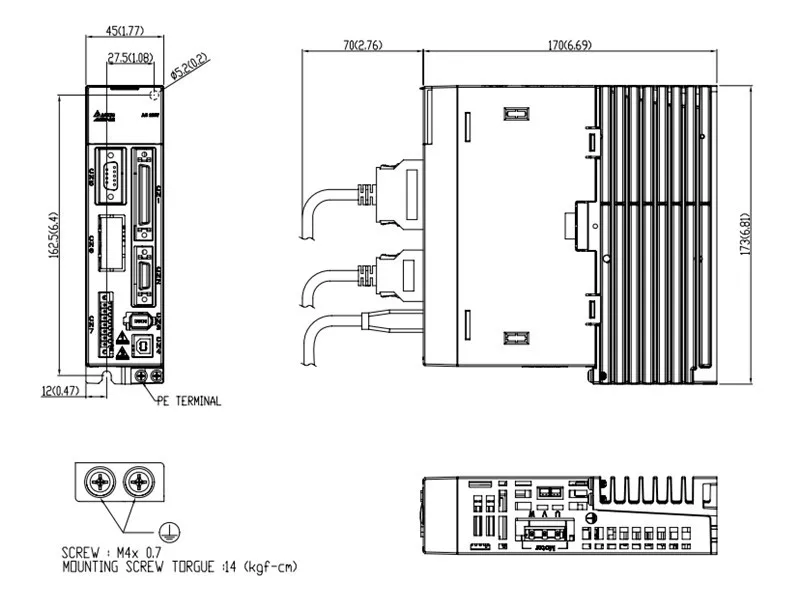

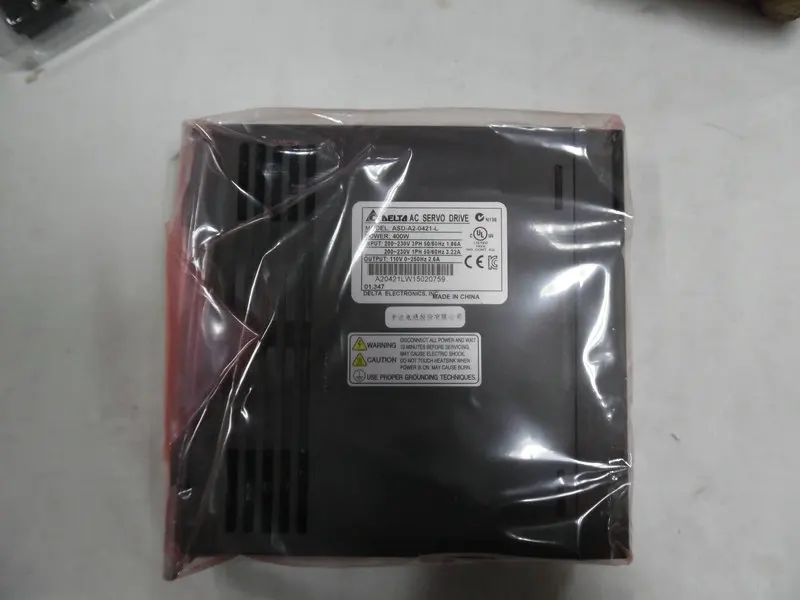

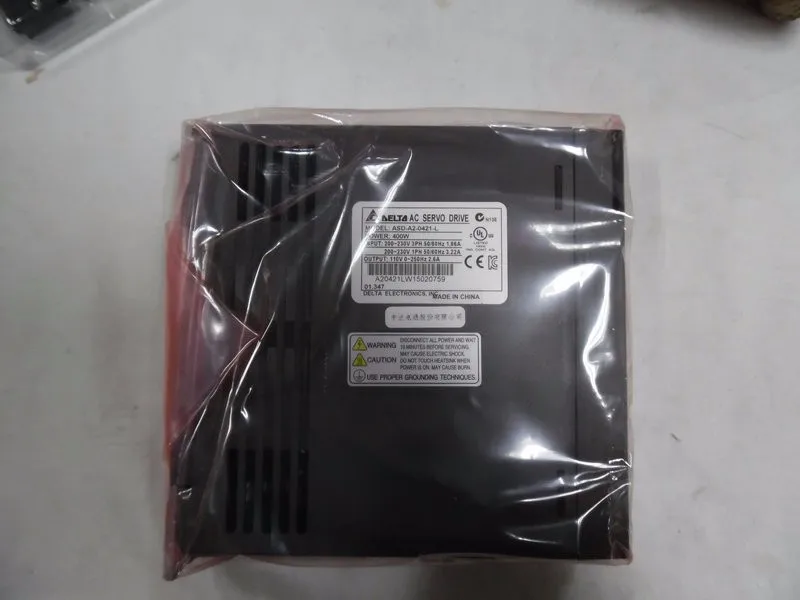

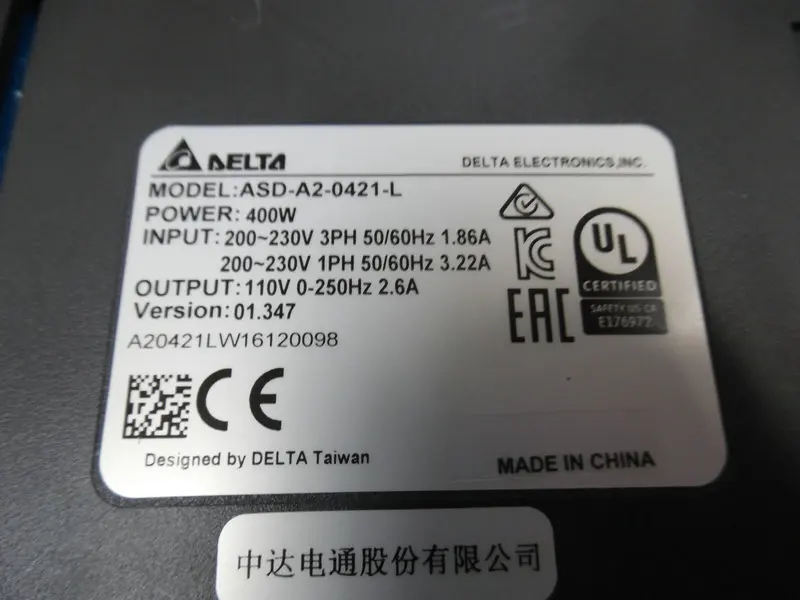

Модель

ASD-A2-0421-L

Название продукта

Сервопривода переменного тока

Серия

A2

Модель Тип

Полностью закрытый контроль

Мощность

Фазы/Напряжение

Трехфазный/однофазный 220 В переменного тока

Допустимая Напряжение

Трехфазный/однофазная

200 ~ 230 В переменного тока-15% ~ 10%

Непрерывная Выход ток

2,6 руки

Метод охлаждения

Естественное охлаждение

Разрешение датчика (разрешение сервопривода)

Инкрементный Тип: 20 бит (1280000 p/rev) ; Полный тип: 17 бит (1280000 p/rev)

Основная электроплата Управление

Управление SVPWM (модуляция ширины импульса в космическом векторе)

Режим управления

Авто/источник света

Динамический тормоз

Нет

Позиция

Управление

Режим

Макс. Импульсный вход

Частота

Макс. 500Kpps / 4Mpps (линейный драйвер), макс. 200Kpps (открытый коллектор)

Импульсный Тип

Импульсный + направление, A фаза + B фаза, CCW Pulse + CW pulse

Команда источник

Внешний пульс/регистр

Сглаживание стратегии

Фильтр с низким проходом и кривой P

Передаточное число E-gear

Передаточное число N/M, кратное N: 1 ~ 32767, M: 1:32767 (1/50 < N/M < 25600)

Ограничения крутящего момента

Параметр настройки

Feed Forward компенсация

Параметры настройки

Скорость

Управление

Режим

Аналоговый

Команда

Вход

Напряжение

Диапазон

0 ~ ± 10 В постоянного тока

Вход

Сопротивление

10 к Ом

Время

Постоянная

2,2 свяжитесь с нами

Скорость Управление диапазон

1 : 5000

Команда источник

Внешняя аналоговая команда/регистр

Сглаживание стратегии

Фильтр с низким и S-curve

Ограничения крутящего момента

Через параметр или аналоговый вход

Пропускная способность

Максимум 1 кГц

Скорость точность

0.01% или менее от 0 до 100% колебания нагрузки

0.01% или менее ± 10% колебание энергии

0.01% или менее на 0-50 градусов по Цельсию, температура окружающей среды колеблется

Высокий крутящий момент

Управление

Режим

Аналоговый

Команда

Вход

Напряжение

Диапазон

0 ~ ± 10 В постоянного тока

Вход

Сопротивление

10 к Ом

Время

Постоянная

2,2 свяжитесь с нами

Команда источник

Внешняя аналоговая команда/регистр

Сглаживание стратегии

Фильтр с низким проходом

Скорость предел

Через параметр или аналоговый вход

Аналоговый монитор Выход

Сигнал монитора может задавать параметры (диапазон напряжения на выходе: ± 8 в)

Связь Интерфейс

RS-232 / RS-485 / USB

Модель

Соотношение

Arcmim

Вход фланец

Вход вал Размеры

Выход диаметр Размеры

Сценический

Ссылка

PLF60-5

5:1

<8

(Национальная ассоциация владельцев электротехнических 24

14 мм

14 мм

1

Покупате прямо сейчас

PLF60-10

10:1

<8

(Национальная ассоциация владельцев электротехнических 24

14 мм

14 мм

1

Покупате прямо сейчас

PLF60-20

20:1

<10

(Национальная ассоциация владельцев электротехнических 24

14 мм

14 мм

2

Покупате прямо сейчас

PLF60-25

25:1

<10

(Национальная ассоциация владельцев электротехнических 24

14 мм

14 мм

2

Покупате прямо сейчас

PLF60-35

35:1

<10

(Национальная ассоциация владельцев электротехнических 24

14 мм

14 мм

2

Покупате прямо сейчас

PLF60-40

40:1

<10

(Национальная ассоциация владельцев электротехнических 24

14 мм

14 мм

2

Покупате прямо сейчас

PLF60-50

50:1

<10

(Национальная ассоциация владельцев электротехнических 24

14 мм

14 мм

2

Покупате прямо сейчас

PLF60-80

80:1

<12

(Национальная ассоциация владельцев электротехнических 24

14 мм

14 мм

3

Покупате прямо сейчас

PLF60-100

100:1

<12

(Национальная ассоциация владельцев электротехнических 24

14 мм

14 мм

3

Покупате прямо сейчас

AF60-5

5:1

<3

(Национальная ассоциация владельцев электротехнических 24

14 мм

14 мм

1

Покупате прямо сейчас

Модель

Напряжение

Применение

Ссылка

SVC-010-A

3PH 380V до 220V

Источник питания для сервопривода 1 кВт

Покупате прямо сейчас

SVC-015-A

3PH 380V до 220V

Блок питания для сервопривода 1,5 кВт

Покупате прямо сейчас

SVC-020-A

3PH 380V до 220V

Блок питания для сервопривода 2 кВт

Покупате прямо сейчас

SVC-030-A

3PH 380V до 220V

Источник питания для сервопривода 3 кВт

Покупате прямо сейчас

SVC-040-A

3PH 380V до 220V

Блок питания для сервопривода 4 кВт

Покупате прямо сейчас

SVC-050-A

3PH 380V до 220V

Блок питания для сервопривода 5 кВт

Покупате прямо сейчас

SVC-060-A

3PH 380V до 220V

Источник питания для сервопривода 6 кВт

Покупате прямо сейчас

SVC-070-B

3PH 380V до 220V

Источник питания для сервопривода 7 кВт

Покупате прямо сейчас

SVC-080-B

3PH 380V до 220V

Источник питания для сервопривода 8 кВт

Покупате прямо сейчас

SVC-090-B

3PH 380V до 220V

Блок питания для сервопривода 9 кВт

Покупате прямо сейчас

SVC-100-B

3PH 380V до 220V

Блок питания для сервопривода 10 кВт

Покупате прямо сейчас

SVC-120-B

3PH 380V до 220V

Блок питания для сервопривода 12 кВт

Покупате прямо сейчас

SVC-150-B

3PH 380V до 220V

Источник питания для сервопривода 15 кВт

Покупате прямо сейчас
