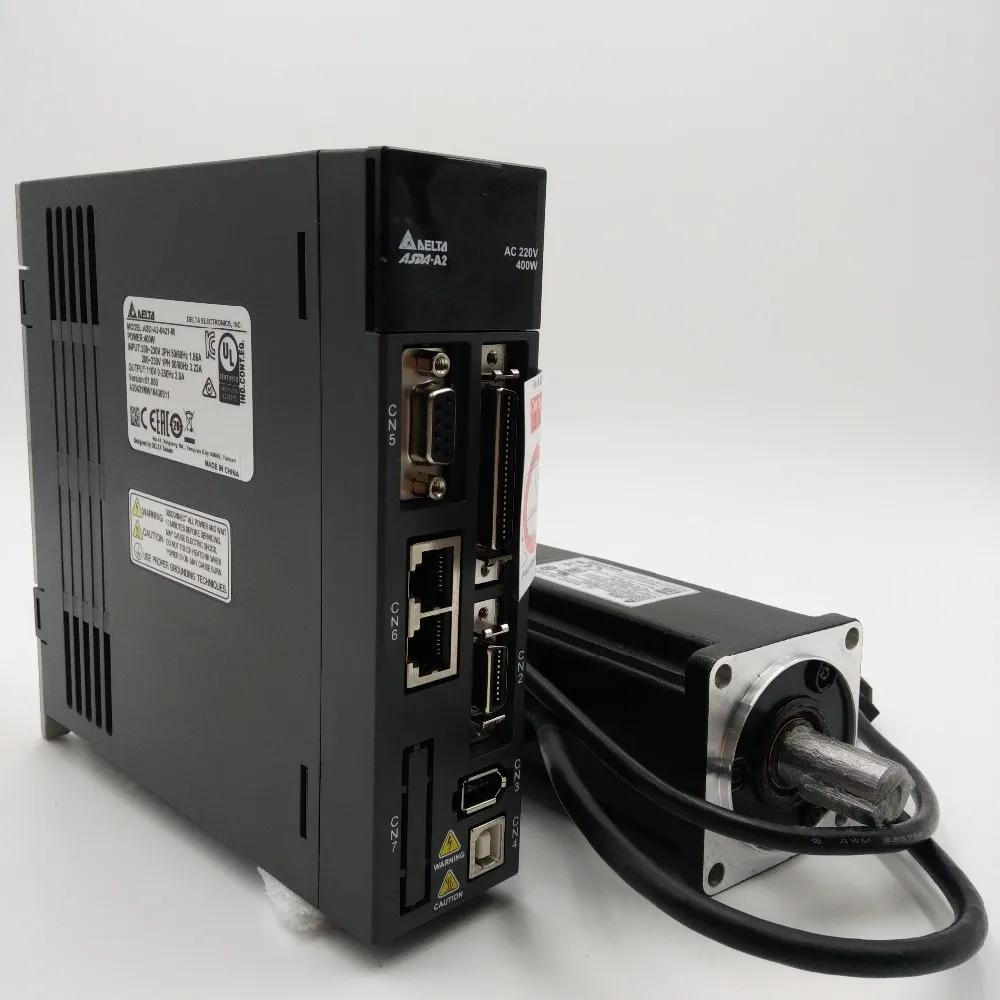

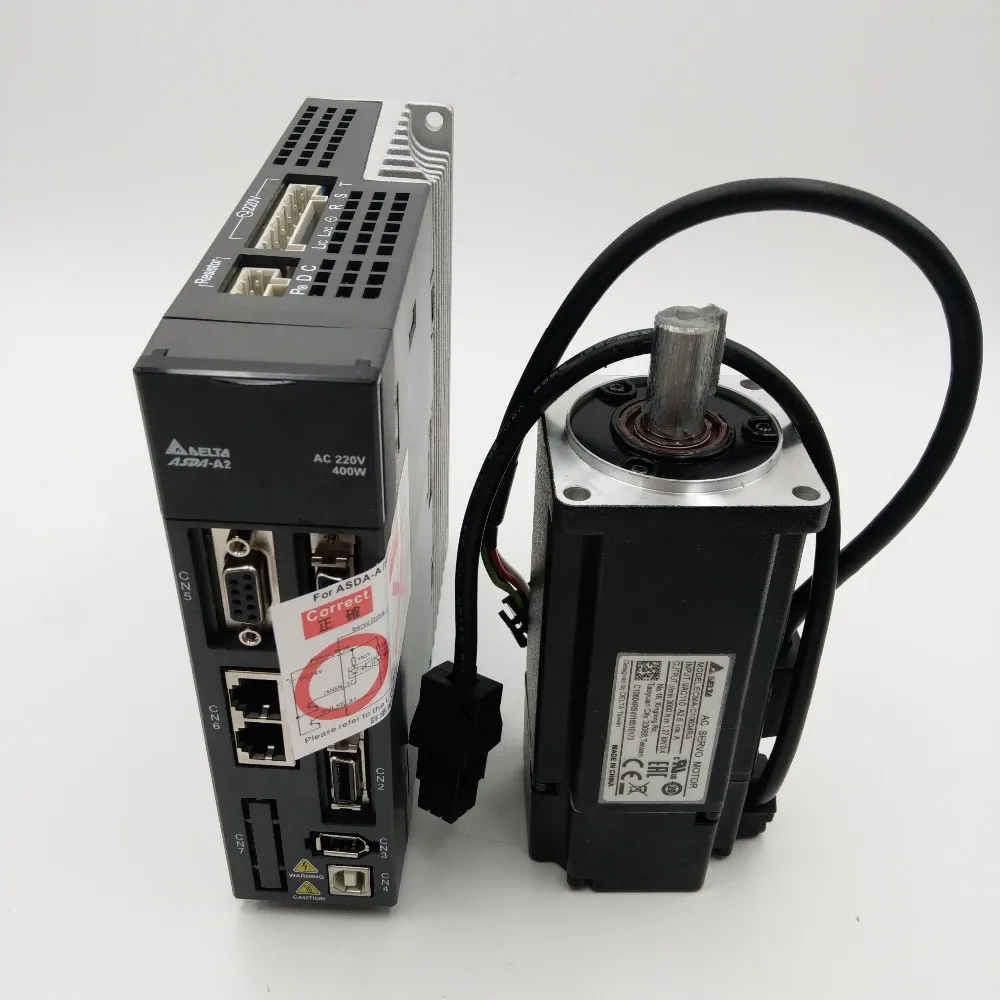

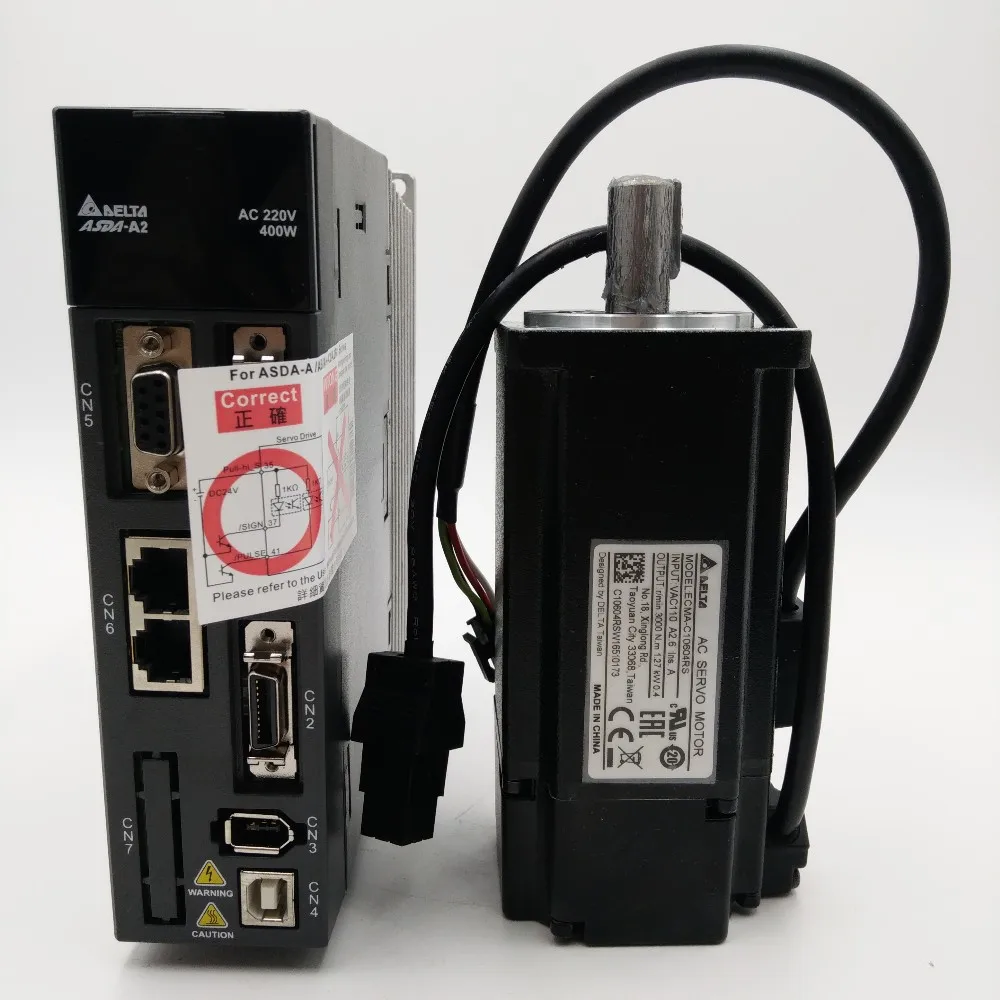

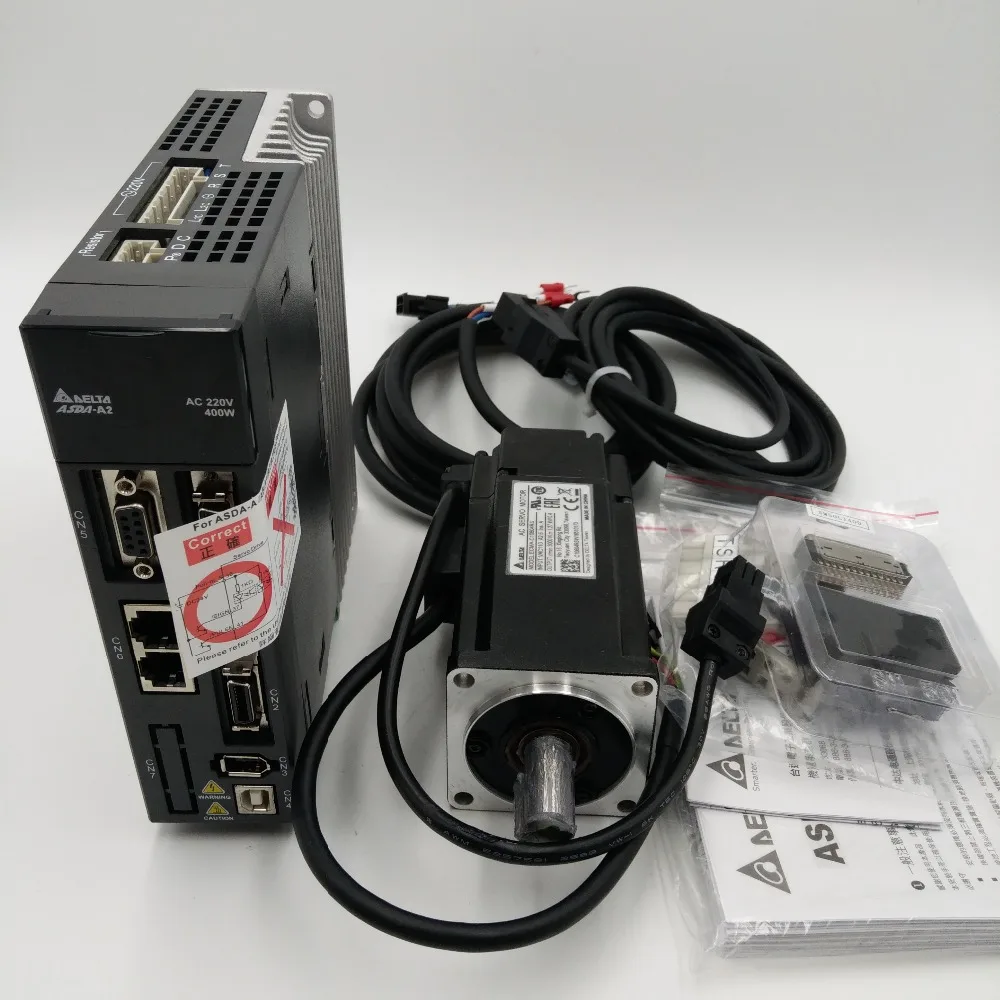

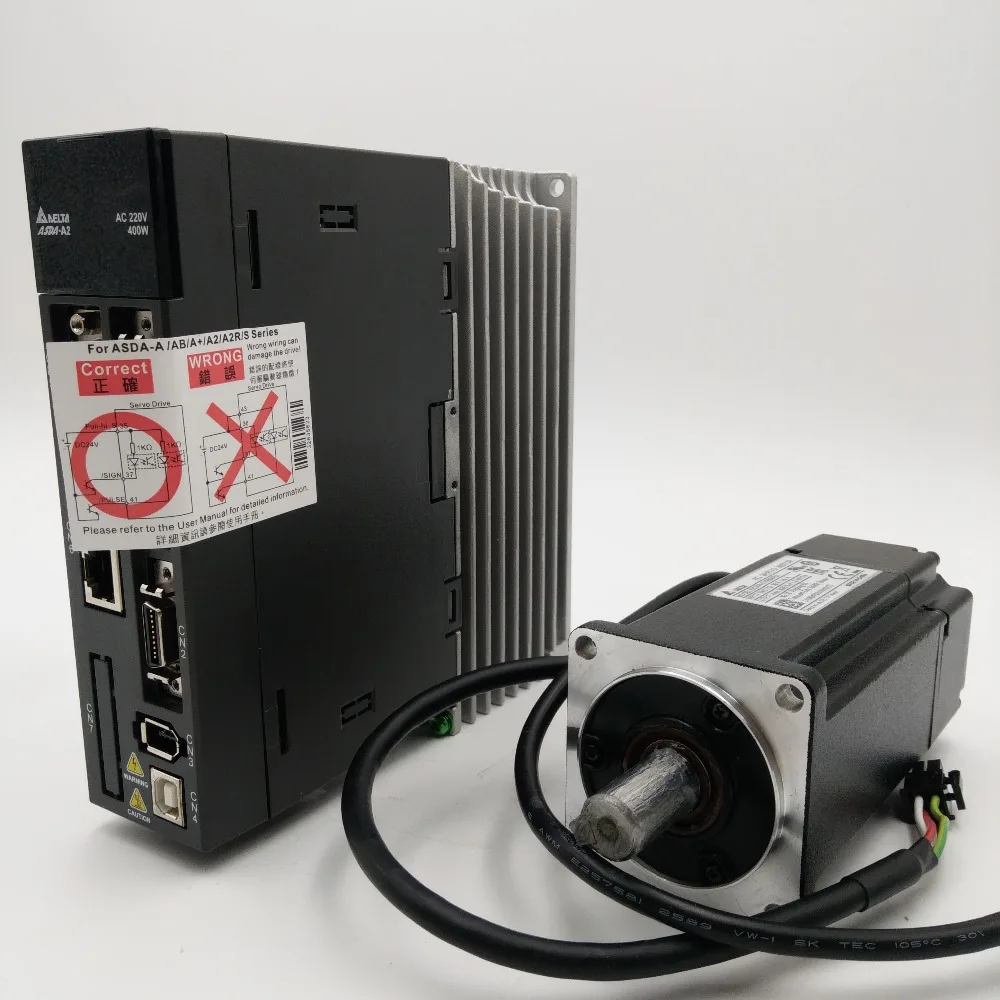

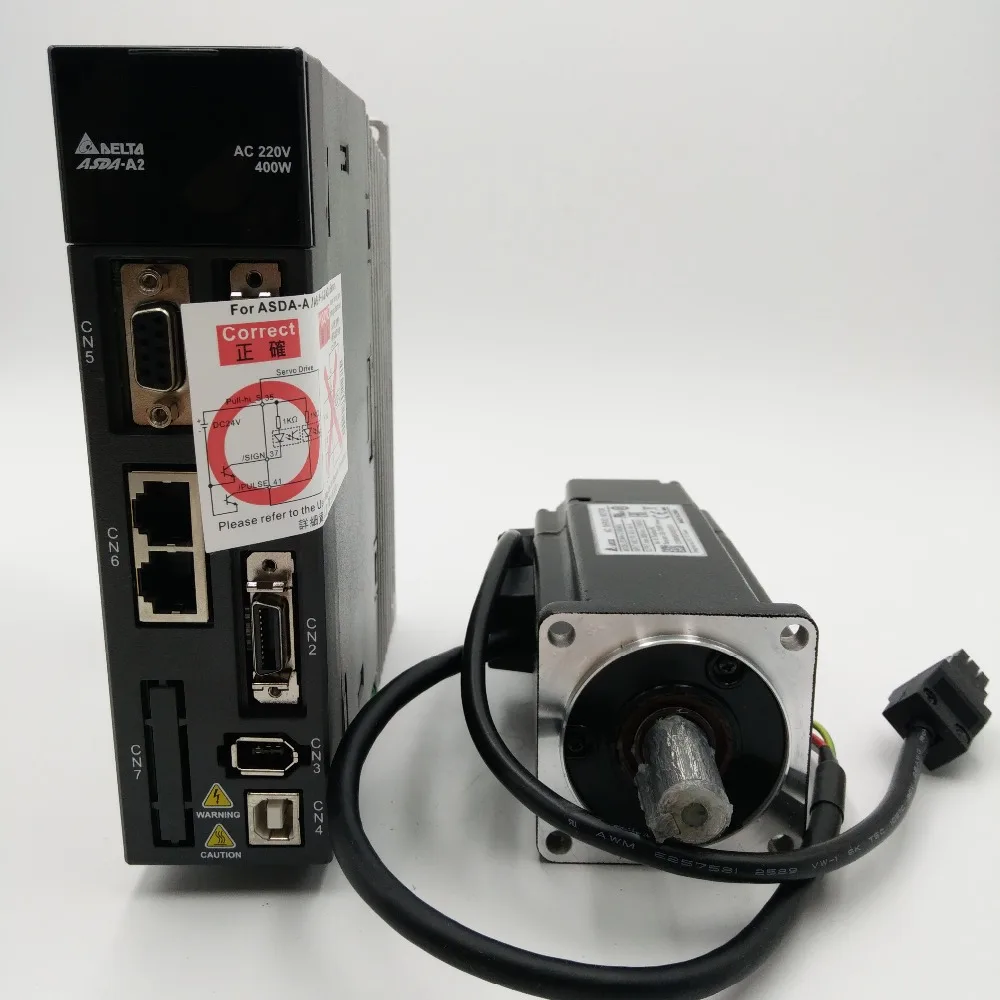

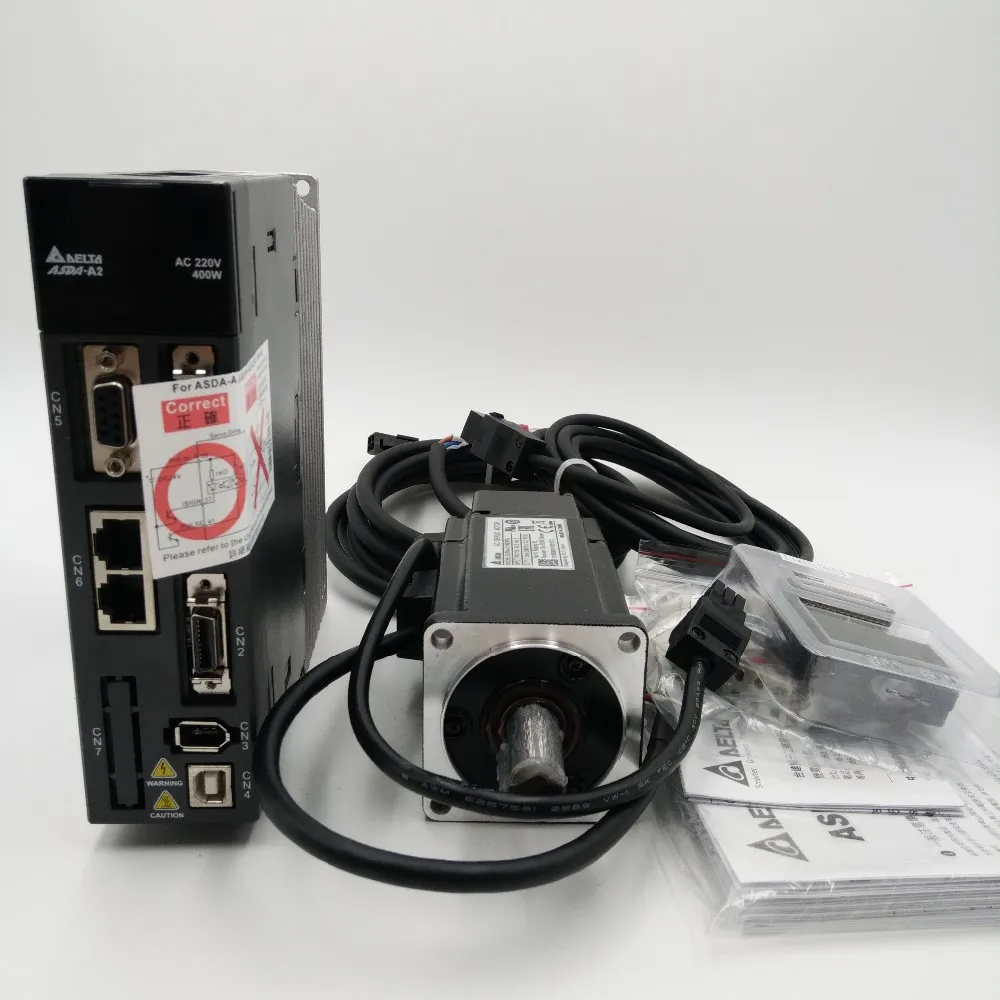

CNC 400 Вт серводвигатель переменного тока комплекты привода Delta 220 В нм 3000 об/мин 60

Модель

ECMA-C10604RS

Название продукта

Электронный коммутации двигатель

Сервопривод Тип

Серводвигатель переменного тока

Название серии

A2

Номинальная Напряжение

220 V

Кодер Тип

Инкрементного Типа, 20 бит

Корпус двигателя Размеры

60 мм

Тип диаметра вала и сальника

Шпоночный ключ (с фиксированными винтовыми отверстиями), с тормозом, с сальником

Стандартный вал Диаметр

S = 14 м

Номинальная Мощность Выход

400 W

Номинальный крутящий момент (Н-М)

1,27

Максимальный крутящий момент (Н-М)

3,82

Номинальная Скорость

3000 об/мин

Макс. Скорость

5000 об/мин

Номинальный ток (A)

2,6 A

Макс. Мгновенный ток (А)

7,8 A

Номинальная мощность (кВт/с)

57,6

Инерция ротора (× 10-4кг. М²)

0,277

Механическая постоянная (мс)

0,53

Постоянный крутящий момент-KT (N-m/A)

0,49

Постоянное напряжение-Кэ (МВ/(об/мин)

17,4

Сопротивление арматуры (Ом)

1,55

Арматура индуктивности (mH)

6,71

Электрическая постоянная (мс)

4,30

Класс изоляции

Класс А (UL), класс В (CE)

Сопротивление изоляции

> 100 м ом, DC 500 в

Прочность изоляции

1,8 k в переменного тока, 1 сек

Вес (кг) (с тормозом)

1,6 кг

Радиальная Максимальная нагрузка (N)

196

Максимальная осевая нагрузка (N)

68

Номинальная мощность (кВт/с) (с тормозом)

53,8

Инерция ротора (× 10-4кг. М²) (С тормозом)

0,30

Механическая постоянная (МС) (с тормозом)

0,57

Уровень вибрации (мкм)

15

Рабочая температура

0 ~ 40 градусов по Цельсию

Температура хранения

-10 ~ 80 градусов по Цельсию

Рабочая влажность:

20 ~ 90% RH неконденсат

Влажность при хранении

20 ~ 90% RH неконденсат

Вибрация Емкость

2,5 г

Ip-рейтинг

IP65

Сертификаты

CE UL

Модель

ASD-A2-0421-M

Название продукта

Сервопривода переменного тока

Серия

A2

Модель Тип

Полностью закрытый контроль CANopen E-CAM

Мощность

Фазы/Напряжение

Трехфазный/однофазный 220 В переменного тока

Допустимая Напряжение

Трехфазный/однофазная

200 ~ 230 В переменного тока,-15% ~ 10%

Непрерывная Выход ток

2,6 руки

Метод охлаждения

Естественное охлаждение

Разрешение энкодера (разрешение сервопривода)

Инкрементный Тип: 20 бит (1280000 p/об); абсолютный Тип: 17 бит (1280000 p/об)

Основная электроплата Управление

SVPWM (космическая векторная широтно-импульсная модуляция)

Режим управления

Авто/источник света

Динамический тормоз

Нет

Позиция

Управление

Режим

Макс. Вход пульс

Частота

Макс. 500 Kpps/4 Mpps (линейный драйвер), Макс. 200 Kpps (открытый коллектор)

Импульсный Тип

Пульс + направление, фаза + B фаза, импульсы CCW + CW пульс

Команда источник

Внешний Импульсный/регистр

Сглаживание стратегии

Фильтр низких частот и п-кривой

E-Передаточное число

Е-Передаточное отношение Н/м многократное N: 1 ~ 32767, M: 1: 32767 (1/50 <N/M <25600)

Ограничения крутящего момента

Параметр настройки

Feed Forward компенсация

Параметры настройки

Скорость

Управление

Режим

Аналоговый

Команда

Вход

Напряжение

Диапазон

0 ~ ± 10 В постоянного тока

Вход

Сопротивление

10 к Ом

Время

Постоянная

2,2 свяжитесь с нами

Скорость Управление диапазон

1: 5000

Команда источник

Внешняя аналоговая команда/регистр

Сглаживание стратегии

Фильтр низких частот и s-образной кривой

Ограничения крутящего момента

Через Настройку параметров или аналоговый вход

Пропускная способность

Максимум 1 кГц

Скорость точность

0.01% или менее при колебании нагрузки от 0 до 100%

0.01% или менее при колебании мощности ± 10%

0.01% или менее при колебании температуры окружающей среды от 0 до 50 градусов по Цельсию

Высокий крутящий момент

Управление

Режим

Аналоговый

Команда

Вход

Напряжение

Диапазон

0 ~ ± 10 В постоянного тока

Вход

Сопротивление

10 к Ом

Время

Постоянная

2,2 свяжитесь с нами

Команда источник

Внешняя аналоговая команда/регистр

Сглаживание стратегии

Фильтром нижних частот

Скорость предел

Через Настройку параметров или аналоговый вход

Аналоговый монитор Выход

Сигнал монитора может устанавливаться по параметрам (Диапазон выходного напряжения: ± 8 в)

Связь Интерфейс

RS-232/RS-485/USB

Модель

Соотношение

Arcmim

Вход фланец

Вход вал Размеры

Выход диаметр Размеры

Сценический

Ссылка

PLF60-5

5:1

<8

(Национальная ассоциация владельцев электротехнических 24

14 мм

14 мм

1

Покупате прямо сейчас

PLF60-10

10:1

<8

(Национальная ассоциация владельцев электротехнических 24

14 мм

14 мм

1

Покупате прямо сейчас

PLF60-20

20:1

<10

(Национальная ассоциация владельцев электротехнических 24

14 мм

14 мм

2

Покупате прямо сейчас

PLF60-25

25:1

<10

(Национальная ассоциация владельцев электротехнических 24

14 мм

14 мм

2

Покупате прямо сейчас

PLF60-35

35: 1

<10

(Национальная ассоциация владельцев электротехнических 24

14 мм

14 мм

2

Покупате прямо сейчас

PLF60-40

40: 1

<10

(Национальная ассоциация владельцев электротехнических 24

14 мм

14 мм

2

Покупате прямо сейчас

PLF60-50

50: 1

<10

(Национальная ассоциация владельцев электротехнических 24

14 мм

14 мм

2

Покупате прямо сейчас

PLF60-80

80: 1

<12

(Национальная ассоциация владельцев электротехнических 24

14 мм

14 мм

3

Покупате прямо сейчас

PLF60-100

100: 1

<12

(Национальная ассоциация владельцев электротехнических 24

14 мм

14 мм

3

Покупате прямо сейчас

AF60-5

5:1

<3

(Национальная ассоциация владельцев электротехнических 24

14 мм

14 мм

1

Покупате прямо сейчас

Модель

Напряжение

Применение

Ссылка

SVC-010-A

3PH 380 V до 220 V

Источник питания для сервопривода 1 кВт

Покупате прямо сейчас

SVC-015-A

3PH 380 V до 220 V

Источник питания для сервопривода 1,5 кВт

Покупате прямо сейчас

SVC-020-A

3PH 380 V до 220 V

Источник питания для сервопривода 2 кВт

Покупате прямо сейчас

SVC-030-A

3PH 380 V до 220 V

Источник питания для сервопривода 3 кВт

Покупате прямо сейчас

SVC-040-A

3PH 380 V до 220 V

Источник питания для сервопривода 4 кВт

Покупате прямо сейчас

SVC-050-A

3PH 380 V до 220 V

Источник питания для сервопривода 5 кВт

Покупате прямо сейчас

SVC-060-A

3PH 380 V до 220 V

Источник питания для сервопривода 6 кВт

Покупате прямо сейчас

SVC-070-B

3PH 380 V до 220 V

Источник питания для сервопривода 7 кВт

Покупате прямо сейчас

SVC-080-B

3PH 380 V до 220 V

Блок питания для сервопривода 8 кВт

Покупате прямо сейчас

SVC-090-B

3PH 380 V до 220 V

Источник питания для сервопривода 9 кВт

Покупате прямо сейчас

SVC-100-B

3PH 380 V до 220 V

Блок питания для сервопривода 10 кВт

Покупате прямо сейчас

SVC-120-B

3PH 380 V до 220 V

Источник питания для сервопривода 12 кВт

Покупате прямо сейчас

SVC-150-B

3PH 380 V до 220 V

Источник питания для сервопривода 15 кВт

Покупате прямо сейчас
